本技術屬于混凝土硬度檢測，尤其涉及一種混凝土硬度檢測設備的防護組件。

背景技術：

1、混凝土硬度檢測通常是通過使用硬度測試儀器來進行的，通常使用混凝土硬度檢測儀進行操作，混凝土硬度檢測儀是一種用于測量混凝土抗壓強度的專用設備，這些檢測儀通常用于實驗室環境中進行混凝土樣品的抗壓強度測試，以評估混凝土的硬度和質量，在進行混凝土進行檢測使用，需要將混凝土擠壓破碎，在進行操作使用，破碎的混凝土會到處飛濺，容易對周圍造成受傷風險，然而現有的硬度檢測儀并不能對其周圍進行防護，為了能夠對周圍及操作人員進行保護，從而提出一種混凝土硬度檢測設備的防護組件，通過防護板和活動門進行周圍進行保護，防止對周圍造成損壞。

技術實現思路

1、針對現有技術存在的問題，本實用新型提供了一種混凝土硬度檢測設備的防護組件，具備對周圍進行保護的優點，解決了現有的硬度檢測儀并不能對其周圍進行防護，為了能夠對周圍及操作人員進行保護，從而提出一種混凝土硬度檢測設備的防護組件，通過防護板和活動門進行周圍進行保護，防止對周圍造成損壞的問題。

2、本實用新型是這樣實現的，一種混凝土硬度檢測設備的防護組件，包括機箱、升降桿、擠壓塊、控制臺、防護板和活動門，所述機箱的頂部與升降桿的頂部固定連接，所述升降桿的頂部設置有控制臺，所述機箱的頂部與防護板的底部固定連接，所述機箱的前側與控制臺的后側固定連接，所述防護板的前側與活動門的后側通過合頁活動連接，所述活動門的前側開設有定位腔，所述定位腔的內部設有調節機構和定位機構，所述調節機構的前側貫穿至活動門的前側，所述定位機構與防護板配合使用。

3、作為本實用新型優選的，所述調節機構包括移動桿、固定柱、轉桿和固定塊，所述移動桿的前側貫穿至活動門的前側，所述移動桿的后側貫穿至活動門的內部，所述移動桿的前側與固定柱的后側固定連接，所述固定柱的前側貫穿至轉桿的前側，所述轉桿的頂部與固定塊的底部固定連接，所述固定塊的頂部與定位腔的內壁固定連接，所述轉桿與定位機構配合使用，通過設置調節機構，能夠使在對活動門進行調整時，便于工作人員進行操作和使用。

4、作為本實用新型優選的，所述定位機構包括移動柱、壓簧和定位桿，所述移動柱的后側與轉桿的前側固定連接，所述移動柱的前側貫穿至定位桿的前側，所述定位桿的左側與壓簧的右側固定連接，所述壓簧的左側與定位腔的內壁固定連接，所述定位桿的右側貫穿至防護板的內部，通過設置定位機構，能夠在進行檢測時，使活動門穩定固定防止在使用時出現松動。

5、作為本實用新型優選的，所述防護板的表面開設有固定槽，所述固定槽與定位桿配合使用，通過設置固定槽，能夠使定位桿在進行插接固定時，準確的插入到固定槽的內部。

6、作為本實用新型優選的，所述定位腔的內部固定連接有限制塊，所述限制塊套設于定位桿的表面，通過設置限制塊，能夠使定位桿按照限制塊提供的移動軌跡機械能移動，保證結構的正常使用。

7、作為本實用新型優選的，所述定位桿的前側開設有行程槽，所述行程槽與移動柱配合使用，通過設置行程槽，能夠使固定柱在進行移動時，限制其移動方向及行程，防止在使用時超出行程，造成結構損壞。

8、作為本實用新型優選的，所述轉桿的前側開設有限位槽，所述限位槽與固定柱配合使用，通過設置限位槽，能夠限制固定柱的移動方向及行程，保證整體結構的正常使用，防止使用時損壞。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過設置機箱、升降桿、擠壓塊、控制臺、防護板、活動門、調節機構和定位機構的配合使用，通過對調節機構和定位機構的調整，在對其活動門進行調整固定時，便于工作人員進行操作和使用，對操作人員進行保護，達到了現有的硬度檢測儀并不能對其周圍進行防護，為了能夠對周圍及操作人員進行保護，從而提出一種混凝土硬度檢測設備的防護組件，通過防護板和活動門進行周圍進行保護，防止對周圍造成損壞的效果。

11、2、本實用新型通過設置調節機構和定位機構，能夠使在工作人員進行使用時，對其進行保護，降低人員受傷風險。

技術特征：

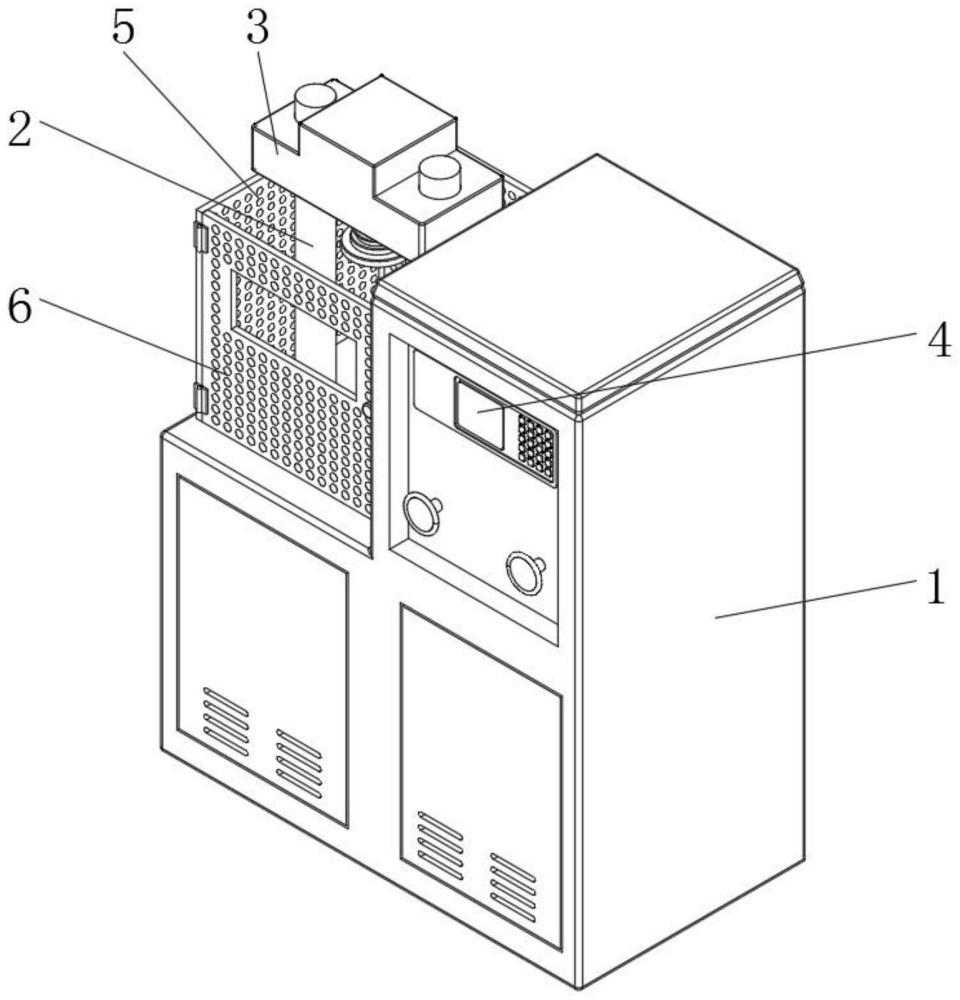

1.一種混凝土硬度檢測設備的防護組件，包括機箱(1)、升降桿(2)、擠壓塊(3)、控制臺(4)、防護板(5)和活動門(6)，其特征在于：所述機箱(1)的頂部與升降桿(2)的頂部固定連接，所述升降桿(2)的頂部設置有控制臺(4)，所述機箱(1)的頂部與防護板(5)的底部固定連接，所述機箱(1)的前側與控制臺(4)的后側固定連接，所述防護板(5)的前側與活動門(6)的后側通過合頁活動連接，所述活動門(6)的前側開設有定位腔(7)，所述定位腔(7)的內部設有調節機構(8)和定位機構(9)，所述調節機構(8)的前側貫穿至活動門(6)的前側，所述定位機構(9)與防護板(5)配合使用。

2.如權利要求1所述的一種混凝土硬度檢測設備的防護組件，其特征在于：所述調節機構(8)包括移動桿(801)、固定柱(802)、轉桿(803)和固定塊(804)，所述移動桿(801)的前側貫穿至活動門(6)的前側，所述移動桿(801)的后側貫穿至活動門(6)的內部，所述移動桿(801)的前側與固定柱(802)的后側固定連接，所述固定柱(802)的前側貫穿至轉桿(803)的前側，所述轉桿(803)的頂部與固定塊(804)的底部固定連接，所述固定塊(804)的頂部與定位腔(7)的內壁固定連接，所述轉桿(803)與定位機構(9)配合使用。

3.如權利要求2所述的一種混凝土硬度檢測設備的防護組件，其特征在于：所述定位機構(9)包括移動柱(901)、壓簧(902)和定位桿(903)，所述移動柱(901)的后側與轉桿(803)的前側固定連接，所述移動柱(901)的前側貫穿至定位桿(903)的前側，所述定位桿(903)的左側與壓簧(902)的右側固定連接，所述壓簧(902)的左側與定位腔(7)的內壁固定連接，所述定位桿(903)的右側貫穿至防護板(5)的內部。

4.如權利要求3所述的一種混凝土硬度檢測設備的防護組件，其特征在于：所述防護板(5)的表面開設有固定槽(10)，所述固定槽(10)與定位桿(903)配合使用。

5.如權利要求3所述的一種混凝土硬度檢測設備的防護組件，其特征在于：所述定位腔(7)的內部固定連接有限制塊(11)，所述限制塊(11)套設于定位桿(903)的表面。

6.如權利要求3所述的一種混凝土硬度檢測設備的防護組件，其特征在于：所述定位桿(903)的前側開設有行程槽(12)，所述行程槽(12)與移動柱(901)配合使用。

7.如權利要求2所述的一種混凝土硬度檢測設備的防護組件，其特征在于：所述轉桿(803)的前側開設有限位槽(13)，所述限位槽(13)與固定柱(802)配合使用。

技術總結
本技術公開了一種混凝土硬度檢測設備的防護組件，包括機箱、升降桿、擠壓塊、控制臺、防護板和活動門，機箱的頂部與升降桿的頂部固定連接，升降桿的頂部設置有控制臺，機箱的頂部與防護板的底部固定連接，機箱的前側與控制臺的后側固定連接，防護板的前側與活動門的后側通過合頁活動連接，活動門的前側開設有定位腔。本技術通過設置機箱、升降桿、擠壓塊、控制臺、防護板、活動門、調節機構和定位機構的配合使用，達到了現有的硬度檢測儀并不能對其周圍進行防護，為了能夠對周圍及操作人員進行保護，從而提出一種混凝土硬度檢測設備的防護組件，通過防護板和活動門進行周圍進行保護，防止對周圍造成損壞的效果。

技術研發人員：劉健民,艾熱普·玉蘇普,地力木拉提·木克木
受保護的技術使用者：新疆眾信建設工程質量檢測有限責任公司
技術研發日：20240417
技術公布日：2025/3/20
