本技術涉及生化培養箱，尤其是涉及一種檢測用濕度可調的生化培養箱。

背景技術：

1、生化培養箱具有制冷和加熱雙向調溫系統，溫度可控的功能，是生物、遺傳工程、醫學、衛生防疫、環境保護、農林畜牧等行業的科研機構、大專院校、生產單位或部門實驗室的重要試驗設備，廣泛應用于低溫恒溫試驗、培養試驗、環境試驗等，在使用者進行生化培養時需要使用者便于進行高效的檢測，現有的生化培養箱在實際使用過程中由于內部的空氣循環性能不夠全面，需要進行改進；

2、經檢索，中國專利網公開了一種濕度可調的生化培養箱，其授權公告號為cn216639459u，該專利通過在殼體內部安裝散熱排風結構同時設置有散熱腔體，能夠進行空氣內循環最大化，能夠在內部溫室度進行調節時，通過進行空氣循環，在最快的時間內，完成換風動作，通過在加濕噴淋管道安裝有多個沿三十至六十度斜角開設的噴淋孔，在內部進行濕度調節時，通過不同角度耳朵噴淋孔工作將煙霧狀濕氣均勻分布至殼體角落，將解決了上述提出的問題；

3、但是該培養箱不便于對培育放置結構進行調節，培育放置結構之間的間距比較固定，不便于存放不同高度的培養盤進行培養，使用范圍有限，因此，現在提出一種檢測用濕度可調的生化培養箱。

技術實現思路

1、為了改善不便于對培育放置結構進行調節，培育放置結構之間的間距比較固定的問題，本實用新型提供一種檢測用濕度可調的生化培養箱。

2、本實用新型提供一種檢測用濕度可調的生化培養箱，采用如下的技術方案：

3、一種檢測用濕度可調的生化培養箱，包括底箱，所述底箱的頂部固定連接有培養箱，所述培養箱的頂部固定連接有頂箱，所述頂箱的內腔設置有吹風機構，所述培養箱背面的右側設置有加濕機構，所述培養箱內表面的頂部和底部均固定連接有第一安裝框，所述培養箱的背面固定連接有驅動箱，所述驅動箱的內腔設置有調節機構，所述調節機構的正面固定連接有第二安裝框，所述第一安裝框和第二安裝框的表面均活動連接有承載板；

4、所述調節機構包括伺服電機，所述伺服電機固定安裝于驅動箱內腔的底部，所述伺服電機的輸出端固定連接有雙向絲桿，所述雙向絲桿的頂部與驅動箱內腔頂部的連接處通過軸承轉動連接，所述雙向絲桿外表面的頂部和底部均螺紋連接有螺紋套，所述螺紋套的正面固定連接有推桿，所述推桿的正面與第二安裝框的背面固定連接。

5、通過采用上述技術方案，能夠對第二安裝框的位置進行調節，從而能夠便于對兩個第二安裝框之間的間距進行調節，同時還能夠對第一安裝框與第二安裝框之間的間距進行調節，使承載板能夠放置不同高度的培養盤，使用范圍廣。

6、可選的，所述吹風機構包括旋轉電機，所述旋轉電機固定安裝于頂箱內腔頂部的中心處，所述旋轉電機的輸出端固定連接有扇葉。

7、通過采用上述技術方案，能夠向培養箱內部吹風，提高培養箱內部的空氣流通速度。

8、可選的，所述加濕機構包括水箱、抽泵和霧化噴頭，所述水箱和抽泵均固定安裝于培養箱背面的右側，所述霧化噴頭嵌設于培養箱內腔背面右側的頂部，所述抽泵的底部連通有抽水管，所述抽水管的底部延伸至水箱內腔的底部，所述抽泵的頂部連通有排水管，所述排水管遠離抽泵的一端與霧化噴頭的背面連通。

9、通過采用上述技術方案，能夠向培養箱的內部噴霧加濕，對培養箱內部的濕度進行調節，進一步提高培養箱的培養效果。

10、可選的，所述頂箱的左右兩側均開設有通風孔，所述通風孔的內表面嵌設有過濾網。

11、通過采用上述技術方案，能夠方便對空氣進入頂箱。

12、可選的，所述螺紋套的背面固定連接有滑塊，所述驅動箱內腔的背面開設有配合滑塊使用的滑槽，所述滑塊的外表面與滑槽的內表面滑動連接。

13、通過采用上述技術方案，能夠對螺紋套的移動進行導向和限位。

14、可選的，所述頂箱內腔的底部開設有通孔，且通孔的底部貫穿培養箱。

15、通過采用上述技術方案，能夠方便空氣進入培養箱。

16、可選的，所述驅動箱的正面開設有通槽，所述推桿的外表面與通槽的內表面滑動連接。

17、通過采用上述技術方案，能夠方便推桿進行移動。

18、可選的，所述培養箱的正面通過鉸鏈活動連接有箱門，所述頂箱的正面設置有控制面板。

19、通過采用上述技術方案，能夠方便開關培養箱。

20、綜上所述，本實用新型具有以下有益效果：

21、1.本實用新型通過設置第一安裝框、第二安裝框和承載板，能夠方便存放培養盤進行培養，通過設置旋轉電機和扇葉，能夠向培養箱內部吹風，提高培養箱內部的空氣流通速度，通過設置伺服電機、雙向絲桿、螺紋套和推桿，能夠對第二安裝框進行安裝固定，同時也便于對第二安裝框的位置進行調節，從而能夠便于對兩個第二安裝框之間的間距進行調節，同時還能夠對第一安裝框與第二安裝框之間的間距進行調節，使承載板能夠放置不同高度的培養盤，使用范圍廣。

22、2.本實用新型通過設置水箱、抽泵、抽水管、排水管和霧化噴頭，能夠向培養箱的內部噴霧加濕，對培養箱內部的濕度進行調節，進一步提高培養箱的培養效果。

技術特征：

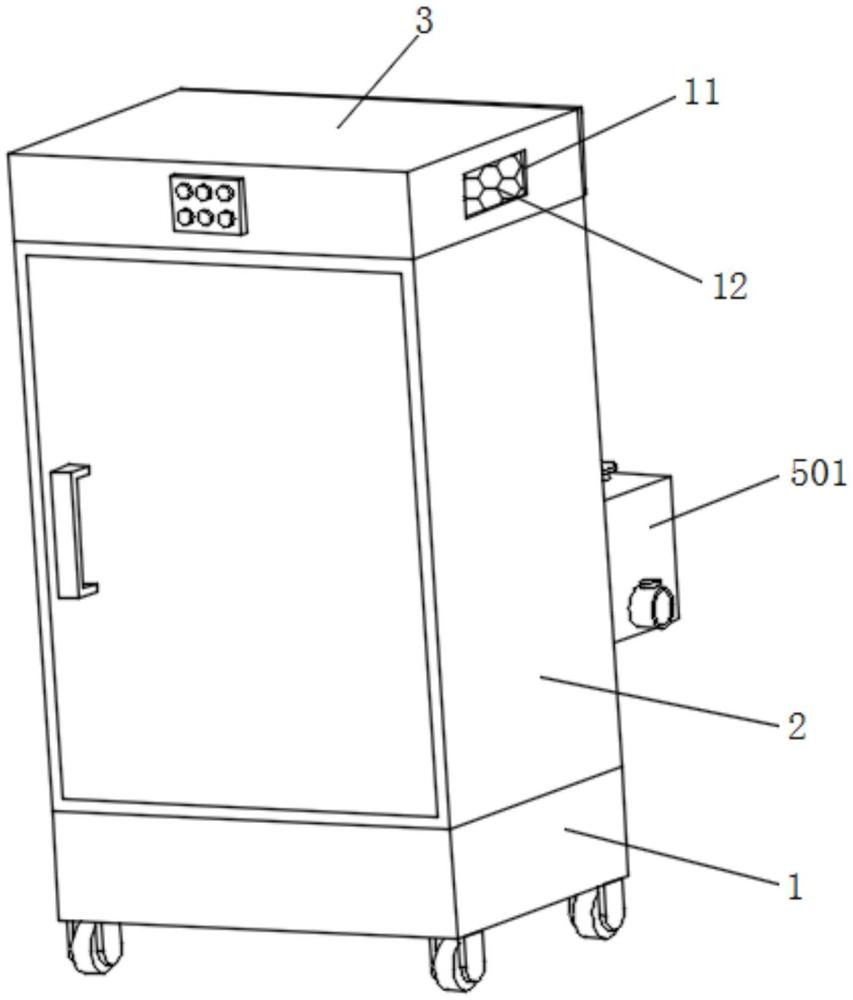

1.一種檢測用濕度可調的生化培養箱，包括底箱(1)，其特征在于：所述底箱(1)的頂部固定連接有培養箱(2)，所述培養箱(2)的頂部固定連接有頂箱(3)，所述頂箱(3)的內腔設置有吹風機構(4)，所述培養箱(2)背面的右側設置有加濕機構(5)，所述培養箱(2)內表面的頂部和底部均固定連接有第一安裝框(6)，所述培養箱(2)的背面固定連接有驅動箱(7)，所述驅動箱(7)的內腔設置有調節機構(8)，所述調節機構(8)的正面固定連接有第二安裝框(9)，所述第一安裝框(6)和第二安裝框(9)的表面均活動連接有承載板(10)；

2.根據權利要求1所述的一種檢測用濕度可調的生化培養箱，其特征在于：所述吹風機構(4)包括旋轉電機(401)，所述旋轉電機(401)固定安裝于頂箱(3)內腔頂部的中心處，所述旋轉電機(401)的輸出端固定連接有扇葉(402)。

3.根據權利要求1所述的一種檢測用濕度可調的生化培養箱，其特征在于：所述加濕機構(5)包括水箱(501)、抽泵(502)和霧化噴頭(503)，所述水箱(501)和抽泵(502)均固定安裝于培養箱(2)背面的右側，所述霧化噴頭(503)嵌設于培養箱(2)內腔背面右側的頂部，所述抽泵(502)的底部連通有抽水管(504)，所述抽水管(504)的底部延伸至水箱(501)內腔的底部，所述抽泵(502)的頂部連通有排水管(505)，所述排水管(505)遠離抽泵(502)的一端與霧化噴頭(503)的背面連通。

4.根據權利要求1所述的一種檢測用濕度可調的生化培養箱，其特征在于：所述頂箱(3)的左右兩側均開設有通風孔(11)，所述通風孔(11)的內表面嵌設有過濾網(12)。

5.根據權利要求1所述的一種檢測用濕度可調的生化培養箱，其特征在于：所述螺紋套(803)的背面固定連接有滑塊(13)，所述驅動箱(7)內腔的背面開設有配合滑塊(13)使用的滑槽(14)，所述滑塊(13)的外表面與滑槽(14)的內表面滑動連接。

6.根據權利要求1所述的一種檢測用濕度可調的生化培養箱，其特征在于：所述頂箱(3)內腔的底部開設有通孔，且通孔的底部貫穿培養箱(2)。

7.根據權利要求1所述的一種檢測用濕度可調的生化培養箱，其特征在于：所述驅動箱(7)的正面開設有通槽，所述推桿(804)的外表面與通槽的內表面滑動連接。

8.根據權利要求1所述的一種檢測用濕度可調的生化培養箱，其特征在于：所述培養箱(2)的正面通過鉸鏈活動連接有箱門，所述頂箱(3)的正面設置有控制面板。

技術總結
本技術公開了一種檢測用濕度可調的生化培養箱，涉及生化培養箱技術領域，改善不便于對培育放置結構進行調節，培育放置結構之間的間距比較固定的問題，包括底箱，所述底箱的頂部固定連接有培養箱，所述培養箱的頂部固定連接有頂箱，所述頂箱的內腔設置有吹風機構，本技術通過設置第一安裝框、第二安裝框和承載板，能夠方便存放培養盤進行培養，通過設置伺服電機、雙向絲桿、螺紋套和推桿，能夠對第二安裝框進行安裝固定，同時也便于對第二安裝框的位置進行調節，從而能夠便于對兩個第二安裝框之間的間距進行調節，同時還能夠對第一安裝框與第二安裝框之間的間距進行調節，使承載板能夠放置不同高度的培養盤，使用范圍廣。

技術研發人員：賈爽,洪安武
受保護的技術使用者：安徽中保研環境檢測中心有限公司
技術研發日：20240710
技術公布日：2025/4/28
