本發明涉及吸波材料，尤其涉及一種s波段雷達吸波貼片及其制備方法。

背景技術：

1、隨著科學技術的不斷進步，電子、電氣設備得到了長期的發展，為人們工作生活帶來了極其的便利。與此同時，電子、電氣設備在工作時產生的輻射、干擾又會影響人們的生活，電磁環境日益惡化，不僅影響通信還會對健康造成威脅，因此吸波材料的研究備受關注。在軍事、工業、民用的應用越來越多。

2、市場上的聚合物基吸波貼片主要以硫化成型得到，硫化后的氣味大、有污染，填充量和厚度的提高有助于性能的提升，同時也受到一定的限制。

3、雖然隱身探測有向低頻長波發展的趨勢，但s波段在反隱身方面也有獨特作用，因此發達國家建立的地基防御系統中都部署s波段相控陣雷達。它的波長適中，能在一定程度上利用目標的諧振散射等特性，對一些采用傳統隱身技術的目標有較好的探測效果，可作為反隱身探測體系中的重要一環，與低頻長波雷達形成互補，提高對隱身目標的綜合探測能力。

4、經檢索，中國專利申請號為cn201710983625.8的申請方案，公開了一種與高硅氧/酚醛防熱材料匹配的吸波貼片及其制備方法。所述的吸波貼片，按重量份計，其原料由丁腈橡膠：羰基鐵粉：鐵硅鋁合金粉：抗氧劑：偶聯劑：雙二五硫化劑：交聯助劑＝100：(276.0-386.5)：(55.2-165.6)：1：4.4：3：2組成；并按熱硫化成型工藝進行制備。上述專利中的制備方法存在以下不足：制備工藝的環保性較差，性能還有待改進。

技術實現思路

1、本發明的目的是為了解決現有技術中存在的缺點，而提出的一種s波段雷達吸波貼片及其制備方法。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種s波段雷達吸波貼片的制備方法，包括如下步驟：

4、s1：將乙丙橡膠、磁/碳復合納米吸收劑、防老劑、硫化劑和交聯劑混合；

5、s2：進行混煉，得到生膠料；

6、s3：對所述生膠料進行硫化處理，制得吸波貼片；

7、其中，所述磁/碳復合納米吸收劑包括羰基鐵和石墨烯，所述羰基鐵、所述石墨烯的質量比為(98.8～99.8)：(0.2～1.2)；

8、所述羰基鐵的化學成分為：fe≥98.％，n≤0.8％，c≤0.8％，o≤0.4％；片長徑：3～7μm(d50)；振實密度：2.20～2.35g/cm3；所述石墨烯化學成分為：c＞95.0％，片長徑：1～10μm(d50)，振實密度：0.08～0.10g/cm3，粉末電阻率＜0.03ω.㎝。

9、優選的：所述磁/碳復合納米吸收劑的制備方法為：將羰基鐵與石墨烯按(98.8～99.8)：(0.2～1.2)的質量比，采用球磨工藝混合而成，制得磁/碳復合納米吸收劑。

10、優選的：所述磁/碳復合納米吸收劑的制備方法為：將羰基鐵與石墨烯按(98.8～99.8)：(0.2～1.2)的質量比混合，以物料：鋼珠＝1：8的比例放入臥室球磨機，球磨時間為5～10小時，獲得球磨料；采用200～300目超聲震動篩過篩，得到磁/碳復合納米吸收劑。

11、優選的：所述s1中，將乙丙橡膠、磁/碳復合納米吸收劑、防老劑、硫化劑、交聯劑混合的步驟包括：按質量份數，將90～110份所述乙丙橡膠、300～1200份所述磁/碳復合納米吸收劑、0.5～2份所述防老劑、1～5份所述硫化劑和1～3份所述交聯劑混合。

12、優選的：所述s2中，混煉的步驟為：將所述乙丙橡膠、所述磁/碳復合納米吸收劑、所述防老劑、所述硫化劑進行混合，置于塑煉機中混煉10min～20min，加入所述交聯劑，再混煉5min～10min，置于常溫冷卻20～30小時，得到生膠料。

13、優選的：所述混煉的方式包括打三角包、打枕頭包、打薄通中、斜刀法的一種或多種的組合。

14、優選的：所述s3中，制得吸波貼片的步驟具體包括：將所述混煉膠加入平板硫化機的模具中，所述平板硫化機的操作溫度為在150～180攝氏度，5min～15min將所述混煉膠壓制成型，制得所述吸波貼片。

15、優選的：所述乙丙橡膠為三元乙丙橡膠；所述防老劑為n-異丙基-n’-苯基對苯二胺；所述硫化劑為2,5-二甲基-2,5-雙己烷；所述交聯劑為三烯丙基異氰脲酸酯。

16、優選的：所述磁性混合吸收劑為羰基鐵與石墨烯按(98.8～99.8)：(0.2～1.2)的質量比；所述石墨烯為單層六邊形蜂窩晶格石墨烯。

17、一種s波段雷達吸波貼片，所述吸波貼片由上述制備方法制備而成。

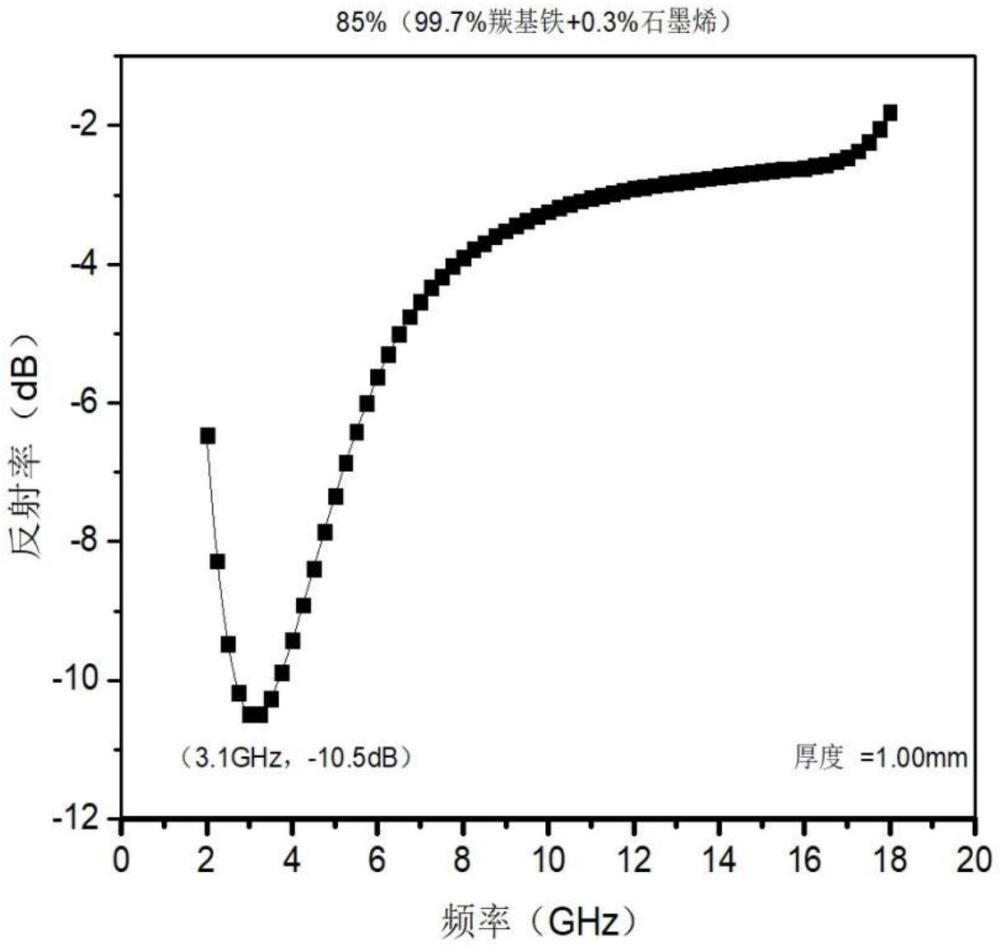

18、本發明的有益效果為：

19、1.本發明的吸波貼片具有良好的力學性能和優良的吸波性能，是一種環保的吸波貼片，能夠很好的滿足當前s波段吸波材料的要求，同時具有力學性能好、耐高低溫、厚度薄、阻燃、環保的優點。

20、2.本發明由于羰基鐵和石墨烯的組合，這種吸波貼片在較寬的頻率范圍內都具有良好的吸波性能，適用于多種應用場景；乙丙橡膠作為基材，使得吸波貼片具有較輕的重量和較高的強度，且具有良好的耐腐蝕性，便于應用于各種設備和平臺。

技術特征：

1.一種s波段雷達吸波貼片的制備方法，其特征在于，包括如下步驟：

2.根據權利要求1所述的一種s波段雷達吸波貼片的制備方法，其特征在于，所述磁/碳復合納米吸收劑的制備方法為：將羰基鐵與石墨烯按(98.8～99.8)：(0.2～1.2)的質量比，采用球磨工藝混合而成，制得磁/碳復合納米吸收劑。

3.根據權利要求1所述的一種s波段雷達吸波貼片的制備方法，其特征在于，所述磁/碳復合納米吸收劑的制備方法為：將羰基鐵與石墨烯按(98.8～99.8)：(0.2～1.2)的質量比混合，以物料：鋼珠＝1：8的比例放入臥室球磨機，球磨時間為5～10小時，獲得球磨料；采用200～300目超聲震動篩過篩，得到磁/碳復合納米吸收劑。

4.根據權利要求1所述的一種s波段雷達吸波貼片的制備方法，其特征在于，所述s1中，將乙丙橡膠、磁/碳復合納米吸收劑、防老劑、硫化劑、交聯劑混合的步驟包括：按質量份數，將90～110份所述乙丙橡膠、300～1200份所述磁/碳復合納米吸收劑、0.5～2份所述防老劑、1～5份所述硫化劑和1～3份所述交聯劑混合。

5.根據權利要求1所述的一種s波段雷達吸波貼片的制備方法，其特征在于，所述s2中，混煉的步驟為：將所述乙丙橡膠、所述磁/碳復合納米吸收劑、所述防老劑、所述硫化劑進行混合，置于塑煉機中混煉10min～20min，加入所述交聯劑，再混煉5min～10min，置于常溫冷卻20～30小時，得到生膠料。

6.根據權利要求1所述的一種s波段雷達吸波貼片的制備方法，其特征在于，所述混煉的方式包括打三角包、打枕頭包、打薄通中、斜刀法的一種或多種的組合。

7.根據權利要求1所述的一種s波段雷達吸波貼片的制備方法，其特征在于，所述s3中，制得吸波貼片的步驟具體包括：將所述混煉膠加入平板硫化機的模具中，所述平板硫化機的操作溫度為在150～180攝氏度，5min～15min將所述混煉膠壓制成型，制得所述吸波貼片。

8.根據權利要求1所述的一種s波段雷達吸波貼片的制備方法，其特征在于，所述乙丙橡膠為三元乙丙橡膠；所述防老劑為n-異丙基-n’-苯基對苯二胺；所述硫化劑為2,5-二甲基-2,5-雙己烷；所述交聯劑為三烯丙基異氰脲酸酯。

9.根據權利要求1所述的一種s波段雷達吸波貼片的制備方法，其特征在于，所述磁性混合吸收劑為羰基鐵與石墨烯按(98.8～99.8)：(0.2～1.2)的質量比；所述石墨烯為單層六邊形蜂窩晶格石墨烯。

10.一種s波段雷達吸波貼片，其特征在于，所述吸波貼片根據權利要求1-9任一項所述的制備方法制備而成。

技術總結
本發明公開了一種S波段雷達吸波貼片及其制備方法，涉及吸波材料技術領域；包括如下步驟：S1：將乙丙橡膠、磁/碳復合納米吸收劑、防老劑、硫化劑和交聯劑混合；S2：進行混煉，得到生膠料；S3：對所述生膠料進行硫化處理，制得吸波貼片；其中，所述磁/碳復合納米吸收劑包括羰基鐵和石墨烯，所述羰基鐵、所述石墨烯的質量比為(98.8～99.8)：(0.2～1.2)。本發明的吸波貼片具有優良的吸波性能，同時具有力學性能好、耐高低溫、厚度薄、阻燃、環保的優點，能夠很好的滿足當前S波段吸波材料的要求；由于羰基鐵和石墨烯的組合，這種吸波貼片在較寬的頻率范圍內都具有良好的吸波性能，適用于多種應用場景。

技術研發人員：孫逍,夏建軍,尹有彬,葉海波,靳猛,夏益
受保護的技術使用者：安徽璜峪電磁技術有限公司
技術研發日：
技術公布日：2025/4/28
