本發明涉及乳酸菌酸菜發酵，特別涉及一種發酵乳酸菌酸菜的加溫裝置及加溫工藝。

背景技術：

1、乳酸菌酸菜是一種獨具風味的傳統發酵美食，通常以白菜、芥菜等蔬菜為原料，經清洗、晾曬、腌制后，借助乳酸菌的發酵作用制成，在發酵過程中，乳酸菌將蔬菜中的糖類轉化為乳酸，不僅賦予酸菜獨特的酸爽口感，還抑制了有害微生物的生長，同時提升了營養成分的利用率，產生了如維生素b族等有益物質，它既可以直接食用開胃解膩，也能作為食材用于制作酸菜魚、酸菜燉白肉等各類佳肴，深受大眾喜愛。

2、現有技術在乳酸菌酸菜發酵過程中，酸菜都是堆疊在發酵罐內，沒有進行分隔，使得酸菜受熱容易不均，在氣體管理方面，現有技術或缺乏有效排氣、凈化與收集機制，無法實時監測發酵進度，也難以依據發酵階段精準控制進氣量，為乳酸菌生長營造有利前期條件并在后期保證其厭氧發酵環境，為此，我們提出一種發酵乳酸菌酸菜的加溫裝置及加溫工藝。

技術實現思路

1、本發明的目的在于提供一種發酵乳酸菌酸菜的加溫裝置及加溫工藝，以解決上述背景技術中提出的問題。

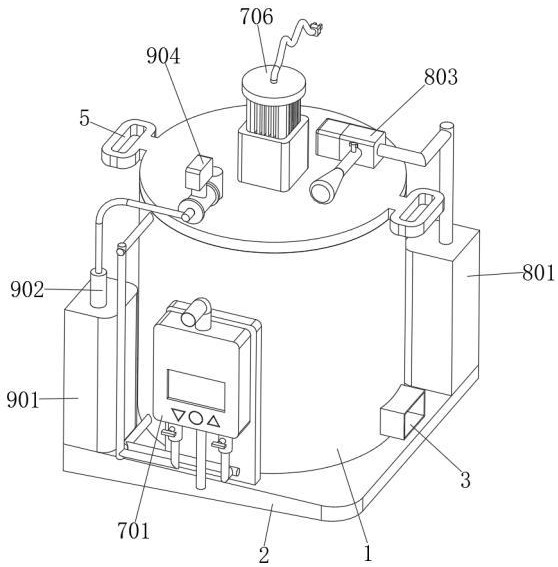

2、為實現上述目的，本發明提供如下技術方案：一種發酵乳酸菌酸菜的加溫裝置，包括發酵罐和加溫機構，所述發酵罐的外側設置有排氣機構和進氣機構；

3、所述加溫機構包括采暖鍋爐和安裝框架，所述采暖鍋爐通過進水管和回水管連接有采暖管，所述安裝框架通過轉動軸連接有防護硅膠套，所述安裝框架通過安裝蓋連接有安裝架，所述安裝架通過電機連接有第一十字插件，所述安裝框架通過第二十字槽連接有第二十字插件和不銹鋼插簽；

4、所述排氣機構包括空氣凈化器，所述空氣凈化器通過進氣管連接有中轉箱，所述中轉箱通過導管和閥門連接有收集袋，所述中轉箱通過固定架連接有強力彈簧和密封塞，所述密封塞的底部和側面分別開設有氣流腔和出氣口；

5、所述進氣機構包括制氧機，所述制氧機通過除菌過濾器連接有輸氣管，所述輸氣管通過氣體流量計連接有進氣插管。

6、作為本發明的進一步方案，所述發酵罐的正面靠近底部位置處開設有排水口，而其底部固定安裝有傾斜設置的底座，所述發酵罐的內部開設有空腔，而其上端活動安裝有密封蓋，所述密封蓋的表面貫穿有三組氣孔。

7、作為本發明的進一步方案，所述采暖鍋爐固定安裝在發酵罐的外壁掛架上，所述進水管和回水管的一端均固定安裝在采暖鍋爐的接口上，所述采暖管的兩端分別穿過發酵罐與進水管和回水管的另一端固定連接，所述采暖管卡接在空腔內的卡扣上。

8、作為本發明的進一步方案，所述轉動軸固定安裝在安裝框架的底部軸心處，所述防護硅膠套固定安裝在轉動軸的外壁上，所述轉動軸和防護硅膠套轉動連接在發酵罐的內壁底部開槽內，所述安裝蓋卡接在安裝框架的上端，所述安裝蓋的上表面軸心處貫穿有第一十字槽，而其表面靠近兩側位置處均貫穿有氣道。

9、作為本發明的進一步方案，所述安裝架固定安裝在安裝蓋的上表面軸心處，所述電機固定安裝在安裝架的內壁上，所述第一十字插件固定安裝在電機的輸出端，所述第一十字插件的大小與第一十字槽相適配，所述第二十字槽開設于安裝框架的底部，所述第二十字插件的大小與第二十字槽相適配，所述不銹鋼插簽的底部固定安裝在第二十字插件的上端，而其上端與安裝蓋下表面的開孔相適配。

10、作為本發明的進一步方案，所述空氣凈化器固定安裝在底座的上表面靠近右側位置處，所述進氣管的一端固定安裝在空氣凈化器的進氣端，所述中轉箱的出氣端固定安裝在進氣管的另一端，而其底部固定安裝在密封蓋的上端，所述導管的一端固定安裝在中轉箱的內部，所述閥門設置于導管的中間，所述收集袋套接在導管的另一端。

11、作為本發明的進一步方案，所述固定架的開口端固定安裝在中轉箱的進氣端上，所述強力彈簧的上端固定安裝在固定架的內頂部，所述密封塞的上端固定安裝在強力彈簧的下端，所述密封塞插接在密封蓋靠近右側的氣孔內，所述氣流腔和出氣口之間相通。

12、作為本發明的進一步方案，所述進氣機構包括制氧機，所述制氧機固定安裝在底座的上表面靠近左側位置處，所述除菌過濾器的底部插接在制氧機的出氣端上，所述輸氣管的一端插接在除菌過濾器的上端，所述氣體流量計的一端插接在輸氣管的另一端，所述進氣插管的一端插接在氣體流量計的另一端，而其另一端插接在密封蓋上靠近左側的氣孔內。

13、另外，本發明還提供了一種發酵乳酸菌酸菜的加溫裝置的加溫工藝，包括以下步驟：

14、步驟一、首先，將第二十字插件插接在安裝框架內部的第二十字槽內，隨后將酸菜串在不銹鋼插簽上，蓋好安裝蓋，使得電機下端的第一十字插件插接在安裝框架的第一十字槽內，向發酵罐內加入發酵所需物料，然后將密封蓋蓋在發酵罐的上端，對發酵罐進行密封；

15、步驟二、隨后啟動采暖鍋爐，根據發酵不同時期需要的溫度配合發酵罐內部的溫度感應器來調節采暖鍋爐的溫度，使得酸菜處于良好的發酵環境下，并在特定的時間開啟電機，使得安裝框架晃動，帶動內部的發酵液與酸菜充分反應，在發酵前期，有部分微生物屬于兼性厭氧菌，適當?shù)难鯕饪梢源龠M(jìn)它們的生長和代謝，這些微生物能夠產生乳酸、二氧化碳和一些風味物質，為后續乳酸菌（厭氧菌）的生長創造有利條件；

16、步驟三、使用制氧機配合氣體流量計向發酵罐提供氧氣，可以在一定程度上控制氧氣的輸入量，滿足這些微生物對氧氣的需求，制氧機產生的氧氣經過除菌過濾器處理后再進入發酵罐內，確保進入發酵罐的氧氣是無菌的，發酵產生的氣體超過預設的壓力范圍后，便會推動密封塞沿著氣孔向上滑動，壓縮強力彈簧，使得氣體從氣流腔沿著出氣口排出，進入空氣凈化器內凈化后再排出，在需要對氣體成分和產量進行分析時，打開閥門，使得氣體從導管進入到收集袋內，集滿后關閉閥門，將收集袋從導管上取下對內部氣體成分進行檢測，來監測發酵的進度和狀態，發酵周期結束后，打開密封蓋將內部的酸菜取出即可，隨后將排水口打開，排空內部的液體，并對發酵罐和相應的部件進行清洗，為下一次發酵做準備。

17、本發明的技術效果和優點：

18、1、通過設置的加溫機構，通過采暖鍋爐對采暖管內的水溫進行調控，以此間接控制發酵罐內的溫度，為乳酸菌酸菜的發酵提供適宜且穩定的溫度環境，在發酵罐內，將酸菜逐一插接在不銹鋼插簽上，這種設計方便對酸菜進行合理分批，避免了酸菜因疊加而出現局部受熱不均的情況，搭配電機驅動的安裝框架，按設定時間定時啟動，電機帶動框架轉動，促使內部發酵液隨之晃動，進而使乳酸菌等微生物在發酵液中分布更為均勻，讓酸菜與發酵液全方位充分接觸，顯著提升發酵效果；

19、2、通過設置的排氣機構，能夠通過在發酵罐內的氣壓過高時，密封塞會沿著氣孔向上移動，使得內部的氣體沿著氣流腔從出氣口排出，保證發酵環境的安全，同時能夠通過空氣凈化器對排出的氣體進行凈化處理，通過閥門和導管能夠?qū)l(fā)酵過程中產生的氣體收集到收集袋內，來對氣體成分和產量進行分析時，以監測發酵的進度和狀態；

20、3、通過設置的進氣機構，能夠通過制氧機來制備氧氣，發酵初期，適量的氧氣有利于一些好氧微生物的生長，好氧微生物能夠代謝產生一些物質，為乳酸菌的生長創造更有利的條件，通過安裝小型的氣體流量計來控制通氣速度，使進入的空氣量保持在一個較低的水平，避免過多氧氣進入導致酸菜氧化變質，在乳酸菌進入旺盛生長階段后隨即關閉進氣來保證乳酸菌發酵。
