本發(fā)明涉及光伏電池，尤其是涉及一種高存儲(chǔ)型epe膠膜、其制備方法及光伏組件。

背景技術(shù)：

1、相關(guān)技術(shù)中，p型電池早已實(shí)現(xiàn)穩(wěn)定量產(chǎn)，n型電池也已部分量產(chǎn)化；封裝膠膜大致分為乙烯-醋酸乙烯酯共聚物(ethylene-vinyl?acetate?copolymer，簡(jiǎn)稱(chēng)eva)、乙烯和丁烯的高聚或乙烯和辛烯的高聚物(簡(jiǎn)稱(chēng)poe)、兼顧poe膠膜和eva膠膜的復(fù)合膠膜。簡(jiǎn)稱(chēng)(epe)三類(lèi)，eva封裝膠膜與玻璃及背板具有優(yōu)良的粘接力但存在透水率較高、電阻較大的缺陷；poe封裝膠膜雖然透水率低，電阻小，但長(zhǎng)期使用的過(guò)程中，與玻璃/背板粘接力較差；現(xiàn)有epe復(fù)合封裝膠膜價(jià)格較低，但是，epe復(fù)合封裝膠膜放置時(shí)間過(guò)久(大于3個(gè)月)時(shí)，與玻璃/背板的初始粘接力會(huì)下降，光伏組件的可靠性較低。鑒于此，需要開(kāi)發(fā)一種高存儲(chǔ)型的epe封裝膠膜。

技術(shù)實(shí)現(xiàn)思路

1、本發(fā)明旨在至少解決現(xiàn)有技術(shù)中存在的技術(shù)問(wèn)題之一。為此，本發(fā)明的一個(gè)目的在于提出一種高存儲(chǔ)型epe膠膜，初始及老化后的粘接性能良好。

2、本發(fā)明的另一個(gè)目的在于提出一種高存儲(chǔ)型epe膠膜的制備方法。

3、本發(fā)明的再一個(gè)目的在于提出一種光伏組件。

4、根據(jù)本發(fā)明第一方面的實(shí)施例，本發(fā)明提供了一種高存儲(chǔ)型epe膠膜，包括：沿厚度方向依次疊置的第一eva層、poe層和第二eva層；所述第一eva層包括原料及其重量份數(shù)如下：eva粒子70～75份，硅烷增粘劑接枝eva造粒料20～25份，交聯(lián)劑0.5～1份，助交聯(lián)劑0.4～1份，丙烯酸酯0.7～1.5份，低分子增粘劑0.1～0.5份和光穩(wěn)定劑0.05～0.3份；和/或所述第二eva層包括原料及其重量份數(shù)如下：eva粒子70～75份，硅烷增粘劑接枝eva造粒料20～25份，交聯(lián)劑0.5～1份，助交聯(lián)劑0.4～1份，丙烯酸酯0.7～1.5份，低分子增粘劑0.1～0.5份和光穩(wěn)定劑0.05～0.3份；其中，所述硅烷增粘劑的結(jié)構(gòu)如下式i所示：(i)y-r-six3，其中，y為參與自由基反應(yīng)的活性基團(tuán)，r為的線型疏水碳鏈，碳鏈中的碳原子數(shù)為5～8，six3為硅氧烷。

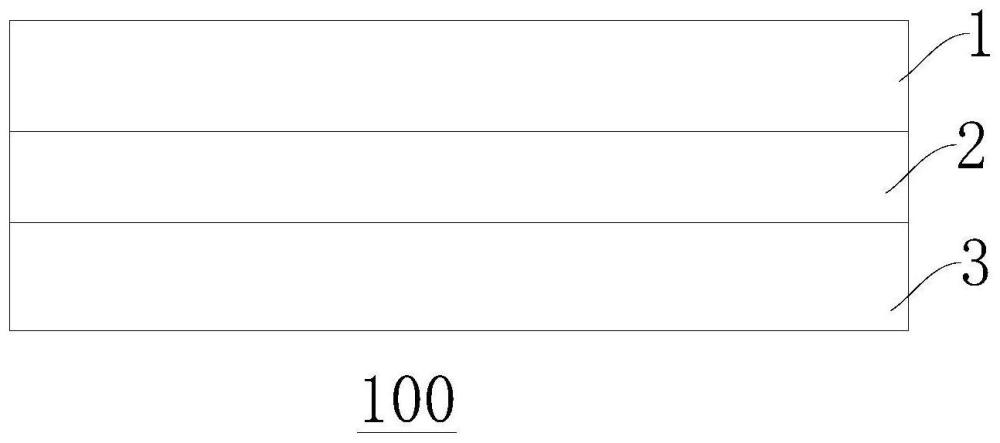

5、根據(jù)本發(fā)明的高存儲(chǔ)型epe膠膜，根據(jù)本發(fā)明具體實(shí)施例的高存儲(chǔ)型epe膠膜100，包括第一eva層、poe層和第二eva層，可以三重高阻隔水汽，降低硅烷水解，保證初始及老化后的粘接力。

6、根據(jù)本發(fā)明的一些實(shí)施例，所述硅烷增粘劑包括：γ-甲基丙烯酰氧基戊基三甲氧基硅烷、γ-甲基丙烯酰氧基已基三甲氧基硅烷、γ-甲基丙烯酰氧基庚基三甲氧基硅烷、3-(甲基丙烯酰氧基)戊基三乙氧基硅烷、3-(甲基丙烯酰氧基)已基三乙氧基硅烷、3-(甲基丙烯酰氧基)庚基三乙氧基硅烷、乙烯基戊基三甲氧基硅烷、乙烯基已基三甲氧基硅烷和乙烯基庚基三甲氧基硅烷中的至少一種。

7、根據(jù)本發(fā)明的一些實(shí)施例，所述硅烷增粘劑接枝eva造粒料的制備方法如下，將引發(fā)劑、催化劑、硅烷增粘劑和所述eva粒子計(jì)量、充分混合吸收后，投料、擠出，均勻剪切，經(jīng)冷卻后，即得成品。

8、根據(jù)本發(fā)明的一些實(shí)施例，所述poe層包括原料及重量份如下：poe粒子70～80份，硅烷增粘劑接枝poe造粒料20～30份，交聯(lián)劑0.5～1.2份，助交聯(lián)劑0.6～1份，丙烯酸酯0.2～0.5份，低分子增粘劑0.2～0.5份，硅烷增粘劑0.05～0.2份和光穩(wěn)定劑0.05～0.2份。

9、根據(jù)本發(fā)明的一些實(shí)施例，所述硅烷硅烷增粘劑接枝poe造粒料的制備方法如下，將引發(fā)劑、催化劑、硅烷增粘劑和所述poe粒子計(jì)量、充分混合吸收后，投料、擠出，均勻剪切，經(jīng)冷卻后，即得成品。

10、根據(jù)本發(fā)明的一些實(shí)施例，所述交聯(lián)劑為過(guò)氧化-2-乙基己基碳酸叔丁酯、過(guò)氧基-2-乙基己基碳酸叔戊酯、過(guò)氧化甲乙酮，過(guò)氧化苯甲酰、二叔丁基過(guò)氧化物和過(guò)氧化氫二異丙苯中的一種或多種。

11、根據(jù)本發(fā)明的一些實(shí)施例，所述助交聯(lián)劑為三烯丙基異氰尿酸酯、氰尿酸三烯丙酯、三羥甲基丙烷三丙烯酸酯、三羥甲基丙烷三甲基丙烯酸酯、三丙二醇二丙烯酸酯、二丙二醇二丙烯酸酯和三乙二醇甲基二丙烯酸酯中的一種或多種。

12、根據(jù)本發(fā)明的一些實(shí)施例，所述低分子粘接劑為：γ-甲基丙烯酰氧基丙基三甲氧基硅烷、γ-甲基丙烯酰氧基丙基三乙氧基硅烷、3-(甲基丙烯酰氧基)丙基三乙氧基硅烷、3-(甲基丙烯酰氧基)丙基三甲氧基硅烷、乙烯基三甲氧基硅烷、乙烯基三乙氧基硅烷中的一種或多種。

13、根據(jù)本發(fā)明的一些實(shí)施例，所述第一eva層的厚度為d1，其中，所述d1滿足：200μm≤d1≤220μm；和/或所述poe層的厚度為d2，其中，所述d2滿足：190μm≤d2≤210μm；和/或所述第二eva層的厚度為d3，其中，所述d3滿足：200μm≤d3≤220μm。

14、根據(jù)本發(fā)明第二方面的實(shí)施例，本發(fā)明提供一種根據(jù)本發(fā)明第一方面實(shí)施例所述的高存儲(chǔ)型epe膠膜的制備方法，包括如下步驟：將所述第一eva層、所述poe層和所述第二eva層的原料分別混合，靜置后，取混合所得混合料經(jīng)雙螺桿、雙模頭流延擠出成復(fù)合熔融態(tài)膠膜，冷卻成型即得。

15、根據(jù)本發(fā)明第三方面的實(shí)施例，本發(fā)明提供一種光伏組件，包括：沿厚度方向依次疊置的正面蓋板、正面封裝膠膜、電池片層、背面封裝膠膜和背面蓋板；所述正面封裝膠膜和所述背面封裝膠膜中的至少一個(gè)為根據(jù)本發(fā)明第一方面實(shí)施例所述的高存儲(chǔ)型epe膠膜，或根據(jù)本發(fā)明第二方面實(shí)施例所述的制備方法制得的高存儲(chǔ)型epe膠膜。

16、本發(fā)明的附加方面和優(yōu)點(diǎn)將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過(guò)本發(fā)明的實(shí)踐了解到。

技術(shù)特征：

1.一種高存儲(chǔ)型epe膠膜，其特征在于，包括：

2.根據(jù)權(quán)利要求1所述的高存儲(chǔ)型epe膠膜，其特征在于，所述硅烷增粘劑包括：γ-甲基丙烯酰氧基戊基三甲氧基硅烷、γ-甲基丙烯酰氧基已基三甲氧基硅烷、γ-甲基丙烯酰氧基庚基三甲氧基硅烷、3-(甲基丙烯酰氧基)戊基三乙氧基硅烷、3-(甲基丙烯酰氧基)已基三乙氧基硅烷、3-(甲基丙烯酰氧基)庚基三乙氧基硅烷、乙烯基戊基三甲氧基硅烷、乙烯基已基三甲氧基硅烷和乙烯基庚基三甲氧基硅烷中的至少一種。

3.根據(jù)權(quán)利要求1所述的高存儲(chǔ)型epe膠膜，其特征在于，所述硅烷增粘劑接枝eva造粒料的制備方法如下，將引發(fā)劑、催化劑、硅烷增粘劑和所述eva粒子計(jì)量、充分混合吸收后，投料、擠出，均勻剪切，經(jīng)冷卻后，即得成品。

4.根據(jù)權(quán)利要求1所述的高存儲(chǔ)型epe膠膜，其特征在于，所述poe層包括原料及重量份如下：poe粒子70～80份，硅烷增粘劑接枝poe造粒料20～30份，交聯(lián)劑0.5～1.2份，助交聯(lián)劑0.6～1份，丙烯酸酯0.2～0.5份，低分子增粘劑0.2～0.5份，硅烷增粘劑0.05～0.2份和光穩(wěn)定劑0.05～0.2份。

5.根據(jù)權(quán)利要求4所述的高存儲(chǔ)型epe膠膜，其特征在于，所述硅烷硅烷增粘劑接枝poe造粒料的制備方法如下，將引發(fā)劑、催化劑、硅烷增粘劑和所述poe粒子計(jì)量、充分混合吸收后，投料、擠出，均勻剪切，經(jīng)冷卻后，即得成品。

6.根據(jù)權(quán)利要求1或4所述的高存儲(chǔ)型epe膠膜，其特征在于，所述交聯(lián)劑為過(guò)氧化-2-乙基己基碳酸叔丁酯、過(guò)氧基-2-乙基己基碳酸叔戊酯、過(guò)氧化甲乙酮，過(guò)氧化苯甲酰、二叔丁基過(guò)氧化物和過(guò)氧化氫二異丙苯中的一種或多種。

7.根據(jù)權(quán)利要求1或4所述的高存儲(chǔ)型epe膠膜，其特征在于，所述助交聯(lián)劑為三烯丙基異氰尿酸酯、氰尿酸三烯丙酯、三羥甲基丙烷三丙烯酸酯、三羥甲基丙烷三甲基丙烯酸酯、三丙二醇二丙烯酸酯、二丙二醇二丙烯酸酯和三乙二醇甲基二丙烯酸酯中的一種或多種。

8.根據(jù)權(quán)利要求1或4所述的高存儲(chǔ)型epe膠膜，其特征在于，所述低分子粘接劑為：γ-甲基丙烯酰氧基丙基三甲氧基硅烷、γ-甲基丙烯酰氧基丙基三乙氧基硅烷、3-(甲基丙烯酰氧基)丙基三乙氧基硅烷、3-(甲基丙烯酰氧基)丙基三甲氧基硅烷、乙烯基三甲氧基硅烷、乙烯基三乙氧基硅烷中的一種或多種。

9.根據(jù)權(quán)利要求1所述的高存儲(chǔ)型epe膠膜，其特征在于，所述第一eva層的厚度為d1，其中，所述d1滿足：200μm≤d1≤220μm；和/或

10.一種根據(jù)權(quán)利要求1-9中任一項(xiàng)所述的高存儲(chǔ)型epe膠膜的制備方法，其特征在于，包括如下步驟：

11.一種光伏組件，其特征在于，包括：

技術(shù)總結(jié)
本發(fā)明公開(kāi)了一種高存儲(chǔ)型EPE膠膜、其制備方法及光伏組件，所述高存儲(chǔ)型EPE膠膜包括：沿厚度方向依次疊置的第一EVA層、POE層和第二EVA層；所述第一EVA層包括原料及其重量份數(shù)如下：EVA粒子70～75份，硅烷增粘劑接枝EVA造粒料20～25份，交聯(lián)劑0.5～1份，助交聯(lián)劑0.4～1份，丙烯酸酯0.7～1.5份，低分子增粘劑0.1～0.5份和光穩(wěn)定劑0.05～0.3份；其中，所述硅烷增粘劑的結(jié)構(gòu)如下式I所示：(I)Y?R?SiX<subgt;3</subgt;，其中，Y為參與自由基反應(yīng)的活性基團(tuán)，R為的線型疏水碳鏈，碳鏈中的碳原子數(shù)為5～8，SiX<subgt;3</subgt;為硅氧烷。根據(jù)本發(fā)明的高存儲(chǔ)型EPE膠膜，初始及老化后的粘接力均較強(qiáng)。

技術(shù)研發(fā)人員：王晗,苗魯濱,彭麗霞,鄭時(shí)恒,潘鵬全
受保護(hù)的技術(shù)使用者：阿特斯陽(yáng)光電力集團(tuán)股份有限公司
技術(shù)研發(fā)日：
技術(shù)公布日：2025/4/28
