：本發(fā)明涉及一種多層裝置，其包括可水活化自粘附膜，該可水活化自粘附膜能夠轉(zhuǎn)移到不同的基底上，而無需使用溶劑，也無需像常規(guī)噴涂那樣對表面進(jìn)行大量的預(yù)處理。

背景技術(shù)

0、
背景技術(shù)：

1、常規(guī)的噴涂應(yīng)用需要對待噴涂的表面進(jìn)行大量的處理和加工，包括需要較長的干燥時(shí)間才能進(jìn)一步加工。此外，一些液體涂料每升含有35ml至100ml的揮發(fā)性有機(jī)化合物(voc)，對健康和環(huán)境有害。在一些情況下，新噴涂的表面揮之不去的氣味會(huì)引起過敏反應(yīng)和不愉快。

2、us6,277,229b1公開了一種方法，首先將圖像印刷到圖像轉(zhuǎn)印片上，該圖像轉(zhuǎn)印片依次包括透水去粘層、接水層、可水活化粘合劑層、不透水層和柔性襯底，然后在不加熱的情況下將圖像轉(zhuǎn)印到基底上。透水去粘層包括三種水溶性成分，包括聚丙烯酸(paa)、聚乙烯醇(pvoh)和淀粉。完全由pvoh制成的膜存在的問題是，在圖像轉(zhuǎn)印過程中，膜可能會(huì)整體轉(zhuǎn)印。在us6,277,229b1中，為了克服這一不足，在pvoh層中加入了水溶性淀粉，以增加該層的脆性。用液態(tài)油墨將圖像印刷在圖像轉(zhuǎn)印片上，從而在印有油墨的區(qū)域中活化粘合劑，其中粘合劑無需加熱即可被活化至粘性狀態(tài)。將該片施加到基底上，以將圖像附著到基底上。在將片施加到基底上之后，將片從基底上拉下，使帶有圖像的粘合劑部分附著到基底上，而不帶有圖像的粘合劑部分則附著到片上。

3、值得注意的是，在us6,277,229b1中，要在基底上印刷和轉(zhuǎn)印圖像，必然需要多個(gè)層，包括透水去粘層、接水層、可水活化粘合劑層、不透水層和柔性背襯。顯然，要將圖像印刷并轉(zhuǎn)移到基底上，需要多組層。

4、早些時(shí)候，人們曾多次嘗試提供一種多層裝置，其包括可水活化自粘附膜，能夠在不使用溶劑和對表面進(jìn)行大量預(yù)加工的情況下轉(zhuǎn)移到不同的基底上。現(xiàn)有技術(shù)中公開的粘合劑層必然需要一種或多種溶劑與水結(jié)合以便進(jìn)行活化。僅用水而不使用任何助溶劑來活化粘合劑層仍然是一項(xiàng)尚未滿足的需求。

5、目前尚未滿足的需求是提供一種多層裝置，其包括可印刷可水活化自粘附膜，該膜能夠轉(zhuǎn)移到任何表面上，避免了溶劑的使用和大量的表面預(yù)處理，大大縮短了噴涂時(shí)間，并且避免了揮之不去的涂料味帶來的不適。如前所述，僅用水而不使用任何助溶劑來活化自粘附膜仍然是一項(xiàng)尚未滿足的需求。

6、發(fā)明目的：

7、本發(fā)明的主要目的是提供一種包括可水活化自粘附膜的多層裝置，該可水活化自粘附膜僅用水活化，無需使用任何助溶劑，環(huán)保、不含pvc、不含voc，可轉(zhuǎn)移到任何表面上，避免了溶劑的使用和大量的表面預(yù)加工，大大縮短了噴涂時(shí)間，并避免了與揮之不去的涂料味有關(guān)的問題。

8、本發(fā)明的另一個(gè)目的是使所述多層裝置包括帶顏料的膜。

9、本發(fā)明的另一個(gè)目的是使所述多層裝置包括能夠轉(zhuǎn)移到金屬或非金屬基底上而與基底的表面形狀和紋理無關(guān)的膜。

10、本發(fā)明的另一個(gè)目的是使所述膜能夠使用不同的印刷油墨和印刷方法進(jìn)行印刷。

11、另一個(gè)目的是使所述膜符合en-71第3部分的標(biāo)準(zhǔn)。

12、本發(fā)明的另一個(gè)目的是使所述膜能夠快速轉(zhuǎn)移到表面上，從而與常規(guī)噴涂工藝相比，大大縮短表面噴涂時(shí)間。

13、本發(fā)明的另一個(gè)目的是使所述膜可水洗并具有防水性能。

14、本發(fā)明的另一個(gè)目的是使所述膜是防篡改的。

15、本發(fā)明的另一個(gè)目的是使所述膜是耐磨的。

16、本發(fā)明的另一個(gè)目的是使所述多層裝置能夠以具有成本效益的商業(yè)規(guī)模生產(chǎn)并用于表面保護(hù)和裝飾。

17、本發(fā)明的另一個(gè)目的是使所述多層裝置能夠作為自己動(dòng)手(diy)產(chǎn)品易于方便公眾使用。

18、發(fā)明概述：

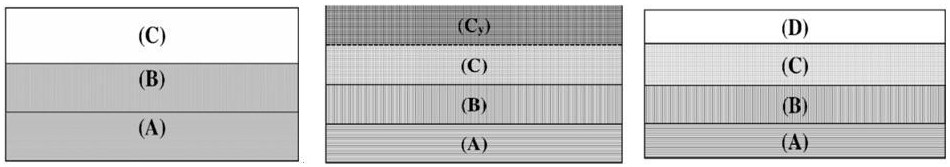

19、本發(fā)明的多層裝置包括至少三個(gè)層，第一“基部層”(a)、處于“基部層”(a)上的第二“釋放層”(b)、第三“可水活化基部涂層”(c)，可選地在“可水活化基部涂層”(c)上涂布有附加層，其中層(a)和層(b)的組合形成釋放襯里[(a)(b)]，組合的層(c)和可選地涂布的附加層形成膜[(c)(附加層)]。

20、第一“基部層(a)”是襯里材料，通常選自紙張或塑料。

21、第二“釋放層(b)”優(yōu)選地選自由釋放劑構(gòu)成的組。

22、第三“可水活化基部涂層”(c)包括親水性聚合物和疏水性聚合物的混合物，親水性聚合物和疏水性聚合物按固體計(jì)的比例范圍為1:0至1:10。

23、在本發(fā)明的另一個(gè)實(shí)施例中，第三“可水活化基部涂層”(c)具有附加“可印刷層”(cy)，

24、其中“可水活化基部涂層”(c)包括親水性聚合物和疏水性聚合物的混合物，親水性聚合物和疏水性聚合物按固體計(jì)的比例范圍為1:0至1:10，并且

25、其中“可印刷層”(cy)包括親水性和疏水性聚合物的混合物，親水性聚合物和疏水性聚合物按固體計(jì)的比例范圍為1:2至1:50。

26、在本發(fā)明的另一個(gè)實(shí)施例中，“可水活化基部涂層”(c)包括親水性聚合物和疏水性聚合物的混合物，親水性聚合物和疏水性聚合物按固體計(jì)的比例范圍為1:0至1:10，并且

27、附加“頂部涂層”(d)包括按固體計(jì)的比例范圍為1:0至1:70的親水性和疏水性聚合物的混合物，合成橡膠占頂部涂層(d)的1-13％w/w，羥基反應(yīng)性聚硅醇占頂部涂層(d)的0.5-5％w/w，顏料占頂部涂層(d)的15-45％w/w，

28、“可水活化基部涂層”(c)能夠用水活化，無需使用任何助溶劑。

技術(shù)實(shí)現(xiàn)思路

技術(shù)特征：

1.一種具有可水活化自粘附膜的多層裝置，其包括：

2.根據(jù)權(quán)利要求1所述的多層裝置，其中所述“可水活化基部涂層”(c)包括親水性聚合物和疏水性聚合物的混合物以及可選的顏料，親水性聚合物和疏水性聚合物按固體計(jì)的比例范圍為1:0至1:10，優(yōu)選地1:5至1:8，最優(yōu)選地1:5至1:7，所述層(c)形成15-70gsm的膜(c)。

3.根據(jù)權(quán)利要求1-2所述的多層裝置，其中“可水活化基部涂層”(c)包括親水性聚合物和疏水性聚合物，其中親水性聚合物:疏水性聚合物按固體計(jì)的比例范圍為1:0至1:10，優(yōu)選地1:1至1:3，最優(yōu)選地1:1至1:1.5，其中所述層(c)涂布有“可印刷層”(cy)，該可印刷層(cy)包括親水性聚合物和疏水性聚合物的混合物，親水性聚合物和疏水性聚合物按固體計(jì)的比例范圍為1:2至1:50，優(yōu)選地1:4至1:30，最優(yōu)選地1:6至1:10，層(c)和/或(cy)可選地包括顏料，層(c)和層(cy)的組合形成15-70gsm的“膜”[(c)(cy)]。

4.根據(jù)權(quán)利要求1所述的多層裝置，其中所述“可水活化基部涂層”(c)包括親水性聚合物和疏水性聚合物，其中親水性聚合物和疏水性聚合物按固體計(jì)的比例范圍為1:0至1:10，優(yōu)選地1:1至1:3，最優(yōu)選地1:1至1:1.5，其中所述層(c)涂布有層(d)，所述層(d)包括親水性聚合物和疏水性聚合物的混合物，其中親水性聚合物和疏水性聚合物按固體計(jì)的比例范圍為1:0至1:70，優(yōu)選地1:30至1:60，最優(yōu)選地1:40至1:50，sbr膠乳占層(d)的1-13％w/w，優(yōu)選地1-8％w/w，羥基反應(yīng)性聚硅醇占層(d)的0.5-5％w/w，優(yōu)選地1-3％w/w，可選的顏料占層(d)的15-45％w/w，優(yōu)選地20-25％w/w，層(c)和層(d)的組合形成15-300gsm的“膜”[(c)(d)]。

5.一種制備根據(jù)權(quán)利要求1-2所述的多層裝置的方法，該多層裝置包括至少三個(gè)層，第一“基部層”(a)、處于“基部層”(a)上的第二“釋放層”(b)、第三“可水活化基部涂層”(c)，所述方法包括以下步驟:

6.一種制備根據(jù)權(quán)利要求1和3所述的多層裝置的方法，該多層裝置包括至少三個(gè)層，第一“基部層”(a)、處于“基部層”(a)上的第二“釋放層”(b)、第三“可水活化基部涂層”(c)以及層(c)上附加的“可印刷層”(cy)，該方法的步驟包括：

7.一種制備根據(jù)權(quán)利要求1和4所述的多層裝置的方法，所述多層裝置包括至少三個(gè)層，第一“基部層”(a)、處于所述“基部層”(a)上的第二“釋放層”(b)、第三“可水活化基部涂層”(c)以及所述層(c)上附加的“頂部涂層”(d)，該方法的步驟包括：

8.根據(jù)權(quán)利要求1-7所述的“基部層(a)”是襯里材料，所述襯里材料選自紙張，例如超級壓光牛皮(sck)紙、聚涂層牛皮紙、玻璃紙、粘土涂層牛皮(cck)紙、機(jī)加工牛皮(mfk)紙或機(jī)加工上光(mg)紙。

9.根據(jù)權(quán)利要求1-7所述的第一“基部層(a)”是襯里材料，所述襯里材料選自塑料，例如pet膜(雙向拉伸)、聚涂層bo-pet膜、bopp(雙向拉伸pp膜)或其他聚烯烴，通常包括hdpe、ldpe或pp塑料樹脂。

10.根據(jù)權(quán)利要求1-7所述的“釋放層(b)”選自由磷酸酯、烷基化磷酸酯、氟聚合物和硅氧烷釋放劑構(gòu)成的組。

11.根據(jù)權(quán)利要求1-10所述的多層裝置是環(huán)境友好的，不含pvc和voc，能夠轉(zhuǎn)移到任何表面上。

12.一種用于將根據(jù)權(quán)利要求1-11所述的多層裝置的膜(c)或膜[(c)(cy)]或膜[(c)(d)]施加在任何金屬或非金屬表面上而與表面形狀和紋理無關(guān)的方法，其包括以下步驟：

技術(shù)總結(jié)
本發(fā)明涉及一種多層裝置，該多層裝置包括至少三個(gè)層，第一“基部層”(A)、處于“基部層”(A)上的第二“釋放層”(B)、第三“可水活化基部涂層”(C)，該可水活化基部涂層可用水活化，無需使用任何助溶劑，可選地在“可水活化基部涂層”(C)上涂布有附加層，其中層(A)和層(B)的組合形成釋放襯里[(A)(B)]，組合的層(C)和可選地涂布的附加層形成15GSM至300GSM的膜[(C)(附加層)]。膜可與“釋放襯里[(A)(B)]”分離。層(C)包括親水性和疏水性聚合物，其中親水性和疏水性聚合物的比例范圍為1:0至1:10。該膜是可水活化的、可印刷的，并且可著色、可轉(zhuǎn)移、可自粘附在任何表面上。

技術(shù)研發(fā)人員：克坦·德賽,卡魯內(nèi)什·米什拉
受保護(hù)的技術(shù)使用者：能影像媒體科技股份有限公司
技術(shù)研發(fā)日：
技術(shù)公布日：2025/4/24
