本技術屬于貼膜或貼片，具體涉及可提升黑暗環境成像質量的高反射率減震貼片。

背景技術：

1、隨著社會的進步、科學的發展及人們生活的改善，電腦已經逐漸走進我們的生活，遍及世界的各個角落。不管在何處，只要聯網只要有聊天軟件，我們都可以通過打開電腦自帶的攝像頭模組進行視頻聊天，分享生活，拉進彼此的距離。但是，目前電腦的攝像頭模組在低光照環境或黑暗環境下曝光效果較差，成像質量較差，影響用戶體驗，限制了其推廣應用。

技術實現思路

1、為解決現有技術中存在的技術問題，本實用新型的目的在于提供可提升黑暗環境成像質量的高反射率減震貼片。

2、為實現上述目的，達到上述技術效果，本實用新型采用的技術方案為：

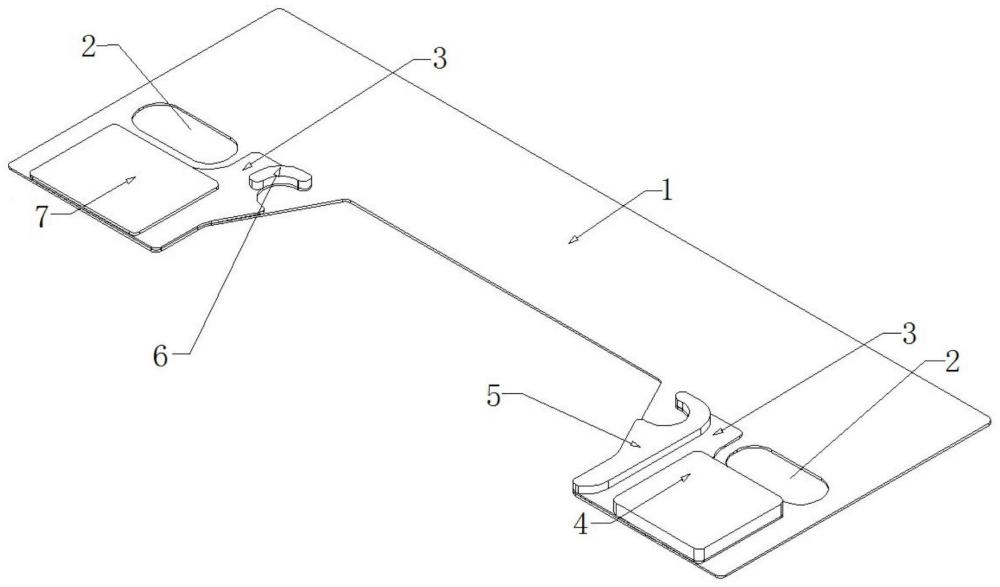

3、可提升黑暗環境成像質量的高反射率減震貼片，包括透明硅膠保護膜，所述透明硅膠保護膜上設置有反射層，所述反射層上設置有具有高度差的雙面膠帶結構。

4、進一步的，所述反射層包括鏡面反射片及設置于其上的雙面膠帶結構，所述鏡面反射片設置有至少兩片，所述雙面膠帶結構包括第一雙面膠帶、第二雙面膠帶、第三雙面膠帶和遮光雙面膠帶，所述第一雙面膠帶與第二雙面膠帶粘貼至同一片鏡面反射片上，所述第三雙面膠帶和遮光雙面膠帶粘貼至同一片鏡面反射片上，所述第一雙面膠帶和第二雙面膠帶與第三雙面膠帶和遮光雙面膠帶分別粘貼至不同的鏡面反射片上。

5、進一步的，所述鏡面反射片共有兩片，對稱設置于透明硅膠保護膜同一面相對的兩側。

6、進一步的，所述第一雙面膠帶與第二雙面膠帶分別粘貼至同一片鏡面反射片同一面相對的兩側，所述第一雙面膠帶與第二雙面膠帶的厚度不同。

7、進一步的，所述第三雙面膠帶和遮光雙面膠帶分別粘貼至同一片鏡面反射片同一面相對的兩側，所述第三雙面膠帶和遮光雙面膠帶的厚度不同。

8、進一步的，所述第一雙面膠帶的型號為sekisui?bgh50ps，形狀為方形。

9、進一步的，所述第二雙面膠帶和第三雙面膠帶的型號均為sekisui?bgh30ps，厚度相同。

10、進一步的，所述遮光雙面膠帶的型號為nitto?56410b，形狀為方形。

11、進一步的，所述透明硅膠保護膜上設置有若干個定位孔，所述反射層避開定位孔設置。

12、進一步的，所述透明硅膠保護膜呈u型，型號為cs7520l-25，厚度為0.083±0.004mm，180度剝離力22±5g/25mm。

13、與現有技術相比，本實用新型的有益效果為：

14、本實用新型公開了可提升黑暗環境成像質量的高反射率減震貼片，包括透明硅膠保護膜，透明硅膠保護膜上設置有反射層，反射層上設置有具有高度差的雙面膠帶結構。本實用新型提供的可提升黑暗環境成像質量的高反射率減震貼片，反射層包括鏡面反射片、第一雙面膠帶、第二雙面膠帶、第三雙面膠帶和遮光雙面膠帶，鏡面反射片、第一雙面膠帶、第二雙面膠帶、第三雙面膠帶和遮光雙面膠帶依據工件外形沖切沖定制，可以有效避免組裝時的干涉；通過使用不同厚度的第一雙面膠帶、第二雙面膠帶、第三雙面膠帶和遮光雙面膠帶并與鏡面反射片結合組成一個整體的反射層，其單面自帶粘性，較傳統電子材料的反射片集成了更多功能，從而大大提高了高反射率減震貼片的應用性能；使用不同厚度的第一雙面膠帶、第二雙面膠帶、第三雙面膠帶和遮光雙面膠帶可以填補機構間的高度差，還可以起到緩沖減震的作用；通過設置帶有遮蔽功能的遮光雙面膠帶，能夠?qū)μ厥夤鈱W(xué)元器件形成保護，防止散光干擾；通過設置透明硅膠保護膜，能夠有效的為反射層提供支撐且無膠體殘留，避免變形，減少反射層的污染，還可直接通過透明硅膠保護膜上的定位孔快速定位，既有效的防止了貼裝時貼偏，又提高了工作效率；本實用新型的高反射率減震貼片適合用于筆記本電腦、平板電腦攝像頭模組，可增強低光照環境下的曝光效果，提升黑暗環境的成像質量，提高反射率和緩沖減震效果，提高用戶體驗，具有較大的推廣應用價值。

技術特征：

1.可提升黑暗環境成像質量的高反射率減震貼片，其特征在于，包括透明硅膠保護膜，所述透明硅膠保護膜上設置有反射層，所述反射層上設置有具有高度差的雙面膠帶結構；

2.根據權利要求1所述的可提升黑暗環境成像質量的高反射率減震貼片，其特征在于，所述鏡面反射片共有兩片，對稱設置于透明硅膠保護膜同一面相對的兩側。

3.根據權利要求1所述的可提升黑暗環境成像質量的高反射率減震貼片，其特征在于，所述第一雙面膠帶與第二雙面膠帶分別粘貼至同一片鏡面反射片同一面相對的兩側，所述第一雙面膠帶與第二雙面膠帶的厚度不同。

4.根據權利要求1所述的可提升黑暗環境成像質量的高反射率減震貼片，其特征在于，所述第三雙面膠帶和遮光雙面膠帶分別粘貼至同一片鏡面反射片同一面相對的兩側，所述第三雙面膠帶和遮光雙面膠帶的厚度不同。

5.根據權利要求1所述的可提升黑暗環境成像質量的高反射率減震貼片，其特征在于，所述第一雙面膠帶的型號為sekisui?bgh50ps，形狀為方形。

6.根據權利要求1所述的可提升黑暗環境成像質量的高反射率減震貼片，其特征在于，所述第二雙面膠帶和第三雙面膠帶的型號均為sekisui?bgh30ps，厚度相同。

7.根據權利要求1所述的可提升黑暗環境成像質量的高反射率減震貼片，其特征在于，所述遮光雙面膠帶的型號為nitto?56410b，形狀為方形。

8.根據權利要求1所述的可提升黑暗環境成像質量的高反射率減震貼片，其特征在于，所述透明硅膠保護膜上設置有若干個定位孔，所述反射層避開定位孔設置。

9.根據權利要求1所述的可提升黑暗環境成像質量的高反射率減震貼片，其特征在于，所述透明硅膠保護膜呈u型，型號為cs7520l-25，厚度為0.083±0.004mm，180度剝離力22±5g/25mm。

技術總結
本技術公開可提升黑暗環境成像質量的高反射率減震貼片，包括透明硅膠保護膜，透明硅膠保護膜上設置反射層，反射層上設置具有高度差的雙面膠帶結構。本技術通過設置透明硅膠保護膜，能為反射層提供支撐且無膠殘留，通過使用不同厚度的第一雙面膠帶、第二雙面膠帶、第三雙面膠帶和遮光雙面膠帶并與鏡面反射片結合形成反射層，單面帶粘性，大大提高高反射率減震貼片的應用性能，使用不同厚度的雙面膠帶結構填補機構間的高度差，起到緩沖減震作用，通過設置遮光雙面膠帶，能對特殊光學元器件形成保護，防止散光干擾，適用于筆記本電腦、平板電腦攝像頭模組，增強低光照環境下的曝光效果，提升黑暗環境的成像質量，提高反射率和緩沖減震效果。

技術研發人員：朱丹
受保護的技術使用者：蘇州佳值電子工業有限公司
技術研發日：20240412
技術公布日：2025/4/28
