本發明涉及復合膜，尤其涉及一種pet帶膠膜及其制備方法和應用。

背景技術：

1、目前，具有激光雕刻功能的銀行卡保護膜幾乎都是pvc材質，pet材質不具備1064nm波段下的激光雕刻功能。但pet材料相比于pvc材料有更好的耐熱性和耐彎折性能，因此如何讓pet材料有激光雕刻性能是本發明專利需要解決的問題。

技術實現思路

1、有鑒于此，本發明的目的在于提供一種pet帶膠膜及其制備方法和應用。本發明提供的pet帶膠膜具備激光雕刻功能的基礎上，還具備優異的耐熱性和耐彎折性。

2、為了實現上述發明目的，本發明提供以下技術方案：

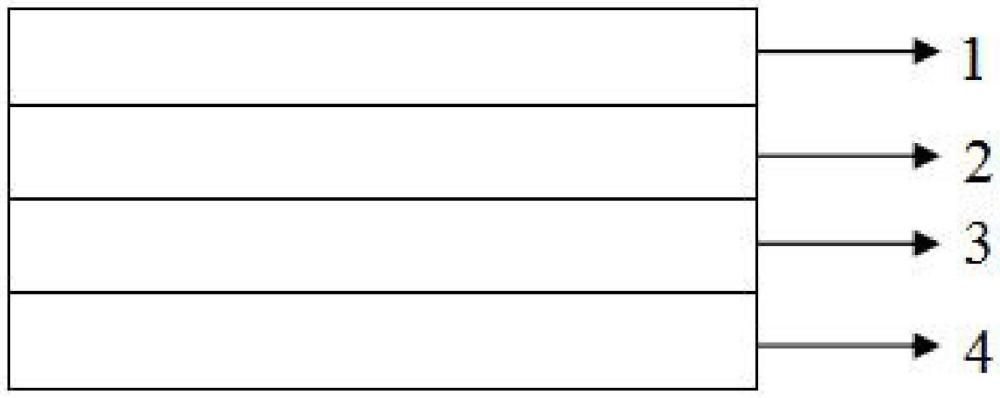

3、本發明提供了一種pet帶膠膜，包括層疊設置的聚氨酯膠黏劑涂層、pet膜、附著力促進涂層和激光雕刻涂層；

4、所述激光雕刻涂層由激光雕刻涂料制備得到，所述激光雕刻涂料包括樹脂涂布液和納米分散漿料；

5、所述樹脂涂布液包括氯乙烯-醋酸乙烯樹脂、聚氨酯樹脂和有機酮；

6、所述納米分散漿料包括激光雕刻助劑、分散助劑和有機酮；所述激光雕刻助劑包括炭黑和金屬氧化物的一種或多種。

7、優選地，所述金屬氧化物包括氧化錫銻、氧化釹和氧化鋅中的一種或多種。

8、優選地，所述樹脂涂布液包括以下重量百分比的組分：氯乙烯-醋酸乙烯樹脂10～20％、聚氨酯樹脂1～10％，余量為有機酮。

9、優選地，所述納米分散漿料包括以下重量百分比的組分：激光雕刻助劑20～40％、分散助劑1～2％，余量為有機酮。

10、優選地，所述分散助劑為磷酸酯類分散劑或聚氨酯類分散劑。

11、優選地，所述樹脂涂布液和納米分散漿料的質量比為25:1～2。

12、優選地，所述附著力促進涂層由水性丙烯酸涂布液制備得到，所述水性丙烯酸涂布液包括以下重量百分比的組分：丙烯酸樹脂10～30％、異丙醇1～10％，余量為水。

13、優選地，所述聚氨酯膠黏劑涂層的厚度為5～10μm，所述pet膜的厚度為40～200μm，所述附著力促進涂層的厚度為0.1～2μm，所述激光雕刻涂層的厚度為2～10μm。

14、本發明還提供了上述技術方案所述的pet帶膠膜的制備方法，包括以下步驟：

15、在pet膜的一側制備附著力促進涂層；

16、在所述附著力促進涂層的表面涂覆激光雕刻涂料，經干燥，形成激光雕刻涂層；

17、在所述pet膜的另一側制備聚氨酯膠黏劑涂層，得到所述pet帶膠膜。

18、本發明還提供了上述技術方案所述的pet帶膠膜或上述技術方案所述的制備方法制得的pet帶膠膜在銀行卡中的應用。

19、本發明提供了一種pet帶膠膜。

20、本發明提供的pet帶膠膜以pet膜為基材，在其表面依次層疊設置了附著力促進涂層和激光雕刻涂層，通過對激光雕刻涂層的制備原料激光雕刻涂料進行設置，使得pet帶膠膜具有1064nm波長的激光雕刻功能，可實現pet帶膠膜表面漢字、數字、字母和人像的清晰雕刻。同時，本發明的帶膠膜以pet為基材，具有更好的耐熱性和耐彎折性。另外，pet膜和激光雕刻涂層之間附著力促進涂層的設置，能夠提高激光雕刻涂層的附著力，使得pet帶膠膜應用于銀行卡時，結構更穩定，不易起泡。

技術特征：

1.一種pet帶膠膜，其特征在于，包括層疊設置的聚氨酯膠黏劑涂層、pet膜、附著力促進涂層和激光雕刻涂層；

2.根據權利要求1所述的pet帶膠膜，其特征在于，所述金屬氧化物包括氧化錫銻、氧化釹和氧化鋅中的一種或多種。

3.根據權利要求1所述的pet帶膠膜，其特征在于，所述樹脂涂布液包括以下重量百分比的組分：氯乙烯-醋酸乙烯樹脂10～20％、聚氨酯樹脂1～10％，余量為有機酮。

4.根據權利要求1所述的pet帶膠膜，其特征在于，所述納米分散漿料包括以下重量百分比的組分：激光雕刻助劑20～40％、分散助劑1～2％，余量為有機酮。

5.根據權利要求1或4所述的pet帶膠膜，其特征在于，所述分散助劑為磷酸酯類分散劑或聚氨酯類分散劑。

6.根據權利要求1或3或4所述的pet帶膠膜，其特征在于，所述樹脂涂布液和納米分散漿料的質量比為25:1～2。

7.根據權利要求1所述的pet帶膠膜，其特征在于，所述附著力促進涂層由水性丙烯酸涂布液制備得到，所述水性丙烯酸涂布液包括以下重量百分比的組分：丙烯酸樹脂10～30％、異丙醇1～10％，余量為水。

8.根據權利要求1所述的pet帶膠膜，其特征在于，所述聚氨酯膠黏劑涂層的厚度為5～10μm，所述pet膜的厚度為40～200μm，所述附著力促進涂層的厚度為0.1～2μm，所述激光雕刻涂層的厚度為2～10μm。

9.權利要求1～8任一項所述的pet帶膠膜的制備方法，其特征在于，包括以下步驟：

10.權利要求1～8任一項所述的pet帶膠膜或權利要求9所述的制備方法制得的pet帶膠膜在銀行卡中的應用。

技術總結
本發明屬于復合膜技術領域，提供了一種PET帶膠膜及其制備方法和應用。本發明提供的PET帶膠膜包括層疊設置的聚氨酯膠黏劑涂層、PET膜、附著力促進涂層和激光雕刻涂層。本發明的PET帶膠膜以PET膜為基材，在其表面依次層疊設置了附著力促進涂層和激光雕刻涂層，通過對激光雕刻涂層的制備原料激光雕刻涂料進行設置，使得PET帶膠膜具有1064nm波長的激光雕刻功能，可實現PET帶膠膜表面漢字、數字、字母和人像的清晰雕刻。同時，本發明的帶膠膜以PET為基材，具有更好的耐熱性和耐彎折性。另外，附著力促進涂層的設置，能夠提高激光雕刻涂層的附著力，使得PET帶膠膜應用于銀行卡時，結構更穩定，不易起泡。

技術研發人員：鹿秀山,李春剛,曹亞軍,王毅,宋赫
受保護的技術使用者：天津博苑高新材料有限公司
技術研發日：
技術公布日：2025/4/28
