本發明關于防盜技術領域，特別是關于車輛的防盜技術，具體的講是一種基于GPS的車輛防盜的方法以及系統。

背景技術：

本部分旨在為權利要求書中陳述的本發明的實施方式提供背景或上下文。此處的描述不因?yàn)榘ㄔ诒静糠种芯统姓J(rèn)是現有技術。

目前，為了防止車輛被盜，通常在車輛中安裝GPS防盜器。GPS防盜器接收來自全球定位衛星的GPS信號，根據所接收到的GPS信號計算出車輛的位置信息，將計算出的位置信息發送給車主，當車輛丟失后，服務器對車輛發送熄火指令，車輛自動熄火，便于車主找回車輛。但是，當盜車人將GPS防盜器拆除后，車輛無法從服務器接收到信息指令，不能實現防盜的功能。

針對上述問題，現有技術中存在一種解決辦法。當GPS模塊被拆除時，車載控制器立刻切斷動力源，使車輛停止行駛。然而，當車載GPS模塊沒有被拆除，而是由于其他原因?qū)е萝?chē)載控制器沒有收到車載防盜器傳輸?shù)男盘?hào)時，車載控制器立刻切斷動力源，迫使車輛停止，給用戶帶來極大的不便。

因此，如何研究和開發出一種新的方案以防止車輛被盜且能提升用戶體驗是本領域亟待解決的技術難題。

技術實現要素：

有鑒于此，本發明提供了一種基于GPS的車輛防盜的方法以及系統，當車輛處于被盜狀態時輸出限速指令，以使車輛的行駛速度不超過一預先設定的速度閾值，盜車者便會棄車逃跑，能夠有效防止車輛被盜且能夠提升用戶體驗。

為了實現上述目的，本發明提供一種基于GPS的車輛防盜的方法，所述方法包括：

遠程服務器實時獲取車輛的位置信息；

遠程服務器根據所述位置信息確定所述車輛的狀態，所述狀態包括正常狀態以及被盜狀態；

當所述車輛處于被盜狀態時，車載控制器的控制模塊生成限速指令。

本發明的目的之一是，提供了一種基于GPS的車輛防盜的系統，所述系統包括車載控制器、遠程服務器以及車輛，

其中，所述車載控制器，安裝于所述車輛，包括GPS模塊以及與所述GPS模塊通過CAN總線相連接的控制模塊；

所述GPS模塊，用于接收全球定位衛星的GPS信號，根據所述GPS信號確定所述車輛的位置信息；

所述控制模塊包括：指令發送單元，用于向所述GPS模塊發送指令，所述指令用于指示所述GPS模塊將所述位置信息發送至所述遠程服務器；

所述遠程服務器包括：

位置信息接收模塊，用于接收所述位置信息；

車輛狀態確定模塊，用于根據所述位置信息確定所述車輛的狀態，所述狀態包括正常狀態以及被盜狀態；

車輛狀態發送模塊，用于將所述車輛的狀態發送至所述車載控制器；

所述控制模塊還包括：車輛狀態接收模塊，用于接收所述車輛的狀態；

限速指令生成單元，用于當所述車輛處于被盜狀態時，生成限速指令。

本發明的有益效果在于，提供了一種基于GPS的車輛防盜的方法以及系統，當遠程服務器判斷出車輛處于被盜狀態時，車載控制器的控制模塊輸出限速指令，由于車輛被限速，盜車者會棄車逃跑，由于本方案采用的防盜手段為限速而不是停車，在車輛發生誤判的情況下提升了用戶體驗。

為讓本發明的上述和其他目的、特征和優點能更明顯易懂，下文特舉較佳實施例，并配合所附圖式，作詳細說明如下。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明實施例提供的一種基于GPS的車輛防盜的方法的實施方式一的流程圖；

圖2為本發明實施例提供的一種基于GPS的車輛防盜的方法的實施方式二的流程圖；

圖3為圖2中的步驟S203的實施方式一的流程圖；

圖4為圖2中的步驟S203的實施方式二的流程圖；

圖5為本發明實施例提供的一種基于GPS的車輛防盜的方法中控制模塊接收GPS模塊返回的確認信息失敗時的流程圖；

圖6為本發明實施例提供的一種基于GPS的車輛防盜的系統的結構示意圖；

圖7為本發明實施例提供的一種基于GPS的車輛防盜的系統中遠程服務器的結構框圖；

圖8為本發明實施例提供的一種基于GPS的車輛防盜的系統中車輛狀態確定模塊的實施方式一的結構框圖；

圖9為本發明實施例提供的一種基于GPS的車輛防盜的系統中車輛狀態確定模塊的實施方式二的結構框圖；

圖10為本發明實施例提供的一種基于GPS的車輛防盜的系統中控制模塊的結構框圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

本領域技術技術人員知道，本發明的實施方式可以實現為一種系統、裝置、設備、方法或計算機程序產品。因此，本公開可以具體實現為以下形式，即：完全的硬件、完全的軟件(包括固件、駐留軟件、微代碼等)，或者硬件和軟件結合的形式。

本發明提供了一種基于GPS的車輛防盜的方法以及系統，下面參考本發明的若干代表性實施方式，詳細闡釋本發明的原理和精神。

圖1為本發明提出的一種基于GPS的車輛防盜的方法的具體流程圖，請參閱圖1，所述的方法包括：

S101：遠程服務器實時獲取車輛的位置信息。在具體的實施方式中，遠程服務器通過車載控制器獲取車輛的位置信息，具體的，車載控制器包括GPS模塊以及與所述GPS模塊通過CAN總線相連接的控制模塊，GPS模塊接收全球定位衛星的GPS信號，根據所述GPS信號確定所述車輛的位置信息，控制模塊向所述GPS模塊發送指令，所述指令用于指示所述GPS模塊將所述位置信息發送至所述遠程服務器。

S102：遠程服務器根據所述位置信息確定所述車輛的狀態，所述狀態包括正常狀態以及被盜狀態。

S103：當所述車輛處于被盜狀態時，車載控制器的控制模塊生成限速指令。

如上所述即為本發明提供的一種基于GPS的車輛防盜的方法，當遠程服務器判斷出車輛處于被盜狀態時，車載控制器的控制模塊生成限速指令，盜車者便會棄車逃跑，能夠有效防止車輛被盜。

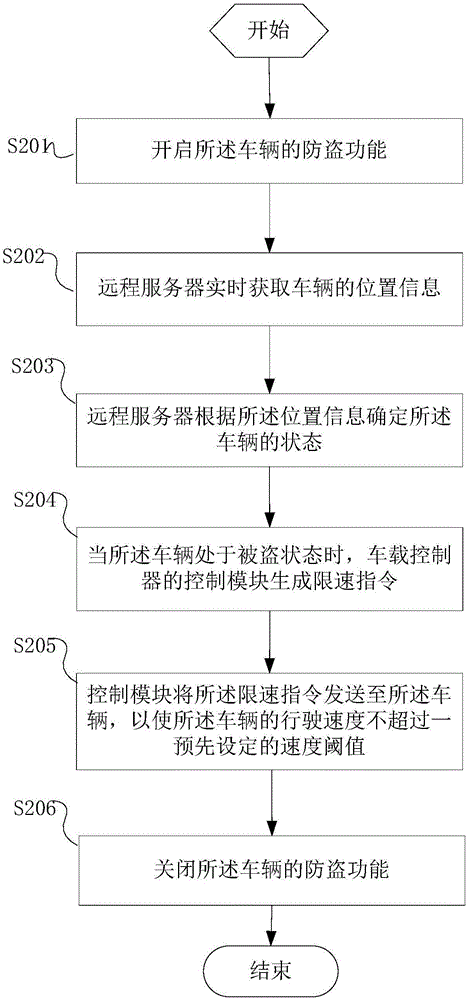

圖2為本發明實施例提供的一種基于GPS的車輛防盜的方法的實施方式二的流程圖，請參閱圖2，在實施方式二中，該方法包括：

S201：開啟所述車輛的防盜功能。在本發明的具體實施方式中，該步驟可通過移動終端來實現，移動終端諸如為車主的手機。在本發明的其他實施方式中，該步驟還可通過車輛的車鑰匙來實現，如車主通過多次點擊車鑰匙的開車按鈕來開啟防盜功能。

S202：遠程服務器實時獲取車輛的位置信息。

S203：遠程服務器根據所述位置信息確定所述車輛的狀態，所述狀態包括正常狀態以及被盜狀態。

S204：當所述車輛處于被盜狀態時，車載控制器的控制模塊生成限速指令。

S205：控制模塊將所述限速指令發送至所述車輛，以使所述車輛的行駛速度不超過一預先設定的速度閾值。在具體的實施方式中，控制模塊向車輛的動力提供模塊發送該限速指令，使車輛的最大速度不超過一定的閾值，速度閾值可預先設定，諸如為20公里/小時。

S206：關閉所述車輛的防盜功能。在本發明的具體實施方式中，該步驟可通過移動終端來實現，移動終端諸如為車主的手機。在本發明的其他實施方式中，該步驟還可通過車輛的車鑰匙來實現，如車主通過多次點擊車鑰匙的開車按鈕來關閉防盜功能。

如上所述即為本發明提供的一種基于GPS的車輛防盜的方法，當車輛的防盜功能處于開啟狀態且車輛被判定處于被盜狀態時，車載控制器的控制模塊輸出限速指令，以使車輛的行駛速度不超過一預先設定的速度閾值，盜車者便會棄車逃跑，能夠有效防止車輛被盜，且用戶可以隨時選擇開啟或關閉防盜功能。

在本發明的其他實施方式中，所述方法還包括：當所述車輛處于被盜狀態時，所述遠程服務器向所述移動終端發送被盜信息，可以提醒車主車輛處于被盜狀態。

圖3為步驟S203的實施方式一的流程圖，請參閱圖3，遠程服務器根據所述位置信息確定所述車輛的狀態在實施方式一中包括：

S301：遠程服務器根據所述位置信息判斷所述車輛是否發生移動。由于獲取到的位置信息均包含其獲取的時刻，因此可根據不同時刻的位置信息判斷出車輛在不同時刻是否發生移動。

S302：當判斷為是時，根據所述位置信息確定所述車輛發生移動的持續時間，稱之為第一持續時間；

S303：獲取預先設定的第一時間閾值，第一時間閾值在具體的實施方式中可預先設定，諸如為1分鐘。

S304：當所述第一持續時間達到所述第一時間閾值時，所述車輛的狀態確定為被盜狀態。

也即，當車主開啟防盜功能后，遠程服務器檢測到車輛的位置信息持續發生移動且移動時間持續達到第一時間閾值時，則判斷車輛的狀態為被盜狀態。

圖4為步驟S203的實施方式二的流程圖，請參閱圖4，遠程服務器根據所述位置信息確定所述車輛的狀態在實施方式二中包括：

S401：遠程服務器根據所述位置信息判斷所述車輛是否發生移動。由于獲取到的位置信息均包含其獲取的時刻，因此可根據不同時刻的位置信息判斷出車輛在不同時刻是否發生移動。

S402：當判斷為是時，根據所述位置信息確定所述車輛發生移動的距離；

S403：獲取預先設定的距離閾值，距離閾值在具體的實施方式中可預先設定，諸如為10米。

S404：當所述距離達到所述距離閾值時，所述車輛的狀態確定為被盜狀態。

也即，當車主開啟防盜功能后，遠程服務器檢測到車輛的位置信息發生移動，且移動的距離達到距離閾值時，則判斷車輛的狀態為被盜狀態。

在本發明的其他實施方式中，所述方法還包括：

GPS模塊接收全球定位衛星的GPS信號，根據所述GPS信號確定所述車輛的位置信息；

控制模塊向所述GPS模塊發送指令，所述指令用于指示所述GPS模塊將所述位置信息發送至所述遠程服務器；

當接收到所述指令時，所述GPS模塊向所述控制模塊返回確認信息，并將所述位置信息發送至所述遠程服務器；

所述控制模塊接收所述GPS模塊返回的確認信息。

車載控制器正常工作時，控制模塊與GPS模塊之間持續進行指令發送以及返回確認信息的過程。當車輛被盜GPS模塊從所述車輛上拆除時，控制模塊與GPS模塊之間持續進行指令發送以及返回確認信息的過程被迫中斷。圖5為本發明實施例提供的一種基于GPS的車輛防盜的方法中所述控制模塊接收所述GPS模塊返回的確認信息失敗時的流程圖，請參閱圖5，此種情形下該方法包括：

S501：所述控制模塊接收所述GPS模塊返回的確認信息。

S502：當所述控制模塊接收所述GPS模塊返回的確認信息失敗時，確定接收所述確認信息失敗的持續時間，稱之為第二持續時間。

S503：獲取預先設定的第二時間閾值，第二時間閾值在具體的實施方式中可預先設定，諸如不小于30秒且不大于3分鐘。

S504：當所述第二持續時間達到所述第二時間閾值時，所述車輛的狀態確定為被盜狀態。

S505：所述控制模塊輸出限速指令。

也即，當車主開啟防盜功能后，車輛被盜且GPS模塊從所述車輛上拆除時，控制模塊與GPS模塊之間持續進行指令發送以及返回確認信息的過程被迫中斷，控制模塊接收不到所述GPS模塊返回的確認信息，此時即開始計時，當在一定的時間(如30秒—3分鐘)內，控制模塊一直接收不到所述GPS模塊返回的確認信息，則判斷為車輛處于被盜狀態，向車輛的動力提供模塊發送限速指令，使車輛的最大速度不超過一定的閾值。

此時，由于所述GPS模塊從所述車輛上拆除，所述GPS模塊立即向所述遠程服務器發送車載電池?cái)嗦沸畔⒒駽AN總線斷路信息，所述遠程服務器的被盜信息發送模塊當接收到所述車載電池?cái)嗦沸畔⒒蛩鯟AN總線斷路信息時，向所述移動終端發送被盜信息，以提示車主車輛處于被盜狀態。

當GPS模塊由于誤判使得控制模塊沒有收到GPS模塊返回的確認信息時即開始計時，但不會立刻停車，而是在一定時間內持續判斷，只有控制模塊沒有收到GPS模塊返回的確認信息的時間持續達到時間閾值時才會限速，且由于本方案采用的防盜手段為限速而不是停車，在車輛發生誤判的情況下提升了用戶體驗。

應當注意，盡管在附圖中以特定順序描述了本發明方法的操作，但是，這并非要求或者暗示必須按照該特定順序來執行這些操作，或是必須執行全部所示的操作才能實現期望的結果。附加地或備選地，可以省略某些步驟，將多個步驟合并為一個步驟執行，和/或?qū)⒁粋€(gè)步驟分解為多個步驟執行。

在介紹了本發明示例性實施方式的方法之后，接下來，參考附圖對本發明示例性實施方式的系統進行介紹。該系統的實施可以參見上述方法的實施，重復之處不再贅述。以下所使用的術語“模塊”和“單元”，可以是實現預定功能的軟件和/或硬件。盡管以下實施例所描述的模塊較佳地以軟件來實現，但是硬件，或者軟件和硬件的組合的實現也是可能并被構想的。

圖6為本發明實施例提供的一種基于GPS的車輛防盜的系統的結構示意圖，請參閱圖6，所述系統包括車載控制器100、遠程服務器200以及車輛300。

其中，所述車載控制器100，安裝于所述車輛300，包括GPS模塊以及與所述GPS模塊通過CAN總線相連接的控制模塊；

所述GPS模塊，用于接收全球定位衛星的GPS信號，根據所述GPS信號確定所述車輛的位置信息；

所述控制模塊包括：指令發送單元，用于向所述GPS模塊發送指令，所述指令用于指示所述GPS模塊將所述位置信息發送至所述遠程服務器200。

圖7為本發明實施例提供的一種基于GPS的車輛防盜的系統中遠程服務器的結構框圖，請參閱圖7，所述遠程服務器200包括：

位置信息接收模塊201，用于接收所述位置信息；

車輛狀態確定模塊202，用于根據所述位置信息確定所述車輛的狀態，所述狀態包括正常狀態以及被盜狀態；

車輛狀態發送模塊203，用于將所述車輛的狀態發送至所述車載控制器。

所述控制模塊還包括：車輛狀態接收模塊，用于接收所述車輛的狀態；

限速指令生成單元，用于當所述車輛處于被盜狀態時，生成限速指令。

如上所述即為本發明提供的一種基于GPS的車輛防盜的系統，當遠程服務器判斷出車輛處于被盜狀態時，車載控制器的控制模塊輸出限速指令，盜車者便會棄車逃跑，能夠有效防止車輛被盜。

在本發明的其他實施方式中，基于GPS的車輛防盜的系統還包括移動終端，用于開啟或關閉所述基于GPS的車輛防盜的系統。移動終端諸如為車主的手機。移動終端中設置有app軟件，通過app軟件中的防盜開啟或關閉功能模塊來設置防盜功能是否被開啟或關閉。

在本發明的其他實施方式中，所述車輛包括車鑰匙，所述車鑰匙用于開啟或關閉所述基于GPS的車輛防盜的系統。車主可以通過多次點擊車鑰匙的開車按鈕來開啟或關閉軟防盜功能。

在本發明的其他實施方式中，所述遠程服務器還包括：被盜信息發送模塊，用于當所述車輛處于被盜狀態時，向所述移動終端發送被盜信息，可以提醒車主車輛處于被盜狀態。

當車輛的防盜功能處于開啟狀態且車輛被判定處于被盜狀態時，車載控制器的控制模塊輸出限速指令，以使車輛的行駛速度不超過一預先設定的速度閾值，盜車者便會棄車逃跑，能夠有效防止車輛被盜，且用戶可以隨時移動終端選擇開啟或關閉防盜功能，并查看車輛的狀態。

在本發明的其他實施方式中，所述控制模塊還包括限速指令發送單元，用于將所述限速指令發送至所述車輛，以使所述車輛的行駛速度不超過一預先設定的速度閾值。所述速度閾值諸如為20公里/小時。

圖8為本發明實施例提供的一種基于GPS的車輛防盜的系統中車輛狀態確定模塊的實施方式一的結構框圖，請參閱圖8，車輛狀態確定模塊202在實施方式一中包括：

第一判斷模塊10，用于根據所述位置信息判斷所述車輛是否發生移動。由于獲取到的位置信息均包含其獲取的時刻，因此可根據不同時刻的位置信息判斷出車輛在不同時刻是否發生移動。

第一時間確定模塊20，用于當所述第一判斷模塊判斷為是時，根據所述位置信息確定所述車輛發生移動的持續時間，稱之為第一持續時間；

第一閾值獲取模塊30，用于獲取預先設定的第一時間閾值，第一時間閾值在具體的實施方式中可預先設定，諸如為1分鐘。

第一被盜狀態確定模塊40，用于當所述第一持續時間達到所述第一時間閾值時，所述車輛的狀態確定為被盜狀態。

也即，當車主開啟防盜功能后，遠程服務器檢測到車輛的位置信息持續發生移動且持續時間達到第一時間閾值時，則判斷車輛的狀態為被盜狀態。

圖9為本發明實施例提供的一種基于GPS的車輛防盜的系統中車輛狀態確定模塊的實施方式二的結構框圖，請參閱圖9，車輛狀態確定模塊202在實施方式二中包括：

第一判斷模塊10，用于根據所述位置信息判斷所述車輛是否發生移動。由于獲取到的位置信息均包含其獲取的時刻，因此可根據不同時刻的位置信息判斷出車輛在不同時刻是否發生移動。

距離數據確定模塊50，用于當所述第一判斷模塊判斷為是時，根據所述位置信息確定所述車輛發生移動的距離；

距離閾值獲取模塊60，用于獲取預先設定的距離閾值，距離閾值在具體的實施方式中可預先設定，諸如為10米。

第二被盜狀態確定模塊70，用于當所述距離達到所述距離閾值時，所述車輛的狀態確定為被盜狀態。

也即，當車主開啟防盜功能后，遠程服務器檢測到車輛的位置信息發生移動，且移動的距離達到距離閾值時，則判斷車輛的狀態為被盜狀態。

在本發明的優選實施方式中，所述GPS模塊還用于當接收到所述指令時，向所述控制模塊返回確認信息，并將所述位置信息發送至所述遠程服務器。

所述控制模塊還包括確認信息接收模塊，用于接收所述GPS模塊返回的確認信息。

車載控制器正常工作時，控制模塊與GPS模塊之間持續進行指令發送以及返回確認信息的過程。當車輛被盜GPS模塊從所述車輛上拆除時，控制模塊與GPS模塊之間持續進行指令發送以及返回確認信息的過程被迫中斷，圖10為本發明實施例提供的一種基于GPS的車輛防盜的系統中控制模塊的結構框圖，請參閱圖10，此種情形下所述控制模塊包括：

第二時間確定模塊80，用于當所述確認信息接收模塊接收所述GPS模塊返回的確認信息失敗時，確定接收所述確認信息失敗的持續時間，稱之為第二持續時間。

第二閾值獲取模塊90，用于獲取預先設定的第二時間閾值，第二時間閾值在具體的實施方式中可預先設定，諸如不小于30秒且不大于3分鐘。

第三被盜狀態確定模塊110，用于當所述第二持續時間達到所述第二時間閾值時，所述車輛的狀態確定為被盜狀態。

也即，當車主開啟防盜功能后，車輛被盜且GPS模塊從所述車輛上拆除時，控制模塊與GPS模塊之間持續進行指令發送以及返回確認信息的過程被迫中斷，控制模塊接收不到所述GPS模塊返回的確認信息，此時即開始計時，當在一定的時間(如30秒—3分鐘)內，控制模塊一直接收不到所述GPS模塊返回的確認信息，則判斷為車輛處于被盜狀態，向車輛的動力提供模塊發送限速指令，使車輛的最大速度不超過一定的閾值。

此時，由于所述GPS模塊從所述車輛上拆除，所述GPS模塊立即向所述遠程服務器發送車載電池?cái)嗦沸畔⒒駽AN總線斷路信息，所述遠程服務器的被盜信息發送模塊當接收到所述車載電池?cái)嗦沸畔⒒蛩鯟AN總線斷路信息時，向所述移動終端發送被盜信息，以提示車主車輛處于被盜狀態。

當GPS模塊由于誤判使得控制模塊沒有收到GPS模塊返回的確認信息時即開始計時，但不會立刻停車，而是在一定時間內持續判斷，只有控制模塊沒有收到GPS模塊返回的確認信息的時間持續達到時間閾值時才會限速，且由于本方案采用的防盜手段為限速而不是停車，在車輛發生誤判的情況下提升了用戶體驗。

此外，盡管在上文詳細描述中提及了系統的若干單元模塊，但是這種劃分僅僅并非強制性的。實際上，根據本發明的實施方式，上文描述的兩個或更多單元的特征和功能可以在一個單元中具體化。同樣，上文描述的一個單元的特征和功能也可以進一步劃分為由多個單元來具體化。

對于一個技術的改進可以很明顯地區分是硬件上的改進(例如，對二極管、晶體管、開關等電路結構的改進)還是軟件上的改進(對于方法流程的改進)。然而，隨著技術的發展，當今的很多方法流程的改進已經可以視為硬件電路結構的直接改進。設計人員幾乎都通過將改進的方法流程編程到硬件電路中來得到相應的硬件電路結構。因此，不能說一個方法流程的改進就不能用硬件實體模塊來實現。例如，可編程邏輯器件(Programmable Logic Device,PLD)(例如現場可編程門陣列(Field Programmable Gate Array，F(xiàn)PGA))就是這樣一種集成電路，其邏輯功能由用戶對器件編程來確定。由設計人員自行編程來把一個數字系統“集成”在一片PLD上，而不需要請芯片制造廠商來設計和制作專用的集成電路芯片2。而且，如今，取代手工地制作集成電路芯片，這種編程也多半改用“邏輯編譯器(logic compiler)”軟件來實現，它與程序開發撰寫時所用的軟件編譯器相類似，而要編譯之前的原始代碼也得用特定的編程語言來撰寫，此稱之為硬件描述語言(Hardware

Description Language，HDL)，而HDL也并非僅有一種，而是有許多種，如ABEL(Advanced Boolean Expression Language)、AHDL(Altera Hardware Description Language)、Confluence、CUPL(Cornell University Programming Language)、HDCal、JHDL(Java Hardware Description Language)、Lava、Lola、MyHDL、PALASM、RHDL(Ruby Hardware Description Language)等，目前最普遍使用的是VHDL(Very-High-Speed Integrated Circuit Hardware Description Language)與Verilog2。本領域技術人員也應該清楚，只需要將方法流程用上述幾種硬件描述語言稍作邏輯編程并編程到集成電路中，就可以很容易得到實現該邏輯方法流程的硬件電路。

控制器可以按任何適當?shù)姆绞綄?shí)現，例如，控制器可以采取例如微處理器或處理器以及存儲可由該(微)處理器執行的計算機可讀程序代碼(例如軟件或固件)的計算機可讀介質、邏輯門、開關、專用集成電路(Application Specific Integrated Circuit，ASIC)、可編程邏輯控制器和嵌入微控制器的形式，控制器的例子包括但不限于以下微控制器：ARC 625D、Atmel AT91SAM、Microchip PIC18F26K20以及Silicone Labs C8051F320，存儲器控制器還可以被實現為存儲器的控制邏輯的一部分。

本領域技術人員也知道，除了以純計算機可讀程序代碼方式實現控制器以外，完全可以通過將方法步驟進行邏輯編程來使得控制器以邏輯門、開關、專用集成電路、可編程邏輯控制器和嵌入微控制器等的形式來實現相同功能。因此這種控制器可以被認為是一種硬件部件，而對其內包括的用于實現各種功能的裝置也可以視為硬件部件內的結構。或者甚至，可以將用于實現各種功能的裝置視為既可以是實現方法的軟件模塊又可以是硬件部件內的結構。

上述實施例闡明的系統、裝置、模塊或單元，具體可以由計算機芯片或?qū)嶓w實現，或者由具有某種功能的產品來實現。

為了描述的方便，描述以上裝置時以功能分為各種單元分別描述。當然，在實施本申請時可以把各單元的功能在同一個或多個軟件和/或硬件中實現。

通過以上的實施方式的描述可知，本領域的技術人員可以清楚地了解到本申請可借助軟件加必需的通用硬件平臺的方式來實現。基于這樣的理解，本申請的技術方案本質上或者說對現有技術做出貢獻的部分可以以軟件產品的形式體現出來，該計算機軟件產品可以存儲在存儲介質中，如ROM/RAM、磁碟、光盤等，包括若干指令用以使得一臺計算機設備(可以是個人計算機，服務器，或者網絡設備等)執行本申請各個實施例或者實施例的某些部分所述的方法。

本說明書中的各個實施例均采用遞進的方式描述，各個實施例之間相同相似的部分互相參見即可，每個實施例重點說明的都是與其他實施例的不同之處。尤其，對于系統實施例而言，由于其基本相似于方法實施例，所以描述的比較簡單，相關之處參見方法實施例的部分說明即可。

本申請可用于眾多通用或?qū)Ｓ玫挠?jì)算機系統環境或配置中。例如：個人計算機、服務器計算機、手持設備或便攜式設備、平板型設備、多處理器系統、基于微處理器的系統、置頂盒、可編程的消費電子設備、網絡PC、小型計算機、大型計算機、包括以上任何系統或設備的分布式計算環境等等。

本申請可以在由計算機執行的計算機可執行指令的一般上下文中描述，例如程序模塊。一般地，程序模塊包括執行特定任務或?qū)崿F(xiàn)特定抽象數據類型的例程、程序、對象、組件、數據結構等等。也可以在分布式計算環境中實踐本申請，在這些分布式計算環境中，由通過通信網絡而被連接的遠程處理設備來執行任務。在分布式計算環境中，程序模塊可以位于包括存儲設備在內的本地和遠程計算機存儲介質中。

雖然通過實施例描繪了本申請，本領域普通技術人員知道，本申請有許多變形和變化而不脫離本申請的精神，希望所附的權利要求包括這些變形和變化而不脫離本申請的精神。
