本實用新型屬于車輛密封件領域，特別涉及一種用于車輛對開門的密封條。

背景技術：

現有技術中，有一種汽車車門密封條，其專利申請?zhí)枺?00620201046.0；申請日：2006-12-15；公告號：CN 201009713Y；公告日：2008-01-23；其結構包括車門密封條，車門密封條端頭設有塑料鑲件，塑料鑲件上設有凹槽。該密封條通過掛鉤匹配安裝在車身鈑金上，便于安裝，拆卸維修方便，其不足之處在于：對于高速運動的軌道交通車輛而言，簡單的密封是不夠的，其不僅需要具有氣密性，還要能耐受強大氣流的沖擊，目前的密封條不具有隔音、防塵、減震和抗氣流沖擊的效果；車輛對開門在開關時很容易夾到乘客，該密封條的安全性能無法得到保障。

技術實現要素：

本實用新型的目的是提供一種用于軌道交通車輛對開門的密封條，使其密封性更好，能夠隔音、防塵、減震和抗氣流沖擊，安全性能更好。

本實用新型的目的是這樣實現的：一種用于軌道交通車輛對開門的密封條，包括密封體一和密封體二，所述密封體一和密封體二相對的一側設有互相匹配的L形密封搭接部，密封體一和密封體二的密封搭接部互相中心對稱，密封體一和密封體二相背的一側均設有與型材固定相連的固定部，所述固定部包括兩個搭接在型材上的搭接邊和與型材相貼合的凸起，凸起的外周被型材包圍；所述固定部和密封搭接部之間經過渡部相連，過渡部上開設有可容氣囊管穿過的凹槽。

本實用新型使用時，將密封體一和密封體二的固定部分別對應安裝在軌道交通車輛的對開門上，使得對開門型材包圍住固定部的凸起外周，固定部的搭接邊搭接在對開門型材上，密封體和對開門型材之間形成良好密封，密封體一和密封體二的密封搭接部互相搭接形成密封，兩密封搭接部之間留有空隙，起到隔音、減震和抗氣流沖擊的效果。與現有技術相比，本實用新型的有益效果在于：密封體一和密封體二的L形密封搭接部之間形成兩道面密封，密封性能更好，兩密封搭接部之間留有空隙，能夠起到隔音、減震和抗氣流沖擊的效果；過渡部的凹槽內設置有氣囊管，當車輛對開門關閉時，如果對開門之間有乘客，氣囊會感應到并保護乘客，對開門則無法關閉，避免對開門夾傷乘客，安全性能更好。本實用新型可用于軌道交通車輛的對開門上。

為了提高密封搭接部的密封性能，所述密封搭接部上設有形變適應孔一。車輛對開門關閉時，密封體一和密封體二的密封搭接部互相擠壓，形變適應孔一發生形變，形變適應孔一不僅可以減少材料用量節省成本，還可以使得密封搭接部接觸更加緊密，提高其密封性能。

為了提高固定部與對開門型材之間的密封性能，所述固定部的凸起上設有形變適應孔二。對開門型材與固定部凸起相接觸時會發生擠壓形變，形變適應孔二形變后與對開門型材接觸更加緊密，密封性能更好，并且減少材料用量，節省成本。

作為本實用新型的進一步改進，所述固定部的凸起上設有與型材相對應的弧形槽。弧形槽使得固定部凸起與對開門型材接觸更加緊密，結構更加穩定，固定部與對開門型材之間的密封性更好。

附圖說明

圖1為本實用新型的結構示意圖。

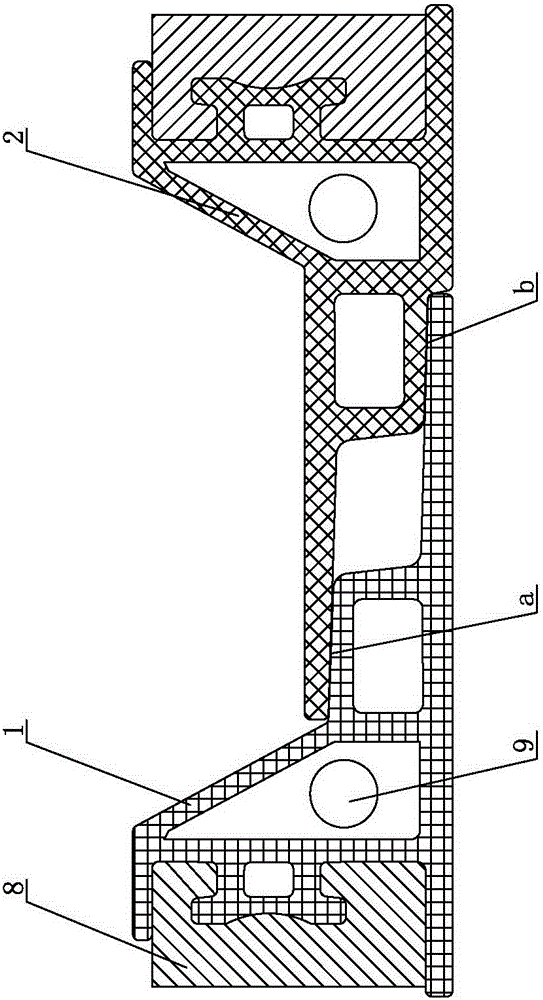

圖2為本實用新型使用時的結構示意圖。

其中，1密封體一，2密封體二，3密封搭接部，4過渡部，5固定部，501搭接邊，502凸起，6形變適應孔一，7形變適應孔二，8型材，9氣囊管。

具體實施方式

如圖1，為一種用于軌道交通車輛對開門的密封條，包括密封體一1和密封體二2，密封體一1和密封體二2相對的一側設有互相匹配的L形密封搭接部3，密封體一1和密封體二2的密封搭接部3互相中心對稱，密封體一1和密封體二2相背的一側均設有與型材8固定相連的固定部5，固定部5包括兩個搭接在型材8上的搭接邊501和與型材8相貼合的凸起502，凸起502的外周被型材8包圍；固定部5和密封搭接部3之間經過渡部4相連，過渡部4上開設有可容氣囊管9穿過的凹槽。密封搭接部3上設有形變適應孔一6。固定部5的凸起502上設有形變適應孔二7。固定部5的凸起502上設有與型材8相對應的弧形槽。

如圖2，使用時，將密封體一1和密封體二2的固定部5分別對應安裝在軌道交通車輛的對開門上，使得對開門型材8包圍住固定部5的凸起502外周，固定部5的搭接邊501搭接在對開門型材8上，密封體和對開門型材8之間形成良好密封，密封體一1和密封體二2的密封搭接部3互相搭接形成兩道密封面a和b，兩密封搭接部3之間留有空隙，起到隔音、減震和抗氣流沖擊的效果。本裝置的密封體一1和密封體二2的L形密封搭接部3之間形成兩道面密封，密封性能更好，兩密封搭接部3之間留有空隙，能夠起到隔音、減震和抗氣流沖擊的效果；過渡部4的凹槽內設置有氣囊管9，當車輛對開門關閉時，如果對開門之間有乘客，氣囊會感應到并保護乘客，對開門則無法關閉，避免對開門夾傷乘客，安全性能更好。本密封條可用于軌道交通車輛的對開門上。

本實用新型并不局限于上述實施例，在本實用新型公開的技術方案的基礎上，本領域的技術人員根據所公開的技術內容，不需要創造性的勞動就可以對其中的一些技術特征作出一些替換和變形，這些替換和變形均在本實用新型的保護范圍內。
