本實用新型涉及一種廂式貨車車廂。

背景技術：

廂式貨車具有獨立的封閉結構車廂。其機動靈活、操作方便，工作高效、運輸量大，充分利用空間及安全、可靠。廣泛適用于運輸各類貨物，各大工廠、超市、個人均適用。它是全天候的，既可以在市際各種公路上，也可在城市市區內完成運輸任務。

車廂一般都采用鐵皮制成，通常來說比較堅固。但其車門由于經常開閉，被貨物等碰撞等原因造成損壞和變形，大大降低了車廂的使用壽命。

技術實現要素：

針對上述存在的技術問題，本實用新型提供一種貨車車廂，其車門本體堅固，鉸鏈耐用。

為了解決上述技術問題，本實用新型采用的技術方案為：一種貨車車廂，包括車廂本體和車門，所述車廂本體和車門通過鉸鏈連接；所述鉸鏈包括用于固定在車廂本體上的基座以及安裝在車門上的連接板，所述連接板與基座之間通過銷軸連接；所述連接板為階梯狀分為上下兩層級，其下級底面為與車門接觸的連接面；所述連接板上級兩側設置有與其垂直的加強板；所述車門由折板制成，并且車門上設置有加強筋。

作為一種改進，所述加強筋橫向設置，用以加強車門橫向的屈服強度。由于車門通常遭受的都是橫向的沖擊，所以必須加強橫向的屈服強度來應對。

作為一種改進，所述折板上的彎折為橫向排布的矩形；所述加強筋設置在彎折與彎折之間。同理，橫向的彎折增強車門橫向的屈服強度，以應對來自橫向的沖擊。

作為一種改進，所述鉸鏈的加強板的高度與連接板下級底面齊平。不僅提高了整個連接板的強度，也增加了連接板與車門之間的接觸面積，使得焊接的面積增加，提高了連接的牢固程度。

作為一種改進，所述車門為左右對開式，車門下方設置有可往下方翻轉的副門。一些小件的貨物可以通過副門裝卸，無需將整個車門打開，省時省力。

本實用新型的有益之處在于：具有上述結構的貨車車廂，通過加固的車門以及新型結構的鉸鏈，提高車廂的耐用度。其結構簡單，效果顯著，具有較大經濟效益。

附圖說明

圖1為本實用新型結構示意圖。

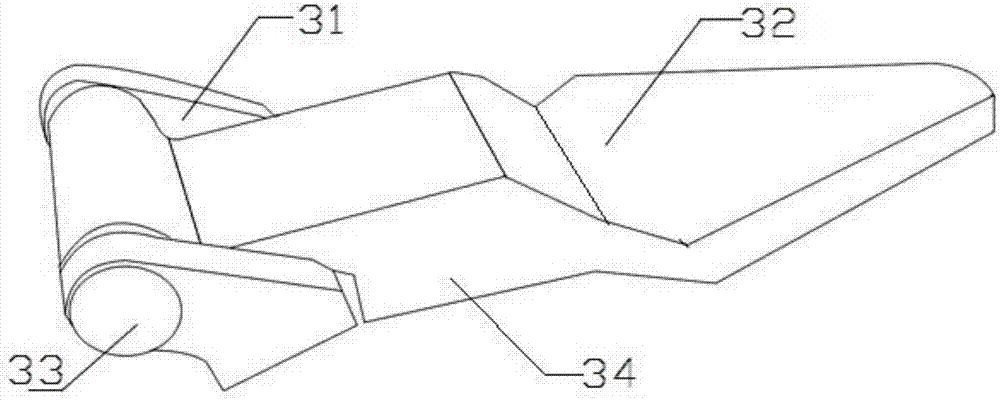

圖2為鉸鏈的結構示意圖。

圖中標記：1車廂本體、2車門、3鉸鏈、4副門、5加強筋、6彎折、31基座、32連接板、33銷軸、34加強板。

具體實施方式

下面結合附圖，對本實用新型作詳細的說明。

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

如圖1、圖2所示，本實用新型包括車廂本體1和車門2，所述車廂本體1和車門2通過鉸鏈3連接；所述鉸鏈3包括用于固定在車廂本體1上的基座31 以及安裝在車門2上的連接板32，所述連接板32與基座31之間通過銷軸33連接；所述連接板32為階梯狀分為上下兩層級，其下級底面為與車門2接觸的連接面；所述連接板2上級兩側設置有與其垂直的加強板34；鉸鏈3的加強板34的高度與連接板32下級底面齊平。所述車門2由折板制成，并且車門2上設置有加強筋5。所述加強筋5橫向設置。所述折板上的彎折6為橫向排布的矩形；所述加強筋5設置在彎折6與彎折6之間。車門2為左右對開式，車門2下方設置有可往下方翻轉的副門4。

通過對車門2的加強以及對鉸鏈3的改進，使得整個車廂更加經久耐用，大大提高了使用壽命。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
