本發明涉及車輛領域，尤其涉及車路協同領域。更具體地，本發明涉及一種車路協同系統、車路協同方法、車輛、計算機設備和計算機可讀存儲介質。

背景技術：

1、車路協同系統通常通過先進駕駛輔助系統(advanced?driver?assistancesystem，簡稱adas)來提供實時的駕駛輔助，adas系統一般具備例如自適應巡航控制(adaptive?cruise?control，簡稱acc)、自動緊急剎車(autonomous?emergency?braking，簡稱aeb)以及交通擁堵輔助(traffic?jam?assistant，簡稱tja)的基本功能，可以支持諸如方向盤角度控制、制動減速度控制、踏板加速控制接口之類的車輛的基本輔助駕駛需求。目前關于acc、aeb和tja功能的軟件算法均集成于adas系統的控制器內并且算法的數據交互接口及刷寫接口均已封裝好，因此進行車路協同系統的算法迭代及數據監控非常困難。

技術實現思路

1、本發明的目的就在于解決上述現有技術中存在的問題，提供一種改進的車路協同系統，以成本經濟且可靠的方式，提升車輛的車路協同系統的性能。

2、為此，根據本發明的一方面，提供了一種車路協同系統，所述車路協同系統包括：信息獲取模塊，所述信息獲取模塊配置成獲取車輛的車聯萬物信息；快速原型開發系統，所述快速原型開發系統包括先進駕駛輔助系統，所述先進駕駛輔助系統配置成監測所述車輛的周圍環境并生成駕駛輔助信息，所述快速原型開發系統配置成基于所述車聯萬物信息和所述駕駛輔助信息生成控制指令；執行模塊，所述執行模塊包括底盤控制器，所述底盤控制器配置成基于來自所述快速原型開發系統的所述控制指令對所述車輛的底盤進行控制。

3、根據上述技術構思，本發明可進一步包括任何一個或多個如下的可選形式。

4、在某些可選形式中，所述快速原型開發系統包括融合模型，所述融合模型配置成將所述車聯萬物信息和所述駕駛輔助信息融合并生成所述控制指令。

5、在某些可選形式中，所述快速原型開發系統包括決策模型，所述決策模型配置成響應于所生成的所述控制指令進行決策判斷。

6、在某些可選形式中，所述決策判斷包括車輛的啟動、轉向、制動和驅動中的至少一者。

7、在某些可選形式中，所述快速原型開發系統包括狀態機模型，所述狀態機模型配置成基于所述控制指令轉換所述車輛的工作狀態，以使所述底盤控制器對所述底盤進行控制。

8、在某些可選形式中，所述快速原型開發系統包括監控及標定模型，所述監控及標定模型配置成：實時監控所述快速原型開發系統的內部變量，并基于監控到的所述內部變量修改所述快速原型開發系統的預設的標定量，以對所述快速原型開發系統的性能進行標定。

9、在某些可選形式中，所述內部變量包括所述車輛的工作狀態和/或所述控制指令。

10、在某些可選形式中，所述監控及標定模型還配置成：在所述快速原型開發系統中添加觀測量以對所述內部變量進行實時監控。

11、在某些可選形式中，所述觀測量包括環境參數、外部指令和傳感器數據中的至少一者。

12、在某些可選形式中，所述快速原型開發系統包括握手模型，所述握手模型配置成與所述信息獲取模塊和所述執行模塊經由握手協議通信。

13、在某些可選形式中，所述信息獲取模塊包括路側單元，所述路側單元配置成獲取所述車輛的所述車聯萬物信息。

14、在某些可選形式中，所述信息獲取模塊還包括車載單元，所述車載單元配置成接收來自所述路側單元的所述車聯萬物信息并將所述車聯萬物信息傳輸至所述快速原型開發系統。

15、在某些可選形式中，所述快速原型開發系統配置有終端設備，所述終端設備包括顯示器和/或急停開關。

16、根據本發明的另一方面，提供了一種車路協同方法，所述車路系統方法包括：獲取車輛的車聯萬物信息；監測所述車輛的周圍環境并生成駕駛輔助信息；基于所述車聯萬物信息和所述駕駛輔助信息生成控制指令；基于所述控制指令對所述車輛的底盤進行控制。

17、在某些可選形式中，基于所述車聯萬物信息和所述駕駛輔助信息生成控制指令包括：將所述車聯萬物信息和所述駕駛輔助信息融合，并生成所述控制指令。

18、在某些可選形式中，所述車路協同方法包括：響應于所生成的所述控制指令進行決策判斷。

19、在某些可選形式中，所述車路協同方法包括：基于所述控制指令轉換所述車輛的工作狀態，以對所述底盤進行控制。

20、根據本發明的另一方面，提供了一種車輛，所述車輛包括上述的車路協同系統。

21、根據本發明的另一方面，提供了一種計算機設備，所述計算機設備包括存儲器、處理器和存儲在所述存儲器上并可由所述處理器執行的指令，其中，所述處理器執行所述指令時實現上述的車路協同方法。

22、根據本發明的另一方面，提供了一種計算機可讀存儲介質，所述計算機可讀存儲介質具有存儲在其上的計算機可執行指令，所述計算機可執行指令用于執行上述的車路協同方法。

23、根據本發明的車路協同系統通過在信息獲取模塊與執行模塊之間增加快速原型開發系統并將先進駕駛輔助系統搭載于快速原型開發系統，可實時對先進駕駛輔助系統進行迭代及優化，減少車路協同系統算法的開發周期。

技術特征：

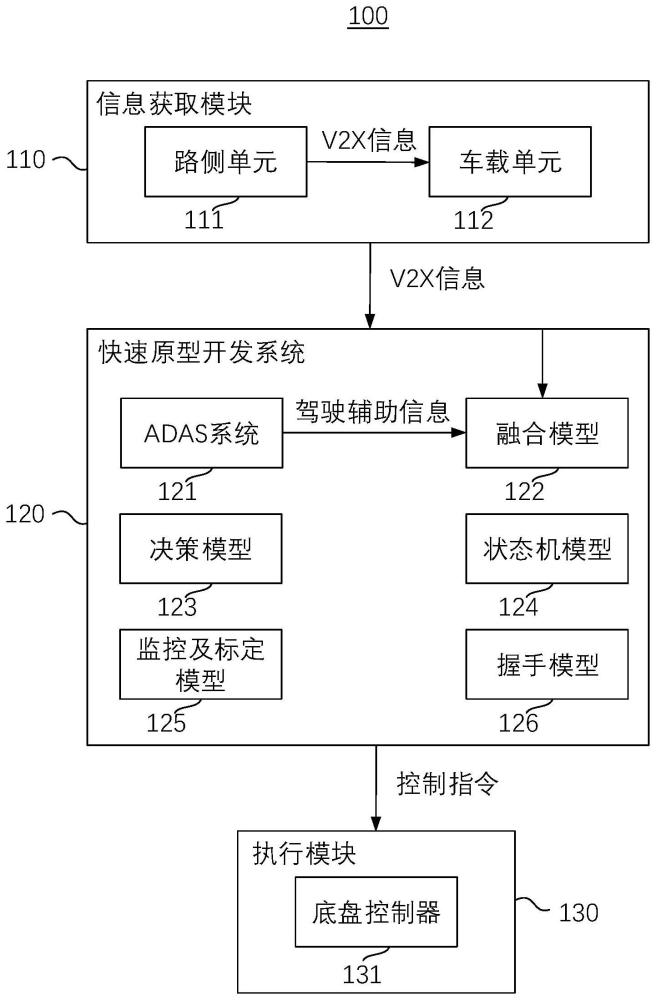

1.一種車路協同系統，其特征在于，所述車路協同系統(100)包括：

2.根據權利要求1所述的車路協同系統，其特征在于，所述快速原型開發系統(120)包括融合模型(122)，所述融合模型(122)配置成將所述車聯萬物信息和所述駕駛輔助信息融合并生成所述控制指令。

3.根據權利要求1所述的車路協同系統，其特征在于，所述快速原型開發系統(120)包括決策模型(123)，所述決策模型(123)配置成響應于所生成的所述控制指令進行決策判斷。

4.根據權利要求3所述的車路協同系統，其特征在于，所述決策判斷包括所述車輛的啟動、轉向、制動和驅動中的至少一者。

5.根據權利要求1所述的車路協同系統，其特征在于，所述快速原型開發系統(120)包括狀態機模型(124)，所述狀態機模型(124)配置成基于所述控制指令轉換所述車輛的工作狀態，以使所述底盤控制器(131)對所述底盤進行控制。

6.根據權利要求1所述的車路協同系統，其特征在于，所述快速原型開發系統(120)包括監控及標定模型(125)，所述監控及標定模型(125)配置成：實時監控所述快速原型開發系統(120)的內部變量，并基于監控到的所述內部變量修改所述快速原型開發系統(120)的預設的標定量，以對所述快速原型開發系統(120)的性能進行標定。

7.根據權利要求6所述的車路協同系統，其特征在于，所述內部變量包括所述車輛的工作狀態和/或所述控制指令。

8.根據權利要求6所述的車路協同系統，其特征在于，所述監控及標定模型(125)還配置成：在所述快速原型開發系統(120)中添加觀測量以對所述內部變量進行實時監控。

9.根據權利要求8所述的車路協同系統，其特征在于，所述觀測量包括環境參數、外部指令和傳感器數據中的至少一者。

10.根據權利要求1所述的車路協同系統，其特征在于，所述快速原型開發系統(120)包括握手模型(126)，所述握手模型(126)配置成與所述信息獲取模塊(110)和所述執行模塊(130)經由握手協議通信。

11.根據權利要求1所述的車路協同系統，其特征在于，所述信息獲取模塊(110)包括路側單元(111)，所述路側單元(111)配置成獲取所述車輛的所述車聯萬物信息。

12.根據權利要求11所述的車路協同系統，其特征在于，所述信息獲取模塊(110)還包括車載單元(112)，所述車載單元(112)配置成接收來自所述路側單元(111)的所述車聯萬物信息并將所述車聯萬物信息傳輸至所述快速原型開發系統(120)。

13.根據權利要求1所述的車路協同系統，其特征在于，所述快速原型開發系統(120)配置有終端設備，所述終端設備包括顯示器和/或急停開關。

14.一種車路協同方法，其特征在于，所述車路協同方法包括：

15.根據權利要求14所述的車路協同方法，其特征在于，基于所述車聯萬物信息和所述駕駛輔助信息生成控制指令包括：將所述車聯萬物信息和所述駕駛輔助信息融合，并生成所述控制指令(s205)。

16.根據權利要求14所述的車路協同方法，其特征在于，所述車路協同方法包括：響應于所生成的所述控制指令進行決策判斷(s206)。

17.根據權利要求14所述的車路協同方法，其特征在于，所述車路協同方法包括：基于所述控制指令轉換所述車輛的工作狀態，以對所述底盤進行控制(s207)。

18.一種車輛，其特征在于，所述車輛包括根據權利要求1至13中的任一項所述的車路協同系統。

19.一種計算機設備，其特征在于，所述計算機設備(200)包括存儲器(210)、處理器(220)和存儲在所述存儲器(210)上并可由所述處理器(220)執行的指令(211)，其中，所述處理器(220)執行所述指令(211)時實現權利要求14至17中的任一項所述的車路協同方法。

20.一種計算機可讀存儲介質，其特征在于，所述計算機可讀存儲介質具有存儲在其上的計算機可執行指令，所述計算機可執行指令用于執行根據權利要求14至17中的任一項所述的車路協同方法。

技術總結
本發明提供了一種車路協同系統、車路協同方法、車輛、計算機設備和計算機可讀存儲介質。車路協同系統包括：信息獲取模塊，配置成獲取車輛的車聯萬物信息；快速原型開發系統，包括先進駕駛輔助系統，先進駕駛輔助系統配置成監測車輛的周圍環境并生成駕駛輔助信息，快速原型開發系統配置成基于車聯萬物信息和駕駛輔助信息生成控制指令；執行模塊，包括底盤控制器，其配置成基于來自快速原型開發系統的控制指令對車輛的底盤進行控制。根據本發明的車路協同系統通過在信息獲取模塊與執行模塊之間增加快速原型開發系統并將先進駕駛輔助系統搭載于快速原型開發系統，可實時對先進駕駛輔助系統進行迭代及優化，減少車路協同系統算法的開發周期。

技術研發人員：李啟民,卜令山
受保護的技術使用者：標致雪鐵龍汽車股份有限公司
技術研發日：
技術公布日：2025/4/28
