本技術涉及agv小車，具體為一種agv小車充電口用防護機構。

背景技術：

1、automatedguidedvehicle，簡稱agv，通常也稱為agv小車，指裝備有電磁或光學等自動導航裝置，能夠沿規定的導航路徑行駛，具有安全保護以及各種移載功能的運輸車，工業應用中不需要駕駛員的搬運車，以可充電的蓄電池為其動力來源，一般可通過電腦來控制其行進路徑以及行為，或利用電磁軌道來設立其行進路徑，電磁軌道黏貼于地板上，無人搬運車則依靠電磁軌道所帶來的訊息進行移動與動作；

2、現有的agv小車的一側設置有用于充電的充電插口，其存在不便于對充電插口遮擋防塵和在充電時對充電插頭夾持固定的缺點，雖然現在已經有了很多相關的保護機構可以隔絕灰塵和雨水等，但是保護機構本身不能對充電線進行輔助的夾持固定，導致長久使用后容易出現充電線磨損和充電頭松動的情況出現。

3、因此需要一種agv小車充電口用防護機構對上述問題做出改善。

技術實現思路

1、本實用新型的目的在于提供一種agv小車充電口用防護機構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種agv小車充電口用防護機構，包括保護罩，所述保護罩上表面一側鉸接有密封蓋，所述保護罩下端與底座上表面中部固定連接，所述底座上表面四周開設有若干個安裝孔，所述保護罩內中部設置有密封機構，所述密封機構外側設置有夾持機構，所述夾持機構與保護罩內底部固定連接，所述密封蓋一側固定連接有連接卡扣；使用時，通過夾持機構的夾持可以將充電接頭固定住防止充電頭產生松動，同時也可以減少保護罩邊緣對充電線的磨損，在對充電頭防護的同時也可以對充電接頭進行穩定和保護，有效的提高了小車充電的效率和保護效果。

4、作為本實用新型優選的方案，所述夾持機構包括有夾持座，所述夾持座共設置有兩個且對稱設置于保護罩內底部兩側，兩個所述夾持座下端均開設有滑槽，兩個所述夾持座內滑動設置有一個推板，所述推板下端貫穿相鄰的滑槽且與滑槽滑動連接。

5、作為本實用新型優選的方案，所述夾持座內部均設置有若干個彈簧，所述彈簧一端與夾持座內一側固定連接，所述彈簧另一端與相鄰的推板一側固定連接，所述連接桿設置有若干個且對稱設置于兩個夾持座相鄰一側，所述連接桿一端與相鄰的夾持座一側貫穿滑動連接且與相鄰的推板一側固定連接。

6、作為本實用新型優選的方案，所述連接桿另一端固定連接有一個夾持板。

7、作為本實用新型優選的方案，所述密封機構包括有密封圈，所述密封圈與保護罩底中部固定連接，所述密封圈外側設置有橡膠圈，所述橡膠圈與保護罩內底部固定連接，將充電口貫穿密封圈塞進保護罩中，通過密封圈和橡膠圈可以在接頭的部位提供好的密封效果。

8、作為本實用新型優選的方案，所述密封蓋一端固定連接有限位框。

9、作為本實用新型優選的方案，所述密封蓋下表面一側固定連接有密封條，所述密封條與密封槽貼合，所述密封槽開設于保護罩上表面一側，通過設置的密封條和密封槽，可以在非充電時為整個保護罩提供好的密封效果，從而更好地保護充電口。

10、與現有技術相比，本實用新型的有益效果是：

11、1、本實用新型中，使用時，通過夾持機構的夾持可以將充電接頭固定住防止充電頭產生松動，同時也可以減少保護罩邊緣對充電線的磨損，在對充電頭防護的同時也可以對充電接頭進行穩定和保護，有效的提高了小車充電的效率和保護效果。

12、2、本實用新型中，將充電口貫穿密封圈塞進保護罩中，通過密封圈和橡膠圈可以在接頭的部位提供好的密封效果，通過設置的密封條和密封槽，可以在非充電時為整個保護罩提供好的密封效果，從而更好地保護充電口。

技術特征：

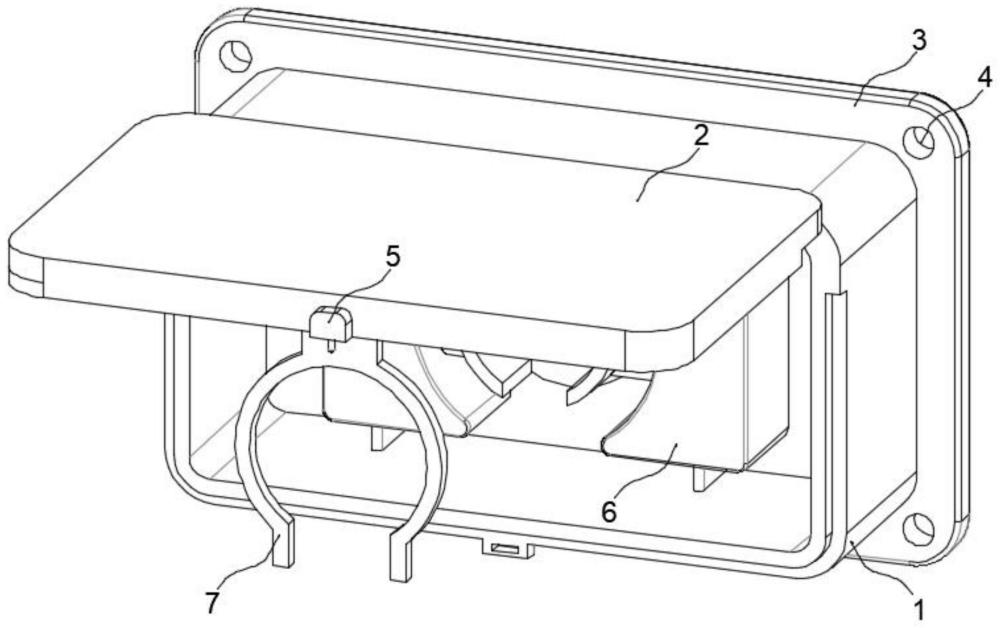

1.一種agv小車充電口用防護機構，包括保護罩（1），其特征在于：所述保護罩（1）上表面一側鉸接有密封蓋（2），所述保護罩（1）下端與底座（3）上表面中部固定連接，所述底座（3）上表面四周開設有若干個安裝孔（4），所述保護罩（1）內中部設置有密封機構（8），所述密封機構（8）外側設置有夾持機構（6），所述夾持機構（6）與保護罩（1）內底部固定連接，所述密封蓋（2）一側固定連接有連接卡扣（5）。

2.根據權利要求1所述的一種agv小車充電口用防護機構，其特征在于：所述夾持機構（6）包括有夾持座（13），所述夾持座（13）共設置有兩個且對稱設置于保護罩（1）內底部兩側，兩個所述夾持座（13）下端均開設有滑槽（18），兩個所述夾持座（13）內滑動設置有一個推板（14），所述推板（14）下端貫穿相鄰的滑槽（18）且與滑槽（18）滑動連接。

3.根據權利要求2所述的一種agv小車充電口用防護機構，其特征在于：所述夾持座（13）內部均設置有若干個彈簧（15），所述彈簧（15）一端與夾持座（13）內一側固定連接，所述彈簧（15）另一端與相鄰的推板（14）一側固定連接，所述推板（14）一側固定連接有若干個連接桿（17），所述連接桿（17）設置有若干個且對稱設置于兩個夾持座（13）相鄰一側，所述連接桿（17）一端與相鄰的夾持座（13）一側貫穿滑動連接且與相鄰的推板（14）一側固定連接。

4.根據權利要求3所述的一種agv小車充電口用防護機構，其特征在于：所述連接桿（17）另一端固定連接有一個夾持板（16）。

5.根據權利要求1所述的一種agv小車充電口用防護機構，其特征在于：所述密封機構（8）包括有密封圈（11），所述密封圈（11）與保護罩（1）底中部固定連接，所述密封圈（11）外側設置有橡膠圈（12），所述橡膠圈（12）與保護罩（1）內底部固定連接。

6.根據權利要求1所述的一種agv小車充電口用防護機構，其特征在于：所述密封蓋（2）一端固定連接有限位框（7）。

7.根據權利要求1所述的一種agv小車充電口用防護機構，其特征在于：所述密封蓋（2）下表面一側固定連接有密封條（9），所述密封條（9）與密封槽（10）貼合，所述密封槽（10）開設于保護罩（1）上表面一側。

技術總結
本技術涉及AGV小車技術領域，尤其為一種AGV小車充電口用防護機構，包括保護罩，所述保護罩上表面一側鉸接有密封蓋，所述保護罩下端與底座上表面中部固定連接，所述底座上表面四周開設有若干個安裝孔，所述保護罩內中部設置有密封機構，所述密封機構外側設置有夾持機構，所述夾持機構與保護罩內底部固定連接，本技術，通過夾持機構的夾持可以將充電接頭固定住防止充電頭產生松動，同時也可以減少保護罩邊緣對充電線的磨損，在對充電頭防護的同時也可以對充電接頭進行穩定和保護，有效的提高了小車充電的效率和保護效果。

技術研發人員：陸利平,姜曉偉,費平,游龍錦,臧璇
受保護的技術使用者：宿遷駿圖智能裝備有限公司
技術研發日：20240314
技術公布日：2025/4/28
