本公開涉及一種用于車輛的窗戶眩光抑制系統。

背景技術：

1、期望一種用于抑制或防止由車輛駕駛員所看到的車窗眩光的系統。

技術實現思路

1、在一個示例性實施例中，車廂包括第一顯示器和第一微型百葉窗結構，第一顯示器被配置成朝向車廂內的駕駛員參考位置照射光，第一微型百葉窗結構設置在第一顯示器上，第一微型百葉窗結構被配置成減小穿過其中的來自第一顯示器的光的角度范圍并照射減小角度的光。

2、除了本文所述的一個或多個特征之外，所述第一微型百葉窗結構包括第一部分和第二部分，所述第一部分被配置為將穿過其中的光照射為在第一方向上具有第一中心軸線的光，所述第二部分將穿過其中的光照射為在不同于所述第一方向的第二方向上具有第二中心軸線的光。

3、除了本文描述的一個或多個特征之外，第一方向垂直于第一顯示器。

4、除了本文所述的一個或多個特征之外，第一微型百葉窗結構的第二部分設置在第一顯示器的邊緣上。

5、除了本文所述的一個或多個特征之外，所述第一微型百葉窗結構包括第三部分，所述第三部分照射穿過其中的光作為在第三方向上具有第三中心軸線的光，所述第三方向不同于所述第一方向和所述第二方向。

6、除了本文所述的一個或多個特征之外，第一部分設置在第一顯示器的中心處，第一微型百葉窗結構的第二部分設置在第一顯示器的邊緣上，并且第一微型百葉窗結構的第三部分設置在第一顯示器上的第一部分和第二部分之間。

7、除了本文所述的一個或多個特征之外，第一顯示器是儀表板顯示器。

8、除了本文描述的一個或多個特征之外，第一顯示器是信息娛樂系統顯示器。

9、除了本文所述的一個或多個特征之外，所述車廂還包括駕駛員側窗，其中所述信息娛樂系統顯示器被配置成朝向所述車廂內的駕駛員參考位置和乘客參考位置兩者照射光，并且其中所述第一微型百葉窗結構被構造成使得由此照射的角度減小的光都不會入射在所述駕駛員側窗上。

10、除了本文描述的一個或多個特征之外，第一顯示器包括儀表板顯示器和信息娛樂系統顯示器。

11、除了本文所述的一個或多個特征之外，所述車廂還包括第二顯示器和設置在所述第二顯示器上的第二微型百葉窗結構，所述第二微型百葉窗結構被配置為減小穿過其中的來自所述第二顯示器的光的角度范圍并將所述光照射為減小角度的光，其中由所述第一微型百葉窗結構照射的所述減小角度的光比由所述第二微型百葉窗結構照射的所述減小角度的光窄。

12、除了本文描述的一個或多個特征之外，第一顯示器是儀表板顯示器，并且第二顯示器是信息娛樂系統顯示器。

13、除了本文所述的一個或多個特征之外，所述車廂還包括形成在所述第一顯示器上的偏振結構。

14、除了本文所述的一個或多個特征之外，偏振結構透射水平偏振光，同時限制垂直偏振光穿過其中。

15、除了本文所述的一個或多個特征之外，所述車廂還包括駕駛員側窗和形成在所述駕駛員側窗上的抗反射結構。

16、除了本文所述的一個或多個特征之外，所述車廂還包括駕駛員側窗和形成在所述駕駛員側窗上的抗反射結構。

17、除了本文所述的一個或多個特征之外，所述車廂還包括駕駛員側窗，其中所述第一微型百葉窗結構被構造成使得由此照射的所述減小角度的光都不會入射在所述駕駛員側窗上。

18、除了本文描述的一個或多個特征之外，第一顯示器被配置為照射水平偏振光而不會照射垂直偏振光。

19、在另一示例性實施例中，車廂包括顯示器和偏振結構，該顯示器被配置為朝向車廂內的駕駛員參考位置照射光，該偏振結構設置在顯示器上，該偏振結構透射水平偏振光，同時限制垂直偏振光穿過該偏振結構。

20、在又一示例性實施例中，一種車輛包括駕駛員座椅、駕駛員側窗、配置成朝向駕駛員座椅正上方的駕駛員參考位置照射光的儀表板顯示器、設置在儀表板顯示器上并配置成減小來自儀表板顯示器的穿過其中的光的角度范圍的第一微型百葉窗結構、設置在儀表板顯示器上并配置成透射水平偏振光同時限制垂直偏振光穿過其中的第一偏振結構、配置成朝向駕駛員參考位置照射光的信息娛樂系統顯示器，第二微型百葉窗結構，所述第二微型百葉窗結構設置在所述信息娛樂系統顯示器上并且被配置成減小穿過其中的來自所述信息娛樂系統顯示器的光的角度范圍，第二偏振結構，所述第二偏振結構設置在所述信息娛樂系統顯示器上并且被配置成透射水平偏振光同時限制垂直偏振光穿過，以及抗反射結構，所述抗反射結構設置在所述駕駛員側窗上。

21、當結合附圖時，根據以下詳細描述，本公開內容的上述特征和優點以及其它特征和優點是顯而易見的。

技術特征：

1.車輛車廂，所述車輛車廂包括：

2.根據權利要求1所述的車輛車廂，其中，所述第一微型百葉窗結構包括：

3.根據權利要求2所述的車輛車廂，其中所述第一方向垂直于所述第一顯示器。

4.根據權利要求1所述的車輛車廂，其中，所述第一顯示器是儀表板顯示器。

5.根據權利要求1所述的車輛車廂，其中所述第一顯示器是信息娛樂系統顯示器。

6.根據權利要求1所述的車輛車廂，還包括：

7.根據權利要求1所述的車輛車廂，還包括形成在所述第一顯示器上的偏振結構。

8.根據權利要求7所述的車輛車廂，其中，所述偏振結構透射穿過其中的水平偏振光，同時限制垂直偏振光穿過其中。

9.根據權利要求1所述的車輛車廂，還包括：

10.根據權利要求1所述的車輛車廂，其中，所述第一顯示器被配置為照射水平偏振光而不照射垂直偏振光。

技術總結

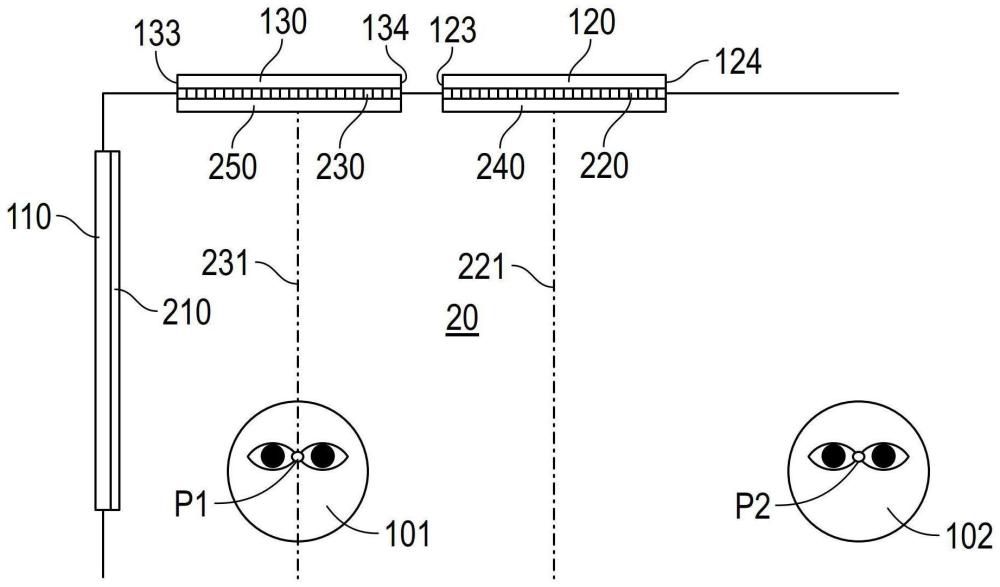

一種車輛車廂包括第一顯示器和第一微型百葉窗結構，所述第一顯示器被配置成朝向車廂內的駕駛員參考位置照射光，所述第一微型百葉窗結構設置在第一顯示器上，所述第一微型百葉窗結構被配置成減小從第一顯示器穿過其中的光的角度范圍并照射減小角度的光。

技術研發人員：G·X·王,C·王
受保護的技術使用者：通用汽車環球科技運作有限責任公司
技術研發日：
技術公布日：2025/4/28
