本發明涉及一種用于機動車的牽引電網。

背景技術：

1、牽引電網的典型結構由牽引電池、逆變器和電機組成。在此，已知關于如何構建這樣的牽引電網的各個部件的多種不同拓?fù)浣Y(jié)構。為了降低電流，力求在車輛側以盡可能高的電壓工作。例如，已知其中牽引電池的額定電壓為800v的牽引電網。這導致半導體開關的介電強度中的問題，從而針對這種類型的牽引電網提出了3級逆變器，如例如在de?10?2016206?945?a1中描述的那樣。另一問題是不統一的充電基礎設施，其中既存在400v?dc充電樁又存在800v?dc充電樁。根據所使用的拓?fù)浣Y(jié)構，最大充電功率在此不能得到充分利用，而或電路復雜度非常高。

2、此外，通常存在如下期望，即，充電也可以利用交流電壓進行。在這種情況下，在交流電壓充電接口和高壓電池之間布置有將交流電壓轉換成直流電壓的整流器。在此，附加地可以設置有使經整流的電壓適配于高壓電池的電壓水平的dc/dc轉換器。

3、從de?10?2019?106?485?a1中已知一種weissach整流器布置結構，該整流器布置結構可適配于交流電壓充電側上的不同配置方案。

4、從us10,562,404b1中已知另一種牽引電網，該牽引電網設計成，從單相、兩相或三相交流電壓源中充電。

5、在此，提出如下技術問題，即，牽引電網盡可能緊湊且有較少構件地構造。

技術實現思路

1、本發明所基于的技術問題是，創造一種更緊湊的牽引電網。

2、該技術問題的解決方案通過根據本發明的牽引電網得出。

3、用于機動車的牽引電網包括至少一個高壓電池、dc/dc轉換器、由至少兩個串聯的電容器構成并具有中性點的中間回路電容器、逆變器和三相ac充電接口。在此，三條ac充電線路與交流電壓濾波器連接。逆變器具有三個半橋，其中，每個半橋關聯有單片bidfet，其中，bidfet的高壓側晶體管分別與其相關聯的半橋的中心抽頭(mittelabgriff)連接，并且bidfet的低壓側晶體管分別與中間回路電容器的中性點連接。此外，三條ac充電線路與半橋的中心抽頭連接或可與中心抽頭連接。在此，bidfet可以集成到逆變器的模塊殼體中，其中，bidfet優選地布置在半橋的一個或多個電路板上。借助于雙向fet，可將pfc整流器集成到逆變器中，從而可以省去單獨的整流器，其中，通過在逆變器中的布置方案，設計非常緊湊，這附加地也簡化了冷卻。此外，bidfet實現稍后還將更詳細地描述的其它優點。如此，在集成的整流器的相應的雙向設計方案中，實現車對電網、車對家庭和車對公共設施充電，使得牽引電網也可以用作用于其它機動車的移動充電樁。

4、在一種實施方式中，dc/dc轉換器構造為雙向升壓-降壓斬波器。這允許最大化的自由度。如此，例如可以使用不同的充電設施(400v或800v)，并且可以設定逆變器處的用于電機的最優工作點的期望的電壓，即使高壓電池的電壓顯著下降。由此，高壓電池于是可以由na/鈉電池單格構成，其具有比鋰離子電池單格更大的電壓擾動。

5、此外，dc/dc轉換器也可以構造為兩相、三相或多相的交錯式dc/dc轉換器，其中，dc/dc轉換器也可以構造為非對稱交錯式dc/dc轉換器。交錯式dc/dc轉換器的優點是，功率可以被劃分，從而必須對各個結構元件提出更低的要求，但其中，結構元件數量增加。非對稱交錯式dc/dc轉換器的另一個優點是，可以降低低功率范圍內的損耗。

6、在一種備選的實施方式中，dc/dc轉換器構造為降壓斬波器，其將逆變器處的較高電壓向下轉換成高壓電池的較低電壓。在此，降壓斬波器也可以雙向地構造，從而在行駛運行中升高高壓電池的較低電壓。

7、在一種實施方式中，dc/dc轉換器構造為單向降壓斬波器，其中，在高壓電池和中間回路電容器之間布置有至少一條具有至少一個開關元件的旁通線路，其中，在一個或多個開關元件的閉合狀態中，dc/dc轉換器被橋接。由此，可以使用具有較低載流能力的結構元件，因?yàn)槠鋬H必須承載充電電流，反之，較大的行駛電流經由旁通線路引導。由此，節省成本。

8、在另一種實施方式中，控制裝置如此構造，使得在行駛運行中如此控制bidfet，從而產生3級脈沖模式。由此，減少電機處的馬達諧波，從而降低馬達損耗。因此，bidfet在充電運行中用作整流器的組成部分，并且在行駛運行中用作逆變器的組成部分。

9、在一種備選的實施方式中，半橋的晶體管和bidfet關聯有相同的柵極驅動器，其中，存在切換裝置，該切換裝置如此構造，從而使柵極驅動器在ac充電運行中與bidfet相關聯，并且在行駛運行中與半橋的晶體管相關聯。在此，在ac充電運行中，借助于晶體管的續流二極管和bidfet形成單向整流器。由此，可以節省六個柵極驅動器，但其中，于是到電網或其它部件中的反饋不再可以進行，并且在行駛運行中也僅可以設定2級脈沖模式。

10、在另一種實施方式中，設置有切換裝置，該切換裝置如此構造，使得在ac充電運行中將電機與ac充電線路斷開。由此，在ac充電運行中可以將電機切換成無電壓的，從而不在電機處產生不期望的驅動力矩。

11、在另一種實施方式中，在ac充電接口和逆變器之間布置有ac濾波器(交流電壓濾波器)和有源漏電電流濾波器，其中，后者尤其是用于接觸保護。

12、在另一種實施方式中，bidfet構造為gan-bidfet，其可以非常低損耗地工作。

13、半橋的晶體管例如構造為sic晶體管，但也可以構造為gan晶體管。

技術特征：

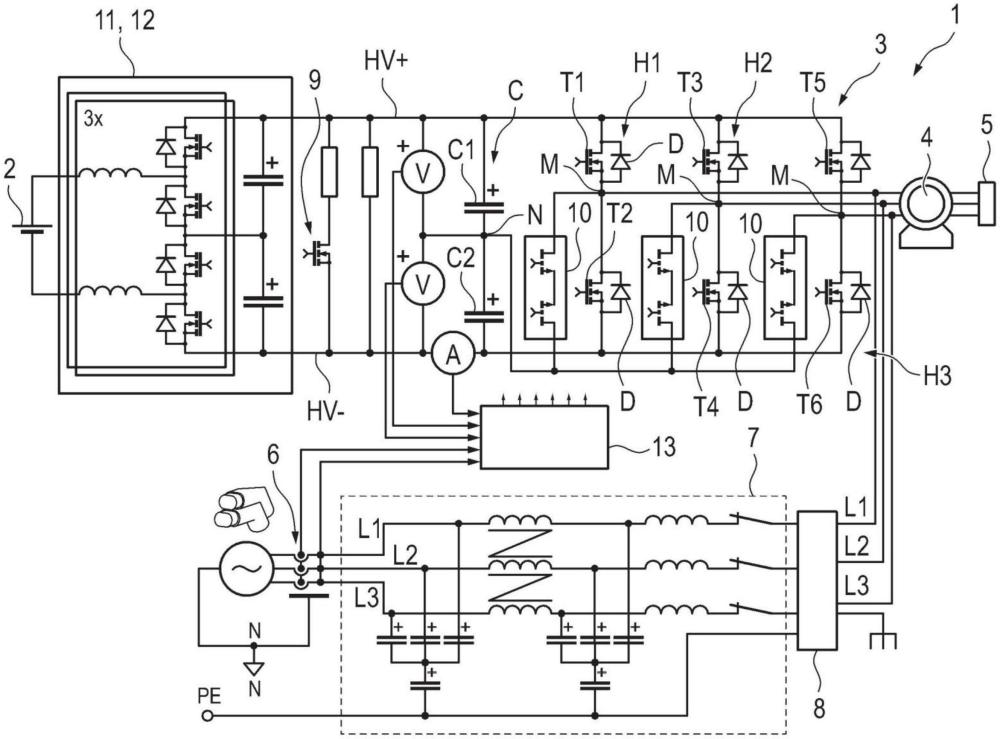

1.一種用于機動車的牽引電網(1)，其包括至少一個高壓電池(2)、dc/dc轉換器(11)、由至少兩個串聯的電容器(c1,c2)形成并具有中性點(n)的中間回路電容器、逆變器(3)和三相ac充電接口(6)，其中，三條ac充電線路(l1-l3)與交流電壓濾波器(7)連接，其中，所述逆變器(3)具有三個半橋(h1-h3)，其中，每個半橋(h1-h3)關聯有單片bidfet(10)，其中，所述bidfet(10)的高壓側晶體管分別與其相關聯的半橋(h1-h3)的中心抽頭連接，并且所述bidfet(10)的低壓側晶體管分別與所述中間回路電容器的中性點(n)連接，其中，所述三條ac充電線路(l1-l3)與所述半橋(h1-h3)的中心抽頭連接。

2.根據權利要求1所述的牽引電網，其特征在于，所述dc/dc轉換器(11)構造為雙向升壓-降壓斬波器(12)。

3.根據權利要求1所述的牽引電網，其特征在于，所述dc/dc轉換器(11)構造為降壓斬波器(16)。

4.根據權利要求3所述的牽引電網，其特征在于，在所述高壓電池(2)和所述中間回路電容器之間布置有至少一條具有至少一個開關元件(18)的旁通線路(17)，其中，在所述開關元件(18)的閉合狀態中，所述dc/dc轉換器(11)被橋接。

5.根據上述權利要求中任一項所述的牽引電網，其特征在于，控制裝置(13)如此構造，使得在行駛運行中如此操控所述bidfet(10)，從而產生3級脈沖模式。

6.根據權利要求1至5中任一項所述的牽引電網，其特征在于，所述半橋(h1-h3)的晶體管(t1-t6)和所述bidfet(10)關聯有相同的柵極驅動器，其中，存在切換裝置，所述切換裝置如此構造，從而使所述柵極驅動器在ac充電運行中與所述bidfet(10)相關聯，并且在行駛運行中與所述半橋(h1-h3)的晶體管(t1-t6)相關聯。

7.根據上述權利要求中任一項所述的牽引電網，其特征在于，設置有切換裝置(19)，所述切換裝置如此構造，使得在ac充電運行中將電機(4)與所述ac充電線路(l1-l3)斷開。

8.根據上述權利要求中任一項所述的牽引電網，其特征在于，在所述ac充電接口(6)和所述逆變器(3)之間布置有交流電壓濾波器(7)和有源漏電電流濾波器(8)。

9.根據上述權利要求中任一項所述的牽引電網，其特征在于，所述bidfet(10)構造為gan-bidfet。

技術總結
本發明涉及一種用于機動車的牽引電網(1)，其包括至少一個高壓電池(2)、DC/DC轉換器(11)、由至少兩個串聯的電容器(C1,C2)形成并具有中性點(N)的中間回路電容器(C)、逆變器(3)和三相AC充電接口(6)，其中，三條AC充電線路(L1?L3)與交流電壓濾波器(7)連接，其中，逆變器(3)具有三個半橋(H1?H3)，其中，每個半橋(H1?H3)關聯有單片BIDFET(10)，其中，BIDFET(10)的高壓側晶體管分別與其相關聯的半橋(H1?H3)的中心抽頭(M)連接，并且BIDFET(10)的低壓側晶體管分別與中間回路電容器(C)的中性點(N)連接，其中，三條AC充電線路(L1?L3)與半橋(H1?H3)的中心抽頭(M)連接。

技術研發人員：R·庫施
受保護的技術使用者：大眾汽車股份公司
技術研發日：
技術公布日：2025/4/24
