本技術涉及運輸機器人領域，具體地說，尤其涉及一種具有高性能減震驅動模塊的智能運輸機器人。

背景技術：

1、運輸機器人指裝有電磁或光學等自動導引裝置，由計算機控制，能夠沿著指定路線行駛的運輸機器人。廣泛運用在工程搬運，倉儲物流，智能停車，港口運輸?shù)阮I(lǐng)域。具有高性能減震驅動模塊的智能運輸機器人通常設置有驅動模塊，以驅動具有運輸機器人行進。

2、隨著運輸機器人技術的發展，及使用場景的精細化，對驅動模塊的整體尺寸及產品的可靠性，傳動驅動精度提出了更高的要求。但是現有驅動模塊結構復雜，體積較大，占用空間大，傳動精度不高等問題的存在，使用場景比較局限。如單輪舵輪加減震架方案驅動模塊，占用輸送機器人空間大，僅適用于外形尺寸較大的輸送機器人，適用性差。單輪舵輪驅動模塊在進行換向時輪子與地面之間直接進行滑動摩擦，損傷地面。在不平的地面上，機器人行駛時易產生劇烈振動，不僅影響所運輸物品的安全，還可能損傷機器自身結構，降低使用壽命。傳統的減震措施往往無法有效平衡減震效果與結構強度，影響整體穩定性。目前需要一種新型的運輸機器人，能夠顯著提升其在復雜環境下的通過性、減震性能、轉向控制精度以及動力系統的效率和維護便捷性。

技術實現思路

1、本實用新型的目的，在于提供一種具有高性能減震驅動模塊的智能運輸機器人，以解決現有技術運輸機器人通過性差，并且減震與穩定性差的問題。

2、本實用新型是通過以下技術方案實現的：

3、一種具有高性能減震驅動模塊的智能運輸機器人，包括驅動模塊，所述驅動模塊包括鉸接減震組件，鉸接減震組件包括安裝支架ⅰ，安裝支架ⅰ上設有動力輪組件，安裝支架ⅰ通過鉸接軸連接有導向座，鉸接軸上設有墊片，可通過墊片調整其前后方向游隙；所述的動力輪組件包括伺服電機，所述的伺服電機連接有行走輪；導向座通過彈簧與調整組件連接，調整組件包括回轉支撐安裝板，回轉支撐安裝板上設有光軸底座和調整座，光軸底座上固定設有光軸，光軸底部設有限位板，導向座與光軸滑動連接，彈簧一端連接調整座，另一端連接導向座。導向座和調整組件相對位置發生變化時，彈簧正壓力也隨之改變，驅動模塊驅動輪對地面正壓力也隨之變化。

4、進一步地，所述回轉支撐安裝板包括回轉支撐軸承，回轉支撐軸承的外圈與內圈均可相對于軸線旋轉，安裝板上設有限位塊，回轉支撐軸承的內圈固定回轉支撐安裝板上，回轉支撐軸承的外圈與外部運輸機器人連接。

5、進一步地，所述的回轉支撐安裝板上設有回轉齒輪和編碼器，編碼器上設有小齒輪，小齒輪與回轉齒輪連接；用于反饋驅動模塊轉向角度信號

6、進一步地，所述的回轉支撐安裝板上設有安裝支架ⅲ，安裝支架ⅲ上設有接近開關，接近開關與限位塊配合，起到驅動模塊軟限位作用。

7、進一步地，所述的回轉支撐安裝板上設有護線圈；驅動模塊地動力線線束及信號線線束從彈簧、調整座及護線圈中間穿出。

8、進一步地，所述的調整座通過調整螺釘安裝在回轉支撐安裝板底部，調整螺釘可以調整調整座沿垂直地面方向上的相對位置。

9、進一步地，所述的伺服電機與行走輪之間連接有行星減速機，行星減速機連接有平行齒輪箱，平行齒輪箱連接有行走輪；行星減速機可以根據需求替換不同速比。

10、進一步地，所述的平行齒輪箱上設有安裝支架ⅱ，安裝支架ⅱ上設有電機驅動器和驅動電阻。

11、進一步地，所述的動力輪組件數量為兩個，兩個所述動力輪組件沿安裝支架ⅰ軸線方向成180度對稱設置，所述的行走輪的材料采用聚氨酯。

12、進一步地，所述的導向座上設有襯套ⅰ和襯套ⅱ，導向座通過襯套ⅰ與光軸滑動連接；導向座通過襯套ⅱ與鉸接軸旋轉連接。

13、與現有技術相比，本實用新型的有益效果是：

14、1.本實用新型通過采用鉸接減震組件和導向座與彈簧的連接的方式，使得機器人能更好地適應地面起伏，即使在不平坦的地形中也能保持穩定行駛，減少了震動對貨物及機器人本身的損害。

15、2.本實用新型采用回轉支撐軸承、編碼器和接近開關配合地方式，實現了對運輸機器人行進方向的精確控制和角度監測，允許運輸機器人在狹小空間內精準轉向，提升了操作靈活性和自動化程度。

16、3.本實用新型的動力輪組件配置了伺服電機、行星減速機和平行齒輪箱，形成了高效的傳動系統，確保了強大的驅動力和動態負載均衡，即便在遭遇打滑情況時也能通過調節彈簧壓力來恢復牽引力。

17、4.本實用新型提升運輸機器人在復雜環境中的通過能力、操作精度、動力效率及長期運行的可靠性，解決了傳統運輸機器人在適應性、穩定性、控制精度和動力效率方面的不足。

技術特征：

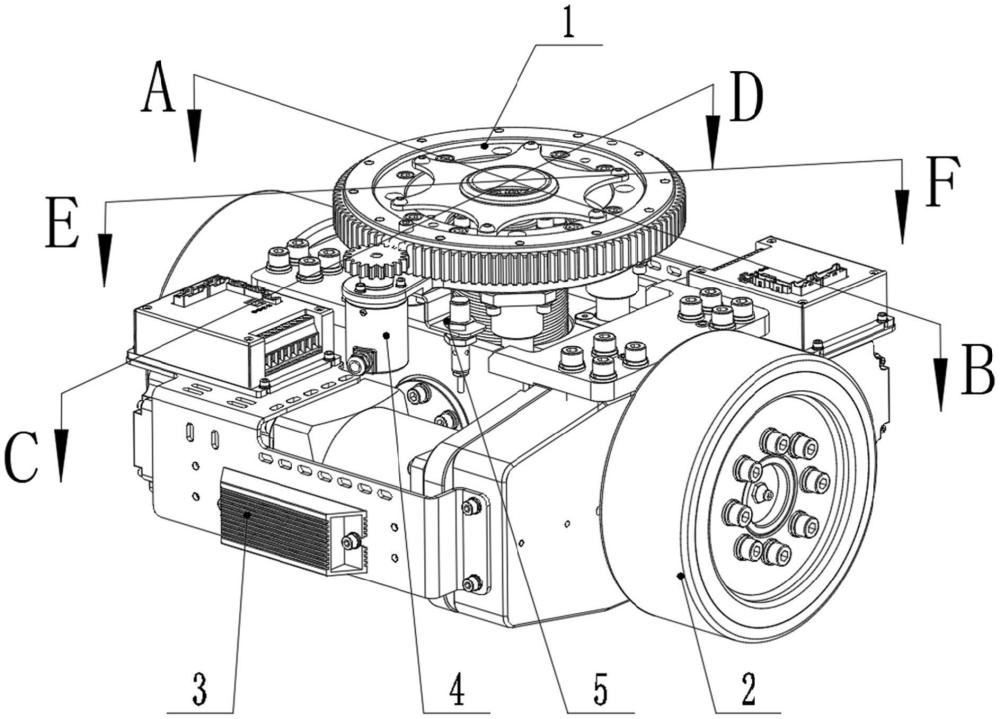

1.一種具有高性能減震驅動模塊的智能運輸機器人，包括驅動模塊，其特征在于：所述驅動模塊包括鉸接減震組件(1)，鉸接減震組件(1)包括安裝支架ⅰ(11)，安裝支架ⅰ(11)上設有動力輪組件(2)，安裝支架ⅰ(11)通過鉸接軸(12)連接有導向座(13)；所述的動力輪組件(2)包括伺服電機(21)，所述的伺服電機(21)連接有行走輪(24)；導向座(13)通過彈簧(16)與調整組件(14)連接，調整組件(14)包括回轉支撐安裝板(141)，回轉支撐安裝板(141)上設有光軸底座(142)和調整座(144)，光軸底座(142)上固定設有光軸(143)，光軸(143)底部設有限位板(146)，導向座(13)與光軸(143)滑動連接，彈簧(16)一端連接調整座(144)，另一端連接導向座(13)。

2.根據權利要求1所述的具有高性能減震驅動模塊的智能運輸機器人，其特征在于：所述回轉支撐安裝板(141)包括回轉支撐軸承(15)，回轉支撐軸承(15)的外圈與內圈均可相對于軸線旋轉，安裝板上設有限位塊(151)，回轉支撐軸承(15)的內圈固定回轉支撐安裝板(141)上，回轉支撐軸承(15)的外圈與外部運輸機器人連接。

3.根據權利要求2所述的具有高性能減震驅動模塊的智能運輸機器人，其特征在于：所述的回轉支撐安裝板(141)上設有回轉齒輪和編碼器(42)，編碼器(42)上設有小齒輪(41)，小齒輪(41)與回轉齒輪連接。

4.根據權利要求2所述的具有高性能減震驅動模塊的智能運輸機器人，其特征在于：所述的回轉支撐安裝板(141)上設有安裝支架ⅲ(51)，安裝支架ⅲ(51)上設有接近開關(52)，接近開關(52)與限位塊(151)配合。

5.根據權利要求2所述的具有高性能減震驅動模塊的智能運輸機器人，其特征在于：所述的回轉支撐安裝板(141)上設有護線圈(152)。

6.根據權利要求1所述的具有高性能減震驅動模塊的智能運輸機器人，其特征在于：所述的調整座(144)通過調整螺釘(147)安裝在回轉支撐安裝板(141)底部。

7.根據權利要求1所述的具有高性能減震驅動模塊的智能運輸機器人，其特征在于：所述的伺服電機(21)與行走輪(24)之間連接有行星減速機(22)，行星減速機(22)連接有平行齒輪箱(23)，平行齒輪箱(23)連接有行走輪(24)。

8.根據權利要求7所述的具有高性能減震驅動模塊的智能運輸機器人，其特征在于：所述的平行齒輪箱(23)上設有安裝支架ⅱ(33)，安裝支架ⅱ(33)上設有電機驅動器(31)和驅動電阻(32)。

9.根據權利要求7所述的具有高性能減震驅動模塊的智能運輸機器人，其特征在于：所述的動力輪組件(2)數量為兩個，兩個所述動力輪組件(2)沿安裝支架ⅰ(11)軸線方向成180度對稱設置，所述的行走輪(24)的材料采用聚氨酯。

10.根據權利要求1所述的具有高性能減震驅動模塊的智能運輸機器人，其特征在于：所述的導向座(13)上設有襯套ⅰ(132)和襯套ⅱ(134)，導向座(13)通過襯套ⅰ(132)與光軸(143)滑動連接；導向座(13)通過襯套ⅱ(134)與鉸接軸(12)旋轉連接。

技術總結
本技術公開了一種具有高性能減震驅動模塊的智能運輸機器人，它屬于運輸機器人領域，其解決現有技術運輸機器人通過性差，并且減震與穩定性差的問題。它主要包括驅動模塊，所述驅動模塊包括鉸接減震組件，鉸接減震組件上設有動力輪組件，安裝支架Ⅰ通過鉸接軸連接有導向座；導向座通過彈簧與調整組件連接，調整組件包括回轉支撐安裝板，回轉支撐安裝板上設有光軸底座和調整座，光軸底座上固定設有光軸，光軸底部設有限位板，導向座與光軸滑動連接。本技術通過采用鉸接減震組件和導向座與彈簧的連接，使得機器人能更好地適應地面起伏，即使在不平坦的地形中也能保持穩定行駛，減少了震動對機器人本身的損害。

技術研發人員：張鵬程,毛玉喜,田洪云,劉金尚
受保護的技術使用者：臨沂臨工智能信息科技有限公司
技術研發日：20240627
技術公布日：2025/4/28
