本技術屬于車輛，特別是涉及一種折疊桌板、座椅總成及車輛。

背景技術：

1、目前，為了滿足車內乘員的置物需求，折疊桌板成為越來越多車型搭載使用的裝置。在現有技術中，車輛座椅后的折疊桌板中可以集成無線充電功能，該方案需要設置導線以對無線充電模塊和電源進行電連接，但上述方案中的導線往往需要穿過折疊機構所處的位置之后，再與安裝在車輛座椅上的電源線(電源線連接電源)進行電連接，如此，在折疊桌板的折疊機構運動時，折疊機構易與穿過該折疊位置的導線產生干涉，從而導致導線容易損壞斷裂，同時也會影響折疊桌板的美觀性。

技術實現思路

1、本實用新型針對現有技術中折疊桌板的折疊位置設置的導線易產生干涉等技術問題，提供了一種折疊桌板、座椅總成及車輛。

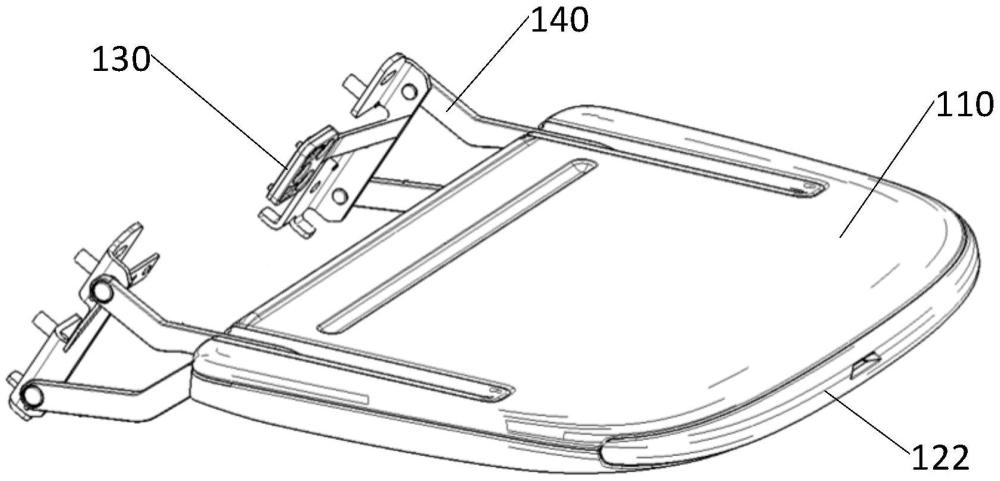

2、鑒于以上技術問題，本實用新型實施例提供一種折疊桌板，包括桌板本體、安裝在所述桌板本體上的用電組件、安裝在目標件上的安裝支架，以及可折疊連接在所述桌板本體以及所述安裝支架之間的金屬折疊組件；所述金屬折疊組件與所述用電組件電連接并用于傳導電能至所述用電組件。

3、可選地，所述折疊桌板還包括連接電源的導電組件；所述導電組件通過所述金屬折疊組件與所述用電組件電連接，以實現將所述電源的電能傳導至所述用電組件。

4、可選地，所述導電組件包括第一導線組和第二導線組；所述第一導線組電連接在所述電源與所述金屬折疊組件的第一端之間，所述第二導線組電連接在所述用電組件與所述金屬折疊組件的第二端之間。

5、可選地，所述導電組件還包括設置在所述安裝支架上的金屬彈片，所述第一導線組遠離所述電源的一端與所述金屬彈片電連接，所述金屬彈片用于在所述桌板本體處于打開位置時與所述金屬折疊組件的第一端電連接。

6、可選地，所述桌板本體包括金屬框架，所述金屬折疊組件通過第一金屬螺釘轉動連接所述金屬框架；

7、所述折疊桌板還包括設置在所述金屬框架與所述第一金屬螺釘之間并用于隔離所述金屬框架與所述第一金屬螺釘的第一絕緣軸套；所述第二導線組遠離所述用電組件的一端通過所述第一金屬螺釘與所述金屬折疊組件電連接。

8、可選地，所述安裝支架為導電金屬件；所述金屬折疊組件通過第二金屬螺釘轉動安裝在所述安裝支架上；

9、所述折疊桌板還包括設置在所述金屬折疊組件與所述第二金屬螺釘之間的第二絕緣軸套。

10、可選地，所述用電組件包括安裝在所述桌板本體上的無線充電模塊；和/或

11、所述用電組件包括安裝在所述桌板本體上的氛圍燈。

12、可選地，所述金屬折疊組件包括第一折疊件和第二折疊件；所述第一折疊件和所述第二折疊件的第一端均與所述安裝支架轉動連接，所述第一折疊件和所述第二折疊件的第二端均與所述桌板本體轉動連接；所述第一折疊件和所述第二折疊件對稱設置在所述桌板本體的相對兩側。

13、一種座椅總成，包括座椅靠背，以及所述折疊桌板；所述折疊桌板通過所述安裝支架安裝在所述座椅靠背上。

14、一種車輛，包括所述座椅總成。

15、本實用新型提供的折疊桌板中，安裝支架與桌板本體之間設置可折疊的金屬折疊組件，從而在可以利用金屬折疊組件實現桌板本體與安裝支架之間的折疊與打開的同時，還可以通過金屬折疊組件與用電組件之間電連接將電能傳導至用電組件，如此，利用金屬折疊組件本身具有的導電性能進行導電，而無需在金屬折疊組件對應的穿設導線，避免了導線與金屬折疊組件的折疊運動之間的相互干涉等，也提高了折疊桌板的美觀性。

技術特征：

1.一種折疊桌板，其特征在于，包括桌板本體、安裝在所述桌板本體上的用電組件、安裝在目標件上的安裝支架，以及可折疊連接在所述桌板本體以及所述安裝支架之間的金屬折疊組件；所述金屬折疊組件與所述用電組件電連接并用于傳導電能至所述用電組件。

2.根據權利要求1所述的折疊桌板，其特征在于，所述折疊桌板還包括連接電源的導電組件；所述導電組件通過所述金屬折疊組件與所述用電組件電連接，以實現將所述電源的電能傳導至所述用電組件。

3.根據權利要求2所述的折疊桌板，其特征在于，所述導電組件包括第一導線組和第二導線組；所述第一導線組電連接在所述電源與所述金屬折疊組件的第一端之間，所述第二導線組電連接在所述用電組件與所述金屬折疊組件的第二端之間。

4.根據權利要求3所述的折疊桌板，其特征在于，所述導電組件還包括設置在所述安裝支架上的金屬彈片，所述第一導線組遠離所述電源的一端與所述金屬彈片電連接，所述金屬彈片用于在所述桌板本體處于打開位置時與所述金屬折疊組件的第一端電連接。

5.根據權利要求3所述的折疊桌板，其特征在于，所述桌板本體包括金屬框架，所述金屬折疊組件通過第一金屬螺釘轉動連接所述金屬框架；

6.根據權利要求1所述的折疊桌板，其特征在于，所述安裝支架為導電金屬件；所述金屬折疊組件通過第二金屬螺釘轉動安裝在所述安裝支架上；

7.根據權利要求1所述的折疊桌板，其特征在于，所述用電組件包括安裝在所述桌板本體上的無線充電模塊；和/或

8.根據權利要求1所述的折疊桌板，其特征在于，所述金屬折疊組件包括第一折疊件和第二折疊件；所述第一折疊件和所述第二折疊件的第一端均與所述安裝支架轉動連接，所述第一折疊件和所述第二折疊件的第二端均與所述桌板本體轉動連接；所述第一折疊件和所述第二折疊件對稱設置在所述桌板本體的相對兩側。

9.一種座椅總成，其特征在于，包括座椅靠背，以及如權利要求1至8任意一項所述的折疊桌板；所述折疊桌板通過所述安裝支架安裝在所述座椅靠背上。

10.一種車輛，其特征在于，包括如權利要求9所述的座椅總成。

技術總結
本技術提供一種折疊桌板、座椅總成及車輛，所述折疊桌板包括桌板本體、安裝在桌板本體上的用電組件、安裝在目標件上的安裝支架，以及可折疊連接在桌板本體以及安裝支架之間的金屬折疊組件；金屬折疊組件與所述用電組件電連接并用于傳導電能至所述用電組件。本技術在通過金屬折疊組件實現電能傳導的基礎上提高了折疊桌板的美觀性。

技術研發人員：孫建團,關業通,王宜,丘偉棟,王占
受保護的技術使用者：廣州汽車集團股份有限公司
技術研發日：20240627
技術公布日：2025/4/28
