本技術涉及兒童安全座椅，特別涉及一種兒童安全座椅支撐腿卡合機構。

背景技術：

1、在當今汽車普及的時代，兒童安全座椅作為保障兒童乘車安全的重要裝備，其設計與功能日益受到家長們的關注。在這些安全座椅中，支撐腿作為穩定座椅結構、防止晃動和傾翻的關鍵部件，其重要性不言而喻。然而，在實際應用中，支撐腿的設計與應用卻面臨著不少問題看，由于不同車型的車內空間、座椅形狀和尺寸各異，這就要求支撐腿必須具備一定的通用性和可調節性，以適應不同車型的需求，所以往往需要支撐腿具有能夠伸縮和固定的結構，現有的兒童安全座椅中設置有可以進行伸縮和折疊的支撐腿，但是這需要使用人員通過手動將支撐腿抽出后再進行打開，這增加了攜帶兒童的使用人員的負擔，這些可能對兒童的乘車安全構成威脅。

2、所以需要一種兒童安全座椅支撐腿卡合機構來解決此問題。

技術實現思路

1、針對上述情況，為克服現有技術之缺陷，本實用新型之目的就是提供一種兒童安全座椅支撐腿卡合機構，有效的解決了上述問題。

2、其解決的技術方案是，本實用新型包括底座，底座上安裝有座椅，底座前端的底部設有控制部，控制部內滑動設置有拉手盒，拉手盒上轉動安裝有支撐腿，底座上設有用于容納支撐腿的第一容納槽，拉手盒內有與第一容納槽連通的容納區，容納區內轉動安裝有一頂壓件，頂壓件靠近支撐腿的一端有按壓部，頂壓件的靠近控制部的另一端設有定位凸起，控制部上還設有與定位凸起位置對應的凹槽，容納區內還設有對頂壓件的定位凸起部施加方向向上的力的彈簧。

3、優選的，所述的控制部的側面設有滑槽，拉手盒上設有與滑槽滑動連接的滑塊。

4、優選的，所述的滑塊的兩端還設有限位板，限位板的寬度大于滑槽的寬度。

5、優選的，所述的滑塊設置在拉手盒內，滑塊的兩端穿過拉手盒伸入至滑槽內，滑塊上設有一固定軸，頂壓件轉動安裝在固定軸上，頂壓件的定位凸起靠近滑塊的一端設有安裝槽，彈簧設置在安裝槽內，彈簧的一端與安裝槽的頂面連接，彈簧的另一端與滑塊連接。

6、優選的，所述的滑塊包括兩個對稱的安裝件組裝而成，頂壓件安裝在兩個安裝件的連接處，兩個安裝件上還設有用于容納頂壓件的避讓槽。

7、優選的，所述的固定軸內部設有空腔，至少一個安裝件內設有螺紋，通過空腔內安裝螺釘以使兩個安裝件固定。

8、優選的，所述的第一容納槽的兩側設有彈性限位塊。

9、優選的，所述的支撐腿通過轉動軸轉動安裝在拉手盒上，轉動軸上設有扭轉彈簧，扭轉彈簧的一端與拉手盒連接，扭轉彈簧的另一端與支撐腿連接。

10、優選的，所述的支撐腿的下端還設有支撐腳，第一容納槽處還設有用于容納支撐腳的第二容納槽。

11、優選的，所述的底座上安裝有外殼，控制部設置在外殼內。

12、優選的，所述的第二容納槽包括靠近第一容納槽的進入區和遠離第一容納槽的限位區，進入區的寬度大于等于支撐腳的寬度，限位區小于支撐腳的寬度

13、本實用新型的有益效果是：

14、1.當不需要使用支撐腿時，通過轉動和滑動設計，支撐腿和拉手盒可以完全收納在底座和控制部內，不占用車內寶貴的可用空間，提高了空間利用率。

15、2.用戶只需簡單地通過拉、推拉手盒或者轉動支撐腿等動作即可實現支撐腿的展開、固定或者收納，并且頂壓件與彈簧配合、扭轉彈簧與支撐腿的配合，實現了對拉手盒的自動定位和固定以及對支撐腿的自動彈出以及定位，無需復雜的操作步驟，提高了使用的便捷性。

16、3.滑塊和頂壓件的設計考慮了安裝的便捷性，特別是通過避讓槽和安裝槽的設置，使得零部件之間的裝配更加順暢，同時也便于后續的維護與更換。

技術特征：

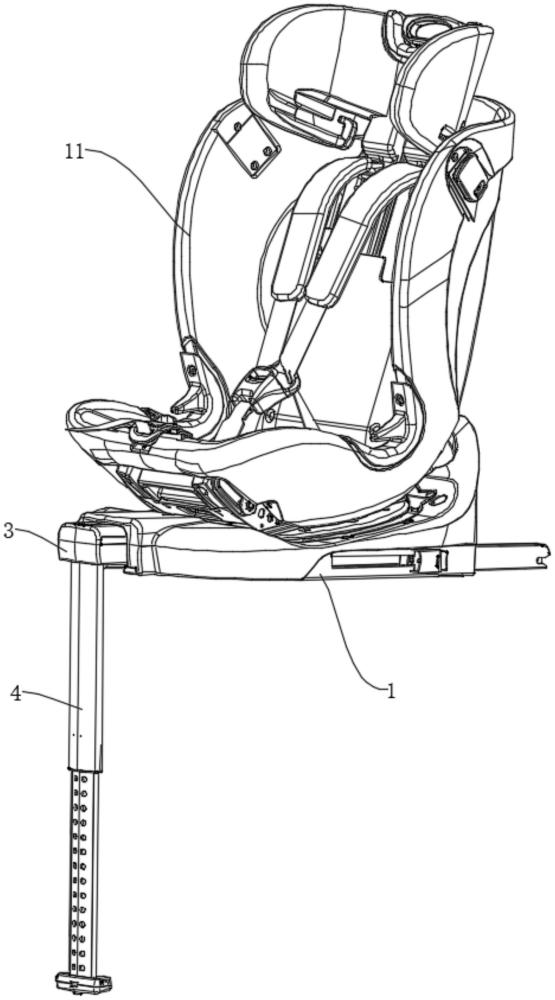

1.一種兒童安全座椅支撐腿卡合機構，包括底座(1)，底座(1)上安裝有座椅(11)，其特征在于，底座(1)前端的底部設有控制部(2)，控制部(2)內滑動設置有拉手盒(3)，拉手盒(3)上轉動安裝有支撐腿(4)，底座(1)上設有用于容納支撐腿(4)的第一容納槽(12)，拉手盒(3)內有與第一容納槽(12)連通的容納區(31)，容納區(31)內轉動安裝有一頂壓件(5)，頂壓件(5)靠近支撐腿(4)的一端有按壓部(51)，頂壓件(5)的靠近控制部(2)的另一端設有定位凸起(52)，控制部(2)上還設有與定位凸起(52)位置對應的凹槽(21)，容納區(31)內還設有對頂壓件(5)的定位凸起(52)部施加方向向上的力的彈簧(53)。

2.根據權利要求1所述的一種兒童安全座椅支撐腿卡合機構，其特征在于，所述的控制部(2)的側面設有滑槽(22)，拉手盒(3)上設有與滑槽(22)滑動連接的滑塊(32)。

3.根據權利要求2所述的一種兒童安全座椅支撐腿卡合機構，其特征在于，所述的滑塊(32)的兩端還設有限位板(321)，限位板(321)的寬度大于滑槽(22)的寬度。

4.根據權利要求2或3所述的一種兒童安全座椅支撐腿卡合機構，其特征在于，所述的滑塊(32)設置在拉手盒(3)內，滑塊(32)的兩端穿過拉手盒(3)伸入至滑槽(22)內，滑塊(32)上設有一固定軸(322)，頂壓件(5)轉動安裝在固定軸(322)上，頂壓件(5)的定位凸起(52)靠近滑塊(32)的一端設有安裝槽(54)，彈簧(53)設置在安裝槽(54)內，彈簧(53)的一端與安裝槽(54)的頂面連接，彈簧(53)的另一端與滑塊(32)連接。

5.根據權利要求4所述的一種兒童安全座椅支撐腿卡合機構，其特征在于，所述的滑塊(32)包括兩個對稱的安裝件(323)組裝而成，頂壓件(5)安裝在兩個安裝件(323)的連接處，兩個安裝件(323)上還設有用于容納頂壓件(5)的避讓槽(324)。

6.根據權利要求5所述的一種兒童安全座椅支撐腿卡合機構，其特征在于，所述的固定軸(322)內部設有空腔，至少一個安裝件(323)內設有螺紋，通過空腔內安裝螺釘以使兩個安裝件(323)固定。

7.根據權利要求1所述的一種兒童安全座椅支撐腿卡合機構，其特征在于，所述的第一容納槽(12)的兩側設有彈性限位塊(121)。

8.根據權利要求1所述的一種兒童安全座椅支撐腿卡合機構，其特征在于，所述的支撐腿(4)通過轉動軸(41)轉動安裝在拉手盒(3)上，轉動軸(41)上設有扭轉彈簧(42)，扭轉彈簧(42)的一端與拉手盒(3)連接，扭轉彈簧(42)的另一端與支撐腿(4)連接。

9.根據權利要求1所述的一種兒童安全座椅支撐腿卡合機構，其特征在于，所述的支撐腿(4)的下端還設有支撐腳(43)，第一容納槽(12)處還設有用于容納支撐腳(43)的第二容納槽(13)；

10.根據權利要求1所述的一種兒童安全座椅支撐腿卡合機構，其特征在于，所述的底座(1)上安裝有外殼，控制部(2)設置在外殼內。

技術總結
一種兒童安全座椅支撐腿卡合機構，包括底座，底座上安裝有座椅，底座前端的底部設有控制部，控制部內滑動設置有拉手盒，拉手盒上轉動安裝有支撐腿，底座上設有用于容納支撐腿的第一容納槽，拉手盒內有與第一容納槽連通的容納區，容納區內轉動安裝有一頂壓件，頂壓件靠近支撐腿的一端有按壓部，頂壓件的靠近控制部的另一端設有定位凸起，控制部上還設有與定位凸起位置對應的凹槽；通過轉動和滑動設計，支撐腿和拉手盒可以完全收納在底座和控制部內，不占用車內寶貴的可用空間，提高了空間利用率；用戶只需簡單地通過拉、推拉手盒或者轉動支撐腿等動作即可實現支撐腿的展開、固定或者收納，提高了使用的便捷性。

技術研發人員：艾延增
受保護的技術使用者：臺前縣永佳羽毛制品有限公司
技術研發日：20240812
技術公布日：2025/4/28
