本申請涉及汽車，具體而言，涉及一種汽車頂棚和車輛。

背景技術：

1、近年來，隨著汽車內飾檔次的不斷提高，客戶對汽車駕駛室的視覺體驗也在不斷提高，相對的對汽車內飾的整體性要求也相應變高，導致零件在整車裝配過程中對產品精度要求變高。

2、老式的頂棚與裝飾面板的連接，依靠頂棚與裝飾面板緊密配合的卡緊力。此安裝方式要求裝飾面板與頂棚產品尺寸穩定性高。因頂棚為軟內飾，成型切割后剛性差，無法達到安裝卡緊力，裝飾面板因重力作用或在拉拽裝飾面板時會發生向下的位移，導致裝飾面板與頂棚之間的間隙增大。

技術實現思路

1、基于上述的不足，本申請?zhí)峁┝艘环N汽車頂棚和車輛，以改善相關技術中汽車頂棚與裝飾面板之間的連接問題。

2、本申請是這樣實現的：

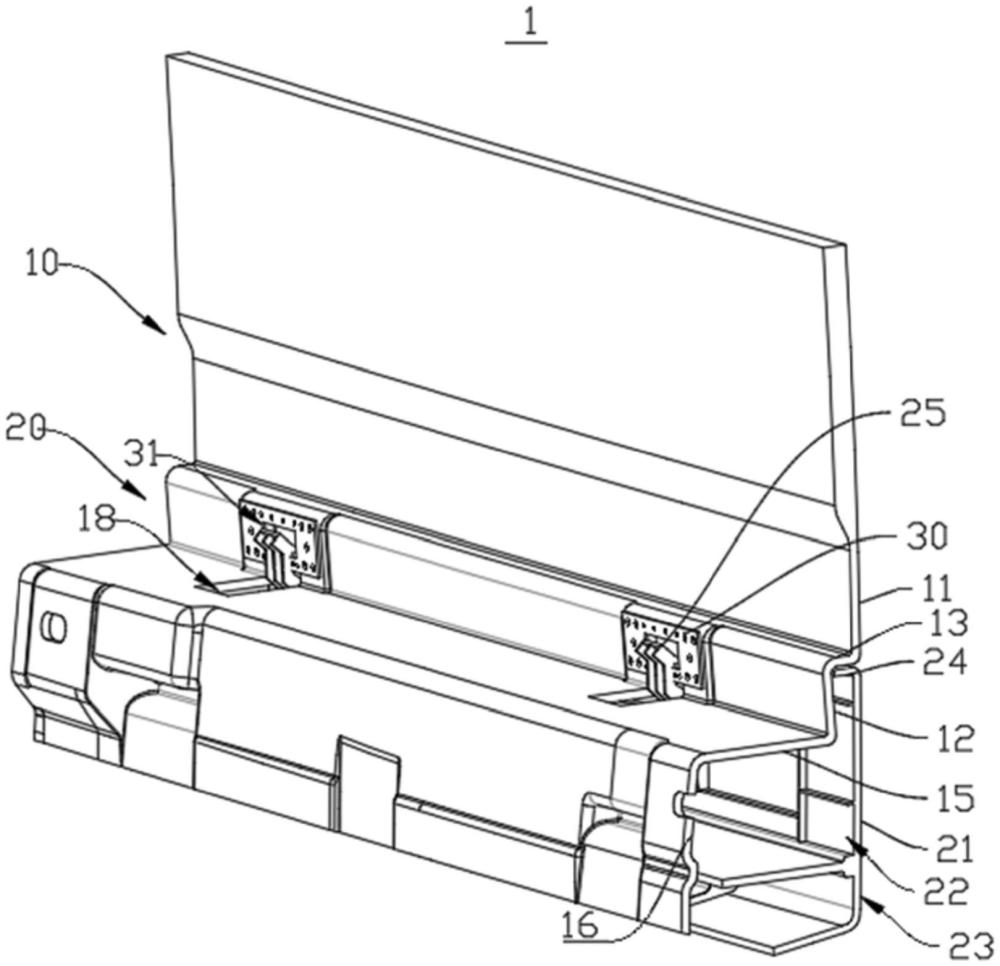

3、在第一方面，本申請的示例提供了一種汽車頂棚，包括頂棚本體、加固板和裝飾面板。頂棚本體具有豎向設置的第一段板和位于第一段板下方的豎向設置的第二段板，以及橫向設置的連接于第一段板底端和第二段板頂端之間的第三段板；豎向設置的加固板連接于第二段板，加固板開設有第一連接孔，加固板的強度大于頂棚本體的強度；裝飾面板朝向第二段板的方向彎折，且頂板與第二段板抵接，裝飾面板的豎板的靠近第二段板的一側設置有掛鉤，掛鉤掛設于第一連接孔。

4、在上述實現過程中，在頂棚本體的第二段板處設置加固板，在裝飾面板的豎板的靠近第二段板的一側設置掛鉤，可以利用掛鉤掛設于加固板處的第一連接孔，將裝飾面板固定于頂棚本體。并且，將裝飾面板的頂板設置成朝向第二段板的方向彎折，頂板能夠與第二段板抵接，以對裝飾面板進行橫向支撐。加固板的強度大于頂棚本體的強度，將裝飾面板掛設于頂棚本體處的加固板，連接更加穩定，在裝飾面板重力作用或受一定程度的拉拽作用下，裝飾面板不易向下滑移，能夠降低裝飾面板頂板與頂棚本體第一段板底端之間的間距增大的幾率。

5、結合第一方面，在一種可選的實施方式中，裝飾面板的豎板具有相對設置的正面和背面，掛鉤設置于背面，正面與第一段板背離第二段板的一側共面。

6、在上述實現過程中，裝飾面板豎板的背離掛鉤一側的正面與頂棚本體的第一段板的背離第二段板的一側共面，能夠提升駕駛室內頂棚本體和裝飾面板搭接結構的整體美觀性。

7、結合第一方面，在一種可選的實施方式中，加固板粘接于第二段板背離第一段板的一側。

8、在上述實現過程中，將加固板設置在第二段板背離第一段板的一側，可以將掛鉤繞過第二段板掛設于加固板處，還可以利用掛鉤與頂板共同形成的對第二段板的抵接力夾緊頂棚本體。

9、結合第一方面，在一種可選的實施方式中，第二段板設置有與第一連接孔連通的第二連接孔，掛鉤掛設于第一連接孔和第二連接孔。

10、在上述實現過程中，將掛鉤同時掛設于第一連接孔和第二連接孔，能夠提高加固板與頂棚本體之間的連接強度，提高汽車頂棚的穩定性。

11、結合第一方面，在一種可選的實施方式中，頂棚本體還包括橫向設置的第四段板，第四段板的一端與第二段板的底端連接，第四段板的另一端朝向遠離第一段板的方向延伸，且第四段板設置有用于與鈑金件連接的連接段板。

12、在上述實現過程中，在頂棚本體的第二段板的底端設置第四段板，可以利用連接于第四段板處的連接段板與車輛中的鈑金件進行連接。

13、結合第一方面，在一種可選的實施方式中，第四段板設置有第三連接孔，掛鉤穿過第三連接孔掛設于第一連接孔和第二連接孔。

14、在上述實現過程中，在第四段板設置第三連接孔，可以將掛鉤穿過第三連接孔掛設于第一連接孔和第二連接孔。

15、結合第一方面，在一種可選的實施方式中，掛鉤包括支撐臂和鉤體，支撐臂的第一端豎向設置于裝飾面板的豎板的背面；支撐臂的第二端豎向設置，位于加固板背離第二段板的一側；鉤體傾斜設置于第二端。

16、在上述實現過程中，掛鉤的第一端豎向設置于裝飾面板的豎板的背面，能夠提高掛鉤與裝飾面板豎板之間的連接穩定性。將掛鉤的第二端豎向設置抵靠于加固板背離第一段板的一側，能夠利用頂板和掛鉤第二端夾緊加固板和頂棚本體，提高汽車頂棚的整體穩定性。鉤體傾斜設置于第二端，能夠利用傾斜設置的鉤體鉤住加固板處的第一連接孔。

17、結合第一方面，在一種可選的實施方式中，裝飾面板的豎板的背面的底端凸出設置有連接板，連接板遠離豎板的一側設置有螺紋連接孔，螺紋連接孔用于與儲物盒連接。

18、在上述實現過程中，在裝飾面板的底端凸出設置連接板，在連接板處設置螺紋連接孔，以便于在裝飾面板的下方通過螺紋連接孔連接儲物盒。

19、結合第一方面，在一種可選的實施方式中，第二段板間隔設置有多個加固板，豎板間隔設置有多個與加固板處的第一連接孔一一對應的掛鉤。

20、在上述實現過程中，在第二段板處間隔設置多個加固板，并在裝飾面板豎板處設置多個與加固板處的第一連接孔一一對應的掛鉤，能夠進一步提高裝飾面板與頂棚本體之間的連接穩定性。

21、在第二方面，本申請的示例提供了一種車輛，包括鈑金件和第一方面提供的汽車頂棚；頂棚本體連接于鈑金件的側頂。

22、在上述實現過程中，將第一方面提供的頂棚本體連接于鈑金件的側頂，將裝飾面板通過掛鉤掛設于加固板，實現裝飾面板與頂棚本體的連接，裝飾面板在自身重力或拉拽作用力下不容易向下滑移，能夠降低裝飾面板頂端與頂棚本體第一段板底端之間的間距增大的幾率，提高車輛的穩定性和駕駛室內的美觀性。

技術特征：

1.一種汽車頂棚，其特征在于，包括：

2.根據權利要求1所述的汽車頂棚，其特征在于，所述裝飾面板的所述豎板具有相對設置的正面和背面，所述掛鉤設置于所述背面，所述正面與所述第一段板背離所述第二段板的一側共面。

3.根據權利要求2所述的汽車頂棚，其特征在于，所述加固板粘接于所述第二段板背離所述第一段板的一側。

4.根據權利要求3所述的汽車頂棚，其特征在于，所述第二段板設置有與所述第一連接孔連通的第二連接孔，所述掛鉤掛設于所述第一連接孔和所述第二連接孔。

5.根據權利要求4所述的汽車頂棚，其特征在于，所述頂棚本體還包括橫向設置的第四段板，所述第四段板的一端與所述第二段板的底端連接，所述第四段板的另一端朝向遠離所述第一段板的方向延伸，且所述第四段板設置有用于與鈑金件連接的連接段板。

6.根據權利要求5所述的汽車頂棚，其特征在于，所述第四段板設置有第三連接孔，所述掛鉤穿過所述第三連接孔掛設于所述第一連接孔和所述第二連接孔。

7.根據權利要求6所述的汽車頂棚，其特征在于，所述掛鉤包括支撐臂和鉤體，所述支撐臂的第一端豎向設置于所述豎板的所述背面；所述支撐臂的第二端豎向設置，位于所述加固板背離所述第二段板的一側；所述鉤體傾斜設置于所述第二端。

8.根據權利要求2所述的汽車頂棚，其特征在于，所述豎板的所述背面的底端凸出設置有連接板，所述連接板遠離所述豎板的一側設置有螺紋連接孔，所述螺紋連接孔用于與儲物盒連接。

9.根據權利要求1-8任一項所述的汽車頂棚，其特征在于，所述第二段板間隔設置有多個所述加固板，所述豎板間隔設置有多個與所述加固板處的所述第一連接孔一一對應的所述掛鉤。

10.一種車輛，其特征在于，包括鈑金件和權利要求1-9任一項所述的汽車頂棚；所述頂棚本體連接于所述鈑金件的側頂。

技術總結
一種汽車頂棚和車輛，屬于汽車技術領域。汽車頂棚包括頂棚本體、加固板和裝飾面板。頂棚本體具有豎向設置的第一段板和位于第一段板下方的豎向設置的第二段板，以及橫向設置的連接于第一段板底端和第二段板頂端之間的第三段板；豎向設置的加固板連接于第二段板，加固板開設有第一連接孔，加固板的強度大于頂棚本體的強度；裝飾面板朝向第二段板的方向彎折，且頂板與第二段板抵接，裝飾面板豎板的靠近第二段板的一側設置有掛鉤，掛鉤掛設于第一連接孔，利用掛鉤與加固板的連接能夠降低裝飾面板向下滑移的幾率。

技術研發人員：楊燚,顧曉東,王蘭鋒
受保護的技術使用者：江陰協統汽車附件有限公司
技術研發日：20240724
技術公布日：2025/4/28
