本技術涉及清障車，具體來講是一種新型清障車平板機構。

背景技術：

1、現有的清障車平板機構存在以下問題：

2、1)板面上方焊接有綁帶環，導致車輛上車時的阻力增大；

3、2)絞盤放在平板側面，絞盤處前端空間浪費，且需要增加一整套鋼絲繩換向滑輪及滑輪支座，結構復雜；

4、3)板面上的孔為長圓孔，捆扎綁帶時無法固定方向；

5、4)平板前龍門架為幾個部件裝配而成，無法保證使用強度。

技術實現思路

1、針對現有技術中存在的缺陷，本實用新型的目的在于提供一種新型清障車平板機構，設計帶導向功能的綁帶孔來滿足綁帶環和平板板面長圓孔的組合功能；絞盤設計在平板中間不僅能滿足使用要求，還可以節約板面空間且絞盤左右空間的凹槽可以存放救援物資；平板前端龍門架做成整體式的不僅能滿足使用強度，而且還會降低裝配工時。

2、為達到以上目的，本實用新型采取的技術方案是：一種新型清障車平板機構，包括平板總成和設置在平板總成前端的龍門架，所述平板總成板面前端的中部設置有絞盤，平板總成板面的左右兩側及后端的邊沿處均設置有若干綁帶孔。

3、進一步改進在于：所述綁帶孔為圓孔，且綁帶孔的內側設置有兩導向槽。

4、進一步改進在于：兩導向槽之間的夾角為90°。

5、進一步改進在于：所述平板總成板面位于絞盤左右兩側的位置分別設置有凹槽。

6、進一步改進在于：所述平板總成板面前端的兩側分別設置有用于安裝龍門架的安裝板。

7、進一步改進在于：所述平板總成的后端邊沿處設置有滾輪。

8、進一步改進在于：所述龍門架為整體式結構，包括橫梁，所述橫梁的兩端分別向下傾斜彎折形成斜柱。

9、進一步改進在于：兩斜柱的下端之間連接有底板，兩斜柱的中部之間連接有橫桿，且橫桿和底板之間設置有隔板。

10、進一步改進在于：所述橫梁與斜柱的連接處為弧形過渡部，且斜柱的下端設置有墊板。

11、進一步改進在于：所述橫梁設置有若干安裝孔，所述斜柱的下端設置有加強板。

12、本實用新型的有益效果在于：

13、1、本實用新型中，設計帶導向功能的綁帶孔來滿足綁帶環和平板板面長圓孔的組合功能。

14、2、本實用新型中，絞盤設計在平板中間不僅能滿足使用要求，還可以節約板面空間且絞盤左右空間的凹槽可以存放救援物資。

15、3、本實用新型中，平板前端龍門架做成整體式的不僅能滿足使用強度，而且還會降低裝配工時。

技術特征：

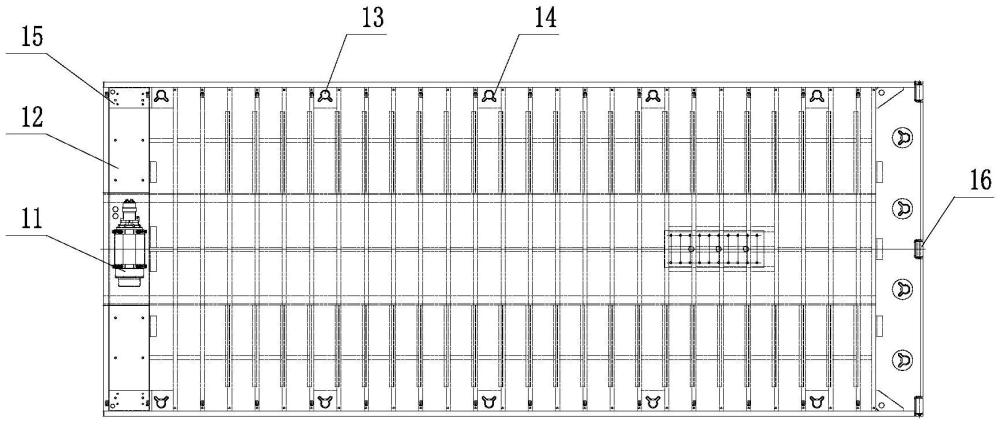

1.一種新型清障車平板機構，包括平板總成(1)和設置在平板總成(1)前端的龍門架(2)，其特征在于：所述平板總成(1)板面前端的中部設置有絞盤(11)，平板總成(1)板面的左右兩側及后端的邊沿處均設置有若干綁帶孔(13)。

2.根據權利要求1所述的新型清障車平板機構，其特征在于：所述綁帶孔(13)為圓孔，且綁帶孔(13)的內側設置有兩導向槽(14)。

3.根據權利要求2所述的新型清障車平板機構，其特征在于：兩導向槽(14)之間的夾角為90°。

4.根據權利要求1所述的新型清障車平板機構，其特征在于：所述平板總成(1)板面位于絞盤(11)左右兩側的位置分別設置有凹槽(12)。

5.根據權利要求1所述的新型清障車平板機構，其特征在于：所述平板總成(1)板面前端的兩側分別設置有用于安裝龍門架(2)的安裝板(15)。

6.根據權利要求1所述的新型清障車平板機構，其特征在于：所述平板總成(1)的后端邊沿處設置有滾輪(16)。

7.根據權利要求1所述的新型清障車平板機構，其特征在于：所述龍門架(2)為整體式結構，包括橫梁(21)，所述橫梁(21)的兩端分別向下傾斜彎折形成斜柱(22)。

8.根據權利要求7所述的新型清障車平板機構，其特征在于：兩斜柱(22)的下端之間連接有底板(23)，兩斜柱(22)的中部之間連接有橫桿(24)，且橫桿(24)和底板(23)之間設置有隔板(25)。

9.根據權利要求7所述的新型清障車平板機構，其特征在于：所述橫梁(21)與斜柱(22)的連接處為弧形過渡部(27)，且斜柱(22)的下端設置有墊板(26)。

10.根據權利要求7所述的新型清障車平板機構，其特征在于：所述橫梁(21)設置有若干安裝孔(28)，所述斜柱(22)的下端設置有加強板(29)。

技術總結
本技術公開了一種新型清障車平板機構，涉及清障車技術領域，其包括平板總成和設置在平板總成前端的龍門架，平板總成板面前端的中部設置有絞盤，平板總成板面的左右兩側及后端的邊沿處均設置有若干綁帶孔。本技術設計帶導向功能的綁帶孔來滿足綁帶環和平板板面長圓孔的組合功能；絞盤設計在平板中間不僅能滿足使用要求，還可以節約板面空間且絞盤左右空間的凹槽可以存放救援物資；平板前端龍門架做成整體式的不僅能滿足使用強度，而且還會降低裝配工時。

技術研發人員：黃濤,鄭世海,韓釗
受保護的技術使用者：湖北帕菲特工程機械有限公司
技術研發日：20240812
技術公布日：2025/4/28
