本技術涉及安全座椅，特別涉及一種帶側滑和旋轉功能的兒童安全座椅底盤機構。

背景技術：

1、隨著對兒童乘車安全關注的提高，兒童安全座椅成為保護兒童在車輛中安全的關鍵設備。近年來，兒童安全座椅的設計不斷發展，但在實際使用中仍然面臨一些問題。特別是在兒童安全座椅的安裝和調整過程中，如何更便捷地將兒童安置在座椅上。

2、現有的兒童安全汽車座椅一般都固定在汽車后排座椅上，當兒童需要乘坐時，需要將兒童放置在兒童安全汽車座椅上，但是受車門大小、車內空間高度，和兒童體型等因素的影響，家長在抱起或放置兒童時十分不便，有時還會磕碰到頭部，為此，我們提出了一種帶側滑和旋轉功能的兒童安全座椅底盤機構，以提升兒童安全座椅的整體使用體驗和安全性能。

技術實現思路

1、本實用新型的目的在于提供一種帶側滑和旋轉功能的兒童安全座椅底盤機構，其目的在于解決現有的兒童安全座椅在抱起或放置兒童時不方便的問題。

2、為解決上述技術問題，本實用新型提供了一種帶側滑和旋轉功能的兒童安全座椅底盤機構，包括轉動機構、設置于所述轉動機構上方并能夠相對所述轉動機構滑動的滑動機構；

3、所述轉動機構內設置有用于將轉動機構鎖定在座椅底座上的鎖止機構；

4、所述轉動機構與所述滑動機構間設置有限位機構，所述限位機構能夠?qū)λ龌瑒?dòng)機構的滑行運動進行限位。

5、優選的，所述轉動機構包括設置于其表面的兩條滑動軌道、設置于所述滑動軌道兩側的第一拉手、固定安裝在所述轉動機構底部的下底盤，以及設置于所述滑動軌道之間的輔助軌道。

6、優選的，所述鎖止機構包括設置于所述第一拉手一側的傳動片、設置于所述傳動片一側的鎖定件、設置于所述鎖定件上方的定位件，以及設置于所述傳動片與所述鎖定件間的拉伸彈簧。

7、優選的，鎖定件包括設置于其下方的多個鎖定凸鈕，以及設置于上表面與傳動片卡合的插槽；

8、所述定位件包括設置于其兩側的定位柱，以及設置于所述定位件上方兩側的鎖定彈簧。

9、優選的，下底盤包括位于其中心的轉動銷、設置于所述下底盤上表面與所述鎖定凸鈕對應的多個凸鈕槽，以及設置于所述下底盤上表面與所述定位柱對應的多個通孔。

10、優選的，所述滑動機構包括兩條導軌、設置于所述導軌之間的輔助導軌、設置于所述滑動機構上方用于與安全座椅本體可拆卸連接的連接機構，以及設置于所述滑動機構上方用于拉動其滑動的第二拉手；

11、所述第二拉手與所述滑動機構主體通過凸塊卡合連接。

12、優選的，所述限位機構包括控制件、設置于所述控制件一側的限位立柱，以及設置于所述控制件另一側的卡塊。

13、優選的，所述控制件包括用于解鎖限位機構的按壓塊、對卡塊進行限位的限位板，以及用于安裝限位立柱設置在其兩側的直槽；

14、所述限位板包括設置于其中部的直角凸起，其直角邊一側朝向按壓塊按壓端；

15、所述直槽傾斜設置，其與水平面角度設置為45度。

16、優選的，所述卡塊包括扭簧桿、設置于所述扭簧桿一側的咬口，以及設置于所述咬口下方的限位凸起；

17、所述限位凸起兩端為斜面。

18、優選的，所述限位機構還包括設置于所述轉動機構上面的立柱插槽、設置于所述立柱插槽一側的過渡斜面，以及設置于所述過渡斜面一側的卡口；

19、所述限位立柱朝向滑動機構中心方向設置有與所述過渡斜面相對應的第二斜面，兩斜面能夠緊密貼合。

20、與現有技術相比，本實用新型的有益效果是：

21、1.本實用新型的帶側滑和旋轉功能的兒童安全座椅底盤機構通過可旋轉及可側移的多調節功能設計，能夠滿足絕大部分的兒童座椅的使用場景，家長在抱起或放置兒童時也更加便捷，座椅的整體使用體驗和安全性能大大提高；

22、2.本實用新型的帶側滑和旋轉功能的兒童安全座椅底盤機構配備了兩套獨立的鎖定和解鎖方式，有效提高了座椅安裝調節的穩定性以及在緊急情況下的響應能力，安全性進一步提升。

技術特征：

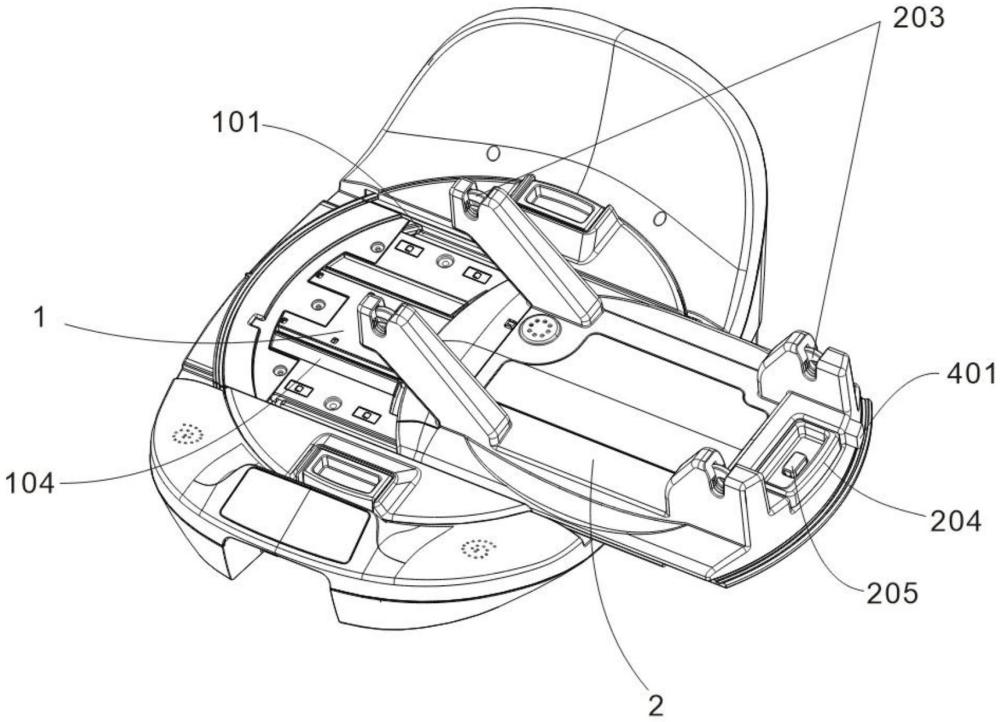

1.一種帶側滑和旋轉功能的兒童安全座椅底盤機構，其特征在于，包括轉動機構(1)、設置于所述轉動機構(1)上方并能夠相對所述轉動機構(1)滑動的滑動機構(2)；

2.如權利要求1所述的一種帶側滑和旋轉功能的兒童安全座椅底盤機構，其特征在于，所述轉動機構(1)包括設置于其表面的兩條滑動軌道(101)、設置于所述滑動軌道(101)兩側的第一拉手(102)、固定安裝在所述轉動機構(1)底部的下底盤(103)，以及設置于所述滑動軌道(101)之間的輔助軌道(104)。

3.如權利要求2所述的一種帶側滑和旋轉功能的兒童安全座椅底盤機構，其特征在于，所述鎖止機構(3)包括設置于所述第一拉手(102)一側的傳動片(301)、設置于所述傳動片(301)一側的鎖定件(302)、設置于所述鎖定件(302)上方的定位件(303)，以及設置于所述傳動片(301)與所述鎖定件(302)間的拉伸彈簧(304)。

4.如權利要求3所述的一種帶側滑和旋轉功能的兒童安全座椅底盤機構，其特征在于，鎖定件(302)包括設置于其下方的多個鎖定凸鈕(302a)，以及設置于上表面與傳動片(301)卡合的插槽(302b)；

5.如權利要求4所述的一種帶側滑和旋轉功能的兒童安全座椅底盤機構，其特征在于，所述下底盤(103)包括位于其中心的轉動銷(103a)、設置于所述下底盤(103)上表面與所述鎖定凸鈕(302a)對應的多個凸鈕槽(305)，以及設置于所述下底盤(103)上表面與所述定位柱(303a)對應的多個通孔(306)。

6.如權利要求1或5所述的一種帶側滑和旋轉功能的兒童安全座椅底盤機構，其特征在于，所述滑動機構(2)包括兩條導軌(201)、設置于所述導軌(201)之間的輔助導軌(202)、設置于所述滑動機構(2)上方用于與安全座椅本體可拆卸連接的連接機構(203)，以及設置于所述滑動機構(2)上方用于拉動其滑動的第二拉手(204)；

7.如權利要求6所述的一種帶側滑和旋轉功能的兒童安全座椅底盤機構，其特征在于，所述限位機構(4)包括控制件(401)、設置于所述控制件(401)一側的限位立柱(402)，以及設置于所述控制件(401)另一側的卡塊(403)。

8.如權利要求7所述的一種帶側滑和旋轉功能的兒童安全座椅底盤機構，其特征在于，所述控制件(401)包括用于解鎖限位機構(4)的按壓塊(401a)、對卡塊(403)進行限位的限位板(401b)，以及用于安裝限位立柱(402)設置在其兩側的直槽(401c)；

9.如權利要求8所述的一種帶側滑和旋轉功能的兒童安全座椅底盤機構，其特征在于，所述卡塊(403)包括扭簧桿(403a)、設置于所述扭簧桿(403a)一側的咬口(403b)，以及設置于所述咬口(403b)下方的限位凸起(403c)；

10.如權利要求9所述的一種帶側滑和旋轉功能的兒童安全座椅底盤機構，其特征在于，所述限位機構(4)還包括設置于所述轉動機構(1)上面的立柱插槽(404)、設置于所述立柱插槽(404)一側的過渡斜面(405)，以及設置于所述過渡斜面(405)一側的卡口(406)；

技術總結
本技術公開一種帶側滑和旋轉功能的兒童安全座椅底盤機構，屬于安全座椅技術領域。所述底盤機構包括轉動機構、設置于所述轉動機構上方并能夠相對所述轉動機構滑動的滑動機構；所述轉動機構內設置有用于將轉動機構鎖定在座椅底座上的鎖止機構；所述轉動機構與所述滑動機構間設置有限位機構，所述限位機構能夠?qū)λ龌瑒?dòng)機構的滑行運動進行限位。該帶側滑和旋轉功能的兒童安全座椅底盤機構通過可旋轉及可側移的多調節功能設計，能夠滿足絕大部分的兒童座椅的使用場景，家長在抱起或放置兒童時也更加便捷，另外還配備了兩套獨立的鎖定和解鎖方式，有效提升了座椅的整體使用體驗和安全性能。

技術研發人員：曹旸
受保護的技術使用者：江蘇安用座椅科技有限公司
技術研發日：20240806
技術公布日：2025/4/28
