本發明涉及充電樁，更具體地說，本發明為充儲一體化充電樁。

背景技術：

1、隨著全球?qū)Νh(huán)境保護和可持續發展的日益重視，新能源汽車作為傳統燃油汽車的重要替代方案，得到了迅猛的發展，充電樁作為新能源汽車的能量補給基礎設施，其重要性不言而喻，它為新能源汽車提供了便捷的充電服務，直接關系到新能源汽車的使用便利性和推廣普及程，在城市中，充電樁的分布密度和充電速度影響著新能源汽車用戶的出行范圍和使用體驗，在高速公路沿線設置充電樁，則為新能源汽車的長途旅行提供了保障，使得新能源汽車能夠像傳統燃油汽車一樣進行遠距離行駛，拓展了新能源汽車的應用場景。

2、現有技術中充電站內的充電樁在實際運行使用過程中存在諸多問題：

3、1、現有技術中的充儲一體化充電樁為保證電量的充足供應和提高收益，通常在充電站上設有光伏組件，配合逆變器和儲能柜，將轉化來的電能進行儲存或?yàn)槌潆姌短峁╇娫催M(jìn)行充電，而實際使用中，光伏組件通常固定安裝在充電站的頂部，距離地面一定距離，致使清理時較為麻煩；

4、2、其次光伏組件內的光伏板面向光源的位置為固定的，無法更加光源的移動進行調節，不便于實際使用。

5、于是，發明人有鑒于此，秉持多年該相關行業豐富的設計開發及實際制作的經驗，針對現有的結構及缺失予以研究改良，提供充儲一體化充電樁，以期達到更具有實用性?xún)r(jià)值的目的。

技術實現思路

1、為了克服現有技術的上述缺陷，本發明的實施例提供充儲一體化充電樁，通過驅動電機控制蝸桿帶動兩側渦輪一起轉動，轉動的同時帶動中部驅動軸一起轉動，從而兩側光伏組件沿著固定座的內部上下擺動，方便根據光照的方向進行調節，從而提高光能的轉化率，同時控制兩側光伏組件擺動至下方時，此時光伏組件的位置較低，方便對其進行清理，為進一步提高對光伏組件內部光伏板自動化清理，通過控制清理電機帶動螺桿在導向臺的內部轉動，從而帶動移動塊沿著移動口的內部移動，移動的同時帶動兩側清理刷沿著光伏板的表面移動，從而實現對其進行清理，同時，由于清理刷與移動塊之間轉動連接，使得兩側光伏組件上下擺動的同時，兩側清理刷跟隨一起擺動清理，操作方便，進一步提升其裝置的實用性，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：充儲一體化充電樁，包括支撐架以及設置在其內部的多個充電樁主體，所述支撐架的右側設有將直流電轉換成交流電的儲能箱，所述支撐架的頂部相對地轉動安裝有光伏組件，兩個所述光伏組件的一端均連接有渦輪，兩個所述渦輪的相對一側共同嚙合安裝蝸桿，所述支撐架的頂部安裝有導向臺，所述導向臺的內部轉動安裝有螺桿，所述螺桿的桿壁螺紋安裝有移動塊并滑動安裝在導向臺的內部，所述螺桿的一端貫穿導向臺并連接有清理電機，所述移動塊的外側壁相對地轉動安裝有清理刷并貼合在光伏組件的頂部，兩側光伏組件上下擺動帶動其表面接觸的清理刷一起擺動。

3、優選的，所述導向臺的內部開設有移動口，所述移動塊滑動安裝在移動口的內部，兩個所述移動塊的外側壁相對地轉動安裝有固定板，對應一組所述清理刷和固定板之間通過螺栓螺紋連接，方便后續更換或維護清理刷。

4、優選的，所述支撐架的頂部安裝有固定座，兩個所述光伏組件的內部均轉動安裝有兩個驅動軸，兩個所述光伏組件均通過對應驅動軸轉動安裝在固定座的內部，中間兩個所述驅動軸的一端分別安裝在對應渦輪上。

5、優選的，所述固定座的一側安裝有c形板，所述蝸桿轉動安裝在c形板的內部，所述蝸桿的下端貫穿c形板并連接有驅動電機。

6、優選的，所述支撐架的頂部相對地安裝有兩組支撐板，多個所述支撐板的一側均安裝有導水板，對應一組所述支撐板的一側均轉動安裝有固定軸，對應一組所述驅動軸和固定軸上均安裝有導向齒輪，兩個所述導向齒輪的下方均設有卷鏈輪并轉動安裝在支撐架上。

7、優選的，對應一組所述導向齒輪和卷鏈輪的外側壁均共同通過升降鏈轉動連接，對應一組所述驅動軸和卷鏈輪的另一端均貫穿支撐架并安裝有傳動輪，對應一組所述傳動輪之間均共同通過傳動鏈轉動連接。

8、優選的，兩個所述升降鏈的另一端分別與對應光伏組件上靠近兩側的驅動軸轉動連接，控制兩側驅動軸轉動帶動對應傳動輪控制兩側卷鏈輪對拉動對應升降鏈對光伏組件進行收緊或釋放，使兩側光伏組件沿著對應驅動軸的軸芯上下擺動。

9、優選的，所述導向臺的底部與固定座的底部固定，兩個所述光伏組件與固定座轉動連接處的下方均設有用于收集雨水的導水槽板。

10、優選的，所述固定座的內部相對地開設有排水槽，兩個所述導水槽板分別安裝在對應排水槽的內部，收集的雨水通過導水槽板流入排水槽內部并排出。

11、優選的，兩個所述光伏組件在正常狀態下呈v型形狀設置，方便雨水通過傾斜的光伏組件流入排水槽的內部集中收集，所述驅動電機的底部連接有安裝板并固定安裝在支撐架上，所述清理電機和驅動電機的外側壁共同設有防護箱并固定安裝在支撐架上。

12、本發明的技術效果和優點：

13、1、本發明通過驅動電機控制蝸桿帶動兩側渦輪一起轉動，轉動的同時帶動中部驅動軸一起轉動，從而兩側光伏組件沿著固定座的內部上下擺動，方便根據光照的方向進行調節，從而提高光能的轉化率，同時控制兩側光伏組件擺動至下方時，此時光伏組件的位置較低，方便對其進行清理；

14、2、本發明為進一步提高對光伏組件內部光伏板自動化清理，通過控制清理電機帶動螺桿在導向臺的內部轉動，從而帶動移動塊沿著移動口的內部移動，移動的同時帶動兩側清理刷沿著光伏板的表面移動，從而實現對其進行清理，同時，由于清理刷與移動塊之間轉動連接，使得兩側光伏組件上下擺動的同時，兩側清理刷跟隨一起擺動清理，操作方便；

15、3、本發明為進一步提高兩側光伏組件上下擺動的穩定性，通過控制渦輪和驅動軸帶動光伏組件轉動的同時，帶動與驅動軸另一端連接的導向齒輪一起轉動，配合傳動鏈，帶動對應傳動輪一起轉動，轉動的同時帶動卷鏈輪也一起轉動，連帶著帶動連接在導向齒輪和卷鏈輪上的升降鏈拉動與升降鏈另一端連接有驅動軸一起上下擺動，從而帶動兩側光伏組件一起擺動，使設備運行時更加穩定。

技術特征：

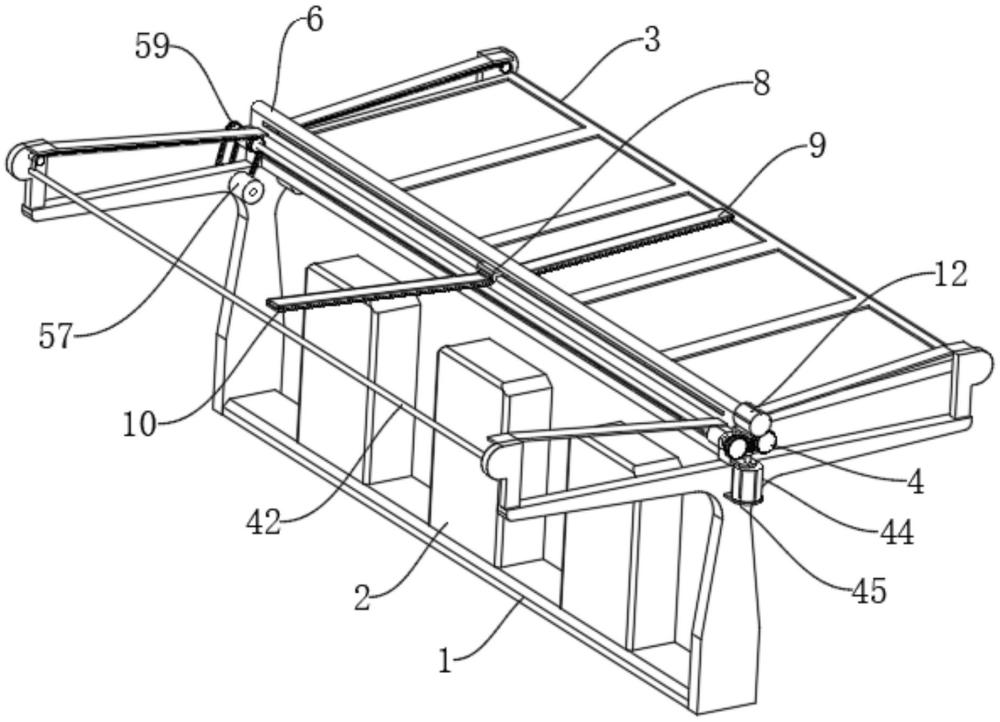

1.充儲一體化充電樁，包括支撐架(1)以及設置在其內部的多個充電樁主體(2)，所述支撐架(1)的右側設有將直流電轉換成交流電的儲能箱，所述支撐架(1)的頂部相對地轉動安裝有光伏組件(3)，其特征在于：兩個所述光伏組件(3)的一端均連接有渦輪(4)，兩個所述渦輪(4)的相對一側共同嚙合安裝蝸桿(5)，所述支撐架(1)的頂部安裝有導向臺(6)，所述導向臺(6)的內部轉動安裝有螺桿(7)，所述螺桿(7)的桿壁螺紋安裝有移動塊(8)并滑動安裝在導向臺(6)的內部，所述螺桿(7)的一端貫穿導向臺(6)并連接有清理電機(12)，所述移動塊(8)的外側壁相對地轉動安裝有清理刷(10)并貼合在光伏組件(3)的頂部，兩側光伏組件(3)上下擺動帶動其表面接觸的清理刷(10)一起擺動。

2.根據權利要求1所述的充儲一體化充電樁，其特征在于：所述導向臺(6)的內部開設有移動口(11)，所述移動塊(8)滑動安裝在移動口(11)的內部，兩個所述移動塊(8)的外側壁相對地轉動安裝有固定板(9)，對應一組所述清理刷(10)和固定板(9)之間通過螺栓螺紋連接，方便后續更換或維護清理刷(10)。

3.根據權利要求1所述的充儲一體化充電樁，其特征在于：所述支撐架(1)的頂部安裝有固定座(41)，兩個所述光伏組件(3)的內部均轉動安裝有兩個驅動軸(42)，兩個所述光伏組件(3)均通過對應驅動軸(42)轉動安裝在固定座(41)的內部，中間兩個所述驅動軸(42)的一端分別安裝在對應渦輪(4)上。

4.根據權利要求3所述的充儲一體化充電樁，其特征在于：所述固定座(41)的一側安裝有c形板(43)，所述蝸桿(5)轉動安裝在c形板(43)的內部，所述蝸桿(5)的下端貫穿c形板(43)并連接有驅動電機(44)。

5.根據權利要求1所述的充儲一體化充電樁，其特征在于：所述支撐架(1)的頂部相對地安裝有兩組支撐板(51)，多個所述支撐板(51)的一側均安裝有導水板(52)，對應一組所述支撐板(51)的一側均轉動安裝有固定軸(54)，對應一組所述驅動軸(42)和固定軸(54)上均安裝有導向齒輪(55)，兩個所述導向齒輪(55)的下方均設有卷鏈輪(57)并轉動安裝在支撐架(1)上。

6.根據權利要求5所述的充儲一體化充電樁，其特征在于：對應一組所述導向齒輪(55)和卷鏈輪(57)的外側壁均共同通過升降鏈(56)轉動連接，對應一組所述驅動軸(42)和卷鏈輪(57)的另一端均貫穿支撐架(1)并安裝有傳動輪(58)，對應一組所述傳動輪(58)之間均共同通過傳動鏈(59)轉動連接。

7.根據權利要求1所述的充儲一體化充電樁，其特征在于：兩個所述升降鏈(56)的另一端分別與對應光伏組件(3)上靠近兩側的驅動軸(42)轉動連接，控制兩側驅動軸(42)轉動帶動對應傳動輪(58)控制兩側卷鏈輪(57)對拉動對應升降鏈(56)對光伏組件(3)進行收緊或釋放，使兩側光伏組件(3)沿著對應驅動軸(42)的軸芯上下擺動。

8.根據權利要求3所述的充儲一體化充電樁，其特征在于：所述導向臺(6)的底部與固定座(41)的底部固定，兩個所述光伏組件(3)與固定座(41)轉動連接處的下方均設有用于收集雨水的導水槽板(14)。

9.根據權利要求8所述的充儲一體化充電樁，其特征在于：所述固定座(41)的內部相對地開設有排水槽(13)，兩個所述導水槽板(14)分別安裝在對應排水槽(13)的內部，收集的雨水通過導水槽板(14)流入排水槽(13)內部并排出。

10.根據權利要求9所述的充儲一體化充電樁，其特征在于：兩個所述光伏組件(3)在正常狀態下呈v型形狀設置，方便雨水通過傾斜的光伏組件(3)流入排水槽(13)的內部集中收集，所述驅動電機(44)的底部連接有安裝板(45)并固定安裝在支撐架(1)上，所述清理電機(12)和驅動電機(44)的外側壁共同設有防護箱(46)并固定安裝在支撐架(1)上。

技術總結
本發明公開了充儲一體化充電樁，包括支撐架以及設置在其內部的多個充電樁主體，支撐架的右側設有將直流電轉換成交流電的儲能箱，儲能箱既可以?xún)?chǔ)能，也可以將光伏板收集的光能轉換成電能，并配合逆變器轉換成交流電，供充電樁使用，支撐架的頂部相對地轉動安裝有光伏組件，兩個光伏組件的一端均連接有渦輪，兩個渦輪的相對一側共同嚙合安裝蝸桿，支撐架的頂部安裝有導向臺。本發明通過驅動電機控制蝸桿帶動兩側渦輪一起轉動，轉動的同時帶動中部驅動軸一起轉動，從而兩側光伏組件沿著固定座的內部上下擺動，方便根據光照的方向進行調節，從而提高光能的轉化率，同時控制兩側光伏組件擺動至下方時，此時光伏組件的位置較低，方便對其進行清理。

技術研發人員：侯踴躍,侯天行
受保護的技術使用者：浙江電馬云車科技有限公司
技術研發日：
技術公布日：2025/4/28
