本技術涉及汽車遮陽裝置領域，具體涉及一種汽車天窗遮陽簾。

背景技術：

1、現有的汽車在車頂設置天窗但不配備遮陽簾，遮陽簾需要根據用戶的需求后期加裝。后裝的遮陽簾其安裝原理是通過使用插片卡入汽車車頂框架和天窗之間的縫隙。現有的天窗遮陽簾使用分體式的插片，當遮陽簾置于天窗下后，通過分體式插片插入遮陽簾框架上預設的穿槽，再塞入汽車車頂框架和天窗之間的縫隙實現遮陽簾的固定。具有操作繁瑣的缺點。

技術實現思路

1、為克服上述現有技術的不足，本實用新型提供一種汽車天窗遮陽簾，能夠提升安裝操作的便利性。

2、為了實現上述目的，本實用新型是通過如下的技術方案來實現：

3、一種汽車天窗遮陽簾，包括框架板，所述框架板上設有窗口，對應所述窗口長度方向的一端安裝有遮陽卷簾模塊，所述遮陽卷簾模塊包括卷簾，沿窗口長度方向拉出卷簾能夠遮擋窗口；

4、所述框架板上設有插片組，所述插片組包括一對第一插片和一對第二插片，一對第一插片的前端延伸出框架板的第一側緣，一對第二插片轉動設置在框架板上，第二插片的前端能夠從框架板邊緣的內側轉動至框架板邊緣的外側，一對第一插片和第二插片延伸出框架板外側的位置呈四邊形陣列。

5、進一步的，本申請中的一種汽車天窗遮陽簾，一對第二插片安裝于遮陽卷簾模塊的兩端，一對第二插片從對應窗口寬度方向的兩端延伸出框架板外側。

6、進一步的，本申請中的一種汽車天窗遮陽簾，所述第一側緣設置在對應框架板遠離遮陽卷簾模塊一側的邊緣。

7、進一步的，本申請中的一種汽車天窗遮陽簾，所述框架板上方安裝有金屬連接架，所述金屬連接架包括連接板，連接板成對設置于窗口長度方向兩端，連接板固定在框架板上；

8、所述金屬連接架還包括一對安裝板，一對安裝板設置于窗口寬度方向兩端，安裝板兩端分別連接在一對連接板上，所述遮陽卷簾模塊和插片組安裝在安裝板上；

9、所述卷簾前端安裝有滑桿，所述安裝板近窗口一側延伸設有連接凸部，所述連接凸部上設有滑槽，所述滑桿滑動設置在滑槽內。作為本申請的優選方案，本申請中采用板體作為金屬連接架的主體，遮陽卷簾模塊和插片組安裝在板體上，相對于傳統的矩形型材，能夠降低遮陽簾安裝后底部的下沉量以避免遮擋車內側壁的功能件。所述連接凸部延伸設置在安裝板一側，整體呈l形。

10、進一步的，本申請中的一種汽車天窗遮陽簾，所述第一插片和第二插片的端部套設有柔性包襯。作為本申請的優選方案，當?shù)谝徊迤偷诙迤ㄈ胲?chē)頂框架和天窗之間縫隙后，柔性包襯能夠提升卡緊力。而且在安裝過程中柔性包襯能夠減輕因?yàn)椴僮魇д`導致的第一插片和第二插片對車內的剮蹭。

11、進一步的，本申請中的一種汽車天窗遮陽簾，還包括安裝座，所述安裝座安裝在安裝板上，所述安裝座上設有樞軸，所述遮陽卷簾模塊包括線輪和空心管，所述線輪和空心管套設在樞軸上，所述線輪和空心管傳動連接，所述卷簾連接并卷繞在空心管上，所述線輪上連接并繞設有拉線，所述安裝板遠離遮陽卷簾模塊一端設有轉向?qū)л啠隼€前端穿過轉向?qū)л啿⑶疫B接在滑桿上。作為本申請的優選方案，基于上述結構，能夠?qū)崿F(xiàn)收放卷簾時，空心管同步轉動。

12、進一步的，本申請中的一種汽車天窗遮陽簾，所述第二插片上設有撥孔。作為本申請的優選方案，安裝時，使用工具伸入撥孔以鉤住第二插片撥動第二插片轉動。

13、進一步的，本申請中的一種汽車天窗遮陽簾，所述第二插片包括設置于前端的插板，所述插板根部?jī)蓚?cè)延伸設有撥動板，所述撥孔設置在撥動板上。作為本申請的優選方案，通過設置撥動板能夠縮短第二插片轉至框架板內側時撥孔離框架板邊緣的距離，以方便工具鉤住撥孔。

14、進一步的，本申請中的一種汽車天窗遮陽簾，所述框架板上對應窗口遠離遮陽卷簾模塊一側設有擋光條，所述擋光條兩端延伸出窗口寬度方向兩端。作為本申請的優選方案，設置擋光條用于防止卷簾覆蓋窗口時從卷簾和框架板之間的縫隙處發生漏光。

15、上述技術方案可以看出，本實用新型具有如下有益效果：

16、本實用新型提供了一種汽車天窗遮陽簾，原理是：框架板的整體形狀與汽車內側車頂框架與天窗之間連接縫隙形成的邊緣相適應，以覆蓋汽車天窗。使用時，初始狀態時一對第二插片的前端處于框架板邊緣的內側，安裝時先將一對第一插片插入汽車天窗內側對應于第一側緣一側的縫隙中，調整框架板的姿態，待框架板與車頂框架對應天窗的開口相對應時，轉動一對第二插片使得一對第二插片前端轉出框架板的邊緣至插入車頂框架與天窗之間的縫隙，從而完成安裝。故本申請中的一種汽車天窗遮陽簾，將插片集成于框架板上，能夠提升安裝操作的便利性。

技術特征：

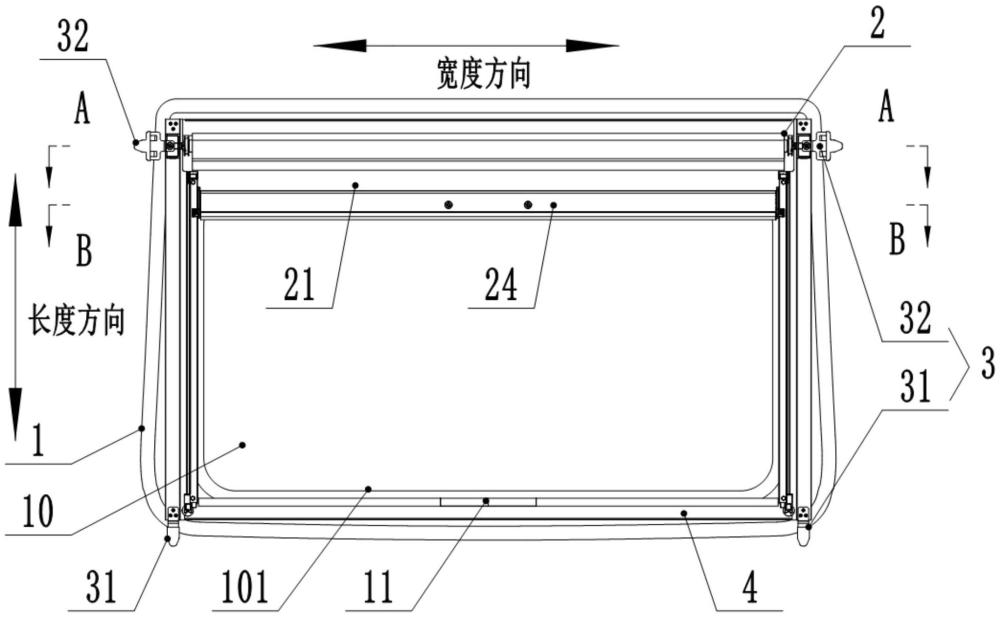

1.一種汽車天窗遮陽簾，其特征在于：包括框架板（1），所述框架板（1）上設有窗口（10），對應所述窗口（10）長度方向的一端安裝有遮陽卷簾模塊（2），所述遮陽卷簾模塊（2）包括卷簾（21），沿窗口（10）長度方向拉出卷簾（21）能夠遮擋窗口（10）；

2.根據權利要求1所述的一種汽車天窗遮陽簾，其特征在于：一對第二插片（32）安裝于遮陽卷簾模塊（2）的兩端，一對第二插片（32）從對應窗口（10）寬度方向的兩端延伸出框架板（1）外側。

3.根據權利要求1所述的一種汽車天窗遮陽簾，其特征在于：所述第一側緣（101）設置在對應框架板（1）遠離遮陽卷簾模塊（2）一側的邊緣。

4.根據權利要求1所述的一種汽車天窗遮陽簾，其特征在于：所述框架板（1）上方安裝有金屬連接架（4），所述金屬連接架（4）包括連接板（41），連接板（41）成對設置于窗口（10）長度方向兩端，連接板（41）固定在框架板（1）上；

5.根據權利要求1所述的一種汽車天窗遮陽簾，其特征在于：所述第一插片（31）和第二插片（32）的端部套設有柔性包襯（30）。

6.根據權利要求4所述的一種汽車天窗遮陽簾，其特征在于：還包括安裝座（422），所述安裝座（422）安裝在安裝板（42）上，所述安裝座（422）上設有樞軸（423），所述遮陽卷簾模塊（2）包括線輪（22）和空心管（23），所述線輪（22）和空心管（23）套設在樞軸（423）上，所述線輪（22）和空心管（23）傳動連接，所述卷簾（21）連接并卷繞在空心管（23）上，所述線輪（22）上連接并繞設有拉線（221），所述安裝板（42）遠離遮陽卷簾模塊（2）一端設有轉向?qū)л啠?24），所述拉線（221）前端穿過轉向?qū)л啠?24）并且連接在滑桿（24）上。

7.根據權利要求1所述的一種汽車天窗遮陽簾，其特征在于：框架板（1）主體為韌性板件，所述第二插片（32）上設有撥孔（320）。

8.根據權利要求7所述的一種汽車天窗遮陽簾，其特征在于：所述第二插片（32）包括設置于前端的插板（321），所述插板（321）根部?jī)蓚?cè)延伸設有撥動板（322），所述撥孔（320）設置在撥動板（322）上。

9.根據權利要求1所述的一種汽車天窗遮陽簾，其特征在于：所述框架板（1）上對應窗口（10）遠離遮陽卷簾模塊（2）一側設有擋光條（11），所述擋光條（11）兩端延伸出窗口（10）寬度方向兩端。

技術總結
本技術涉及汽車遮陽裝置領域，具體涉及一種汽車天窗遮陽簾。包括框架板，所述框架板上設有窗口，對應所述窗口長度方向的一端安裝有遮陽卷簾模塊，所述遮陽卷簾模塊包括卷簾，沿窗口長度方向拉出卷簾能夠遮擋窗口；所述框架板上設有插片組，所述插片組包括一對第一插片和一對第二插片，一對第一插片的前端延伸出框架板的第一側緣，一對第二插片轉動設置在框架板上，第二插片的前端能夠從框架板邊緣的內側轉動至框架板邊緣的外側，一對第一插片和第二插片延伸出框架板外側的位置呈四邊形陣列。能夠提升安裝操作的便利性。

技術研發人員：宣丹萍,宣珠萍
受保護的技術使用者：太倉意欣智能科技有限公司
技術研發日：20240813
技術公布日：2025/4/28
