本技術涉及制動閥，具體為一種液壓式制動閥。

背景技術：

1、制動閥，汽車制動閥分為氣制動閥和液壓制動閥。制動閥的正常工作，對于駐車有著重要意義，它對于汽車能夠平穩制動提供了技術支持。這一技術的發展，對于汽車制造、道路交通安全都有著極其重要的意義。

2、液壓制動閥在使用過后，液壓油回流和彈簧的作用力下，使得密封塞會撞擊閥體，長時間下來會影響密封塞的密封性，所以需要定期檢測其密封性，然而，現有的密封塞不便于拆卸，使得在檢查密封塞時，非常的不便，浪費了大量的時間，針對上述問題，發明人提出一種液壓式制動閥用于解決上述問題。

技術實現思路

1、為了解決密封塞不便于拆卸，使得在檢查密封塞時，非常的不便，浪費了大量的時間的問題；本實用新型的目的在于提供一種液壓式制動閥。

2、為解決上述技術問題，本實用新型采用如下技術方案：一種液壓式制動閥，包括殼體，所述殼體的頂面可拆卸設有安裝殼，所述安裝殼內固定設有固定殼，所述固定殼內轉動連接有螺紋桿，所述螺紋桿的外表面螺紋套設有螺紋管，所述螺紋管的底端固定設有頂塊，所述固定殼內滑動設有移動塊，所述移動塊活動卡設在殼體內，所述固定殼內開設有滑槽，所述滑槽內固定設有滑桿，所述移動塊的兩側固定設有滑塊，所述滑塊滑動套設在滑桿的外表面，首先通過轉動螺紋桿，從而使螺紋管帶動頂塊上升，使得頂塊脫離移動塊，然后拉動安裝殼，進而使移動塊帶動滑塊滑動在滑桿的外表面，從而能夠方便將安裝殼進行拆卸，方便對密封塞進行檢測或更換，減少了大量的安裝拆卸時間，安裝殼的底端設有密封條，從而在安裝在殼體上，輸送液壓油時，不會發生泄漏；

3、當駕駛員踩下制動踏板時，液壓油從進液口進入凹槽內后，從流動槽輸送到固定板的底部，此時連接柱在第一彈簧的作用力下，緊密貼合在凹槽的底端，并將通槽堵塞，然后當壓力大于第一彈簧的彈簧力時，能夠推動固定板、連接柱和密封板上升，然后液壓油能夠從通槽內流到活動槽內，并從第一連接槽流到安裝殼內，第一連接槽和第二連接槽，將液壓油進行輸送，然后當壓力大于第二彈簧的彈簧力時，使得密封塞脫離第二連接槽，使得液壓油能夠從出液口內流出，進而能夠?qū)σ簤河瓦M(jìn)行輸送。

4、優選地，所述殼體內滑動插設有連接柱，所述連接柱底端的外表面固定套設有固定板，所述連接柱的頂端外表面固定套設有密封板，所述殼體內開設有凹槽，所述固定板滑動設在凹槽內，所述殼體內開設有活動槽，所述密封板滑動設在活動槽內，所述活動槽與密封板之間固定連接有第一彈簧，所述殼體內開設有進液口，所述殼體內開設有流動槽，所述連接柱內開設有通槽。

5、優選地，所述安裝殼內滑動插設有限位桿，所述限位桿的一端固定設有密封塞，所述安裝殼內開設有限位槽，所述密封塞滑動設在限位槽內，所述限位槽與密封塞之間固定連接有第二彈簧，所述殼體內開設有第一連接槽，所述安裝殼內開設有第二連接槽，所述第一連接槽與第二連接槽相互貫通，所述安裝殼內開設有出液口。

6、與現有技術相比，本實用新型的有益效果在于：

7、1、本實用新型中，通過轉動螺紋桿，從而使螺紋管帶動頂塊上升，使得頂塊脫離移動塊，然后拉動安裝殼，進而使移動塊帶動滑塊滑動在滑桿的外表面，從而能夠方便將安裝殼進行拆卸，方便對密封塞進行檢測或更換，減少了大量的安裝拆卸時間；

8、2、本實用新型中，通過液壓油從進液口進入凹槽內后，從流動槽輸送到固定板的底部，然后當壓力大于第一彈簧的彈簧力時，能夠推動固定板、連接柱和密封板上升，然后液壓油能夠從通槽內流到活動槽內，并從第一連接槽流到安裝殼內，從而能夠?qū)σ簤河瓦M(jìn)行輸送。

技術特征：

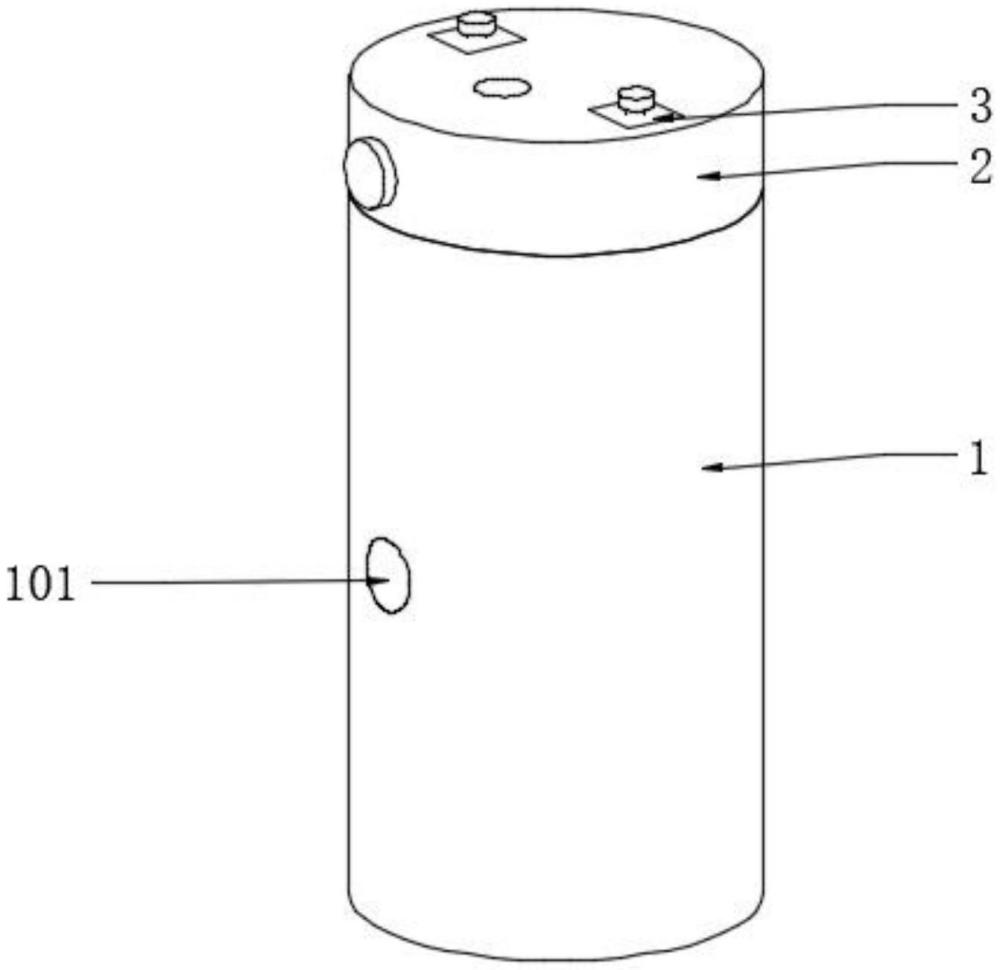

1.一種液壓式制動閥，包括殼體(1)，其特征在于：所述殼體(1)的頂面可拆卸設有安裝殼(2)，所述安裝殼(2)內固定設有固定殼(3)，所述固定殼(3)內轉動連接有螺紋桿(31)，所述螺紋桿(31)的外表面螺紋套設有螺紋管(32)，所述螺紋管(32)的底端固定設有頂塊(33)，所述固定殼(3)內滑動設有移動塊(35)，所述移動塊(35)活動卡設在殼體(1)內。

2.如權利要求1所述的一種液壓式制動閥，其特征在于，所述固定殼(3)內開設有滑槽(301)，所述滑槽(301)內固定設有滑桿(34)，所述移動塊(35)的兩側固定設有滑塊(36)，所述滑塊(36)滑動套設在滑桿(34)的外表面。

3.如權利要求1所述的一種液壓式制動閥，其特征在于，所述殼體(1)內滑動插設有連接柱(12)，所述連接柱(12)底端的外表面固定套設有固定板(11)，所述連接柱(12)的頂端外表面固定套設有密封板(13)。

4.如權利要求3所述的一種液壓式制動閥，其特征在于，所述殼體(1)內開設有凹槽(103)，所述固定板(11)滑動設在凹槽(103)內，所述殼體(1)內開設有活動槽(104)，所述密封板(13)滑動設在活動槽(104)內，所述活動槽(104)與密封板(13)之間固定連接有第一彈簧(14)。

5.如權利要求3所述的一種液壓式制動閥，其特征在于，所述殼體(1)內開設有進液口(101)，所述殼體(1)內開設有流動槽(102)，所述連接柱(12)內開設有通槽(15)。

6.如權利要求1所述的一種液壓式制動閥，其特征在于，所述安裝殼(2)內滑動插設有限位桿(21)，所述限位桿(21)的一端固定設有密封塞(22)。

7.如權利要求6所述的一種液壓式制動閥，其特征在于，所述安裝殼(2)內開設有限位槽(203)，所述密封塞(22)滑動設在限位槽(203)內，所述限位槽(203)與密封塞(22)之間固定連接有第二彈簧(23)。

8.如權利要求1所述的一種液壓式制動閥，其特征在于，所述殼體(1)內開設有第一連接槽(105)，所述安裝殼(2)內開設有第二連接槽(201)，所述第一連接槽(105)與第二連接槽(201)相互貫通，所述安裝殼(2)內開設有出液口(202)。

技術總結
本技術公開了一種液壓式制動閥，涉及制動閥技術領域，而本技術包括殼體，所述殼體的頂面可拆卸設有安裝殼，所述安裝殼內固定設有固定殼，所述固定殼內轉動連接有螺紋桿，所述螺紋桿的外表面螺紋套設有螺紋管，所述螺紋管的底端固定設有頂塊，所述固定殼內滑動設有移動塊，所述移動塊活動卡設在殼體內，所述固定殼內開設有滑槽，所述滑槽內固定設有滑桿，所述移動塊的兩側固定設有滑塊，通過轉動螺紋桿，從而使螺紋管帶動頂塊上升，使得頂塊脫離移動塊，然后拉動安裝殼，進而使移動塊帶動滑塊滑動在滑桿的外表面，從而能夠方便將安裝殼進行拆卸，方便對密封塞進行檢測或更換，減少了大量的安裝拆卸時間。

技術研發人員：康大為,康亞君,李欣,李文峰,周忠?guī)?李明強,趙華兵,王新昌
受保護的技術使用者：山東康健汽車科技股份有限公司
技術研發日：20240813
技術公布日：2025/4/28
