本技術涉及車輛窗面清潔，具體為一種車輛窗面清潔的手動雨刷裝置。

背景技術：

1、在車輛行駛過程中，由于天氣變化或車輛內外溫差等原因，車窗上常會出現水霧、霜凍或積塵等雜物，特別是在戶外活動或長途駕駛中，車窗經常會因為灰塵、泥土或水霧而變得模糊不清，影響視線和安全，傳統的車窗清潔裝置往往需要依賴外部水源和清潔工具，不僅不便攜，而且在某些環境下難以實現，因此急需要一種車輛窗面清潔的手動雨刷裝置來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種車輛窗面清潔的手動雨刷裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種車輛窗面清潔的手動雨刷裝置，包括手持儲水桿、刷頭部件和充氣加壓球，所述手持儲水桿的外側一端固定連接有出水管，所述手持儲水桿遠離所述出水管的一端外側固定連接有進氣管，所述手持儲水桿靠近所述進氣管的一端設有密封墊，所述手持儲水桿的內側滑動連接有橡膠活塞，所述橡膠活塞遠離所述手持儲水桿的一端固定連接有輔助支撐架，所述輔助支撐架遠離所述橡膠活塞的一端固定安裝有牽引繩，所述手持儲水桿靠近所述進氣管的一端螺紋連接有后蓋。

3、優選的，所述刷頭部件的頂端中部固定連接有轉動連接件，所述刷頭部件的頂端對稱固定連接有兩個進水管，所述刷頭部件的底端內側對稱開設有插槽，所述插槽的內側滑動插接有插接板，所述插接板的底端固定連接有海綿刷。

4、優選的，所述刷頭部件的底端對稱固定連接有兩個金屬彈片，所述金屬彈片的底端緊貼所述插接板的頂端。

5、優選的，所述進水管的頂端固定安裝有分支水管。

6、優選的，所述分支水管的分支端固定安裝在所述進水管的頂端，所述分支水管的主干端固定安裝在所述出水管的內側。

7、優選的，所述充氣加壓球的輸出端通過軟管連接在所述進氣管遠離所述手持儲水桿的一端。

8、優選的，所述密封墊位于所述手持儲水桿和所述后蓋之間。

9、優選的，所述手持儲水桿靠近所述進氣管的一端固定安裝在所述轉動連接件遠離所述刷頭部件的一端，且所述手持儲水桿通過所述轉動連接件轉動連接在所述刷頭部件的頂端。

10、與現有技術相比，本實用新型的有益效果如下：

11、本實用新型既可以干擦水霧，又可以水洗污泥，用戶可以在戶外隨時對車窗進行清洗，無需依賴外部水源或電力，提高了使用的便捷性和實用性，通過按壓充氣加壓球控制氣壓，進而調節橡膠活塞的移動距離和出水量，用戶可以根據車窗的臟污程度靈活調整噴灑的水量，既節約用水又能達到理想的清潔效果。

技術特征：

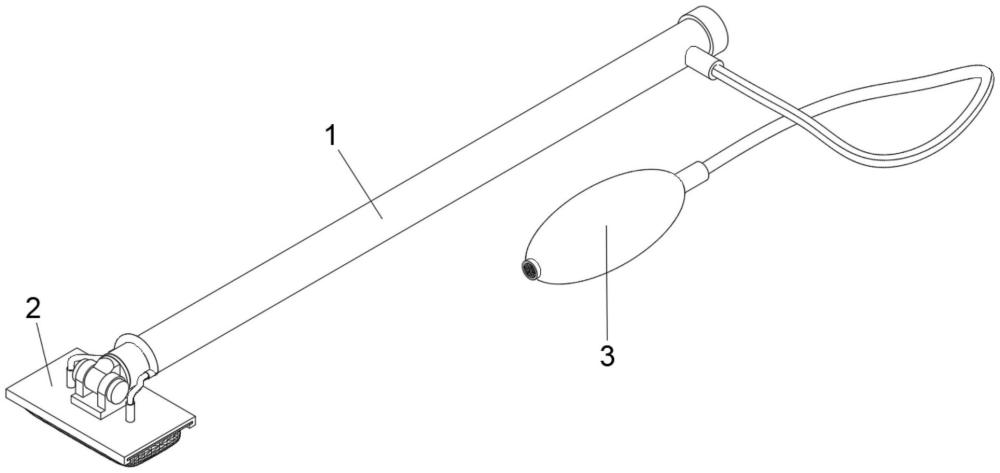

1.一種車輛窗面清潔的手動雨刷裝置，包括手持儲水桿(1)、刷頭部件(2)和充氣加壓球(3)，其特征在于：所述手持儲水桿(1)的外側一端固定連接有出水管(4)，所述手持儲水桿(1)遠離所述出水管(4)的一端外側固定連接有進氣管(5)，所述手持儲水桿(1)靠近所述進氣管(5)的一端設有密封墊(6)，所述手持儲水桿(1)的內側滑動連接有橡膠活塞(7)，所述橡膠活塞(7)遠離所述手持儲水桿(1)的一端固定連接有輔助支撐架(8)，所述輔助支撐架(8)遠離所述橡膠活塞(7)的一端固定安裝有牽引繩(10)，所述手持儲水桿(1)靠近所述進氣管(5)的一端螺紋連接有后蓋(9)。

2.根據權利要求1所述的一種車輛窗面清潔的手動雨刷裝置，其特征在于：所述刷頭部件(2)的頂端中部固定連接有轉動連接件(11)，所述刷頭部件(2)的頂端對稱固定連接有兩個進水管(13)，所述刷頭部件(2)的底端內側對稱開設有插槽(16)，所述插槽(16)的內側滑動插接有插接板(14)，所述插接板(14)的底端固定連接有海綿刷(15)。

3.根據權利要求2所述的一種車輛窗面清潔的手動雨刷裝置，其特征在于：所述刷頭部件(2)的底端對稱固定連接有兩個金屬彈片(17)，所述金屬彈片(17)的底端緊貼所述插接板(14)的頂端。

4.根據權利要求2所述的一種車輛窗面清潔的手動雨刷裝置，其特征在于：所述進水管(13)的頂端固定安裝有分支水管(12)。

5.根據權利要求4所述的一種車輛窗面清潔的手動雨刷裝置，其特征在于：所述分支水管(12)的分支端固定安裝在所述進水管(13)的頂端，所述分支水管(12)的主干端固定安裝在所述出水管(4)的內側。

6.根據權利要求1所述的一種車輛窗面清潔的手動雨刷裝置，其特征在于：所述充氣加壓球(3)的輸出端通過軟管連接在所述進氣管(5)遠離所述手持儲水桿(1)的一端。

7.根據權利要求1所述的一種車輛窗面清潔的手動雨刷裝置，其特征在于：所述密封墊(6)位于所述手持儲水桿(1)和所述后蓋(9)之間。

8.根據權利要求2所述的一種車輛窗面清潔的手動雨刷裝置，其特征在于：所述手持儲水桿(1)靠近所述進氣管(5)的一端固定安裝在所述轉動連接件(11)遠離所述刷頭部件(2)的一端，且所述手持儲水桿(1)通過所述轉動連接件(11)轉動連接在所述刷頭部件(2)的頂端。

技術總結
本技術公開了一種車輛窗面清潔的手動雨刷裝置，包括手持儲水桿、刷頭部件和充氣加壓球，所述手持儲水桿的外側一端固定連接有出水管，所述手持儲水桿遠離所述出水管的一端外側固定連接有進氣管，所述手持儲水桿靠近所述進氣管的一端設有密封墊，所述手持儲水桿的內側滑動連接有橡膠活塞，所述橡膠活塞遠離所述手持儲水桿的一端固定連接有輔助支撐架，所述輔助支撐架遠離所述橡膠活塞的一端固定安裝有牽引繩。本技術既可以干擦水霧，又可以水洗污泥，用戶可以在戶外隨時對車窗進行清洗，無需依賴外部水源或電力，提高了使用的便捷性和實用性。

技術研發人員：顧林發,馮會
受保護的技術使用者：安徽林恒汽車零部件有限公司
技術研發日：20240806
技術公布日：2025/4/28
