本發明涉及磁浮列車蓄電池控制領域，具體涉及一種磁浮列車蓄電池充放電控制系統及方法。

背景技術：

1、本節中的陳述僅提供與本公開相關的背景信息，并且可能不構成現有技術。

2、磁浮列車作為一種新型的交通工具，具有高速、低噪音、低能耗等優點，逐漸成為未來交通發展的重要方向。在磁浮列車系統中，蓄電池作為關鍵設備，承擔著為控制系統提供穩定電源的重要任務。與傳統輪軌交通相比，磁浮列車在運行過程中新增了懸浮系統，導致蓄電池負載增加。然而，為了控制裝車重量和體積，蓄電池容量并未顯著提升。因此，研究蓄電池的充放電控制方法，提高其可靠性和可用性，成為磁浮列車領域亟待解決的問題。

3、目前，蓄電池充放電控制方法在新能源汽車和傳統輪軌交通工具領域已取得一定成果，技術主要包括精確的充電/放電曲線控制及虧電保護措施。然而，在實際應用中，這些技術仍存在一定的不足，尤其在磁浮車輛運營和維護過程中，防止虧電和提高蓄電池可用性成為亟待解決的問題。

技術實現思路

1、本發明的目的在于：針對現有技術中存在的問題，提供了一種磁浮列車蓄電池充放電控制系統及方法，解決了上述問題。

2、本發明的技術方案如下：

3、一種磁浮列車蓄電池充放電控制系統，包括：蓄電池、蓄電池管理系統和車載plc；所述蓄電池管理系統與蓄電池連接，用于監測蓄電池的電壓；所述車載plc一方面通過低電壓檢測繼電器和欠壓檢測繼電器與蓄電池控制電壓正極連接，所述車載plc另一方面還與非關鍵負載繼電器和關鍵負載繼電器連接；所述蓄電池分別通過關鍵負載繼電器和非關鍵負載繼電器與磁浮列車中的關鍵負載和非關鍵負載連接；所述低電壓檢測繼電器根據蓄電池管理系統的監測結果切換狀態；所述欠壓檢測繼電器監測蓄電池的電壓，并根據監測結果與欠壓檢測繼電器的設定限值的大小關系，切換狀態；所述車載plc能夠采集低電壓檢測繼電器和欠壓檢測繼電器的開關信號，并以此控制非關鍵負載繼電器和關鍵負載繼電器的開斷。

4、進一步地，所述低電壓檢測繼電器為常開狀態，蓄電池管理系統監測到蓄電池的電壓低于設定限值時，向低電壓檢測繼電器發出高電平信號，使低電壓檢測繼電器由常開狀態切換為閉合狀態。

5、進一步地，所述低電壓檢測繼電器閉合后，向車載plc發出繼電器信號1；所述車載plc基于繼電器信號1，將非關鍵負載繼電器置為0，進而切除非關鍵負載。

6、進一步地，所述蓄電池持續放電達到欠壓檢測繼電器的設定限值，欠壓檢測繼電器由常開狀態切換為閉合狀態。

7、進一步地，所述欠壓檢測繼電器閉合后，向車載plc發出繼電器信號2；所述車載plc基于繼電器信號2，將關鍵負載繼電器置為0，進而切除關鍵負載。

8、進一步地，當車載plc接收到喚醒裝置再次投入關鍵負載指令后，車載plc控制關鍵負載繼電器閉合，同時車載plc內部啟用時間計時器；若在設定時間內，高壓接通后，非關鍵負載也會投入使用；如果時間結束，高壓還未接通，再次控制關鍵負載繼電器斷開。

9、進一步地，當設定時間內都未能接通高壓，而其他條件都具備時，能夠臨時將欠壓檢測繼電器的設定限值調低，再次進行車輛喚醒。

10、本申請還提出了一種磁浮列車蓄電池充放電控制方法，基于上述的一種磁浮列車蓄電池充放電控制系統，包括：

11、步驟s1：蓄電池管理系統監測到蓄電池的電壓低于設定限值時，向低電壓檢測繼電器發出高電平信號，使低電壓檢測繼電器由常開狀態切換為閉合狀態，車載plc采集到繼電器信號1后，將非關鍵負載繼電器置為0，進而切除非關鍵負載；

12、步驟s2：蓄電池持續放電達到欠壓檢測繼電器的設定限值，欠壓檢測繼電器由常開狀態切換為閉合狀態，車載plc采集到繼電器信號2后，將關鍵負載繼電器置為0，進而切除關鍵負載；

13、步驟s3：當車載plc接收到喚醒裝置再次投入關鍵負載指令后，車載plc控制關鍵負載繼電器閉合，同時車載plc內部啟用時間計時器；若在設定時間內，高壓接通后，非關鍵負載也會投入使用；如果時間結束，高壓還未接通，再次控制關鍵負載繼電器斷開；

14、步驟s4：當設定時間內都未能接通高壓，而其他條件都具備時，臨時將欠壓檢測繼電器的設定限值調低，再次進行車輛喚醒。

15、與現有的技術相比本發明的有益效果是：

16、1、本發明將蓄電池供電緊急負載細分為關鍵負載和非關鍵負載，在蓄電池低容量或低電壓后，可按程序判定依次切除非關鍵負載和關鍵負載，保證蓄電池在較低容量下只會有最低消耗，可以延長使用時間，并且也間接保護電池，提高使用壽命。

17、2、本發明提出的欠壓檢測繼電器，可手動設置電壓限值，有效防止蓄電池虧電；其還可以手動調節限值，一般情況，可以調整一個較高的電壓限值，這樣可以有效保證蓄電池不會發生虧電狀況，另外，手動調節裝置也是一種應急操作方式。

18、附圖說

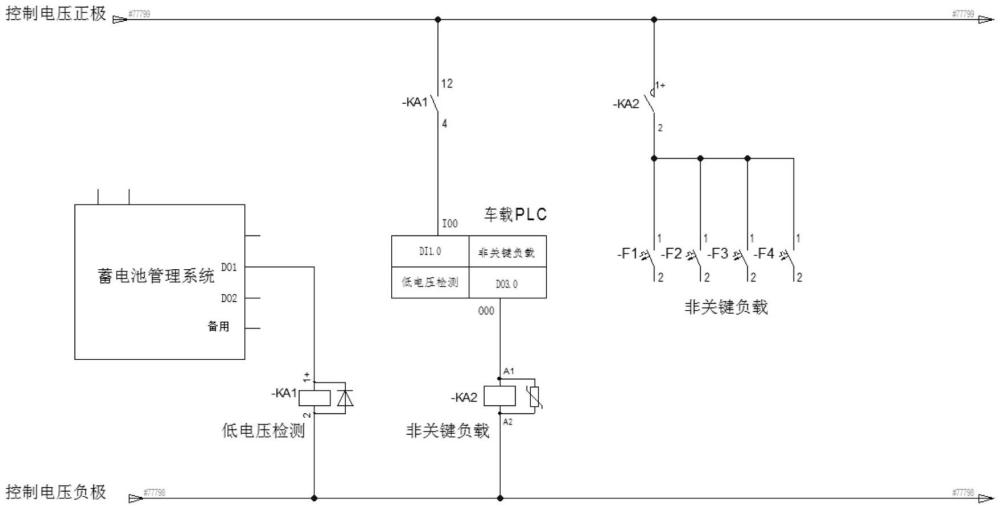

19、圖1為非關鍵負載切除控制電路；

20、圖2為關鍵負載切除控制電路。

技術特征：

1.一種磁浮列車蓄電池充放電控制系統，其特征在于，包括：蓄電池、蓄電池管理系統和車載plc；所述蓄電池管理系統與蓄電池連接，用于監測蓄電池的電壓；所述車載plc一方面通過低電壓檢測繼電器和欠壓檢測繼電器與蓄電池控制電壓正極連接，所述車載plc另一方面還與非關鍵負載繼電器和關鍵負載繼電器連接；所述蓄電池分別通過關鍵負載繼電器和非關鍵負載繼電器與磁浮列車中的關鍵負載和非關鍵負載連接；所述低電壓檢測繼電器根據蓄電池管理系統的監測結果切換狀態；所述欠壓檢測繼電器監測蓄電池的電壓，并根據監測結果與欠壓檢測繼電器的設定限值的大小關系，切換狀態；所述車載plc能夠采集低電壓檢測繼電器和欠壓檢測繼電器的開關信號，并以此控制非關鍵負載繼電器和關鍵負載繼電器的開斷。

2.根據權利要求1所述的一種磁浮列車蓄電池充放電控制系統，其特征在于，所述低電壓檢測繼電器為常開狀態，蓄電池管理系統監測到蓄電池的電壓低于設定限值時，向低電壓檢測繼電器發出高電平信號，使低電壓檢測繼電器由常開狀態切換為閉合狀態。

3.根據權利要求2所述的一種磁浮列車蓄電池充放電控制系統，其特征在于，所述低電壓檢測繼電器閉合后，向車載plc發出繼電器信號1；所述車載plc基于繼電器信號1，將非關鍵負載繼電器置為0，進而切除非關鍵負載。

4.根據權利要求3所述的一種磁浮列車蓄電池充放電控制系統，其特征在于，所述蓄電池持續放電達到欠壓檢測繼電器的設定限值，欠壓檢測繼電器由常開狀態切換為閉合狀態。

5.根據權利要求4所述的一種磁浮列車蓄電池充放電控制系統，其特征在于，所述欠壓檢測繼電器閉合后，向車載plc發出繼電器信號2；所述車載plc基于繼電器信號2，將關鍵負載繼電器置為0，進而切除關鍵負載。

6.根據權利要求5所述的一種磁浮列車蓄電池充放電控制系統，其特征在于，當車載plc接收到喚醒裝置再次投入關鍵負載指令后，車載plc控制關鍵負載繼電器閉合，同時車載plc內部啟用時間計時器；若在設定時間內，高壓接通后，非關鍵負載也會投入使用；如果時間結束，高壓還未接通，再次控制關鍵負載繼電器斷開。

7.根據權利要求6所述的一種磁浮列車蓄電池充放電控制系統，其特征在于，當設定時間內都未能接通高壓，而其他條件都具備時，能夠臨時將欠壓檢測繼電器的設定限值調低，再次進行車輛喚醒。

8.一種磁浮列車蓄電池充放電控制方法，其特征在于，基于權利要求1-7任一項所述的一種磁浮列車蓄電池充放電控制系統，包括：

9.根據權利要求8所述的一種磁浮列車蓄電池充放電控制方法，其特征在于，還包括：

10.根據權利要求9所述的一種磁浮列車蓄電池充放電控制方法，其特征在于，還包括：

技術總結
本發明公開了一種磁浮列車蓄電池充放電控制系統及方法，涉及磁浮列車蓄電池控制領域。本發明將蓄電池供電緊急負載細分為關鍵負載和非關鍵負載，在蓄電池低容量或低電壓后，可按程序判定依次切除非關鍵負載和關鍵負載，保證蓄電池在較低容量下只會有最低消耗，可以延長使用時間，并且也間接保護電池，提高使用壽命。

技術研發人員：陳亮,李云川,彭滟麟,林劍
受保護的技術使用者：四川發展磁浮科技有限公司
技術研發日：
技術公布日：2025/4/28
