本發明涉及化工設備領域，具體涉及可調槳型的魚尾型攪拌槳及采用該攪拌槳的攪拌釜。

背景技術：

1、在傳統攪拌釜用攪拌槳中，攪拌槳常用于混合物料、晶析等操作。其在攪拌不同物料時，使用的攪拌槳的槳型也有所不同；在攪拌需要高強度攪拌的物料，如粘稠度較高的漿料、泥漿和高聚合物等時，通常會使用斜槳葉，因為斜槳葉具有較高的攪拌能力，能夠迅速打破物料的靜態平衡，斜向切割的設計使得其在攪拌過程中能同時產生軸向流和徑向流，這種組合流向能實現更好的混勻效果。但是，斜槳葉在攪拌時阻力大，長時間的攪拌會導致能耗過高，增加運行成本。而直槳葉阻力較小，能耗相對較低，這使得直槳葉能夠適用于需要長時間攪拌的物料或場景，可以有效降低運行的成本。但是，其在攪拌過程中產生的流動方式較為單一，攪拌的效率相較斜槳葉較低。

2、攪拌槳的直槳葉和斜槳葉各有優缺點，因此在選擇時需根據具體的物料特性、攪拌需求來選擇合適的攪拌槳槳型。其中，當物料中加入較高比重或粘度的物料時，為了節約能耗，可以先使用斜槳葉將物料進行初步地混合，隨后再更換直槳葉進行長時間攪拌，使物料混合均勻。但在攪拌過程中更換槳型，操作較為繁瑣，耗時耗力。此外，現有的攪拌槳槳葉結構過于簡單，使其無法產生復雜的流場，從而影響物料的混合效果。

技術實現思路

1、為了克服現有技術中的不足，本發明提供了可調槳型的魚尾型攪拌槳及采用該攪拌槳的攪拌釜；本發明的攪拌釜用攪拌槳能夠根據需要攪拌的物料的特性以及攪拌需求來調節槳型，操作簡便，且能夠降低能耗，提高攪拌效率；在攪拌較高比重或粘度的物料時可以采用組合式的攪拌方法，先采用斜槳葉，迅速打破物料的靜態平衡，隨后，將槳型調整為直槳葉，進行長時間的攪拌，從而減少能耗，有效降低運行成本。此外，本發明的攪拌釜用攪拌槳的能量傳播效率高，攪拌效果好。本發明還提供了采用前述可調槳型的魚尾型攪拌槳的攪拌釜，具有耗能低、效率高、效果好等特點。

2、對于攪拌槳，本發明的技術方案如下：

3、可調槳型的魚尾型攪拌槳，包括電機、內軸套、外軸套、魚尾型槳葉、調節組件、傳動軸、調節桿、滑動桿、支架；所述電機固定于支架上；所述電機的輸出軸與外軸套固定連接，能夠驅動外軸套作旋轉運動；所述調節組件設于外軸套內；所述傳動軸與調節組件的底部連接，可以通過操縱調節組件能夠調節傳動軸的高度；所述內軸套固定于傳動軸底端，所述外軸套在豎直方向上設有豎直槽；所述調節桿的一端穿過豎直槽與內軸套固定連接，其另一端與魚尾型槳葉相連；對應的，所述外軸套在水平方向上設有水平槽，所述滑動桿的一端與魚尾型槳葉相連，另一端設于水平槽內，當所述調節桿上下移動時，滑動桿會在水平槽內滑動，從而改變魚尾型槳葉的角度。

4、與現有技術相比，本發明的可調槳型的魚尾型攪拌槳能耗低，攪拌效率高，攪拌效果好，取得了顯著的進步，具體如下：

5、（1）本發明的攪拌槳的槳葉采用基于仿生學原理設計魚尾型攪拌槳，在旋轉時能夠產生的攪拌力大，能夠產生不同于矩形葉片的渦結構，使流場混亂程度增加。此外魚尾型攪拌槳還能增強攪拌槽底部和頂部液體的軸向流，增大罐底流體的流動速度，提高攪拌效率與效果。

6、（2）本發明的攪拌槳槳型可自由調節，通過調節組件調節傳動軸的豎直位置，從而改變魚尾型槳葉的角度，使其能夠根據物料特性以及攪拌需求來調節槳型，操作步驟簡單高效；此外，本發明的攪拌槳在攪拌加入較高比重或粘度的物料時，能夠先采用斜槳葉，迅速打破物料的靜態平衡，一定時間后調整為直槳葉再進行長時間的攪拌，從而減少能耗有效降低運行成本。

7、進一步地，上述的可調槳型的魚尾型攪拌槳中，所述調節組件包括調節座和連接桿，所述調節座與外軸套相連；所述調節座兩側分別設有轉輪和傳動輪，所述轉輪與傳動輪的中心通過中心軸相連；所述轉輪上設有限位螺釘，對應的，所述調節座上繞中心軸在圓周分布有限位孔，能夠與限位螺釘配合，限制轉輪轉動；所述調節座底部設有滑動槽，所述滑動槽內可移動地設有滑塊，所述滑塊與傳動軸相連；所述調節座在豎直方向上設有調節槽，所述調節槽與滑動槽相連通；所述連接桿的一端穿過調節槽與滑塊鉸接，其另一端在傳動輪的偏心位置與其鉸接。再進一步，所述轉輪上設有把手。設置把手，能夠在轉動轉輪時提供了一個穩定的施力點，提高操作的便捷性。再進一步，所述外軸套與調節座頂端通過固定軸相連。

8、進一步地，上述的可調槳型的魚尾型攪拌槳中，所述魚尾型槳葉繞內軸套沿圓周均勻分布，數量可以為2-6個。

9、進一步地，上述的可調槳型的魚尾型攪拌槳中，所述外軸套還包括上蓋、底座和筋條；所述上蓋與底座通過筋條連接；所述豎直槽和水平槽設于底座上。采用該結構有利于外軸套輕量化，能夠進一步降低電機的能耗，同時也能夠減少制造的成本。

10、進一步地，上述的可調槳型的魚尾型攪拌槳中，所述水平槽位于豎直槽的垂直平分線上。該結構設計，能夠擴大魚尾型槳葉調整角度的范圍。

11、進一步地，上述的可調槳型的魚尾型攪拌槳中，所述外軸套上設有凸起塊，所述水平槽設于凸起塊上。將水平槽設置于凸起塊上，無需在外軸套上加工較深的直槽，避免整個外軸套的體積過大，有利于外軸套整體小型化。

12、對于攪拌釜，本發明的技術方案如下：

13、攪拌槳槳型可調的攪拌釜，包括釜體以及與其配合使用的釜蓋，所述釜體底部設有出料口，所述釜蓋上設有進料口，該攪拌釜采用了前述本發明的可調槳型的魚尾型攪拌槳，對應的，所述釜蓋上設有攪拌槳讓位孔。

14、與現有技術相比，本發明的攪拌釜采用了上述的可調槳型的魚尾型攪拌槳，能夠根據物料特性以及攪拌需求來調節槳型，提高物料的攪拌效率，降低攪拌耗能；此外，本發明的攪拌釜采用魚尾型的槳葉來進行攪拌，旋轉時能夠產生不同于矩形葉片的渦結構，使流場混亂程度增加，攪拌力度大，攪拌效果好，能夠進一步提高攪拌的效率。

技術特征：

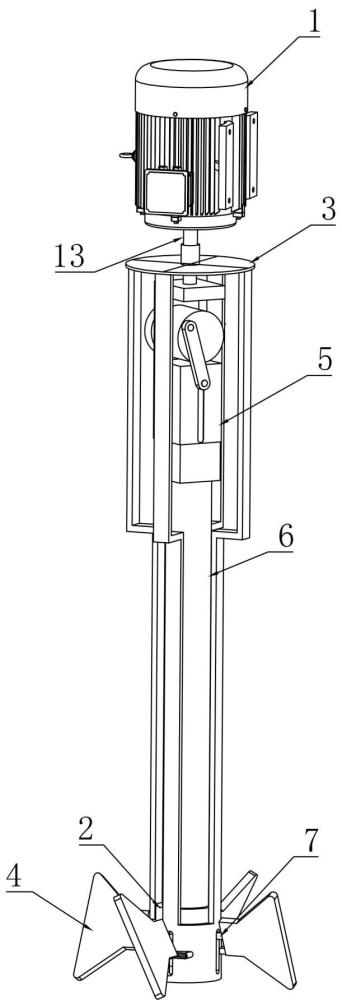

1.可調槳型的魚尾型攪拌槳，其特征在于：包括電機（1）、內軸套（2）、外軸套（3）、魚尾型槳葉（4）、調節組件（5）、傳動軸（6）、調節桿（7）、滑動桿（8）、支架（9）；所述電機（1）固定于支架（9）上；所述電機（1）的輸出軸與外軸套（3）固定連接，能夠驅動外軸套（3）作旋轉運動；所述調節組件（5）設于外軸套（3）內；所述傳動軸（6）與調節組件（5）的底部連接，可以通過操縱調節組件（5）調節傳動軸（6）的高度；所述內軸套（2）固定于傳動軸（6）底端，所述外軸套（3）在豎直方向上設有豎直槽（301）；所述調節桿（7）的一端穿過豎直槽（301）與內軸套（2）固定連接，其另一端與魚尾型槳葉（4）相連；對應的，所述外軸套（3）在水平方向上設有水平槽（302），所述滑動桿（8）的一端與魚尾型槳葉（4）相連，另一端設于水平槽（302）內，當所述調節桿（7）上下移動時，滑動桿（8）會在水平槽（302）內滑動，從而改變魚尾型槳葉（4）的角度。

2.根據權利要求1所述的可調槳型的魚尾型攪拌槳，其特征在于：所述調節組件（5）包括調節座（501）和連接桿（506），所述調節座（501）與外軸套（3）相連；所述調節座（501）兩側分別設有轉輪（502）和傳動輪（503），所述轉輪（502）與傳動輪（503）的中心通過中心軸（504）相連；所述轉輪（502）上設有限位螺釘（12），對應的，所述調節座（501）上繞中心軸（504）在圓周分布有限位孔（5013），能夠與限位螺釘（12）配合，限制轉輪（502）轉動；所述調節座（501）底部設有滑動槽（5011），所述滑動槽（5011）內可移動地設有滑塊（505），所述滑塊（505）與傳動軸（6）相連；所述調節座（501）在豎直方向上設有調節槽（5012），所述調節槽（5012）與滑動槽（5011）相連通；所述連接桿（506）的一端穿過調節槽（5012）與滑塊（505）鉸接，其另一端在傳動輪（503）的偏心位置與其鉸接。

3.根據權利要求2所述的可調槳型的魚尾型攪拌槳，其特征在于：所述轉輪（502）上設有把手（507）。

4.根據權利要求2所述的可調槳型的魚尾型攪拌槳，其特征在于：所述外軸套（3）與調節座（501）頂端通過固定軸（13）相連。

5.根據權利要求1所述的可調槳型的魚尾型攪拌槳，其特征在于：所述魚尾型槳葉（4）繞內軸套（2）沿圓周均勻分布，數量為2-6個。

6.根據權利要求1所述的可調槳型的魚尾型攪拌槳，其特征在于：所述外軸套（3）還包括上蓋（303）、底座（304）和筋條（305）；所述上蓋（303）與底座（304）通過筋條（305）連接；所述豎直槽（301）和水平槽（302）設于底座（304）上。

7.根據權利要求1所述的可調槳型的魚尾型攪拌槳，其特征在于：所述水平槽（302）位于豎直槽（301）的垂直平分線上。

8.根據權利要求1所述的可調槳型的魚尾型攪拌槳，其特征在于：所述外軸套（3）上設有凸起塊（306），所述水平槽（302）設于凸起塊（306）上。

9.攪拌槳槳型可調的攪拌釜，包括釜體（10）以及與其配合使用的釜蓋（11），所述釜體（10）底部設有出料口（1001），所述釜蓋（11）上設有進料口（1101），其特征在于：該攪拌釜采用了權利要求1的攪拌槳，對應的，所述釜蓋（11）上設有攪拌槳讓位孔（1102）。

技術總結
本發明公開了可調槳型的魚尾型攪拌槳及采用該攪拌槳的攪拌釜，本發明的攪拌槳包括電機、內軸套、外軸套、魚尾型槳葉、調節組件、傳動軸、調節桿、滑動桿、支架；本發明的攪拌槳能夠根據需要攪拌的物料的特性以及攪拌需求來調節槳型，能夠降低能耗，提高攪拌效率；在攪拌較高比重或粘度的物料時可以先采用斜槳葉，迅速打破物料的靜態平衡，然后停止攪拌，將槳型調整為直槳葉再進行長時間的攪拌，從而減少能耗，有效降低運行成本。此外，本發明的攪拌槳采用基于仿生學原理設計的魚尾型攪拌槳，能量傳播效率高，攪拌效果好。本發明的攪拌釜，采用了前述可調槳型的魚尾型攪拌槳，攪拌力度大、效果好，能夠提高攪拌的效率。
