本發明涉及車載桌板，具體為一種集成于椅背板的多級調節手動桌板。

背景技術：

1、車載小桌板通常安裝于汽車前排座椅后面，它可以用于放置食品、手提電腦等物品。小桌板使得坐在副駕駛或者后排的乘客，擁有一個穩定的地方放置物品，從而保持車內整潔。

2、常見的車載小桌板在展開時，只有單個展開角度(即完全展開，此時小桌板與車輛座椅的背板垂直)，而乘客在乘坐車輛時，會根據自身習慣調節車輛座椅角度，導致車載小桌板在完全展開時，其角度也會被迫改變，進而導致其不適合擺放物品；而存在多夾角(一般就3～4個角度)的車載小桌板，其調節難度較大，需要用戶使用雙手進行調節，且在使用過程中，因為座椅本身的傾斜問題，其還存在1～2不能使用的角度，這進一步壓縮的車載小桌板與車輛座椅之間的可選夾角，即少角度選擇難以滿足大部分用戶的使用需求。

3、因此，我們提出一種能單手操作且可多級調節的車載小桌板，以滿足不同角度使用需求的用戶。

技術實現思路

1、本發明的目的在于提供一種集成于椅背板的多級調節手動桌板，以解決上述背景技術中提出的現有車載小桌板在展開后，其與車輛座椅之間可選夾角較少的問題。

2、為實現上述目的，本發明提供如下技術方案：一種集成于椅背板的多級調節手動桌板，包括桌板支撐件，以及連接桌板支撐件與車輛座椅的轉接件，所述轉接件包括連桿安裝支架與桌板固定支架，所述桌板固定支架的一側鉸接有一號連桿和二號連桿，一號連桿和二號連桿的另一端均與連桿安裝支架鉸接；

3、所述連桿安裝支架的內側通過轉軸活動安裝有棘爪換向塊、棘爪和棘輪；所述棘輪與二號連桿同軸連接，且兩者通過銷釘固定；所述連桿安裝支架的內側安裝有驅動棘爪換向塊以及棘爪相向轉動的棘爪扭簧和棘爪換向塊扭簧；所述棘爪換向塊和棘爪的外側均設置有對頂凸起，當兩個對頂凸起抵接時，棘爪換向塊和棘爪停止相向轉動；

4、所述一號連桿和棘爪換向塊的外側均設置有限位凸起，所述棘輪的外側設置有局部齒，當兩個限位凸起相向轉動且相互通過后，棘輪外側的局部齒與棘爪接觸。

5、優選的，所述桌板支撐件包括桌板上板總成和桌板下板總成，桌板上板總成與桌板下板總成可拆卸連接；桌板上板總成的上側設置有內凹的放置槽。

6、優選的，所述桌板支撐件的內側安裝有桌板安裝支架和無線充電模塊；所述桌板上板總成的上側設置有充電區，充電區位于無線充電模塊的上側。

7、優選的，所述轉接件的數量為兩個，兩個轉接件對稱設置，且兩個轉接件分別位于桌板安裝支架的兩側。

8、優選的，所述桌板固定支架的外側安裝有桌板打開扭簧，桌板打開扭簧的另一端與一號連桿連接。

9、優選的，所述連桿安裝支架的內側上方設置有導向支架，一號連桿和二號連桿均貫穿導向支架后再與連桿安裝支架鉸接。

10、優選的，所述棘爪換向塊和棘爪鉸的接軸到導向支架內壁下端的距離均小于其鉸接軸到其對頂凸起頂點的距離。

11、優選的，所述轉接件在靠近車輛座椅的一端設置有減震組件；所述減震組件包括l型固定件，l型固定件的一端鉸接有中間連接板，中間連接板的另一側轉動連接有支架安裝板；

12、所述l型固定件在靠近支架安裝板的一側鉸接有一號減震器，一號減震器的另一端鉸接有減震連桿，減震連桿的另一端與中間連接板鉸接；

13、所述支架安裝板在靠近支架安裝板的一側鉸接二號減震器，二號減震器的另一端與支架安裝板鉸接。

14、與現有技術相比，本發明的有益效果是：

15、1)本裝置通過棘輪上的局部齒與棘爪接觸進行定位，局部齒上存在多個齒牙，每個齒牙均是一個定位位置，通過不同的定位位置進行定位，使得桌板支撐件在展開后與車輛座椅之間能存在多個不同角度的夾角；桌板支撐件的多級調節，能適應不同用戶的使用習慣，進而增大本裝置的適用人群。

16、2)本裝置在開啟閉合時，只需要單手順時針、逆時針轉動桌板支撐件，然后由桌板支撐件帶動一號連桿和二號連桿轉動，一號連桿和二號連桿通過轉動，帶動棘爪換向塊、棘爪、棘輪進行轉動，然后通過棘爪換向塊、棘爪、棘輪進行定位；本裝置只需要單手即可操作，使得桌板的調節更加方便。

技術特征：

1.一種集成于椅背板的多級調節手動桌板，包括桌板支撐件(10)，以及連接桌板支撐件(10)與車輛座椅的轉接件(20)，其特征在于：所述轉接件(20)包括連桿安裝支架(261)與桌板固定支架(21)，所述桌板固定支架(21)的一側鉸接有一號連桿(231)和二號連桿(232)，一號連桿(231)和二號連桿(232)的另一端均與連桿安裝支架(261)鉸接；

2.根據權利要求1所述的一種集成于椅背板的多級調節手動桌板，其特征在于：所述桌板支撐件(10)包括桌板上板總成(11)和桌板下板總成(12)，桌板上板總成(11)與桌板下板總成(12)可拆卸連接；桌板上板總成(11)的上側設置有內凹的放置槽(13)。

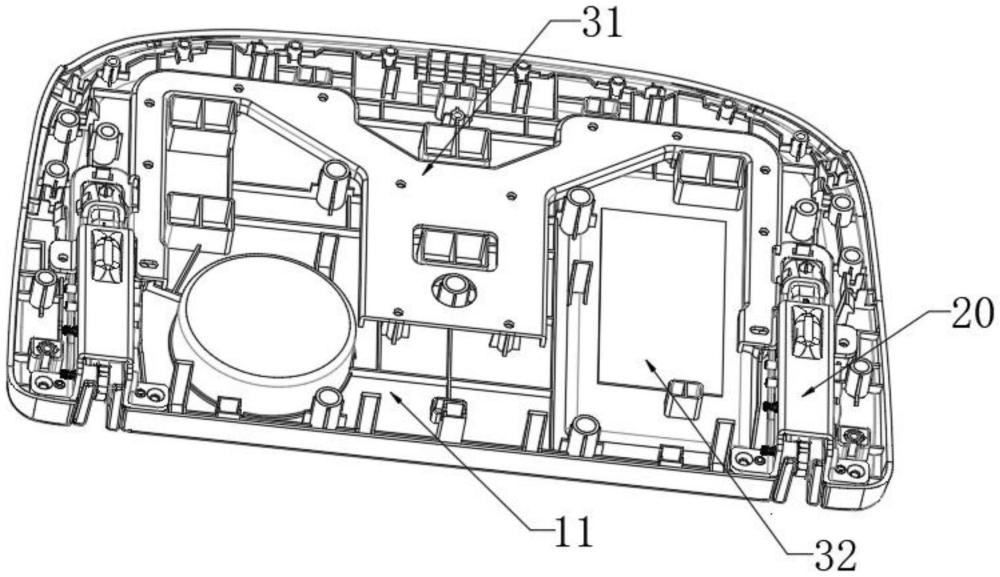

3.根據權利要求2所述的一種集成于椅背板的多級調節手動桌板，其特征在于：所述桌板支撐件(10)的內側安裝有桌板安裝支架(31)和無線充電模塊(32)；所述桌板上板總成(11)的上側設置有充電區(14)，充電區(14)位于無線充電模塊(32)的上側。

4.根據權利要求3所述的一種集成于椅背板的多級調節手動桌板，其特征在于：所述轉接件(20)的數量為兩個，兩個轉接件(20)對稱設置，且兩個轉接件(20)分別位于桌板安裝支架(31)的兩側。

5.根據權利要求1所述的一種集成于椅背板的多級調節手動桌板，其特征在于：所述桌板固定支架(21)的外側安裝有桌板打開扭簧(22)，桌板打開扭簧(22)的另一端與一號連桿(231)連接。

6.根據權利要求1所述的一種集成于椅背板的多級調節手動桌板，其特征在于：所述連桿安裝支架(261)的內側上方設置有導向支架(262)，一號連桿(231)和二號連桿(232)均貫穿導向支架(262)后再與連桿安裝支架(261)鉸接。

7.根據權利要求1所述的一種集成于椅背板的多級調節手動桌板，其特征在于：所述棘爪換向塊(241)和棘爪(242)的鉸接軸到導向支架(262)內壁下端的距離均小于其鉸接軸到其對頂凸起頂點的距離。

8.根據權利要求1所述的一種集成于椅背板的多級調節手動桌板，其特征在于：所述轉接件(20)在靠近車輛座椅的一端設置有減震組件(40)；所述減震組件(40)包括l型固定件(41)，l型固定件(41)的一端鉸接有中間連接板(43)，中間連接板(43)的另一側轉動連接有支架安裝板(42)；

技術總結
本發明屬于車載桌板技術領域，具體為一種集成于椅背板的多級調節手動桌板，包括桌板支撐件，以及連接桌板支撐件與車輛座椅的轉接件，所述轉接件包括連桿安裝支架與桌板固定支架，所述桌板固定支架的一側鉸接有一號連桿和二號連桿，一號連桿和二號連桿的另一端均與連桿安裝支架鉸接；所述連桿安裝支架的內側通過轉軸活動安裝有棘爪換向塊、棘爪和棘輪；所述棘輪與二號連桿同軸連接，且兩者通過銷釘固定；本裝置通過棘輪上的局部齒與棘爪接觸進行定位，使得桌板支撐件在展開后與車輛座椅之間能存在多個不同角度的夾角；桌板支撐件的多級調節，能適應不同用戶的使用習慣，進而增大本裝置的適用人群。

技術研發人員：江錦坤,羅海彬
受保護的技術使用者：廣州興通達汽車科技有限公司
技術研發日：
技術公布日：2025/4/28
