本發明涉及彈簧生產工裝技術領域，尤其涉及彈簧保溫流轉車。

背景技術：

現有技術中彈簧在進行余熱淬火和熱強壓工藝過程中，會產生以下的問題：

1)彈簧高溫卷制到淬火的過程中彈簧表面失溫過快而棒料心部溫度過高這會導致彈簧淬火后心表硬度差異大,達到3-5HRC的硬度差，同時表面散溫過快使紅外測溫系統無法準確測量出彈簧淬火時整體溫度，產品質量無法控制；

2)彈簧加熱至熱強壓溫度后進行強壓處理，由于從加熱處流轉至強壓彈簧，彈簧失溫差異大導致彈簧強壓后自由高度產生較大的差異影響產品質量；

專利號為CN 203310619 U的專利，該專利采用的保溫裝置是保溫盒體，所述的盒體包括第一半體和第二半體，所述的第一半體和第二半體上分別設有上槽體和下槽體，所述的第一半體和第二半體能夠相互扣合且當?shù)谝话塍w和第二半體相互扣合時所述的上槽體和下槽體拼合形成通道，所述的第一半體和第二半體一側相鉸接，另一側通過連接結構相連，該專利就是利用上下半體卡住彈簧，這樣可以實現保溫，但是這樣的結構安裝不方便，且保溫效果差，而且不利于流轉。

技術實現要素：

本發明的目的是提供彈簧保溫流轉車，解決現有技術中紅外測溫系統無法準確測量出彈簧淬火溫度和彈簧失溫差異大從而影響彈簧質量的技術問題；

本發明解決上述技術問題的技術方案如下：

彈簧保溫流轉車，包括車架，所述車架下方設置有萬向輪，且車架內部設置有支撐架，所述支撐架上固定安裝有支撐板，所述支撐板兩端設置有遮 溫板一，且支撐板上方密封設置有遮溫板二；

在上述技術方案的基礎上，本發明還可以做如下改進：

進一步，所述支撐板為V型，采用本步的有益效果是通過V型的支撐板可以支撐彈簧，從而保證彈簧有足夠的空間散熱，保證彈簧散熱均勻，從而保證彈簧不會失溫過快；

進一步，所述遮溫板一為扇形，采用本步的有益效果是遮溫板一和支撐板相對應，這樣能夠形成密閉空間；

進一步，所述遮溫板二為圓弧型，且向下彎曲，采用本步的有益效果是和彈簧相對應，保證密封；

進一步，所述支撐架下方設置有連接桿，所述連接桿下方設置有連接板，所述連接板兩端分別連接有圓弧形擋板，所述擋板向上彎曲，且擋板上開有弧形槽，所述擋板與遮溫板二相對應，所述弧形槽內設置有滑行桿，所述滑行桿固定在遮溫板二端部?jī)蓚?cè)，采用本步的有益效果是保證遮溫板二能夠旋轉，使得遮溫板二能夠沿著弧形槽滑動；

進一步，所述遮溫板二外側設置有把手，采用本步的有益效果是保證方便遮溫板二的旋轉；

進一步，所述遮溫板二內側通過螺栓固定有保溫棉板，所述支撐板上方設置有保溫棉板,采用本步的有益效果能夠?qū)椈蛇M(jìn)行保溫，確保保溫效果，保證不會散熱過快；

本發明在車架下方設置有萬向輪，使得車架能夠自由移動，方便對彈簧進行流轉；

本發明設置有支撐板，支撐板兩端設置有遮溫板一，在支撐板上方在密封有遮溫板二，這樣可以形成密閉空間，可以保證彈簧能夠處于一個密閉空間；

本發明將支撐板設計成V型、遮溫板一設計成扇形，這樣可以保證彈簧在支撐板上能夠有足夠的空間，利用扇形的遮溫板一可以遮擋住支撐板的側面，保證裝置的密封性；

本發明的遮溫板二設計成圓弧型，且遮溫板二向下彎曲，這樣便于與彈簧相互配合，可以保證彈簧能夠放置在支撐板、遮溫板一和遮溫板二所形成的密閉空間內；

本發明在支撐架下方設置連接桿，其中連接桿有多個，將連接板固定在連接桿下方，連接板的兩端分別連接有圓弧型擋板，這是利用連接板來固定擋板，確定擋板的位置，保證擋板位于支撐架的下方，即擋板位于支撐板的下方；

所述擋板上開有弧形槽，弧形槽內設置有安裝在遮溫板二端部?jī)蓚?cè)的滑行桿，這樣滑行桿在弧形槽內滑行時，就能帶動遮溫板二沿著弧形槽進行滑動；

所述擋板為圓弧型，且擋板向上彎曲，所述擋板與遮溫板二相對應，這樣就能保證遮溫板二能夠沿著弧形槽進行滑動，在放置彈簧之前，可以旋轉開遮溫板二，放置完以后，再關上遮溫板二；

在遮溫板二外側設置有把手，這樣可以利用把手拉動遮溫板二進行旋轉，提高效率；

本發明在遮溫板二和支撐板上放置有保溫棉板，這樣可以起到保溫作用；

本發明的有益效果：

1.本發明將利用支撐板、遮溫板一和遮溫板二形成密閉空間，可以用于放置彈簧；

2.本發明在支撐架下方設置有連接板，在連接板兩端設置有擋板，在擋板上開有弧形槽，可以保證遮溫板二能夠沿著弧形槽進行滑動，這樣可以便于放置彈簧；

3.本發明在遮溫板二的外側設置有把手，這樣可以利用把手對遮溫板二進行拉動，簡單方便；

4.本發明在遮溫板二和支撐板上放置有保溫棉板，這樣可以起到保溫作用；

5.本發明能夠?qū)椈蛇M(jìn)行保溫，可以有效防止彈簧表面失溫過快，從而確保彈簧表面和彈簧內部溫度一致，這樣就可以提高彈簧產品質量；

6.本發明結構簡單，操作方便，保溫效果好，且便于流轉。

附圖說明

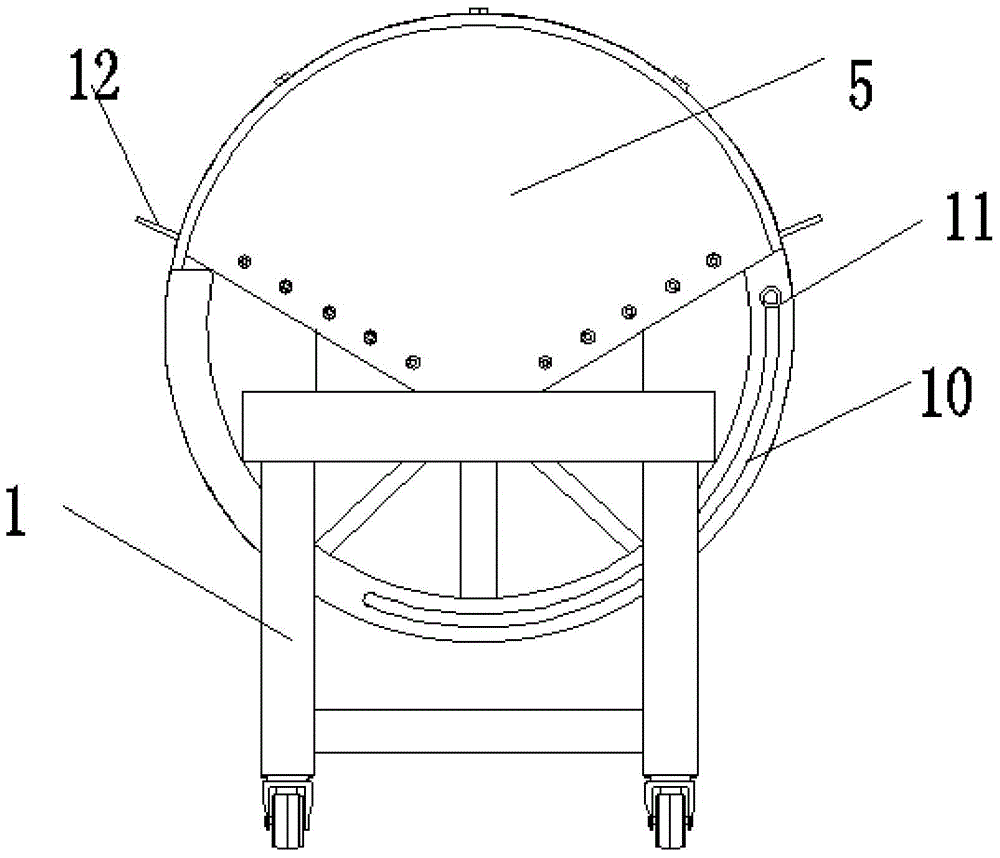

圖1為本發明具體實施例所述的彈簧保溫流轉車的主視圖；

圖2為本發明具體實施例所述的彈簧保溫流轉車的左視圖；

圖3為本發明具體實施例所述的彈簧保溫流轉車的剖視圖；

附圖中，各標號所代表的部件列表如下：

1、車架；

2、萬向輪；

3、支撐架；

4、支撐板；

5、遮溫板一；

6、遮溫板二；

7、連接桿；

8、連接板；

9、擋板；

10、弧形槽；

11、滑行桿；

12、把手；

13、保溫棉板。

具體實施方式

以下結合附圖對本發明的原理和特征進行描述，所舉實例只用于解釋本發明，并非用于限定本發明的范圍。

本發明將利用支撐板、遮溫板一和遮溫板二形成密閉空間，可以用于放置彈簧，然后將支撐板設計成V型，可以用于放置彈簧；本發明在支撐架下方設置有連接板，在連接板兩端設置有擋板，在擋板上開有弧形槽，可以保證遮溫板二能夠沿著弧形槽進行滑動，這樣可以便于放置彈簧；在遮溫板二的外側設置有把手，這樣可以利用把手對遮溫板二進行拉動，簡單方便；在遮溫板二和支撐板上放置有保溫棉板，這樣可以起到保溫作用；本發明能夠?qū)椈蛇M(jìn)行保溫，可以有效防止彈簧表面失溫過快，從而確保彈簧表面和彈簧內部溫度一致，這樣就可以提高彈簧產品質量，本發明結構簡單，操作方便，保溫效果好，且便于流轉；

實施例：

彈簧保溫流轉車，包括車架1，所述車架1下方設置有萬向輪2；

在使用時，利用萬向輪2可以保證車架1能夠進行自由移動，方便對彈 簧進行流轉；

所述車架1內部設置有支撐架3，所述支撐架3上固定安裝有支撐板4，所述支撐板4兩端設置有遮溫板一5，且支撐板4上方密封設置有遮溫板二6；

在使用時，將彈簧放置在支撐板4上，蓋上遮溫板二6，在支撐板4兩端密封設置有遮溫板一5，這樣就可以形成密閉空間，可以保證彈簧不會散熱過快；

其中，所述支撐板4為V型；

在使用時，將彈簧放置在支撐板4上，因?yàn)橹伟?為V型，既能保證彈簧有足夠的空間散熱，保證彈簧散熱均勻，從而保證彈簧不會失溫過快；又能保證彈簧在流轉過程中不會晃動；

其中，所述遮溫板一5為扇形；

在使用時，因?yàn)橹伟?為V型，通過遮溫板一5可以與支撐板4相對應，這樣能夠形成密閉空間；

其中，所述遮溫板二6為圓弧型，且向下彎曲；

在使用時，為了使得遮溫板二6能夠與彈簧相互對應，將遮溫板二6設計成向下彎曲；

其中，所述支撐架3下方設置有連接桿7，所述連接桿7下方設置有連接板8，所述連接板8兩端分別連接有圓弧形擋板9，所述擋板9向上彎曲，且擋板9上開有弧形槽10，所述擋板9與遮溫板二6相對應，所述弧形槽10內設置有滑行桿11，所述滑行桿11固定在遮溫板二6端部?jī)蓚?cè)；

在使用時，通過支撐架3固定連接桿7，其中連接桿7有多個，通過連接桿7固定連接板8，通過連接板8固定圓弧型擋板9，這樣就能確定好擋板9的位置，保證擋板9能夠位于支撐架3下方；

然后在擋板9上開有弧形槽10，可以保證滑行桿11能夠在弧形槽10內滑動，從而帶動遮溫板二6在弧形槽10內滑動；

其中，所述遮溫板二6外側設置有把手12；

使用時，可以利用把手對遮溫板二6進行轉動，方便操作；

其中，所述遮溫板二6內側通過螺栓固定有保溫棉板13，所述支撐板4上方設置有保溫棉板13；

使用時，確保保溫效果，保證不會散熱過快；

本發明結構簡單，操作方便，保溫效果好，且便于流轉。

以上所述僅為本發明的較佳實施例，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
