本發明涉及物料用具技術領域，具體是一種擴容減震式物流推車。

背景技術：

物流推車是物流企業經常使用的用于進行貨物中轉的重要工具，現有的物流推車包括了底座、推桿和設于底座下方的行走輪，待中轉的貨物放置于底座上，由操作人員通過推拉推桿來實現貨物的移動。

但對于現有的物流推車來說，其所存在的問題是，一方面為當物流推車在不平整的地面上行走時，放置于物流推車上的貨物往往不能得到良好的減震緩沖，從而容易對貨物造成影響（尤其是對于易碎的或不能顛簸的貨物，其損失可能會更大），另一方面為物流推車的底座尺寸往往是固定的，當貨物較大、較多而底座的現有面積不能滿足需求時，物流推車此時并不能進行靈活的結構擴展以實現對貨物的放置，這些都大大限制了物流推車的。

技術實現要素：

本發明的目的在于提供一種擴容減震式物流推車，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種擴容減震式物流推車，包括主板和擴容板，所述主板右上側垂直設有拖桿，拖桿上滑動套設有空芯伸縮套，伸縮套外側設有二號限位螺栓，伸縮套頂部設有連接桿，連接桿右端設有手扶桿，主板和擴容板都為矩形板，主板左端面設有伸縮腔，伸縮腔中滑動設有擴容板，擴容板左端設有擋塊，伸縮腔可完全容納擴容板，擴容板左端設有擋塊，主板左上側設有一號限位螺栓，限位螺栓所在的主板上設有螺紋孔，螺紋孔與伸縮腔相連通，擋塊下端和主板右下端都設有支撐桿，支撐桿下方設有支撐塊，支撐塊上方的支撐桿外側套設有減震彈簧，支撐桿下端伸入支撐塊內的限位腔中，支撐腔上端設有與支撐桿相配合的穿孔，位于限位腔內的支撐桿端部設有限位帽，支撐塊下端設有連接塊，連接塊下端設有連接桿，連接桿下端連接滾輪。

作為本發明進一步的方案：所述滾輪為自鎖式滾輪。

作為本發明進一步的方案：所述手扶桿外側設有防滑套。

作為本發明進一步的方案：所述擋塊上端面高于主板的上端面。

作為本發明進一步的方案：所述伸縮腔與擴容板的形狀相配合。

與現有技術相比，本發明的有益效果是：本發明結構簡單、合理，便于搬運，具有減震和擴容的功能，降低了搬運時顛簸對物流產品的損害，也方便裝置搬運不同數量的物料產品，實用性強。

附圖說明

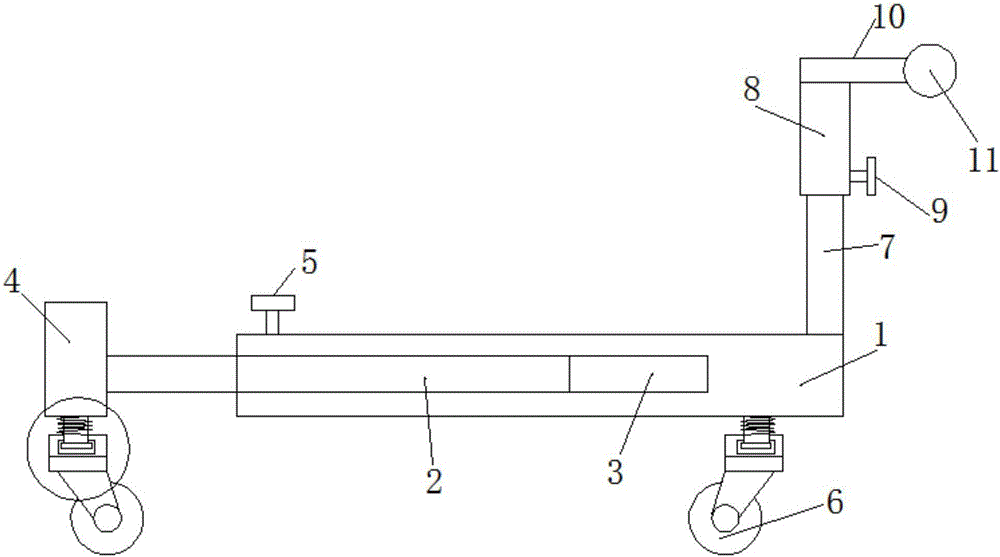

圖1為本發明的結構示意圖。

圖2為本發明的結構局部放大圖。

其中：主板1、擴容板2、伸縮腔3、擋塊4、一號限位螺栓5、滾輪6、拖桿7、伸縮套8、二號限位螺栓9、連接桿10、手扶桿11、減震彈簧12、支撐塊13、連接塊14、連接桿15、限位腔16、限位帽17、支撐桿18。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，本發明實施例中，一種擴容減震式物流推車，包括主板1和擴容板2，所述主板1右上側垂直設有拖桿7，拖桿7上滑動套設有空芯伸縮套8，伸縮套8外側設有二號限位螺栓9，二號限位螺栓9的作用是固定伸縮套8和拖桿7的相對位置，伸縮套8頂部設有連接桿10，連接桿10右端設有手扶桿11，手扶桿11外側設有防滑套，主板1和擴容板2都為矩形板，主板1左端面設有伸縮腔3，伸縮腔3與擴容板2的形狀相配合，伸縮腔3中滑動設有擴容板2，擴容板2左端設有擋塊4，擋塊4上端面高于主板1的上端面，伸縮腔3可完全容納擴容板2，擴容板2左端設有擋塊4，主板1左上側設有一號限位螺栓5，限位螺栓5所在的主板1上設有螺紋孔，螺紋孔與伸縮腔3相連通，通過向下旋轉一號限位螺栓5就能使一號限位螺栓5下端抵住擴容板2，進而起到固定擴容板2的作用，這樣滑動設置的擴容板方便了裝置在搬運少物品和多物品時調節，從而提高了裝置的實用性，擋塊4下端和主板1右下端都設有支撐桿18，支撐桿18下方設有支撐塊13，支撐塊13上方的支撐桿18外側套設有減震彈簧12，支撐桿18下端伸入支撐塊13內的限位腔16中，支撐腔16上端設有與支撐桿18相配合的穿孔，位于限位腔16內的支撐桿18端部設有限位帽17，限位帽17的作用是防止支撐桿18脫離限位腔，這樣擴容板2和主板1的整個重力都會被減震彈簧12承載，這樣就提高了裝置的抗震性能，進而對搬運的物流產品進行保護，支撐塊13下端設有連接塊14，連接塊14下端設有連接桿15，連接桿15下端連接方便裝置搬運的滾輪6，滾輪6為自鎖式滾輪。

本發明的工作原理是：

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
