本發明涉及一種紫菜加工設備，尤其涉及一種紫菜烘干運輸小車。

背景技術：

在紫菜的加工工序中，對紫菜進行烘干操作是必不可少的加工工序之一。紫菜一般都是送入烘干房進行烘干的，原來都是人工將一盤盤擺放好的紫菜送入烘干房，運輸不方便，費時費力，烘干速度慢，由于不能同時將紫菜放入烘干房，導致整體烘干時間不一致，烘干房內還需要單獨設置擺放紫菜烘干盤的支架，占用空間大，縮小了紫菜的擺放空間。

技術實現要素：

本發明所要解決的技術問題是：提供一種使用效果好的紫菜烘干運輸小車。

為了解決上述技術問題，本發明采用的技術方案是：紫菜烘干運輸小車，包括：機架，所述機架通過滾輪滾動設置在地面上，在所述機架中部和上端分別設置有橫向加強筋，在所述機架的內部兩側均勻設置有若干組L型縱向滑軌，在所述每組L型縱向滑軌之間滑動設置有網格烘干滑架，所述網格烘干滑架的結構包括：方形滑架本體，在所述方形滑架本體的內部上端設置有烘干網板，在所述烘干網板下端的方形滑架本體內交錯設置有一根橫向支撐桿和兩根縱向支撐桿。

本發明的優點是：上述紫菜烘干運輸小車，可以將紫菜均勻擺放在若干網格烘干架上，若干網格烘干架可以滑動插入在機架內，通過滾輪移動機架推入到烘干房內對紫菜進行烘干，運輸方便，省時省力，烘干速度快，能夠保持紫菜整體烘干時間一致，能夠最大限度利用烘干房的空間，使用效果好。

附圖說明

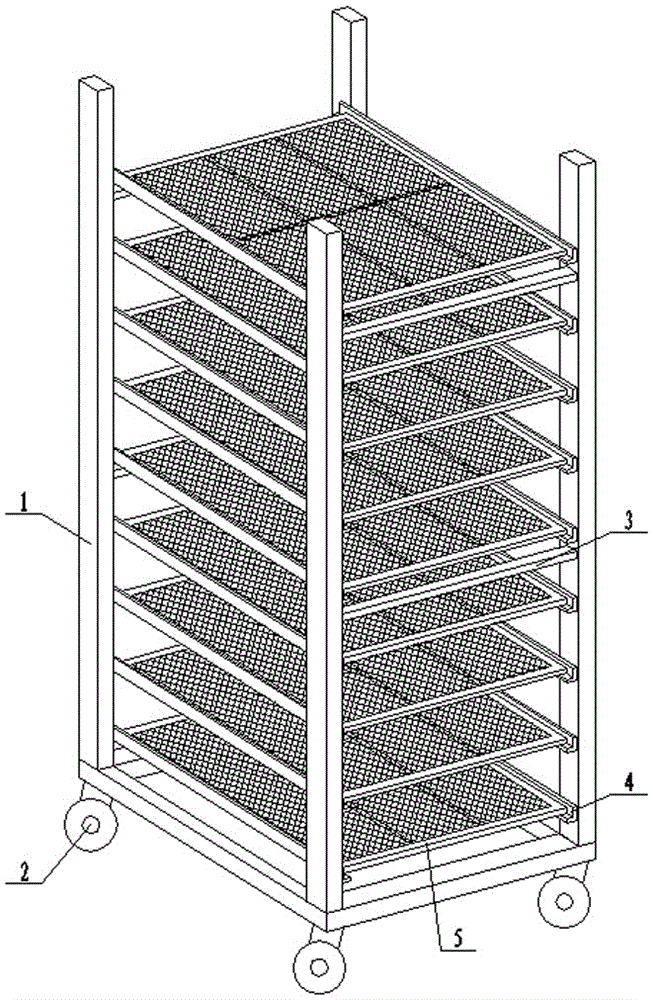

圖1為本發明紫菜烘干運輸小車的結構示意圖。

圖2為圖1中網格烘干滑架的局部剖視結構示意圖。

圖中：1、機架，2、滾輪，3、橫向加強筋，4、L型縱向滑軌，5、網格烘干滑架，51、方形滑架本體，52、烘干網板，53、橫向支撐桿，54、縱向支撐桿。

具體實施方式

下面結合附圖和具體實施例詳細描述一下本發明的具體內容。

如圖1、圖2所示，紫菜烘干運輸小車，包括：機架1，所述機架1通過滾輪2滾動設置在地面上，在所述機架1中部和上端分別設置有橫向加強筋3，在所述機架1的內部兩側均勻設置有若干組L型縱向滑軌4，在所述每組L型縱向滑軌4之間滑動設置有網格烘干滑架5，所述網格烘干滑架5的結構包括：方形

滑架本體51，在所述方形滑架本體51的內部上端設置有烘干網板52，在所述烘干網板52下端的方形滑架本體51內交錯設置有一根橫向支撐桿53和兩根縱向支撐桿54。

上述紫菜烘干運輸小車使用時，將紫菜擺放在網格烘干滑架5上，網格烘干滑架5插入到L型縱向滑軌4內，當機架1上的網格烘干滑架5插滿后，通過滾輪2將機架1推入烘干房內進行烘干。

上述紫菜烘干運輸小車，可以將紫菜均勻擺放在若干網格烘干架上，若干網格烘干架可以滑動插入在機架內，通過滾輪移動機架推入到烘干房內對紫菜進行烘干，運輸方便，省時省力，烘干速度快，能夠保持紫菜整體烘干時間一致，能夠最大限度利用烘干房的空間，使用效果好。
