本發明涉及鎖具，具體涉及一種摩托車或電動車多功能電門鎖。

背景技術：

為了提高摩托車或電動車的防盜性能，一般摩托車或電動車在后輪輪轂上安裝輪轂鎖，這種輪轂鎖是一種獨立的鎖，當摩托車或電動車停車熄火時，還要到后輪給該輪轂鎖上鎖，十分不便；另外，還有電瓶鎖與腳架鎖，這些鎖都是獨立的鎖，要鎖時，都是通過單獨的鑰匙進行解鎖或上鎖。

技術實現要素：

鑒于現有技術存在的不足，本發明創新提供了一種能同時鎖幾個鎖具的摩托車或電動車多功能電門鎖。該摩托車或電動車多功能電門鎖，包括有鎖體、鎖芯、轉軸與滑塊，所述鎖芯與轉軸傳動連接，所述轉軸可帶動滑塊移動，其特征在：所述鎖體外安裝有導管座，所述導管座上連接有第一拉索導管，所述第一拉索導管內設有拉索，所述鎖體上可滑動設有滑板，所述滑板與滑塊傳動連接，所述滑板上設有接索部，所述拉索與接索部連接。

所述接索部為具有圓形槽孔的接索片，接索片上設有與圓形槽孔相通的缺口，所述拉索的一頭連接有圓柱，所述圓柱的直徑小于圓形槽孔的直徑，所述拉索的直徑小于缺口的寬度。

所述滑板上設有連接塊，所述連接塊上設有連接槽孔，所述滑塊上設有勾部，所述勾部置于連接槽孔內。

所述鎖體上設有外殼，所述滑板設于外殼與鎖體之間。

所述外殼連接在導管座上，所述外殼與滑板之間設有定位環套，所述滑板上對應定位環套的位置設有定位槽孔，所述外殼通過螺栓連接在鎖體上，所述螺栓穿過定位環套與定位槽孔。

所述拉索的另一端與輪轂鎖緊機構傳動連接，所述輪轂鎖緊機構包括有主體與鎖銷，所述主體內具有輪轂槽，所述主體內設有鎖銷槽，所述鎖銷設于鎖銷槽內，所述鎖銷可在鎖銷槽內移動，并可進入到輪轂槽內，所述鎖銷在彈性元件的作用下可復位，所述主體上設有滑塊座，所述滑塊座上設有與鎖銷槽相通的滑塊槽，所述滑塊槽內匹配設有拉索滑塊，所述鎖銷與拉索滑塊傳動連接，所述滑塊槽的外槽口安裝有擋板，所述擋板上連接有第二拉索導管，所述拉索穿過第二拉索導管與拉索滑塊連接。

所述鎖銷包括鎖銷前部與鎖銷后部，所述鎖銷前部上設有導塊，所述導塊可滑動設置在鎖銷后部內，所述鎖銷后部上安裝有限位件，所述導塊上設有限位槽，所述限位件的一端位于限位槽內，所述鎖銷前部與鎖銷后部之間設有上鎖彈簧。

所述鎖銷槽內擴展有彈簧槽，所述彈簧槽內設有鎖銷彈簧，所述鎖銷上設有定位部，所述鎖銷彈簧一端作用于定位部上，另一端作用在彈簧槽的槽壁上。

所述擋板與拉索滑塊之間設有滑塊彈簧。

所述鎖銷后部底部具有延伸柱，所述拉索滑塊上設有槽孔，所述延伸柱匹配設置在槽孔內。

按照本發明涉及一種摩托車或電動車多功能電門鎖，在解鎖電門鎖的同時，能解鎖摩托車或電動車其他部位的鎖緊機構，比如輪轂鎖緊機構、電瓶鎖緊機構或者腳架鎖緊機構。這種電門鎖大大簡化了用戶給多處鎖具上鎖的操作。

附圖說明

圖1為本發明的組裝圖（局部剖視）；

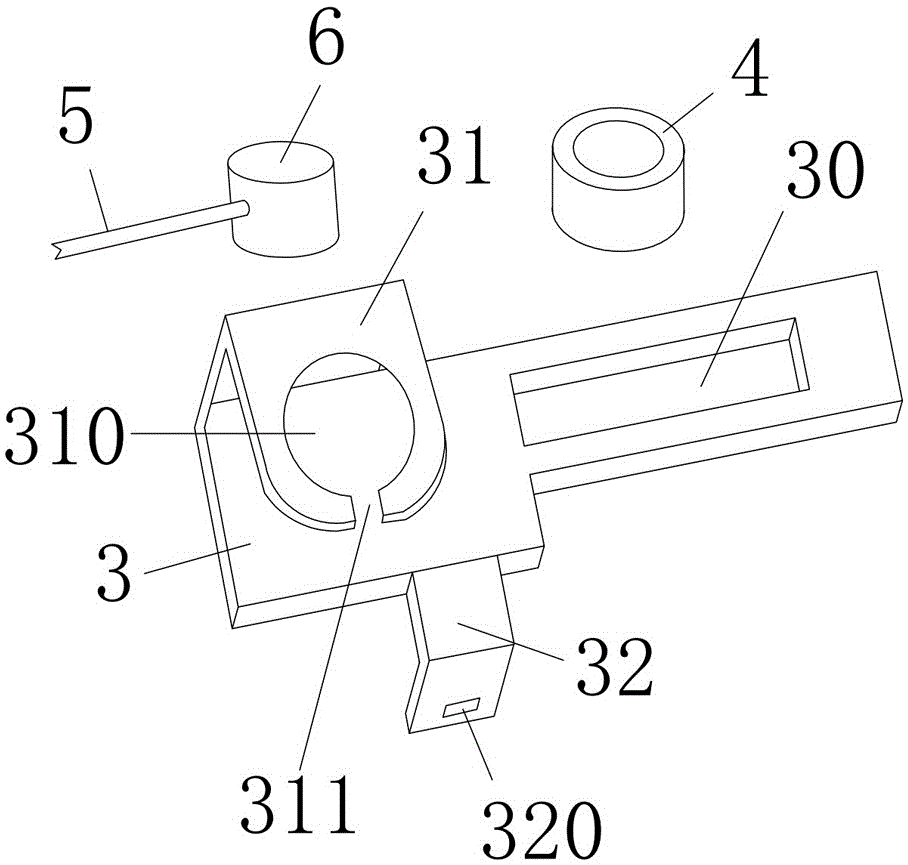

圖2為滑板部分的爆炸圖；

圖3為本發明鎖體部分的爆炸圖；

圖4為滑塊的主視圖；

圖5為滑塊的側視圖；

圖6為輪轂鎖緊機構的結構示意圖；

圖7為圖6的右視圖；

圖8為圖6中B處的局部放大圖；

圖9為圖6中沿A-A方向的剖視圖；

圖10為鎖銷的結構示意圖。

具體實施方式

如圖3所示，該多功能電門鎖包括有鎖體1、鎖芯11、轉軸12、滑塊13與鎖舌10，鑰匙插入鎖芯11轉動，鎖芯11便能傳動鎖舌10移動，同時鎖芯11還能驅動轉軸12轉動，滑塊13通過其斜槽131套在轉軸12上，轉軸12在轉動的同時便能帶動滑塊13移動。

上述為現有技術，為了使滑塊13在移動的同時能控制其他鎖具上鎖，本發明還在鎖體1外安裝有拉索機構，該拉索機構與其他鎖具配合，通過拉索的拉動，其他鎖具便能實現同步上鎖。

為此，本發明在鎖體1外安裝有導管座9，如圖1與2所示，該導管座9上連接有第一拉索導管4，拉索5就位于該第一拉索導管4內，在鎖體1上可滑動設有滑板3，該滑板3與滑塊13傳動連接，另外滑板3上還設有接索部，拉索5與該接索部連接。

其工作原理如下：鑰匙轉動帶動鎖芯11轉動，鎖芯11驅動轉軸12轉動，轉軸12轉動又帶動滑塊13移動，這樣滑塊13便能帶動滑板3移動，由于拉索5連接在滑板3的接索部上，因此滑板3移動時拉索5就被拉動，拉索5拉動便能驅動其他通過拉索拉動便能上鎖或解鎖的鎖具實現上鎖。由此實現一次動作多處解鎖或上鎖的功能。

拉索5與滑板3的接索部連接，為了方便拉索5與接索部的快速連接，如圖2所示，本發明的接索部為具有圓形槽孔310的接索片31，接索片31上設有與圓形槽孔310相通的缺口311，而在拉索5的一頭連接有圓柱6，該圓柱6的直徑小于圓形槽孔310的直徑，拉索5的直徑小于缺口311的寬度。需要連接時，只要將拉索5對著接索片31的缺口311，將圓柱6放進圓形槽孔310內，這樣拉索5就進入到接索片31與滑板3之間，接著一轉，圓柱6就卡在圓形槽孔310內，只要將拉索5一拉，就能帶動滑板3移動，十分方便。

同樣為了方便滑板3與滑塊13傳動連接，本發明在滑板3上設有連接塊32，該連接塊32上設有連接槽孔320，而在滑塊13上設有勾部130，如圖4與5所示，該勾部130置于連接槽孔320內。安裝時，只要將連接塊32的連接槽孔320對著勾部130一壓，勾部130就進入該連接槽孔320內，這樣就實現了連接，滑塊13移動時便能帶動滑板3移動。

滑板3在鎖體1上滑動可能會出現不穩定的情況，為了使滑板3在鎖體1上能夠平穩移動，本發明在鎖體上還安裝有外殼2，該外殼2使滑板3合適地限位在外殼2與鎖體1之間，這樣滑板3就能夠在局限的空間內移動，從而保證了滑板3不會出現脫離鎖體1的情況。外殼2也可以連接在導管座9上，與導管座9一體，當采用這種結構時，外殼2會與滑板3之間具有較大的空間，無法起到限位的作用，為了解決這個問題，本

發明在外殼2與滑板3之間設有定位環套4，而在滑板3上對應定位環套4的位置設有定位槽孔30，一個螺栓7依次穿過外殼2、定位環套4以及定位槽孔30，最后螺紋連接在鎖體1上。通過這種結構，不僅方便外殼2與鎖體1的固定連接，而且定位環套4可以被定位在外殼2與滑板3之間，這樣滑板3在垂直方向就被限制在定位環套4與鎖體1之間，當滑板3水平移動時，不會出現上下移動的情況，從而使滑板3移動的更加平穩。

滑板3移動，從而拉動拉索5，拉索5可以拉動輪轂鎖緊機構上鎖、電瓶鎖緊機構上鎖或者腳架鎖緊機構上鎖。下面就介紹輪轂鎖緊機構的結構與工作原理。

如圖6所示，輪轂鎖緊機構包括有主體8與鎖銷9，主體8內具有輪轂槽80，該輪轂鎖緊機構安裝在后輪輪轂上時，后輪的輪轂就位于輪轂槽80內，通過鎖銷9銷在輪轂上就便實現了上鎖。在主體8內設有鎖銷槽83，鎖銷9就設于該鎖銷槽83內，鎖銷9在鎖銷槽83內可以移動，并可進入到輪轂槽80內，由此銷住輪轂，防止后輪滾動，由此起到上鎖功能。

鎖銷9是由拉索滑塊84帶動的，如圖8與9所示，在主體8上設有滑塊座87，滑塊座87上設有與鎖銷槽83相通的滑塊槽，拉索滑塊84就匹配位于該滑塊槽內，鎖銷9與拉索滑塊84傳動連接（具體是通過鎖銷9底部的延伸柱96匹配設置在拉索滑塊84的槽孔內），在滑塊槽的外槽口安裝有擋板81，如圖7所示，該擋板81擋住拉索滑塊84再外移，在擋板81上連接有第二拉索導管82，拉索5就穿過該第二拉索導管82與拉索滑塊84連接。這樣，拉索5另一端拉動，拉索5的這一端就能拉著拉索滑塊84往外槽口方向移動，與此同時，拉索滑塊84帶著鎖銷9往輪轂槽80方向移動，這樣鎖銷9就進入輪轂槽80，由此鎖住輪轂。

當拉索5松掉時，為了讓鎖銷9復位解鎖，本發明在擋板81與拉索滑塊84之間設有滑塊彈簧85，由于滑塊彈簧85給予拉索滑塊84一個往里的力，因此拉索5不再拉緊時，鎖銷9與拉索滑塊84快速回位，這樣就實現了解鎖；同樣，還可以在鎖銷槽83內擴展有彈簧槽99，在彈簧槽99內設置鎖銷彈簧98，鎖銷9上設有定位部97，鎖銷彈簧98一端作用于定位部97上，而另一端作用在彈簧槽99的槽壁上。鎖銷彈簧98與滑塊彈簧85的作用一樣，都是讓鎖銷9與拉索滑塊84在彈力的作用下更容易回位，更容易解鎖。

另外值得一提的是，有些輪轂的銷孔只有幾個，而且銷孔很小，為了使鎖銷9能進入這些銷孔，本發明的鎖銷9由鎖銷前部90與鎖銷后部94構成（延伸柱96設于鎖銷后部94的底部），如圖10所示，鎖銷前部90上設導塊92，該導塊92可滑動設置在鎖銷后部94內，鎖銷后部94上安裝有限位件93（可以為螺栓），導塊92上設有限位槽95，該限位件93的一端就位于限位槽95內，而在鎖銷前部90與鎖銷后部94之間設有上鎖彈簧91。當拉動拉索5，使鎖銷9整體移向輪轂時，這時鎖銷前部90作用在輪轂上，當車輪轉動并使輪轂的銷孔與鎖銷前部90相對應時，鎖銷前部90就在上鎖彈簧91的作用下自動進入到銷孔內，從而起到防盜的作用，而限位件93在限位槽95內可以限制鎖銷前部90在一定范圍內移動。
