本實用新型涉及醫療裝備領域，尤其是一種用于運輸衛生救援箱的行走小車。

背景技術：

衛生救援箱體型各異，小型的救援箱較為常見，箱內空間只能夠放有一些簡單的應急藥物，由于其體積小，人手提攜帶即可；體型稍大的救援箱，箱內空間較大能夠放多種應急藥物和一些簡單急救設備，如小型氧氣瓶和呼吸器等，隨著救援箱內儲備的藥物和急救設備的增加，救援箱的體型和重量也隨之增加，此時由醫護人員手提攜帶再趕赴現場則十分不便，而且消耗體力，醫護人員到場后立刻投入診斷和治療工作中，之前消耗大量體力會對醫護人員在急救過程中形成阻礙。

技術實現要素：

針對現有技術中存在的問題，本實用新型的目的在于提供一種用于運輸衛生救援箱的行走小車，該行走小車受到自平衡兩輪電動車的啟發而研制，利用倒立擺原理對控制行走小車移動，適用于路面較為平整的場合，如機場、廠房、校園等。

為了實現上述目的，本實用新型的技術方案如下：

一種用于運輸衛生救援箱的行走小車，該行走小車包括：放置有衛生救援箱的基板，所述基板兩側安裝有帶輪轂電機的車輪，基板下方安裝一個萬向輪，基板上配備有一個活動踏板，所述活動踏板上安裝有方向手柄，活動踏板的中部固定一根沿所述車輪軸向延伸的軸，所述軸的兩端通過軸承座安裝在基板上；該行走小車上還配備有速度傳感器、角度傳感器、控制電路和電池，其中，

所述速度傳感器，安裝在所述車輪上，與所述控制電路連接，用于監測兩個車輪的轉速；

所述角度傳感器，安裝在所述活動踏板上，與控制電路連接，用于監測活動踏板的俯仰；

所述控制電路，用于對速度傳感器、角度傳感器和所述方向手柄的信號進行處理，向所述輪轂電機發出控制信號；

所述電池為行走小車供電。

進一步，所述軸為上安裝有限制其轉動角度的限制阻尼機構。

進一步，在所述活動踏板的前端安裝一支撐臂，所述支撐臂的高度便于駕駛者把扶，所述方向手柄設置在該支撐臂上。

進一步，所述基板上設置有護欄，所述衛生救援箱置于所述護欄內，護欄一側帶有門。

本實用新型的用于運輸衛生救援箱的行走小車，當車體不運動也活動踏板不傾斜時，角度傳感器得到活動踏板的傾角信號(此時幾乎為零)并送入控制電路，控制電路根據此信號并綜合左、右車輪速度傳感器的信號(此時也幾乎為零) 算出兩車輪所需的電機力矩控制量，經過功率放大等處理后傳送到輪轂電機中，保持車體原地平衡。

當需要車體前進時，駕駛者站在活動踏板上身體前傾，使活動踏板稍微向前傾斜，角度傳感器得到傾角信號送入控制電路，控制電路根據此信號并綜合左、右車輪速度傳感器的轉角信號算出兩輪所需的電機力矩控制量，經過功率放大等處理后傳送到輪轂電機中，控制車輪向前轉動，傾角越大，加速越快。

當需要減速、剎車或后退時，駕駛者站在活動踏板上身體后傾，控制電路同樣可以根據傳感器信號算出所需反力矩、從而控制車輪向后轉動，傾角越大，反向加速越快。

需要轉彎時，駕駛者通過方向手柄給出一個信號，控制電路根據計算得出左、右輪的不同力矩大小，利用兩車輪的差速進行轉向。

本實用新型的優點有：

1）于兩車輪為左右分布，使車輛的轉彎半徑為小，可以在小空間范圍靈活運動；

2）輪轂電機與車輪整合，減少了機械結構，節省了空間；

3）駕駛者通過活動踏板對車體進行先后移動進行控制，通過方向手柄對車體行進方向進行控制，操作方便；

4）能夠攜帶較重和較大的衛生救援箱。

附圖說明

圖1為本實用新型的行走小車的結構示意圖；

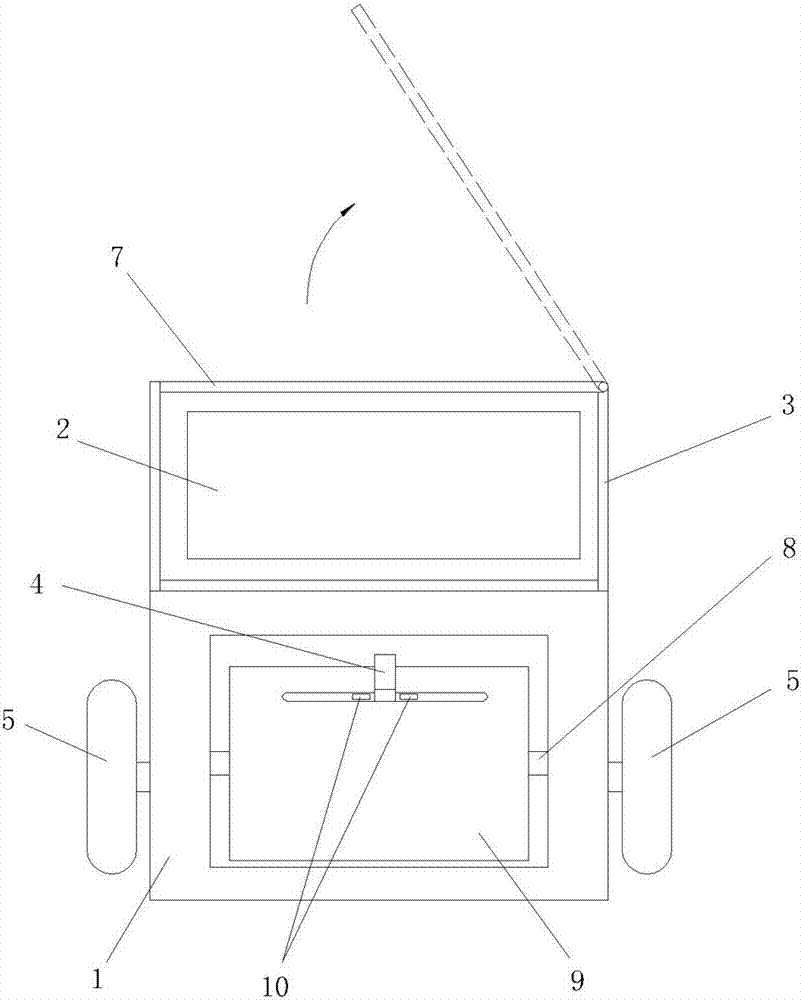

圖2為本實用新型的行走小車的俯視圖；

圖3為本實用新型的控制電路的連接示意圖。

具體實施方式

下面結合附圖，對本實用新型的具體實施方式作詳細說明。

圖1、圖2和圖3所示的本實用新型用于運輸衛生救援箱的行走小車包括：基板1，基板1的左右兩側安裝有帶輪轂電機的車輪5，基板1下方安裝一個萬向輪6，基板1由兩個車輪5和一個萬向輪6三點支撐保持平衡。基板1上設置有衛生救援箱2的放置區域，在該區域四周安裝有護欄3，護欄3的一側鉸接有門7。

基板1上連接有一個活動踏板9，活動踏板9的中部固定一根軸8，軸8沿車輪5軸向延伸，軸8的兩端通過軸承座安裝在基板1底部，軸8上安裝有限定其轉動角度的阻尼機構，本實施例中優選為磁粉制動器，以限定活動踏板9的最大俯仰角度。在活動踏板9的前端安裝一支撐臂4，支撐臂4的高度便于駕駛者把扶，支撐臂4上設置由方向手柄10。

行走小車上還配備有速度傳感器12、角度傳感器13、控制電路11和電池14，速度傳感器12、角度傳感器13、方向手柄10和電池14分別與控制電路11連接，其中，用于監測兩個車輪5轉速的速度傳感器12安裝在車輪5上；用于監測活動踏板9的俯仰的角度傳感器13，安裝在活動踏板9上；用于對速度傳感器12、角度傳感器13和方向手柄10的信號進行處理控制電路11，向輪轂電機15發出控制信號，控制電路11通過有線或無線的傳送方式向輪轂電機15發送信號；電池14為整個行走小車進行供電。

使用時，當車體不運動也活動踏板9不傾斜時，角度傳感器12得到活動踏板9的傾角信號(此時幾乎為零)并送入控制電路11，控制電路11根據此信號并綜合左、右車輪5速度傳感器13的信號(此時也幾乎為零) 算出兩車輪5所需的電機力矩控制量，經過功率放大等處理后傳送到輪轂電機15中，保持車體原地平衡。

當需要車體前進時，駕駛者站在活動踏板9上身體前傾，使活動踏板9稍微向前傾斜，角度傳感器12得到傾角信號送入控制電路11，控制電路11根據此信號并綜合左、右車輪5速度傳感器13的信號算出兩車輪5所需的電機力矩控制量，經過功率放大等處理后傳送到輪轂電機15中，控制車輪向前轉動，傾角越大，加速越快。

當需要減速、剎車或后退時，駕駛者站在活動踏板9上身體后傾，控制電路11同樣可以根據傳感器信號算出所需反力矩、從而控制車輪5向后轉動，傾角越大，反向加速越快。

需要轉彎時，駕駛者通過方向手柄10給出一個信號，控制電路11根據計算得出左、右車輪15的不同力矩大小，利用兩車輪5的差速進行轉向。

上述示例只是用于說明本實用新型，本實用新型的實施方式并不限于這些示例，本領域技術人員所做出的符合本實用新型思想的各種具體實施方式都在本實用新型的保護范圍之內。
