本實用新型涉及一種折疊車，尤其涉及一種折疊把手。

背景技術：

現在的自行車或電動車大都為可折疊的，而為了適應折疊的各種要求，人們?cè)谧孕熊嚮螂妱?dòng)車的車身上設計了各種各樣的折疊機構。然而，對于某些體積不大的車組件來說，例如車把手，當車身折疊后就會顯得較大且占用的空間較多，為了進一步節省存放空間，方便攜帶，又需要對車把手進行折疊設計；雖然現有的折疊車的車把手也可以折疊，但是其結構較復雜，折疊不方便，使用起來并不理想。

技術實現要素：

本實用新型的目的在于提供一種結構簡單，折疊方便，有效減少占用空間的折疊把手。

為了實現上述目的，本實用新型提供的折疊把手包括橫桿及設置所述橫桿兩端的把手，所述折疊把手還包括第一連桿、第二連桿以及沿所述橫桿的中心軸方向滑動的滑動套；所述把手樞接于所述橫桿，所述第一連桿的一端樞接于所述橫桿，所述第一連桿的另一端樞接于所述第二連桿，所述第二連桿的另一端樞接于所述把手；所述折疊把手在展開時，所述滑動套套接于所述第二連桿及所述把手外，以使所述第二連桿與把手相對鎖定。

與現有技術相比，本實用新型通過將所述把手樞接于所述橫桿上，再設置一可滑動的滑動套，使所述滑動套可套接于所述第二連桿及所述把手上；當所述把手相對所述橫桿展開時，所述滑動套可套接于所述第二連桿及所述把手上， 從而使所述把手與所述第二連桿相對鎖定，進而使所述把手相對所述橫桿展開固定；當所述滑動套滑動脫離所述第二連桿及所述把手上時，所述把手與所述第二連桿即可解鎖，從而可以使所述把手能相對所述橫桿轉動收折；因此，本實用新型利用所述滑動套固定或脫離所述所述第二連桿及所述把手，從而達到對所述把手展開或收折的目的，整個折疊把手結構簡單，使用時可快速展開，不使用時又可方便地折疊，減少占用空間，非常方便實用。

較佳地，所述滑動套具有容置所述把手的管道及與所述管道連通且容置所述第二連桿的容置槽。

較佳地，所述第一連桿及第二連桿呈彎折結構。

較佳地，所述把手、所述橫桿、所述第一連桿及所述第二連桿兩兩之間樞接的樞接軸均相對所述橫桿的中心軸垂直。

附圖說明

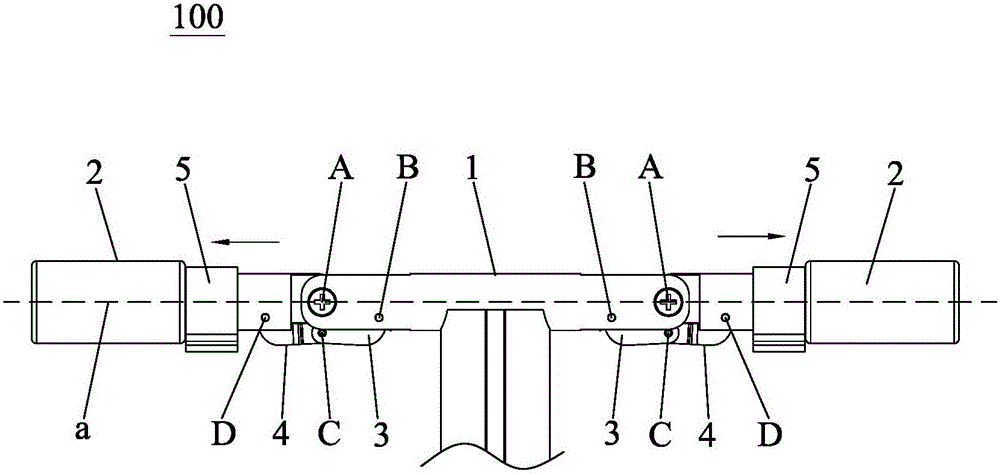

圖1是本實用新型折疊把手展開并鎖定時的結構圖。

圖2是本實用新型折疊把手的分解圖。

圖3是本實用新型折疊把手中所述滑動套解鎖時的狀態圖。

圖4是本實用新型折疊把手完全收折時的結構圖。

具體實施方式

為詳細說明本實用新型的技術內容、構造特征、所實現的效果，以下結合實施方式并配合附圖詳予說明。

如圖1、圖2所示，本實用新型折疊把手100包括橫桿1、設置所述橫桿1兩端的把手2、第一連桿3、第二連桿4以及沿所述橫桿1的中心軸a方向滑動的滑動套5；所述第一連桿3及第二連桿4呈彎折結構。所述把手2樞接于所述橫桿1，樞接點為A，所述第一連桿3的一端樞接于所述橫桿1，樞接點為B，所述第一連桿3的另一端樞接于所述第二連桿4，樞接點為C，所述第二連桿4的另一端樞接于所述把手2，樞接點為D；所述把手2、所述橫桿1、所述第一連桿3及所述第二連桿4兩兩之間樞接的樞接軸均相對所述橫桿1的中心軸a 垂直。所述折疊把手100在展開時，所述把手2與所述橫桿1的中心軸同軸，這時所述滑動套5套接于所述第二連桿4及所述把手2外，以使所述第二連桿4與把手2相對鎖定。

所述滑動套5具有容置所述把手2的管道51及與所述管道51連通且容置所述第二連桿4的容置槽52，所述管道51及所述容置槽52的中心方向與所述把手2的中心軸同向。

再請參閱圖1、3、4，所述折疊把手100收折時，先使所述滑動套5沿所述橫桿1中心軸方向滑動，從而使所述滑動套5遠離所述第二連桿4，這時，所述第二連桿4及所述把手2即處于解鎖狀態，所述第二連桿4與所述把手2可相對轉動；此時，轉動所述把手2，使所述把手2相對所述橫桿1向下收折，由于所述橫桿1、把手2、第一連桿3及第二連桿4之間樞接形成一四邊形，因此當所述把手2轉動時，所述第一連桿3及第二連桿4即隨所述把手2而圍繞各自的轉動中心轉動，當所述把手2相對所述橫桿1收折成大約90度時，所述把手2即完全收折，這時，所述第二連桿4大致垂直于所述容置槽52的長度方向，因此所述第二連桿4阻擋于所述滑動套5的端部而使其無法滑動。當需要展開所述把手2時，只需要向上轉動所述把手2，使所述把手2轉動成水平狀態即所述把手2的中心軸與所述橫桿1的中心軸同軸，這時，所述第二連桿4與所述容置槽52同向，因此，滑動所述滑動套5，即可使所述滑動套5套接于所述把手2及所述第二連桿4上即所述第二連桿4置于所述容置槽52內，這時，所述第二連桿4相對所述把手2鎖定，所述把手2即可完全展開并鎖定。

本實用新型通過將所述把手2樞接于所述橫桿1上，再設置一可滑動的滑動套5，使所述滑動套5可套接于所述第二連桿4及所述把手2上；當所述把手2相對所述橫桿1展開時，所述滑動套5可套接于所述第二連桿4及所述把手2上，從而使所述把手2與所述第二連桿4相對鎖定，進而使所述把手2相對所述橫桿1展開固定；當所述滑動套5滑動脫離所述第二連桿4及所述把手2上時，所述把手2與所述第二連桿4即可解鎖，從而可以使所述把手2能相對所述橫桿1轉動收折；因此，本實用新型利用所述滑動套5固定或脫離所述所述第二連桿4及所述把手2，從而達到對所述把手2展開或收折的目的，整個折疊 把手100結構簡單，使用時可快速展開，不使用時又可方便地折疊，減少占用空間，非常方便實用。

以上所揭露的僅為本實用新型的較佳實例而已，當然不能以此來限定本實用新型之權利范圍，因此依本實用新型申請專利范圍所作的等同變化，仍屬于本實用新型所涵蓋的范圍。
