本實用新型涉及一種自行車，更具體而言是指一種折疊躺式三輪自行車。

背景技術：

目前的兩輪自行車騎行時身體都呈垂直的平坐式，使用者在具體騎行時存在不舒適的缺點，其坐墊設計在腳蹬和主鏈輪的上方，騎行時費力、易疲勞，且穩定性差。就目前常見的躺式自行車，它是將腳蹬和主鏈輪設計在主機架的前端，躺墊呈傾斜裝配裝在兩前輪和后輪之間的機架上方，剎車、方向控制裝置配裝在兩前輪的輪軸以及兩輪之間的機架上，剎車、方向控制手柄位于躺墊兩側，重心偏低，駕駛舒適性比較好，但是上坡費力，轉彎時容易側翻，穩定性差。另外，其缺少避震機構，并且其重心低導致被可視性比較差騎行時很難被他人發現，影響行駛的安全性，此外其無法折疊，以致占用地方比較大，不方便使用者攜帶，帶給使用者很多不必要的麻煩。

技術實現要素：

本實用新型的主要目的在于解決目前躺式三輪自行車不具備三輪獨立避震懸掛舒適性不佳、不能折疊收縮占地空間大、過彎時易側翻的問題。

本實用新型采用的技術方案為：一種折疊躺式三輪自行車，包括車架、兩個用于安裝前輪的可旋轉懸架以及活動連接在該車架后端的用于安裝后輪的后懸架，該兩個可旋轉懸架通過折疊機構對稱安裝在該車架的前端。

該折疊機構包括固定在該車架前端的折疊末端以及折疊支架，該折疊支架的一端樞接在該折疊末端中。

該可旋轉懸架包括前輪安裝架以及旋轉支架，該前輪安裝架設置有旋轉支軸，該旋轉支架包括可轉動套接在該旋轉支軸中的旋轉管、可上下擺動樞接在該旋轉管外側面的擺動管以及固定在該擺動管外側面且與該折疊支架的另一端樞接的折疊前端。

該擺動管與該旋轉管之間設置有減震器。

該折疊躺式三輪自行車，還包括用于驅動該兩個可旋轉懸架同時轉向的轉向機構，該轉向機構包括轉向軸、兩個與轉向軸聯動用于拉動該可旋轉懸架轉動的撥桿以及用于驅動該轉動軸轉動的手柄。

該手柄通過萬向聯軸節與該轉向軸傳動連接。

該折疊躺式三輪自行車，還包括用于驅動后輪轉動行駛的腳蹬裝置以及坐墊，該腳蹬裝置固定在該車架前端，該坐墊設置在該車架的后端且位于該腳蹬裝置水平線的上方。

本實用新型的有益效果在于：本實用新型在結構上包括車架、兩個用于安裝前輪的可旋轉懸架以及活動連接在該車架后端的用于安裝后輪的后懸架，該兩個可旋轉懸架通過折疊機構對稱安裝在該車架的前端。解決了目前躺式三輪自行車不具備三輪獨立避震懸掛舒適性不佳、不能折疊收縮占地空間大、過彎時易側翻的問題。實現折疊、增加舒適性、防止側翻的優點。

附圖說明

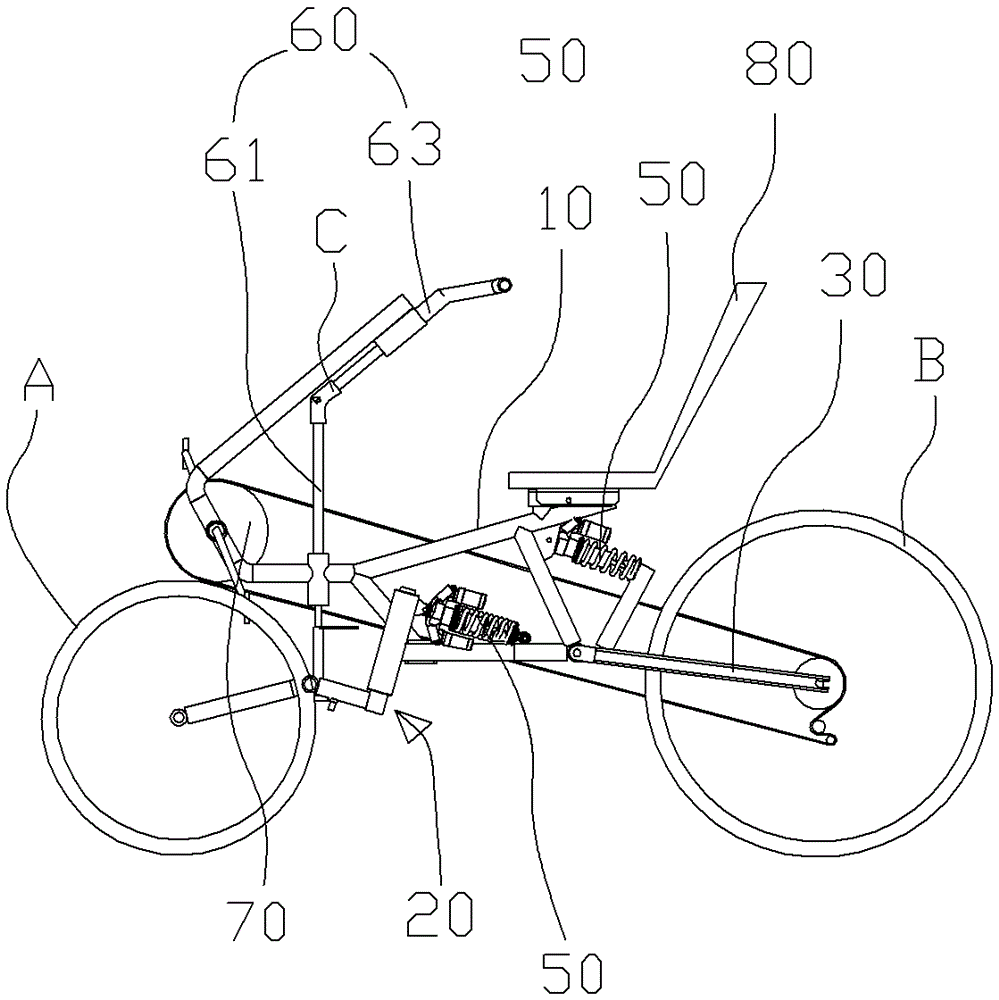

圖1為本實用新型的立體示意圖。

圖2為本實用新型的前視圖。

圖3為本實用新型的可旋轉懸架的示意圖。

圖4為本實用新型的俯視圖。

具體實施方式

如圖1至圖4所示為本實用新型的一種較佳的具體實施例子，一種折疊躺式三輪自行車，如圖1、圖2所示包括車架10、兩個用于安裝前輪A的可旋轉懸架20以及活動連接在該車架10后端的用于安裝后輪B的后懸架30，其中，該兩個可旋轉懸架20通過折疊機構40對稱安裝在該車架10的前端。使三輪車的兩個前輪通過折疊機構40實現兩個前輪折疊的功能，在不使用的時候，可以將兩個前輪輪向后翻轉收縮折疊，減少橫向占用面積，有利于使用者攜帶上下樓到與存放。

進一步，如圖1或圖3所示，該折疊機構40包括固定在該車架10前端的折疊末端41以及折疊支架41，該折疊支架41的一端樞接在該折疊末端41中，使該折疊支架41可以相對該折疊末端41進行旋轉至與該車架平行的狀態，實現折疊的功能。

如圖1、圖3所示，該可旋轉懸架20包括前輪安裝架21以及旋轉支架22，該前輪安裝架21設置有旋轉支軸211，該旋轉支架22包括可轉動套接在該旋轉支軸211中的旋轉管221、可上下擺動樞接在該旋轉管221外側面的擺動管222以及固定在該擺動管222外側面且與該折疊支架21的另一端樞接的折疊前端223。

進一步，該擺動管222與該旋轉管221之間設置有減震器50，通過該減震器，實現前輪的減震，減少前輪的顛簸，減少前輪在行駛過程中的抖動，增加使用者的舒適感。通過兩個前輪設置的減震器解決了現有躺式三輪自行車前輪缺乏避震器而導致的駕乘感差的問題，提高舒適性。

同理，該后懸架30與該車架10之間設置有減震器50，通過該減震器，實現后輪的減震，減少后輪的顛簸，減少后輪在行駛過程中的抖動，增加使用者的舒適感。

進一步，如圖2、圖4所示，本實用新型的折疊躺式三輪自行車，還包括用于驅動該兩個可旋轉懸架同時轉向的轉向機構60，該轉向機構60包括轉向軸61、兩個與轉向軸61聯動用于拉動該可旋轉懸架20轉動的撥桿62以及用于驅動該轉動軸61轉動的手柄63。

具體地，如圖2所示該手柄63通過萬向聯軸節C與該轉向軸61傳動連接，當驅動手柄63轉動時，通過萬向聯軸節C帶動轉向軸61旋轉，進而同時帶動該兩個撥桿62同時聯動，從而通過撥桿62同時帶動兩個前輪旋轉，在實現轉向的同時實現前輪同時自動向內側傾效果，解決了普通躺式三輪自行側過彎容易側翻的問題，提高安全性。

值得一提的是，本實用新型的折疊躺式三輪自行車，還包括用于驅動后輪轉動行駛的腳蹬裝置70以及坐墊80，該腳蹬裝置70固定在該車架10前端，該坐墊80設置在該車架的后端且位于該腳蹬裝置70水平線的上方，該坐墊與該腳蹬裝置的連線與水平線呈一定角度，使駕駛員可以處于半躺狀態下騎行，有利于各種路況的發力，客服了兩輪自行車長時間騎行導致的腰椎疲勞、現有普通躺式三輪自行車上坡費力的問題。

本實用新型要實現的是，解決了目前躺式三輪自行車不具備三輪獨立避震懸掛舒適性不佳、不能折疊收縮占地空間大、過彎時易側翻的問題。同時采用輕質的鋁合金機架結構使該裝備重量更輕，便于攜帶。

本實用新型的實施例以及附圖只是為了展示本實用新型的設計構思，本實用新型的保護范圍不應當局限于這一實施例。

通過上面的敘述可以看出本實用新型的設計目的是可以有效實施的。實施例的部分展示了本實用新型的目的以及實施功能和結構主題，并且包括其他的等同替換。

因此，本實用新型的權利構成包括其他的等效實施，具體權利范圍參考權利要求。
