本實用新型涉及一種爬桿機器人，尤其是一種占用徑向空間小的氣動驅動爬桿機器人。

背景技術：

與氣動機器人相比，電機驅動和液壓驅動等其它類型的機器人存在結構復雜、成本高、控制難度大和維修不方便等缺點，除此之外，液壓驅動技術的機器人還存在油液污染等問題。因此有必要拓展氣動機器人在工業實際中的應用范圍。

隨著國家基礎建設投資加大，工作人員參與的高空作業數量逐漸增多，對工作人員的生命安全帶來了很大的隱患，因此須設計一種簡單實用的爬桿機器人替代工作人員的手工操作。

技術實現要素：

本實用新型的目的是提供一種結構和控制簡單、成本低、維修方便、實現動作完整和攀爬過程中占用徑向空間小的氣動爬桿機器人。

本實用新型主要包括頂板、左滑塊對接板、右水平滑塊、右滑塊定向板、右豎直滑塊、右連接板、右電磁換向閥A、右雙出桿氣缸、右側板、右電磁換向閥B、底板、右單出桿氣缸、右滑塊對接板、左水平滑塊、左電磁換向閥A、左側板、左電磁換向閥B、左雙出桿氣缸、左連接板、左單出桿氣缸、左豎直滑塊和左滑塊定向板。

所述的右雙出桿氣缸和左雙出桿氣缸實現氣動爬桿機器人的夾緊動作。

所述的右電磁換向閥A控制右雙出桿氣缸的夾緊動作。

所述的左電磁換向閥A控制左雙出桿氣缸的夾緊動作。

所述的右單出桿氣缸和左單出桿氣缸實現氣動爬桿機器人的上升和下降動作，且右單出桿氣缸和左單出桿氣缸保持動作同步。

所述的右電磁換向閥B控制右單出桿氣缸的伸出和退回動作。

所述的左電磁換向閥B控制左單出桿氣缸的伸出和退回動作。

本實用新型采用將氣缸的豎直運動轉化為水平運動的方式完成氣動爬桿機器人的夾緊動作，從而減小了氣動爬桿機器人徑向空間，擴展了氣動爬桿機器人的使用范圍。

附圖說明

圖1為氣動爬桿機器人的軸側三維結構示意圖；

圖2為氣動爬桿機器人中間截面的右視三維結構示意圖；

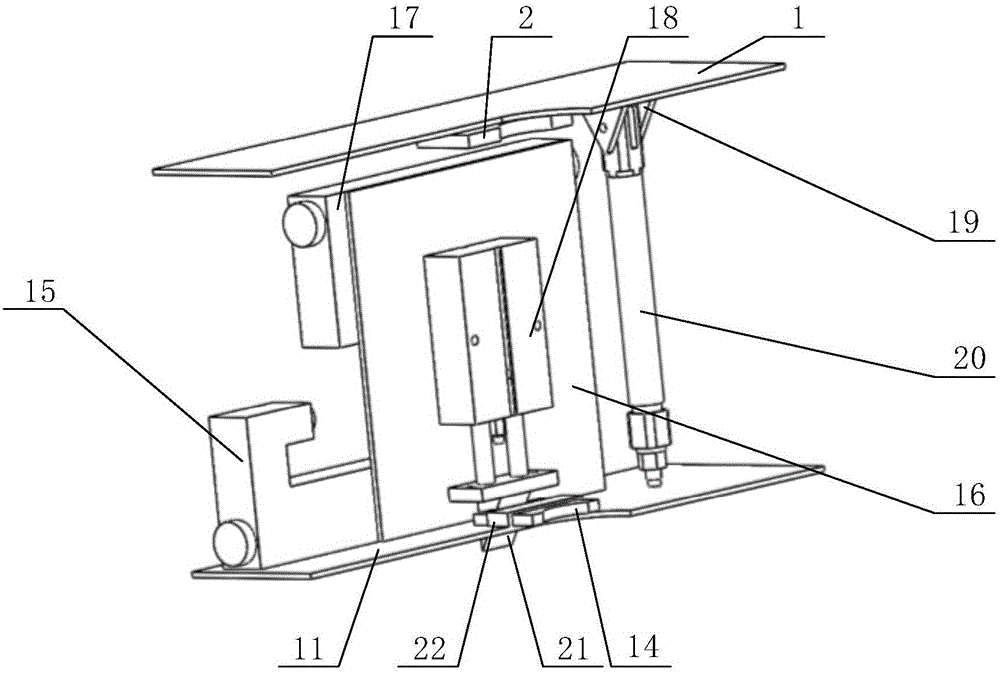

圖3為氣動爬桿機器人中間截面的左視三維結構示意圖；

圖中，1頂板、2左滑塊對接板、3右水平滑塊、4右滑塊定向板、5右豎直滑塊、6右連接板、7右電 磁換向閥A、8右雙出桿氣缸、9右側板、10右電磁換向閥B、11底板、12右單出桿氣缸、13右滑塊對接板、14左水平滑塊、15左電磁換向閥A、16左側板、17左電磁換向閥B、18左雙出桿氣缸、19左連接板、20左單出桿氣缸、21左豎直滑塊、22左滑塊定向板。

具體實施方式

如圖1、圖2和圖3所示，本實施例中，右滑塊定向板4與頂板1通過焊接固定在一起；右水平滑塊3可在右滑塊定向板4內水平滑動，右水平滑塊3與右豎直滑塊5通過傾斜表面活動連接，通過把右豎直滑塊5的豎直運動轉化為右水平滑塊3的水平運動，實現氣動機器人的夾緊動作過程；右豎直滑塊5與右雙出桿氣缸8的活塞桿固定連接，右豎直滑塊5與右雙出桿氣缸8的活塞桿的運動保持同步；右雙出桿氣缸8的缸筒通過螺栓與右側板9固定連接；右側板9與頂板1通過焊接固定在一起；右單出桿氣缸12的一端與右連接板6通過螺栓固定連接，右單出桿氣缸12的另一端通過自帶螺紋與底板11固定連接，右單出桿氣缸12與左單出桿氣缸20同步同作，實現氣動爬桿機器人的上升和下降動作過程；右連接板6與頂板1通過螺栓固定連接；右滑塊對接板13與底板11通過焊接固定在一起；控制右雙出桿氣缸8動作的右電磁換向閥A7通過螺栓與右側板9固定連接；控制右單出桿氣缸動作的右電磁換向閥B10通過螺栓與右側板9固定連接。

本實施例中，左滑塊定向板22與底板11通過焊接固定在一起；左水平滑塊14可在左滑塊定向板22內水平滑動，左水平滑塊14與左豎直滑塊21通過傾斜表面活動連接，通過把左豎直滑塊21的豎直運動轉化為左水平滑塊14的水平運動，實現氣動機器人的夾緊動作過程；左豎直滑塊21與左雙出桿氣缸18的活塞桿固定連接，左豎直滑塊21與左雙出桿氣缸18的活塞桿的運動保持同步；左雙出桿氣缸18的缸筒通過螺栓與左側板19固定連接；左側板19與底板11通過焊接固定在一起；左單出桿氣缸20的一端與左連接板19通過螺栓固定連接，左單出桿氣缸20的另一端通過自帶螺紋與底板11固定連接，左單出桿氣缸20與右單出桿氣缸12同步同作，實現氣動爬桿機器人的上升和下降動作過程；左連接板19與頂板1通過螺栓固定連接；左滑塊對接板2與頂板1通過焊接固定在一起；控制左雙出桿氣缸18動作的左電磁換向閥A15通過螺栓與左側板16固定連接；控制左單出桿氣缸20動作的左電磁換向閥B17通過螺栓與左側板16固定連接。

氣動爬桿機器人的初始狀態為左雙出桿氣缸18處于伸出狀態，左水平滑塊14與右滑塊對接板13同時夾緊于爬桿上，右雙出桿氣缸8處于退回狀態，右水平滑塊3與左滑塊對接板2處于松開狀態，左單出桿氣缸20和右單出桿氣缸12處于退回狀態。

氣動爬桿機器人的上升運動順序采用以下步驟：

(1)首先通過控制右電磁換向閥B10、左電磁換向閥B17使右單出桿氣缸12和左單出桿氣缸20同時伸出，推動頂板1上升一定高度；

(2)通過控制右電磁換向閥A7使右雙出桿氣缸8伸出，推動右豎直5滑塊豎直運動，進一步轉化為右水平滑塊3的水平運動，使右水平滑塊3與左滑塊對接板2同時夾緊于爬桿上；

(3)通過控制左電磁換向閥A15使左雙出桿氣缸18退回，左水平滑塊14與右滑塊對接板13處于松開狀態；通過控制右電磁換向閥B10、左電磁換向閥B17使右單出桿氣缸12和左單出桿氣缸20同時退回，實現氣動爬桿機器人的一次上升過程；

(4)通過控制左電磁換向閥A15使左雙出桿氣缸18伸出，左水平滑塊14與右滑塊對接板13處于夾緊狀態；通過控制右電磁換向閥A7使右雙出桿氣缸8退回，右水平滑塊3與左滑塊對接板2處于松開狀態；

重復以上步驟即可實現氣動爬桿機器人的上升運動。

同理，通過改變動作次序即可實現氣動爬桿機器人的下降運動。
