本技術屬于轉向器的，具體涉及一種線控轉向裝置。

背景技術：

1、線控轉向系統中，轉向盤與轉向執行器之間沒有機械連接，實現轉向功能的方法是汽車主控制器通過線傳信號的方式發送轉向角度目標信號給轉向器，轉向器自帶角度傳感器和控制器進行角度信號反饋的閉環控制。目前國內整車新車多采用電動助力轉向系統，電動助力轉向系統按照助力機構布置在轉向系統的不同位置可分為管柱式電動助力轉向系統、齒輪式電動助力轉向系統、齒條使電動助力轉向系統。

2、如授權公告號為cn215398893u的中國實用新型專利提供了一種齒輪式汽車線控電動助力轉向器，其實質上為齒輪式電動助力轉向形式，包括殼體總成，殼體總成內安裝有相互嚙合的齒條軸和齒輪軸，齒條軸的兩端在使用時安裝轉向拉桿，齒輪軸被蝸輪蝸桿機構驅動而進行轉動。使用時，助力電機通過蝸輪蝸桿機構帶動齒輪軸進行轉動，齒輪軸轉動時能夠驅動齒條軸進行滑動，從而實現助力轉向。其中，殼體總成包括該專利中的齒條殼體、蝸輪殼體。

3、為實現閉環控制，通常會用角度傳感器對齒輪軸的轉向角度進行實時監控，助力電機根據監控數據進行角度閉環控制，從而實現精確轉向。角度傳感器包括相對布置的轉子部分和定子部分，現有技術中，通常將轉子部分和定子部分均焊接在齒輪軸上，如授權公告號為cn219565224u的中國實用新型專利一樣。

4、這種方式存在的弊端在于，轉子部分、定子部分均焊接在齒輪軸上，后期維護和更換時需要進行破壞性拆除，可能會對齒輪軸造成損傷。

技術實現思路

1、本實用新型提供一種線控轉向裝置，以解決現有技術中拆卸角度傳感器易對齒輪軸造成損傷的技術問題。

2、為解決上述問題，本實用新型提供的線控轉向裝置采用如下技術方案：一種線控轉向裝置，包括：

3、殼體總成，殼體總成內安裝有相互嚙合的齒輪軸和齒條軸；

4、角度傳感器，用于對齒輪軸的轉向角度進行監控，角度傳感器包括轉子部分和定子部分；

5、線控轉向裝置還包括：

6、殼體端蓋，扣裝在殼體總成上，殼體端蓋位于齒輪軸的軸向一端；

7、所述轉子部分可拆地安裝在所述齒輪軸上，所述定子部分固定安裝在所述殼體端蓋上，轉子部分、定子部分在齒輪軸的軸向上正對布置。

8、有益效果是：本實用新型中，轉子部分、定子部分分開布置，將轉子部分可拆地安裝在齒輪軸上，將定子部分固定安裝在殼體端蓋上。在后期維修、更換時可以進行快速地將轉子部分由齒輪軸上拆下，不會對齒輪軸造成損傷，保護了齒輪軸。僅將轉子部分安裝在齒輪軸上，也減小了齒輪軸的負載。

9、作為進一步地優化，所述齒輪軸中靠近殼體端蓋的一端端面設有安裝盲孔，所述轉子部分包括凸出布置的安裝軸，所述安裝軸穿裝固定于安裝盲孔中。通過在齒輪軸的端面設置安裝盲孔來安裝轉子部分，安裝時更加方便。

10、作為進一步地優化，所述安裝軸與所述安裝盲孔過盈裝配在一起。

11、作為進一步地優化，所述定子部分可拆安裝在殼體端蓋上。

12、作為進一步地優化，所述殼體端蓋中朝向轉子部分的內側設有安裝柱，所述定子部分包括傳感器電路板，線控轉向裝置包括螺栓，螺栓穿過傳感器電路板并旋入安裝柱中以將傳感器電路板固定在安裝柱上。

13、作為進一步地優化，所述轉子部分包括多圈碼盤，所述定子部分包括與多圈碼盤一一對應的多圈感應線圈。

14、作為進一步地優化，殼體總成包括分體布置的齒輪齒條殼體和蝸輪蝸桿殼體，所述齒條軸、齒輪軸均安裝于齒輪齒條殼體中，齒輪軸的一端轉動安裝在齒輪齒條殼體中，齒輪軸的另一端位于蝸輪蝸桿殼體中且該端設有轉子部分；蝸輪蝸桿殼體內設有蝸輪和蝸桿，所述蝸輪止轉地套在齒輪軸上，蝸桿與蝸輪嚙合以帶動齒輪軸轉動；所述殼體端蓋扣裝在蝸輪蝸桿殼體的一端。

技術特征：

1.一種線控轉向裝置，包括：

2.根據權利要求1所述的線控轉向裝置，其特征在于，所述齒輪軸(5)中靠近殼體端蓋(3)的一端端面設有安裝盲孔(51)，所述轉子部分(7)包括凸出布置的安裝軸(71)，所述安裝軸(71)穿裝固定于安裝盲孔(51)中。

3.根據權利要求2所述的線控轉向裝置，其特征在于，所述安裝軸(71)與所述安裝盲孔(51)過盈裝配在一起。

4.根據權利要求1或2或3所述的線控轉向裝置，其特征在于，所述定子部分(8)可拆安裝在殼體端蓋(3)上。

5.根據權利要求4所述的線控轉向裝置，其特征在于，所述殼體端蓋(3)中朝向轉子部分(7)的內側設有安裝柱(31)，所述定子部分(8)包括傳感器電路板(81)，線控轉向裝置包括螺栓，螺栓穿過傳感器電路板(81)并旋入安裝柱(31)中以將傳感器電路板固定在安裝柱(31)上。

6.根據權利要求1或2或3所述的線控轉向裝置，其特征在于，所述轉子部分(7)包括多圈碼盤(72)，所述定子部分(8)包括與多圈碼盤(72)一一對應的多圈感應線圈(82)。

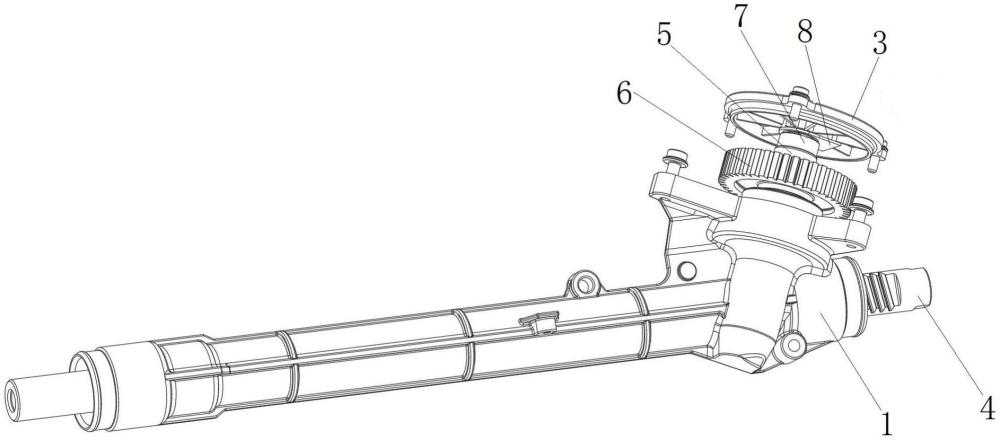

7.根據權利要求1或2或3所述的線控轉向裝置，其特征在于，殼體總成包括分體布置的齒輪齒條殼體(1)和蝸輪蝸桿殼體(2)，所述齒條軸(4)、齒輪軸(5)均安裝于齒輪齒條殼體(1)中，齒輪軸(5)的一端轉動安裝在齒輪齒條殼體(1)中，齒輪軸(5)的另一端位于蝸輪蝸桿殼體(2)中且該端設有轉子部分(7)；蝸輪蝸桿殼體(2)內設有蝸輪和蝸桿，所述蝸輪止轉地套在齒輪軸(5)上，蝸桿與蝸輪嚙合以帶動齒輪軸(5)轉動；所述殼體端蓋(3)扣裝在蝸輪蝸桿殼體(2)的一端。

技術總結
本技術涉及一種線控轉向裝置，包括殼體總成、角度傳感器、殼體端蓋，殼體總成內安裝有相互嚙合的齒輪軸和齒條軸；角度傳感器用于對齒輪軸的轉向角度進行監控，角度傳感器包括轉子部分和定子部分；殼體端蓋扣裝在殼體總成上，殼體端蓋位于齒輪軸的軸向一端；所述轉子部分可拆地安裝在所述齒輪軸上，所述定子部分固定安裝在所述殼體端蓋上，轉子部分、定子部分在齒輪軸的軸向上正對布置。本技術中，轉子部分、定子部分分開布置，將轉子部分可拆地安裝在齒輪軸上，將定子部分固定安裝在殼體端蓋上。在后期維修、更換時可以進行快速地將轉子部分由齒輪軸上拆下，不會對齒輪軸造成損傷，保護了齒輪軸。

技術研發人員：劉凱,陳崇賓,劉景霞
受保護的技術使用者：豫北轉向系統（新鄉）股份有限公司
技術研發日：20240321
技術公布日：2025/4/28
