本技術涉及配電箱載具，具體涉及一種橋涵配電箱的限位式移動推車。

背景技術：

1、橋涵工程臨時用電，由于沒有嚴格執行《施工現場臨時用電安全技術規范》（jgj46-2005）的三級配電系統，普遍存在使用二級配電箱直接與用電器具連接；用電器具較多時，會在一個空開接入多個用電器具；三級配電箱距離二級配電箱較遠，超出30m的安全距離。這種不安全行為不同程度的提升了用電安全風險。

2、傳統的配電箱都是隨處臨時堆放在地上使用，導致使用環境雜亂無章，進一步提高了用電安全風險，因此，急需一種可移動的臨時用電平臺以解決用電安全問題，同時當配電箱安裝后保持穩定。

技術實現思路

1、本實用新型的目的是根據上述現有技術的不足之處，提供一種橋涵配電箱的限位式移動推車，該推車通過采用限位組件可有效提高配電箱的安裝穩定性，配電箱電纜可繞設在繞線支架上，不會被碾壓，進一步提升了用電安全性。

2、本實用新型目的實現由以下技術方案完成：

3、一種橋涵配電箱的限位式移動推車，其中，所述推車包括：

4、車架主體，所述車架主體具有安裝層；

5、固定在所述車架主體上的繞線支架；

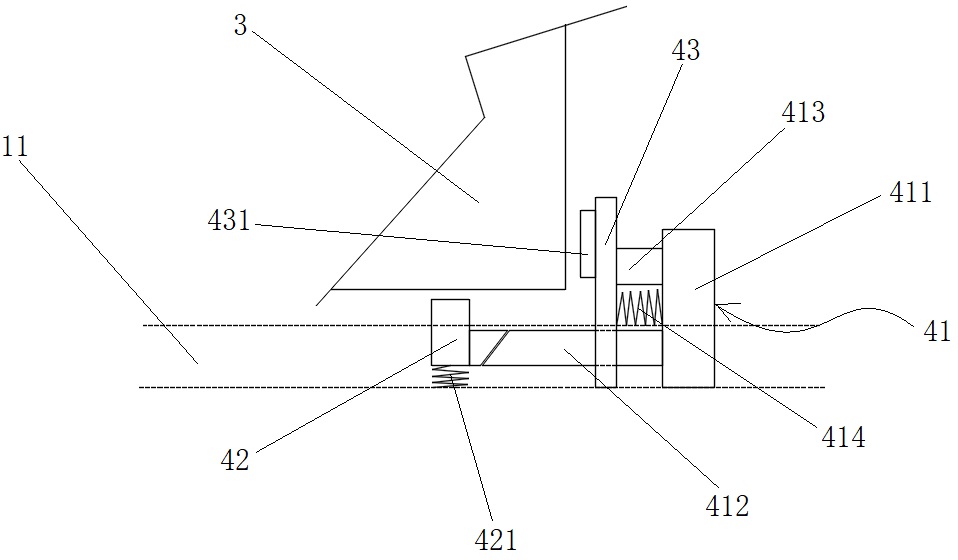

6、可活動地連接在所述車架主體上且部分位于所述安裝層中的限位組件，用于對裝載在所述車架主體上的配電箱進行鎖定；所述限位組件包括：

7、固定于所述安裝層中且露出所述車架主體的活塞件；

8、連接所述活塞件的驅動件和限位板；

9、裝載配電箱時，所述驅動件迫使所述活塞件動作并推動所述限位板鎖定配電箱。

10、可選地，所述活塞件包括活塞腔以及可活動地設置在所述活塞腔中的主動活塞桿和被動活塞桿，所述主動活塞桿和所述被動活塞桿可相互控制伸出或收縮。

11、可選地，所述主動活塞桿和所述被動活塞桿連接在所述活塞腔的同側，且所述被動活塞桿位于所述主動活塞桿的上方。

12、可選地，所述主動活塞桿與所述驅動件連接且兩者之間斜面接觸，當所述驅動件受配電箱重力影響時，所述驅動件控制所述主動活塞桿收縮，而使所述被動活塞桿伸出。

13、可選地，所述被動活塞桿與所述限位板連接，所述限位板上具有用于與配電箱增加摩擦力的摩擦塊，所述被動活塞桿伸出時，所述限位板靠近配電箱而使所述摩擦塊與配電箱接觸；所述限位板還開設有供所述主動活塞桿穿過的通孔。

14、可選地，所述驅動件的底部與所述安裝層之間連接第一彈簧，所述限位板和所述活塞件之間設置第二彈簧。

15、可選地，所述限位組件的數量為兩個，且對稱設置在所述車架主體上，配電箱位于兩所述限位組件之間。

16、可選地，所述限位組件的數量為三個，且呈品字型設置在所述車架主體上，配電箱位于三所述限位組件之間。

17、可選地，所述推車還包括有用于推動的推把部。

18、可選地，所述推車的底部安裝有滾輪。

19、本實用新型的優點是：

20、本實用新型的橋涵配電箱的限位式移動推車通過在車架主體設置繞線支架，配電箱的線纜可繞設在繞線支架上，不會散落堆放在地上而被碾壓，保證了線纜的完整性，不會發生線纜損壞，也不會發生工作人員被線纜絆倒的情況，提升了用電安全性。且車架主體上設置了限位組件，可對配電箱進行限位固定，使得推車在移動過程中不會翻倒，進一步提升了用電安全性。

技術特征：

1.一種橋涵配電箱的限位式移動推車，其特征在于，所述推車包括：

2.根據權利要求1所述的橋涵配電箱的限位式移動推車，其特征在于，所述活塞件包括活塞腔以及可活動地設置在所述活塞腔中的主動活塞桿和被動活塞桿，所述主動活塞桿和所述被動活塞桿可相互控制伸出或收縮。

3.根據權利要求2所述的橋涵配電箱的限位式移動推車，其特征在于，所述主動活塞桿和所述被動活塞桿連接在所述活塞腔的同側，且所述被動活塞桿位于所述主動活塞桿的上方。

4.根據權利要求3所述的橋涵配電箱的限位式移動推車，其特征在于，所述主動活塞桿與所述驅動件連接且兩者之間斜面接觸，當所述驅動件受配電箱重力影響時，所述驅動件控制所述主動活塞桿收縮，而使所述被動活塞桿伸出。

5.根據權利要求4所述的橋涵配電箱的限位式移動推車，其特征在于，所述被動活塞桿與所述限位板連接，所述限位板上具有用于與配電箱增加摩擦力的摩擦塊，所述被動活塞桿伸出時，所述限位板靠近配電箱而使所述摩擦塊與配電箱接觸；所述限位板還開設有供所述主動活塞桿穿過的通孔。

6.根據權利要求5所述的橋涵配電箱的限位式移動推車，其特征在于，所述驅動件的底部與所述安裝層之間連接第一彈簧，所述限位板和所述活塞件之間設置第二彈簧。

7.根據權利要求1所述的橋涵配電箱的限位式移動推車，其特征在于，所述限位組件的數量為兩個，且對稱設置在所述車架主體上，配電箱位于兩所述限位組件之間。

8.根據權利要求1所述的橋涵配電箱的限位式移動推車，其特征在于，所述限位組件的數量為三個，且呈品字型設置在所述車架主體上，配電箱位于三所述限位組件之間。

9.根據權利要求1所述的橋涵配電箱的限位式移動推車，其特征在于，所述推車還包括有用于推動的推把部。

10.根據權利要求1所述的橋涵配電箱的限位式移動推車，其特征在于，所述推車的底部安裝有滾輪。

技術總結
本技術公開了一種橋涵配電箱的限位式移動推車，推車包括車架主體、繞線支架和限位組件，限位組件包括：固定于安裝層中且露出車架主體的活塞件；連接活塞件的驅動件和限位板；裝載配電箱時，驅動件迫使活塞件動作并推動限位板鎖定配電箱。本技術的優點是：本技術的橋涵配電箱的限位式移動推車通過在車架主體設置繞線支架，配電箱的線纜可繞設在繞線支架上，不會散落堆放在地上而被碾壓，保證了線纜的完整性，不會發生線纜損壞，也不會發生工作人員被線纜絆倒的情況，提升了用電安全性。且車架主體上設置了限位組件，可對配電箱進行限位固定，使得推車在移動過程中不會翻倒，進一步提升了用電安全性。

技術研發人員：王鵬,李少華,李文兵,姚鐵軍,孫峰偉,黎晨,趙旭锃,郭佳奇,譚鵬,劉中欣,欒煥強,王浩,童彥劼,趙璐,景建軍
受保護的技術使用者：中鐵十五局集團有限公司
技術研發日：20240416
技術公布日：2025/4/28
