本發明涉及維修安裝移動平臺，尤其涉及一種導流筒維修安裝移動平臺。

背景技術：

1、維修安裝移動平臺是一種專用于導流筒維護、維修或安裝的機械平臺，這樣的移動平臺設計用于便于工人在導流筒的周圍或內部進行檢查、清理、更換部件或進行其他維護操作。

2、公開號為cn107614365a的發明公開了移動平臺，其技術方案要點為：包括一種用于民用、工業、研究或其他用途的移動平臺。諸如在不平坦地面上行駛的移動系統或移動平臺包括附接到主體或底盤的一個或多個腿裝置。在一個實施方式中，腿布置包括一個或多個腿，例如當車輛沿單個方向移動時圍繞其各自的旋轉接頭、以同一單方向旋轉的腿。兩個腿的旋轉軸線彼此靠近并且優選地同軸，并且允許兩個或多個腿在任何時候與地面接觸。

3、針對上述相關內容，存在以下技術缺陷：全自動直拉單晶生長爐是一種在惰性氣體環境中，用石墨加熱器將多晶硅等多晶材料熔化，其中溫度主要決定能否成晶，而速度將直接影響到晶體的內在質量，而這種影響卻只能在單晶拉出后通過檢測才能獲知，溫度分布合適的熱場，不僅單晶生長順利，而且品質較高，如果熱場的溫度分布不是很合理，生長單晶的過程中容易產生各種缺陷，影響質量，情況嚴重的出現變晶現象生長不出來單晶，因此前期水冷屏及導流筒等安裝占據重要部分，其安裝要求較高的重復性，且水平與高度要求精度穩定，不能出現傾斜，才能給晶棒帶來良好的冷卻效果，從而提升拉晶品質，此時可使用到移動平臺，移動平臺可提供一種適合單人工在安裝拆卸水冷屏、導流筒移動平臺，由液壓缸作為動力源，配置剪刀差結構，具備穩定升降功能，實現高度方向的自由調整，但是在使用移動平臺安裝或者維修導流筒時發現，因為移動平臺在使用時，距離把控全部由人工目測的方式進行，這也導致移動平臺在使用時的距離存在誤差，這也導致需要人工二次或者多次來調節移動平臺的位置。

4、因此，有必要提供一種新的一種導流筒維修安裝移動平臺解決上述技術問題。

技術實現思路

1、本發明的目的是解決現有技術中存在的缺點，而提出的一種導流筒維修安裝移動平臺。

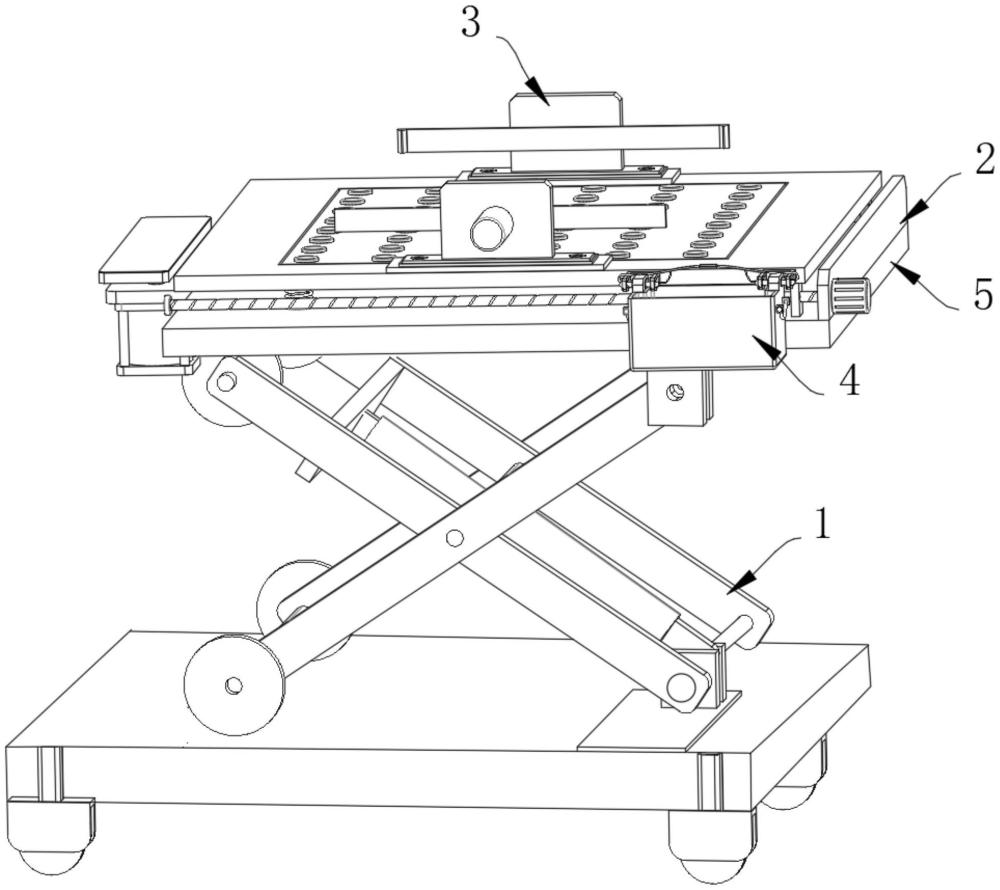

2、為了實現上述目的，本發明采用了如下技術方案：包括移動平臺本體和移動機構，所述移動平臺本體的上表面安裝有頂板，所述頂板遠離移動平臺本體的一側設有調節裝置，所述調節裝置包括固定板，所述固定板與頂板固定連接，所述固定板的一側固定連接有電機，所述電機的輸出端固定連接有第一轉動桿，所述頂板靠近第一轉動桿的一側設有四個連接塊，所述第一轉動桿與其中兩個連接塊螺紋連接，四個所述連接塊遠離頂板的一側固定連接有同一個移動板，另外兩個連接塊的內壁滑動貫穿有同一個引導桿，所述引導桿的圓弧面一端與固定板固定連接，所述移動板的一側開設有放置槽，所述放置槽的內壁滑動連接有放置板，所述放置板的一側固定連接有四個滑動桿，四個所述滑動桿均與移動板的內壁滑動貫穿，所述滑動桿的圓弧面一端套有第一彈簧，所述第一彈簧的兩端封閉那與滑動桿和移動板固定連接，所述頂板的一端固定連接有第一支撐板，所述第一支撐板的一側固定連接有氣缸，所述氣缸的輸出端固定連接有推板。

3、采用上述技術方案，達到了全自動直拉單晶生長爐是一種在惰性氣體環境中，用石墨加熱器將多晶硅等多晶材料熔化，其中溫度主要決定能否成晶，而速度將直接影響到晶體的內在質量，而這種影響卻只能在單晶拉出后通過檢測才能獲知，溫度分布合適的熱場，不僅單晶生長順利，而且品質較高，如果熱場的溫度分布不是很合理，生長單晶的過程中容易產生各種缺陷，影響質量，情況嚴重的出現變晶現象生長不出來單晶，因此前期水冷屏及導流筒等安裝占據重要部分，其安裝要求較高的重復性，且水平與高度要求精度穩定，不能出現傾斜，才能給晶棒帶來良好的冷卻效果，從而提升拉晶品質，此時可使用到移動平臺本體，移動平臺本體可提供一種適合單人工在安裝拆卸水冷屏、導流筒移動平臺，本體由液壓缸作為動力源，配置剪刀差結構，具備穩定升降功能，實現高度方向的自由調整，但是在使用移動平臺安裝或者維修導流筒時發現，因為移動平臺本體在使用時，距離把控全部由人工目測的方式進行，這也導致移動平臺本體在使用時的距離存在誤差，這也導致需要人工二次或者多次來調節移動平臺本體的位置，此操作行為會影響移動平臺本體的使用，降低安裝或者維修導流筒的速度和效率，此時可通過移動機構來解決這一問題，通過移動裝置可延展移動平臺本體上的頂板的位置，從而通過延展頂板的位置，使其移動平臺本體在使用存在誤差時，仍能通過移動機構的調節，來提高移動平臺本體的使用效果。

4、優選的，所述推板遠離氣缸的一側固定連接有保護墊，所述保護墊的截面尺寸與推板的截面尺寸相同。

5、采用該優選方案，達到了推板與放置板發生接觸時，推板上安裝的保護墊，可避免推板直接與放置板發生接觸，從而通過保護墊，可對兩者之間的接觸點進行保護，避免兩者出現抵接損傷。

6、優選的，所述引導桿的圓弧面一端固定連接有第二彈簧，所述第二彈簧的圓弧面一端固定連接有調節環，所述調節環的內壁與引導桿圓弧面滑動連接。

7、采用上述技術方案，達到了連接塊在引導桿上進行滑動時，第二彈簧上安裝的調節環，可避免連接塊直接與引導桿發生接觸，從而通過調節環，可對連接塊和引導桿的連接處進行保護。

8、優選的，所述放置板遠離頂板的一側固定連接有若干個凸塊，若干個所述凸塊均勻分布在放置板上。

9、采用上述技術方案，達到了導流筒與放置板發生接觸時，放置板上安裝的凸塊，可提高導流筒與放置板之間的摩擦力，從而提高導流筒在放置板上的穩定性。

10、優選的，所述放置板的一側設有限位機構，所述限位機構包括兩個安裝板，兩個所述安裝板分別與放置板的側面兩端固定連接，所述安裝板遠離移動板的一側滑動連接有組裝板，所述安裝板靠近組裝板的一側固定連接有輔助框，所述組裝板遠離安裝板的一側固定連接有第二支撐板，所述第二支撐板的一側固定連接有電推桿，所述電推桿的輸出端固定連接有夾板，所述組裝板的內壁螺紋貫穿有兩個螺桿，兩個所述螺桿均與安裝板內壁螺紋連接。

11、采用上述技術方案，達到了通過移動機構與導流筒發生接觸時，可通過限位機構對移動機構上放置的導流筒進行限位，從而通過限位機構，可提高移動機構運輸導流筒時的穩定性，提高移動機構運輸過程的運輸效果。

12、優選的，所述螺桿的圓弧面滑動連接有連接環，所述連接環呈圓環狀。

13、采用上述技術方案，達到了螺桿與組裝板發生接觸時，螺桿上安裝的連接環，可避免螺桿直接與組裝板發生接觸，從而通過連接環，可避免螺桿與組裝板接觸出現損傷。

14、優選的，所述螺桿的圓弧面一端固定連接有引導塊。

15、采用上述技術方案，達到了螺桿與安裝板內壁進行連接時，螺桿上安裝的引導塊，可提高螺桿與安裝板內壁之間的連接速度，從而通過引導塊，可提高螺桿與安裝板的連接效率。

16、優選的，所述移動板的一側設有存放機構，所述存放機構包括兩個連接框，兩個所述連接框均與移動板一側固定連接，所述連接框的兩側均開設有連接槽，所述連接槽的內壁固定連接有調節桿，所述調節桿的圓弧面轉動連接有第二轉動桿，所述調節桿的圓弧面兩端均滑動連接有卷簧，所述卷簧的兩端分別與連接槽和第二轉動桿固定連接，所述第二轉動桿的圓弧面一端固定連接有接觸板，兩個所述連接框的內壁滑動連接有同一個存放盒，所述存放盒靠近連接框的一側固定連接有兩個銜接片，所述銜接片的內壁滑動連接有兩個卡塊，兩個所述卡塊均與連接框一側固定連接，其中兩個所述接觸板的一側固定連接有同一個拉繩，所述拉繩的圓弧面兩端均固定連接有連接繩，兩個所述連接繩的一端分別與另外兩個接觸板固定連接。

17、采用上述技術方案，達到了在安裝或者維修導流筒時，可通過存放機構將安裝過程中，所使用到的工具進行臨時放置，從而通過存放機構，可提高安裝或者維修導流筒時的便捷性，同時還能避免工具隨處放置，有發生遺失的情況出現。

18、優選的，所述存放盒的兩端均固定連接有兩個固定塊，兩個所述固定塊的內壁轉動連接有同一個把手。

19、采用上述技術方案，達到了需要移動存放盒時，可通過固定塊上連接的把手，來對存放盒進行移動，通過把手能提高移動存放盒的效率。

20、優選的，所述拉繩的圓弧面一端固定連接有加力塊。

21、采用上述技術方案，達到了需要拉動拉繩時，可通過拉繩上安裝的加力塊，來拉動拉繩，通過加力塊可提高拉動拉繩的速度和效率。

22、與現有技術相比，本發明的優點和積極效果在于，

23、1、本發明中，通過設置移動機構，使用移動平臺對導流筒進行安裝或者維修時，在移動平臺使用存在距離誤差時，可通過移動機構來延展頂板的長度，從而通過移動機構，可提高通過移動平臺對導流筒進行安裝或者維修的效率，提高安裝或者維修導流筒的便捷性。

24、2、本發明中，通過設置限位機構，通過移動機構對導流筒進行運輸時，可通過限位機構對移動中的導流筒進行限位，從而通過限位機構，可提高導流筒運輸過程中的穩定性，提高運輸效果。

25、3、本發明中，通過設置存放機構，在安裝或者維修導流筒的過程中，可通過存放機構對安裝或者維修過程中，所使用到的工具進行存放，避免工人隨處放置工具，工具有發生遺失的情況，同時通過存放機構對工具進行放置，還能提高安裝或者維修過程中的效率。
