本技術涉及戶外裝備領域，尤其涉及一種露營載物車的快速折疊結構。

背景技術：

1、隨著戶外露營活動的日益普及，露營裝備的便攜性和易用性成為消費者關注的重點，在露營活動中，載物車作為運輸裝備的重要組成部分，承擔著運輸帳篷、睡袋、爐具等大量露營用品的任務，然而，傳統的露營載物車普遍存在著折疊復雜、占用空間大等問題，給露營者的出行和存儲帶來了諸多不便。

2、經檢索，中國專利公告號：cn218021718u公開了一種折疊車。該折疊車包括支架結構和布料結構，支架結構能夠展開或收縮形成預定形狀，布料結構連接于支架結構，在支架結構展開時能夠帶動布料結構展開形成載物空間，用戶可將物品放置于載物空間內，便于物品的運輸，在支架結構收縮時能夠帶動布料結構收縮成一體，從而實現折疊車的折疊收納，便于折疊車的存放，占用空間較小，其中，支架結構包括若干支架桿以及連接若干支架桿的若干金屬連接件，將金屬連接件作為支架桿的關節構件，可以使得支架結構的承重抗壓能力更強，更加堅固耐用，使用壽命較長。

3、上述技術中，只通過底桿來承擔整個載物車及所承載物品的重量時，底桿承受的壓力極大，在實際使用中，尤其是在承載較重物品或遇到不平整地面等情況下，底桿很容易超出其承受極限，從而導致斷裂現象的發生，影響載物車的使用，還可能會造成物品掉落甚至對使用者造成安全隱患，為此提出一種露營載物車的快速折疊結構來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種露營載物車的快速折疊結構，旨在改善了現有技術中“只通過底桿進行支撐，支撐效果較差，容易發生斷裂導致無法使用”的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種露營載物車的快速折疊結構，包括支撐框，所述支撐框設置有兩組，兩組支撐框對稱設置，另一組所述支撐框的前表面設置有拉桿，所述支撐框的底端設置有滾輪且設置有多組，所述支撐框的內壁設置有折疊組件，所述折疊組件包括支撐板，所述支撐板設置有兩組，且兩組所述支撐板對稱設置，所述支撐板的后表面固定連接有圓桿，所述圓桿轉動連接在支撐框的后表面內壁，所述支撐板的前表面固定連接有支撐環，所述支撐環的內壁轉動連接有支撐桿，所述支撐桿固定連接在另一組支撐板的后表面。

3、作為上述技術方案的進一步描述：

4、所述支撐框的底端設置有快拆組件，所述快拆組件包括定位桿，所述滾輪固定連接在定位桿的底端，所述定位桿的后表面開設有圓槽。

5、作為上述技術方案的進一步描述：

6、所述支撐框的右側轉動連接有轉桿一，所述轉桿一的前表面固定連接有連接桿，所述連接桿的前表面固定連接有連接環。

7、作為上述技術方案的進一步描述：

8、所述支撐框的頂端固定連接有塑料卡扣，另一組所述支撐框的頂端開設有卡槽，所述塑料卡扣卡接在卡槽的內壁，所述支撐板轉動在支撐框的內壁。

9、作為上述技術方案的進一步描述：

10、所述連接環的內壁轉動連接有連接盤，所述轉桿一、連接桿、連接環設置有多組，且多組所述轉桿一、連接桿、連接環以支撐框的中心線為對稱軸對稱設置，所述連接盤固定連接在另一組連接桿的后表面。

11、作為上述技術方案的進一步描述：

12、所述支撐框的底端開設有支撐槽，所述定位桿與支撐槽的大小相適配。

13、作為上述技術方案的進一步描述：

14、所述支撐框的后表面滑動連接有限位桿，所述限位桿的后表面固定連接有拉板。

15、作為上述技術方案的進一步描述：

16、所述拉板與支撐框通過彈簧彈性連接，所述彈簧的一端固定連接在支撐框的后表面，所述彈簧的另一端固定連接在拉板的前表面，所述限位桿與圓槽的大小相適配。

17、本實用新型具有如下有益效果：

18、1、本實用新型中，通過設置支撐板、支撐環、支撐桿配合增加受力面積和支撐面積，提高了載物車的穩定性和承載能力，同時通過兩組支撐板、支撐環、支撐桿配合實現快速折疊和展開功能，以提供不同的支撐狀態，還使得它在各種戶外環境中都能保持出色的性能和使用安全。

19、2、本實用新型中，通過拉動拉板帶動兩組限位桿快速移出，從而可以便捷地解除定位桿的限位，從而可以方便將多組定位桿拆除進行收納和攜帶，提高了便利性和流暢性。

技術特征：

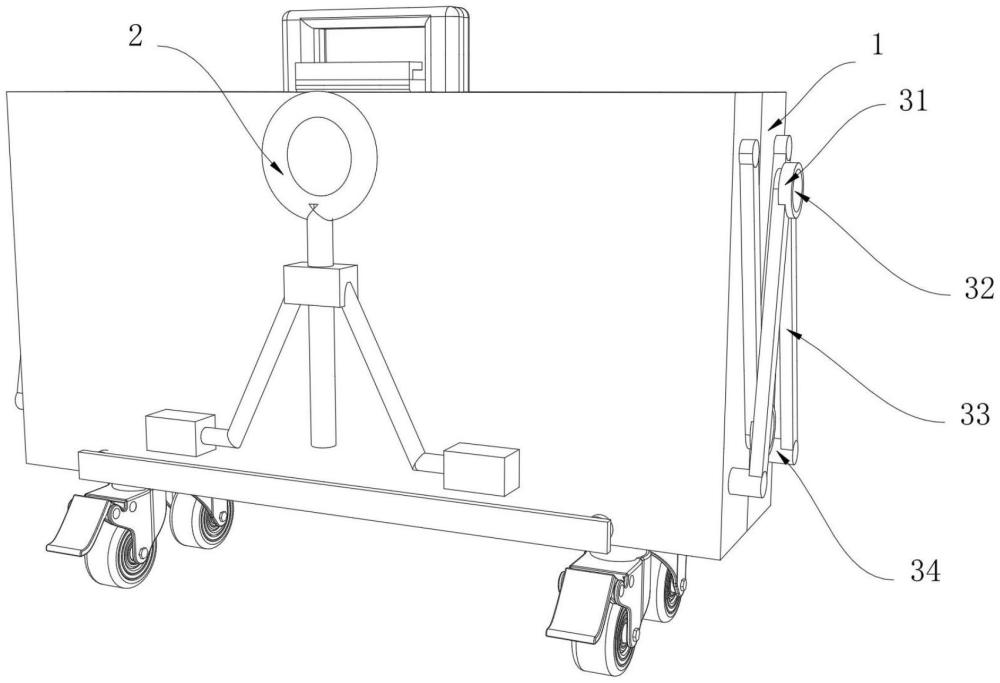

1.一種露營載物車的快速折疊結構，包括支撐框(1)，其特征在于：所述支撐框(1)設置有兩組，兩組支撐框(1)對稱設置，另一組所述支撐框(1)的前表面設置有拉桿(2)，所述支撐框(1)的底端設置有滾輪且設置有多組，所述支撐框(1)的內壁設置有折疊組件，所述折疊組件包括支撐板(3)，所述支撐板(3)設置有兩組，且兩組所述支撐板(3)對稱設置，所述支撐板(3)的后表面固定連接有圓桿(37)，所述圓桿(37)轉動連接在支撐框(1)的后表面內壁，所述支撐板(3)的前表面固定連接有支撐環(39)，所述支撐環(39)的內壁轉動連接有支撐桿(38)，所述支撐桿(38)固定連接在另一組支撐板(3)的后表面。

2.根據權利要求1所述的一種露營載物車的快速折疊結構，其特征在于：所述支撐框(1)的底端設置有快拆組件，所述快拆組件包括定位桿(4)，所述滾輪固定連接在定位桿(4)的底端，所述定位桿(4)的后表面開設有圓槽(42)。

3.根據權利要求1所述的一種露營載物車的快速折疊結構，其特征在于：所述支撐框(1)的右側轉動連接有轉桿一(34)，所述轉桿一(34)的前表面固定連接有連接桿(33)，所述連接桿(33)的前表面固定連接有連接環(31)。

4.根據權利要求1所述的一種露營載物車的快速折疊結構，其特征在于：所述支撐框(1)的頂端固定連接有塑料卡扣(35)，另一組所述支撐框(1)的頂端開設有卡槽(36)，所述塑料卡扣(35)卡接在卡槽(36)的內壁，所述支撐板(3)轉動在支撐框(1)的內壁。

5.根據權利要求3所述的一種露營載物車的快速折疊結構，其特征在于：所述連接環(31)的內壁轉動連接有連接盤(32)，所述轉桿一(34)、連接桿(33)、連接環(31)設置有多組，且多組所述轉桿一(34)、連接桿(33)、連接環(31)以支撐框(1)的中心線為對稱軸對稱設置，所述連接盤(32)固定連接在另一組連接桿(33)的后表面。

6.根據權利要求2所述的一種露營載物車的快速折疊結構，其特征在于：所述支撐框(1)的底端開設有支撐槽(41)，所述定位桿(4)與支撐槽(41)的大小相適配。

7.根據權利要求2所述的一種露營載物車的快速折疊結構，其特征在于：所述支撐框(1)的后表面滑動連接有限位桿(44)，所述限位桿(44)的后表面固定連接有拉板(43)。

8.根據權利要求7所述的一種露營載物車的快速折疊結構，其特征在于：所述拉板(43)與支撐框(1)通過彈簧(45)彈性連接，所述彈簧(45)的一端固定連接在支撐框(1)的后表面，所述彈簧(45)的另一端固定連接在拉板(43)的前表面，所述限位桿(44)與圓槽(42)的大小相適配。

技術總結
本技術涉及戶外裝備領域，公開了一種露營載物車的快速折疊結構，包括支撐框，所述支撐框設置有兩組，兩組支撐框對稱設置，另一組所述支撐框的前表面設置有拉桿，所述支撐框的底端設置有滾輪且設置有多組，所述支撐框的內壁設置有折疊組件，所述折疊組件包括支撐板，所述支撐板設置有兩組，且兩組所述支撐板對稱設置，支撐板的后表面固定連接有圓桿，圓桿轉動連接在支撐框的后表面內壁。本技術中，通過設置支撐板、支撐環、支撐桿配合增加受力面積和支撐面積，提高了載物車的穩定性和承載能力，同時實現快速折疊和展開功能，以提供不同的支撐狀態，還使得它在各種戶外環境中都能保持出色的性能和使用安全。

技術研發人員：胡廣靈,施國兵
受保護的技術使用者：嘉善益恒機械科技股份有限公司
技術研發日：20240806
技術公布日：2025/4/28
