本技術涉及車輛制造，尤其涉及一種車架橫梁組件和具有該車架橫梁組件的車輛。

背景技術：

1、整體橋式五連桿懸架大量應用于越野車型，配合車架大梁式底盤，使車輛具備較強的越野性能，車架上推力桿安裝支架作為重要的連接結構，其結構強度直接關乎整車越野性能，上推力桿安裝支架是用于連接上推力桿與車架的關鍵部件，安裝支架結構的強度對整體的連接強度影響較大。通常將安裝支架與車架橫梁采用焊接的方式進行連接，但此種方式只適用于安裝支架與車架橫梁之間的z向距離較小的情況，當安裝支架與車架橫梁之間的z向距離較大時，由于安裝支架承受的懸架載荷較大，可能會導致安裝支架與車架橫梁之間的搭接焊縫支撐力不足，進而導致焊道開裂，并引發一系列安全問題，存在改進的空間。

技術實現思路

1、本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型提出一種車架橫梁組件，所述車架橫梁組件可實現推力桿與橫梁本體之間的連接，且可提升安裝支架的結構強度，并可有效提升安裝支架與橫梁本體之間的連接強度。

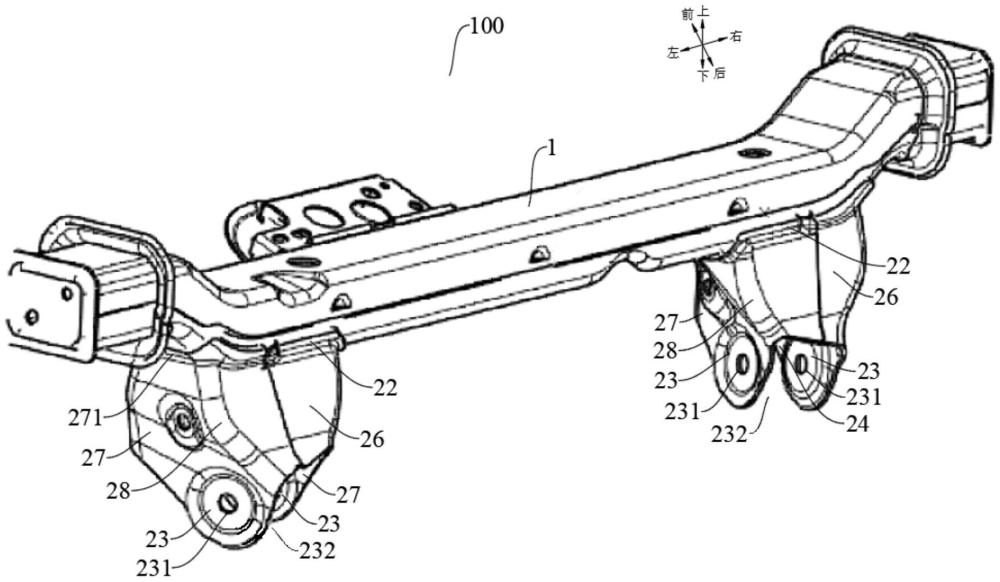

2、根據本實用新型實施例的車架橫梁組件,包括：橫梁本體和安裝支架，所述安裝支架連接于所述橫梁本體的下方，且所述安裝支架設有用于與推力桿相連的安裝部；其中，所述安裝支架與所述橫梁本體的底面相連，且所述安裝支架的頂部設有第一連接翻邊和/或第二連接翻邊，所述第一連接翻邊包覆連接于所述橫梁本體的前側面，所述第二連接翻邊包覆連接于所述橫梁本體的后側面。

3、根據本實用新型實施例的車架橫梁組件，通過設置安裝支架，可實現推力桿與橫梁本體之間的連接，且通過在安裝支架上同時設置第一連接翻邊和第二連接翻邊，可提升安裝支架的結構強度，并將第一連接翻邊和第二連接翻邊同時與橫梁本體的前側面和后側面相連，可有效提升安裝支架與橫梁本體之間的連接強度。

4、根據本實用新型一個實施例的車架橫梁組件，所述安裝支架的上端的橫截面積大于所述安裝支架的下端的橫截面積。

5、根據本實用新型一個實施例的車架橫梁組件，所述安裝支架的橫截面積構造為從上到下逐漸減小。

6、根據本實用新型一個實施例的車架橫梁組件，所述安裝部設于所述安裝支架的下端。

7、根據本實用新型一個實施例的車架橫梁組件，所述安裝支架的下端包括兩個連接支腿，兩個所述連接支腿均設有所述安裝部。

8、根據本實用新型一個實施例的車架橫梁組件，兩個所述連接支腿沿所述橫梁本體的長度方向間隔開，以在兩個所述連接支腿之間限定出弱化缺口。

9、根據本實用新型一個實施例的車架橫梁組件，所述安裝支架內形成有中空腔且包括前側板、后側板和兩個中間板，所述前側板與所述后側板沿前后方向間隔開，兩個所述中間板間隔開連接于所述前側板和所述后側板之間；所述第一連接翻邊設于所述前側板的上側邊且相對于所述前側板朝上彎折凸出設置，所述第二連接翻邊設于所述后側板的上側邊且相對于所述后側板朝上彎折凸出設置。

10、根據本實用新型一個實施例的車架橫梁組件，兩個所述中間板的頂部還均設有第三連接翻邊，所述第三連接翻邊用于與所述橫梁本體的底面貼合相連，且所述第三連接翻邊的兩端分別與所述第一連接翻邊和所述第二連接翻邊相接。

11、根據本實用新型一個實施例的車架橫梁組件，所述安裝支架包括兩個子支架，兩個所述子支架沿所述橫梁本體的長度方向拼接相連以形成所述安裝支架。

12、本實用新型還提出了一種車輛。

13、根據本實用新型實施例的車輛，包括車架，所述車架包括兩個縱梁和上述中任一項所述的車架橫梁組件，所述橫梁組件連接于兩個所述縱梁之間。

14、所述車輛和上述的車架橫梁組件相對于現有技術所具有的優勢相同，在此不作贅述。

15、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

1.一種車架橫梁組件，其特征在于，包括：

2.根據權利要求1所述的車架橫梁組件，其特征在于，所述安裝支架的上端的橫截面積大于所述安裝支架的下端的橫截面積。

3.根據權利要求2所述的車架橫梁組件，其特征在于，所述安裝支架的橫截面積構造為從上到下逐漸減小。

4.根據權利要求1-3中任一項所述的車架橫梁組件，其特征在于，所述安裝部設于所述安裝支架的下端。

5.根據權利要求4所述的車架橫梁組件，其特征在于，所述安裝支架的下端包括兩個連接支腿，兩個所述連接支腿均設有所述安裝部。

6.根據權利要求5所述的車架橫梁組件，其特征在于，兩個所述連接支腿沿所述橫梁本體的長度方向間隔開，以在兩個所述連接支腿之間限定出弱化缺口。

7.根據權利要求1-3中任一項所述的車架橫梁組件，其特征在于，所述安裝支架內形成有中空腔且包括前側板、后側板和兩個中間板，所述前側板與所述后側板沿前后方向間隔開，兩個所述中間板間隔開連接于所述前側板和所述后側板之間；

8.根據權利要求7所述的車架橫梁組件，其特征在于，兩個所述中間板的頂部還均設有第三連接翻邊，所述第三連接翻邊用于與所述橫梁本體的底面貼合相連，且所述第三連接翻邊的兩端分別與所述第一連接翻邊和所述第二連接翻邊相接。

9.根據權利要求1-3中任一項所述的車架橫梁組件，其特征在于，所述安裝支架包括兩個子支架，兩個所述子支架沿所述橫梁本體的長度方向拼接相連以形成所述安裝支架。

10.一種車輛，其特征在于，包括車架，所述車架包括兩個縱梁和權利要求1-9中任一項所述的車架橫梁組件，所述橫梁組件連接于兩個所述縱梁之間。

技術總結
本技術公開了一種車架橫梁組件和車輛，所述車架橫梁組件，包括：橫梁本體和安裝支架，安裝支架連接于橫梁本體的下方，且安裝支架設有用于與推力桿相連的安裝部；其中，安裝支架與橫梁本體的底面相連，且安裝支架的頂部設有第一連接翻邊和/或第二連接翻邊，第一連接翻邊包覆連接于橫梁本體的前側面，第二連接翻邊包覆連接于橫梁本體的后側面。本技術實施例的車架橫梁組件，通過設置安裝支架，可實現推力桿與橫梁本體之間的連接，且通過設置第一連接翻邊和第二連接翻邊，可提升安裝支架的結構強度，并將第一連接翻邊和第二連接翻邊同時與橫梁本體的前側面和后側面相連，可有效提升安裝支架與橫梁本體之間的連接強度。

技術研發人員：武軍,李華,劉鎮卿,尤翔
受保護的技術使用者：長城汽車股份有限公司
技術研發日：20240618
技術公布日：2025/4/24
