本技術涉及光伏生產，尤其涉及一種光伏生產用石墨舟搬運小推車。

背景技術：

1、隨著太陽能電池片的需求不斷增長，各電池片生產商都想在提升石墨舟裝卸片機的動力和氣體均勻性的情況下提高產品質量，并同時降低成本，石墨舟通常由石墨舟片、石墨塊等零部件組合形成，在對石墨舟進行搬運時，通常需要采用小推車對石墨舟進行搬運。

2、在使用小推車對石墨舟進行搬運的過程中，通常是直接將石墨舟直接放置在小推車的頂部，再通過小推車對石墨舟進行搬運，但在搬運的過程中，沒有對石墨舟進行限位夾緊，這導致石墨舟很容易產生移動，導致石墨舟掉落，不便于對石墨舟進行運輸。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種光伏生產用石墨舟搬運小推車，解決了上述背景技術中的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種光伏生產用石墨舟搬運小推車，包括底座，所述底座的頂部固定安裝有l形板，所述底座的一側通過第一移動機構安裝有第一移動塊，所述第一移動塊的頂部固定安裝有移動板，所述移動板的一側通過第二移動機構安裝有第二移動塊，所述移動板的一側通過第二移動機構固定安裝有第一錐齒輪，所述第二移動塊的一側固定安裝有夾板，所述第一錐齒輪的表面嚙合安裝有第二錐齒輪，所述第二錐齒輪的頂部設置有壓緊機構。

4、優選的，所述第一移動機構包括固定安裝在底座一側的第一電機，所述第一電機的輸出端固定安裝有第一絲桿，所述第一移動塊的表面螺紋套設在第一絲桿的表面。

5、優選的，所述第二移動機構包括固定安裝在移動板一側的第二電機，所述第二電機的輸出端固定安裝有第二絲桿，所述第二移動塊的表面螺紋套設在第二絲桿的表面，所述第二絲桿的表面和第一錐齒輪的內壁呈固定安裝。

6、優選的，所述壓緊機構包括固定安裝在第二錐齒輪頂部的第三絲桿，所述第三絲桿的表面螺紋套設有第三移動塊，所述第三移動塊的一側固定安裝有壓板。

7、優選的，所述底座的頂部固定安裝有支撐板，所述支撐板的一側固定安裝有把手。

8、優選的，所述底座的底部設置有萬向輪，所述萬向輪的數量為四組且呈陣列設置。

9、優選的，所述底座的頂部開設有第一滑槽，所述第一滑槽的內壁和第一移動塊的表面相貼合，所述移動板的一側開設有第二滑槽和第三滑槽，所述第二滑槽的內壁和第二移動塊的表面相貼合，所述第三滑槽的內壁和第三移動塊的表面相貼合。

10、與現有技術相比，本實用新型的有益效果是：該光伏生產用石墨舟搬運小推車，通過將石墨舟放置在底座的頂部，同時使石墨舟的一角抵住l形板的內壁，通過第一電機帶動移動板進行移動，使得移動板和l形板配合對石墨舟進行橫向夾緊，通過第二電機帶動夾板進行移動，使得夾板和l形板的內壁配合對石墨舟進行豎向夾緊，使得便于對石墨舟的四面進行夾緊，同時通過第三絲桿帶動第三移動塊進行下降，第三移動塊帶動壓板進行下降，使得對石墨舟進行限位設置，達到了便于對石墨舟進行夾緊的目的，使得石墨舟不會在搬運的過程中產生移動，結構簡單，便于使用。

技術特征：

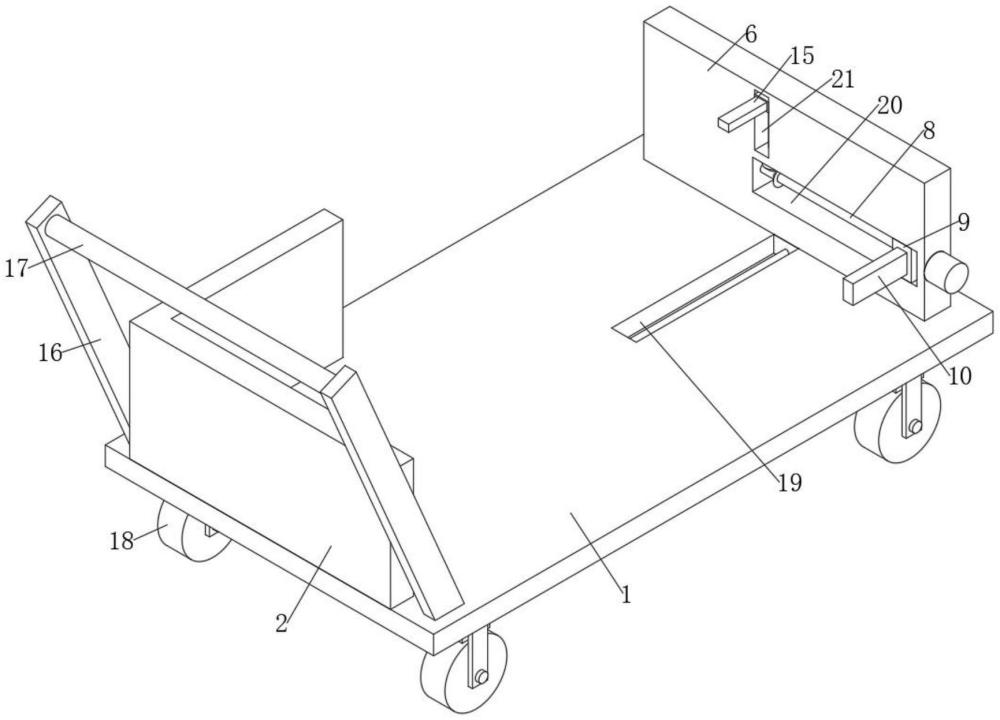

1.一種光伏生產用石墨舟搬運小推車，包括底座(1)，其特征在于，所述底座(1)的頂部固定安裝有l形板(2)，所述底座(1)的一側通過第一移動機構安裝有第一移動塊(5)，所述第一移動塊(5)的頂部固定安裝有移動板(6)，所述移動板(6)的一側通過第二移動機構安裝有第二移動塊(9)，所述移動板(6)的一側通過第二移動機構固定安裝有第一錐齒輪(11)，所述第二移動塊(9)的一側固定安裝有夾板(10)，所述第一錐齒輪(11)的表面嚙合安裝有第二錐齒輪(12)，所述第二錐齒輪(12)的頂部設置有壓緊機構。

2.根據權利要求1所述的一種光伏生產用石墨舟搬運小推車，其特征在于，所述第一移動機構包括固定安裝在底座(1)一側的第一電機(3)，所述第一電機(3)的輸出端固定安裝有第一絲桿(4)，所述第一移動塊(5)的表面螺紋套設在第一絲桿(4)的表面。

3.根據權利要求1所述的一種光伏生產用石墨舟搬運小推車，其特征在于，所述第二移動機構包括固定安裝在移動板(6)一側的第二電機(7)，所述第二電機(7)的輸出端固定安裝有第二絲桿(8)，所述第二移動塊(9)的表面螺紋套設在第二絲桿(8)的表面，所述第二絲桿(8)的表面和第一錐齒輪(11)的內壁呈固定安裝。

4.根據權利要求1所述的一種光伏生產用石墨舟搬運小推車，其特征在于，所述壓緊機構包括固定安裝在第二錐齒輪(12)頂部的第三絲桿(13)，所述第三絲桿(13)的表面螺紋套設有第三移動塊(14)，所述第三移動塊(14)的一側固定安裝有壓板(15)。

5.根據權利要求1所述的一種光伏生產用石墨舟搬運小推車，其特征在于，所述底座(1)的頂部固定安裝有支撐板(16)，所述支撐板(16)的一側固定安裝有把手(17)。

6.根據權利要求1所述的一種光伏生產用石墨舟搬運小推車，其特征在于，所述底座(1)的底部設置有萬向輪(18)，所述萬向輪(18)的數量為四組且呈陣列設置。

7.根據權利要求4所述的一種光伏生產用石墨舟搬運小推車，其特征在于，所述底座(1)的頂部開設有第一滑槽(19)，所述第一滑槽(19)的內壁和第一移動塊(5)的表面相貼合，所述移動板(6)的一側開設有第二滑槽(20)和第三滑槽(21)，所述第二滑槽(20)的內壁和第二移動塊(9)的表面相貼合，所述第三滑槽(21)的內壁和第三移動塊(14)的表面相貼合。

技術總結
本技術公開了一種光伏生產用石墨舟搬運小推車，包括底座，所述底座的頂部固定安裝有L形板，所述底座的一側通過第一移動機構安裝有第一移動塊，所述第一移動塊的頂部固定安裝有移動板，所述移動板的一側通過第二移動機構安裝有第二移動塊。通過將石墨舟放置在底座的頂部，同時使石墨舟的一角抵住L形板的內壁，通過第一電機帶動移動板進行移動，使得移動板和L形板配合對石墨舟進行橫向夾緊，通過第二電機帶動夾板進行移動，使得夾板和L形板的內壁配合對石墨舟進行豎向夾緊，使得便于對石墨舟的四面進行夾緊，同時通過第三絲桿帶動第三移動塊進行下降，第三移動塊帶動壓板進行下降，使得對石墨舟進行限位設置。

技術研發人員：劉鶴川,林雙全
受保護的技術使用者：無錫市索克賽斯科技有限公司
技術研發日：20240722
技術公布日：2025/4/28
