本發明屬于救援車，尤其涉及一種多功能搶險救援排水車及遠程供水車及其救援方法。

背景技術：

1、搶險救援車是一種用于應對各種緊急情況和災害事故，實施搶險救援任務的特種車輛。它主要用于在自然災害(如地震、洪水、泥石流、臺風等)、火災、交通事故、建筑坍塌、危險化學品泄漏等事故現場，快速到達并開展救援工作。其目的是拯救生命、減少財產損失和降低事故危害程度。

2、現有的搶險救援車在進行滅火操作時，一般是將搶險救援車開到指定地點，然后將水管接到搶險救援車上的出水管上，從而利用搶險救援車內置的水泵將搶險救援車內的水通過水管輸出并進行滅火操作。現有的水管在與搶險救援車上的出水管進行連接時一般是采用旋緊的方式進行連接，這使得當水管在使用的過程意外被旋轉時，水管可能會與出水管發生脫離，此外，由于該方式連接較為簡單，這使得水管與出水管之間連接的不夠緊密，從而導致連接處容易出現漏水情況，進而影響水管出水時的水壓。

3、因此，發明一種多功能搶險救援排水車及遠程供水車及其救援方法來解決上述問題很有必要。

技術實現思路

1、針對上述問題，本發明提供了一種多功能搶險救援排水車及遠程供水車及其救援方法，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種多功能搶險救援排水車及遠程供水車，包括車體，所述車體后側為蓄水箱設計，且蓄水箱內置有水泵，所述車體的一側開設有兩個凹槽，且凹槽開口處的頂部位置鉸接有防護蓋，所述凹槽內垂直連接有出水管，且出水管與水泵連接，所述出水管端口的頂部和底部位置對稱固定連接有兩個l形的卡塊，兩個所述卡塊之間連接有與出水管配套使用的接水管，所述接水管的頂部和底部均固定連接有限位塊，且接水管與出水管之間設置有鎖定組件，所述出水管內側設置有密封管，所述密封管的兩端分別固定套接有第一插環和第二插環，且第一插環比第二插環更靠近接水管，所述第一插環和第二插環的自由端均朝向接水管，且第一插環和第二插環的外徑均與接水管以及出水管的內徑相同，所述密封管靠近第二插環的一端設置有推動組件，所述接水管和出水管內分別固定連接有第一密封環和第二密封環，且第二密封環位于第一插環和第二插環之間，所述第一密封環和第二密封環靠近第二插環的一側均開設有環形的密封槽，且第一密封環上的密封槽和第二密封環上的密封槽分別與第一插環和第二插環相匹配。

3、進一步的，所述鎖定組件包括兩個鎖定桿，兩個鎖定桿分別對稱垂直固定連接在接水管的前后側，所述出水管的前后側均對稱轉動連接有l形的掛桿，且兩個掛桿能夠分別與兩個鎖定桿掛接在一起，兩個所述掛桿的頂端之間固定連接有u形桿。

4、進一步的，所述推動組件包括與出水管同軸的推桿，所述推桿靠近接水管的一端轉動套接有固定環，所述固定環與密封管的內壁之間固定連接有多個固定桿，所述推桿位于密封管內的部分固定套接有葉輪，且葉輪的直徑與密封環的內徑相匹配，所述推桿位于密封管外的部分活動套接有固定板，所述固定板的兩端均與出水管內壁固定連接，所述推桿遠離固定環的一端轉動連接有壓塊，所述壓塊與固定板之間固定連接有復位彈簧，所述復位彈簧套接在推桿上。

5、進一步的，所述車體的頂部安裝有可伸縮的云梯，所述云梯上安裝有照明燈，所述車體遠離凹槽的一側掛接有手扶梯。

6、進一步的，所述車體的后側連接有牽引鉤，所述牽引鉤能夠用于牽引移動式排水泵。

7、進一步的，所述密封管與第一密封環正對的一側均固定連接有磁環，兩個所述磁環正對一側的磁極相反，且兩個磁環之間的吸力小于復位彈簧的最大彈力。

8、進一步的，所述第一插環和第二插環的厚度均向靠近接水管的方向逐漸變薄，且第一插環和第二插環的內側均為錐面，所述第一插環和第二插環的內側均固定連接有橡膠墊。

9、進一步的，所述第二密封環靠近第二插環的一側開設有環形槽，所述環形槽內滑動插接有密封圈，所述密封圈與環形槽之間固定連接有壓緊彈簧。

10、進一步的，所述接水管靠近出水管的一端固定連接有環形的密封墊，且密封墊為耐磨橡膠材質。

11、本發明還提供了一種多功能搶險救援排水車及遠程供水車的救援方法，該方法包括以下步驟：

12、步驟一：在進行遠程供水或者滅火救援時，先向車身的水箱中注滿水，接著將車輛開至目的地；

13、步驟二：打開防護蓋，將接水管先與需要進行供水的水管進行連接，接著將接水管通過水平插接的方式與出水管連接在一起，隨后通過鎖定組件對接水管和出水管進行鎖定；

14、步驟三：開啟水泵，使其通過連接的水管對目標進行供水或者滅火救援操作；

15、步驟四：供水完畢后，關閉水泵并拆卸下接水管。

16、本發明的技術效果和優點：

17、1、本發明在將接水管與出水管進行連接時，能夠通過水平插接的方式實現接水管與出水管的快速連接操作，并且在接水管與出水管連接在一起后，能夠通過掛桿和鎖定桿的配合作用快速實現接水管與出水管的鎖定，避免接水管和出水管因意外扭轉或晃動而分離；

18、2、本發明通過設有密封管，隨著蓄水箱內的水泵被開啟，水流能夠沖擊葉輪上并帶動推桿轉動，與此同時，葉輪還能夠在水流的推動下帶動推桿和密封管一起運動，當密封管上的第一插環和第二插環分別插入到第一密封環和第二密封環上的密封槽中后，密封管能夠對接水管和出水管的連接處進行進一步密封，從而提高接水管與出水管連接處的密封性，避免水流溢出，進而保證出水管的水壓；

19、3、本發明通過將第一插環和第二插環的外側設計為錐面，從而當第一插環和第二插環分別插入到對應的密封槽中時，錐面能夠增大第一插環以及第二插環與對應密封槽的接觸面積，并且配合橡膠墊增加第一插環與第一密封環以及第二插環與第二密封環之間的密封性，進而提高密封管對接水管以及出水管連接處的密封效果。

技術特征：

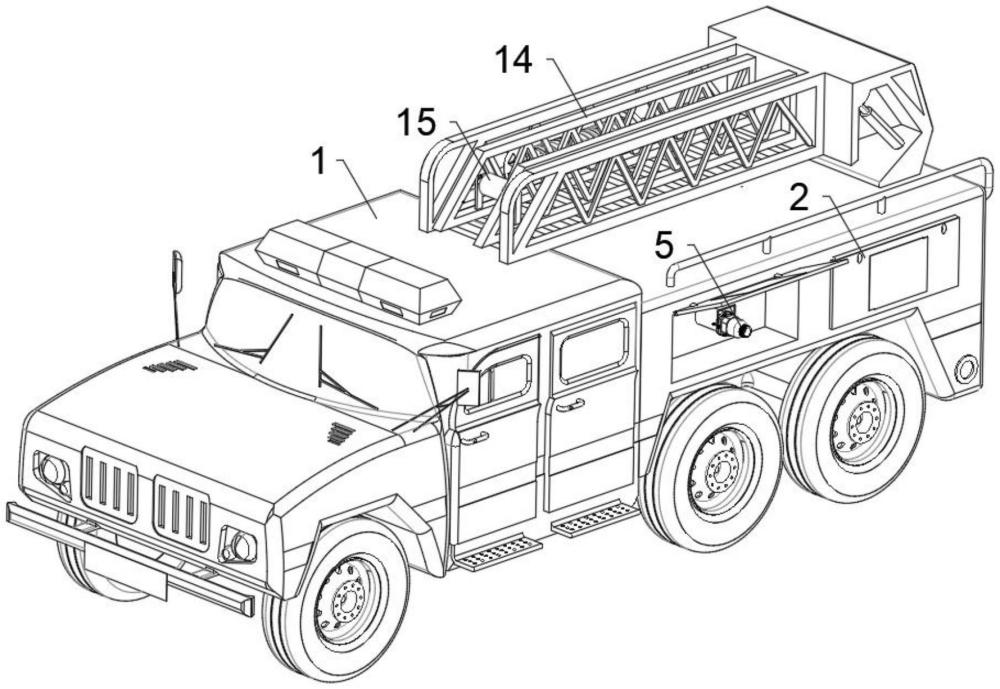

1.一種多功能搶險救援排水車及遠程供水車，包括車體(1)，其特征在于：所述車體(1)后側為蓄水箱設計，且蓄水箱內置有水泵，所述車體(1)的一側開設有兩個凹槽，且凹槽開口處的頂部位置鉸接有防護蓋(2)，所述凹槽內垂直連接有出水管(3)，且出水管(3)與水泵連接，所述出水管(3)端口的頂部和底部位置對稱固定連接有兩個l形的卡塊(4)，兩個所述卡塊(4)之間連接有與出水管(3)配套使用的接水管(5)，所述接水管(5)的頂部和底部均固定連接有限位塊(6)，且接水管(5)與出水管(3)之間設置有鎖定組件(7)，所述出水管(3)內側設置有密封管(8)，所述密封管(8)的兩端分別固定套接有第一插環(9)和第二插環(10)，且第一插環(9)比第二插環(10)更靠近接水管(5)，所述第一插環(9)和第二插環(10)的自由端均朝向接水管(5)，且第一插環(9)和第二插環(10)的外徑均與接水管(5)以及出水管(3)的內徑相同，所述密封管(8)靠近第二插環(10)的一端設置有推動組件(11)，所述接水管(5)和出水管(3)內分別固定連接有第一密封環(12)和第二密封環(13)，且第二密封環(13)位于第一插環(9)和第二插環(10)之間，所述第一密封環(12)和第二密封環(13)靠近第二插環(10)的一側均開設有環形的密封槽，且第一密封環(12)上的密封槽和第二密封環(13)上的密封槽分別與第一插環(9)和第二插環(10)相匹配。

2.根據權利要求1所述的一種多功能搶險救援排水車及遠程供水車，其特征在于：所述鎖定組件(7)包括兩個鎖定桿(71)，兩個鎖定桿(71)分別對稱垂直固定連接在接水管(5)的前后側，所述出水管(3)的前后側均對稱轉動連接有l形的掛桿(72)，且兩個掛桿(72)能夠分別與兩個鎖定桿(71)掛接在一起，兩個所述掛桿(72)的頂端之間固定連接有u形桿(73)。

3.根據權利要求2所述的一種多功能搶險救援排水車及遠程供水車，其特征在于：所述推動組件(11)包括與出水管(3)同軸的推桿(111)，所述推桿(111)靠近接水管(5)的一端轉動套接有固定環(112)，所述固定環(112)與密封管(8)的內壁之間固定連接有多個固定桿(113)，所述推桿(111)位于密封管(8)內的部分固定套接有葉輪(114)，且葉輪(114)的直徑與密封環的內徑相匹配，所述推桿(111)位于密封管(8)外的部分活動套接有固定板(115)，所述固定板(115)的兩端均與出水管(3)內壁固定連接，所述推桿(111)遠離固定環(112)的一端轉動連接有壓塊(116)，所述壓塊(116)與固定板(115)之間固定連接有復位彈簧(117)，所述復位彈簧(117)套接在推桿(111)上。

4.根據權利要求3所述的一種多功能搶險救援排水車及遠程供水車，其特征在于：所述車體(1)的頂部安裝有可伸縮的云梯(14)，所述云梯(14)上安裝有照明燈(15)，所述車體(1)遠離凹槽的一側掛接有手扶梯(16)。

5.根據權利要求4所述的一種多功能搶險救援排水車及遠程供水車，其特征在于：所述車體(1)的后側連接有牽引鉤(17)，所述牽引鉤(17)能夠用于牽引移動式排水泵。

6.根據權利要求5所述的一種多功能搶險救援排水車及遠程供水車，其特征在于：所述密封管(8)與第一密封環(12)正對的一側均固定連接有磁環(18)，兩個所述磁環(18)正對一側的磁極相反，且兩個磁環(18)之間的吸力小于復位彈簧(117)的最大彈力。

7.根據權利要求6所述的一種多功能搶險救援排水車及遠程供水車，其特征在于：所述第一插環(9)和第二插環(10)的厚度均向靠近接水管(5)的方向逐漸變薄，且第一插環(9)和第二插環(10)的內側均為錐面，所述第一插環(9)和第二插環(10)的內側均固定連接有橡膠墊(19)。

8.根據權利要求7所述的一種多功能搶險救援排水車及遠程供水車，其特征在于：所述第二密封環(13)靠近第二插環(10)的一側開設有環形槽，所述環形槽內滑動插接有密封圈(20)，所述密封圈(20)與環形槽之間固定連接有壓緊彈簧(21)。

9.根據權利要求8所述的一種多功能搶險救援排水車及遠程供水車，其特征在于：所述接水管(5)靠近出水管(3)的一端固定連接有環形的密封墊(22)，且密封墊(22)為耐磨橡膠材質。

10.一種使用權利要求9所述的一種多功能搶險救援排水車及遠程供水車的救援方法，其特征在于：該方法包括以下步驟：

技術總結
本發明屬于救援車技術領域，尤其涉及一種多功能搶險救援排水車及遠程供水車及其救援方法，包括車體，所述車體后側為蓄水箱設計，且蓄水箱內置有水泵，所述車體的一側開設有兩個凹槽，且凹槽開口處的頂部位置鉸接有防護蓋，所述凹槽內垂直連接有出水管，且出水管與水泵連接，所述出水管端口的頂部和底部位置對稱固定連接有兩個L形的卡塊。本發明在將接水管與出水管進行連接時，能夠通過水平插接的方式實現接水管與出水管的快速連接操作，并且在接水管與出水管連接在一起后，能夠通過掛桿和鎖定桿的配合作用快速實現接水管與出水管的鎖定，避免接水管和出水管因意外扭轉或晃動而分離。

技術研發人員：金爽
受保護的技術使用者：湖北順風專用汽車有限公司
技術研發日：
技術公布日：2025/4/24
