本申請涉及汽車轉向系統，尤其涉及一種可潰縮齒條及轉向系統。

背景技術：

1、在車輪與其他車輛或道路上的路肩等障礙物碰撞而發生的事故中，轉向系統需要能夠有效吸收車輪所受到的沖擊力和位移，以減少?zèng)_擊傳遞至方向盤，從而保護駕駛員并保持車輛的操控性。

2、現有技術中，車輪與轉向拉桿相連接，轉向系統吸收車輪沖擊的主要方案是在轉向拉桿上加工出一個弱化槽，車輪受到?jīng)_擊后會將沖擊傳遞給轉向拉桿，轉向拉桿在弱化槽處彎曲變形來吸收車輪的沖擊和位移，但是由于轉向拉桿吸收沖擊后發生彎曲變形，方向盤無法再操控車輪進行轉向，如果碰撞事故發生高速公路或其他危險區域，駕駛員無法控制車輪轉向，在事故發生后不能及時將車輛移動到安全地帶，極容易造成二次交通事故，帶來潛在的安全隱患。

技術實現思路

1、為了解決上述技術問題，本申請?zhí)峁┮环N可潰縮齒條及轉向系統。

2、第一方面，本申請實施例公開了一種可潰縮齒條，應用于轉向器，包括至少兩個齒條，至少兩個齒條同軸設置，至少兩個齒條中的兩個相鄰齒條之間均設置有潰縮結構；兩個相鄰齒條包括第一齒條和第二齒條；

3、潰縮結構包括沿第一齒條軸向設置的第一潰縮連接部和沿第二齒條軸向設置的第二潰縮連接部，第二潰縮連接部活動設置在第一潰縮連接部中；

4、第二潰縮連接部上設置有彈性卡定結構，彈性卡定結構包括彈性件和卡定件；彈性件沿第二齒條徑向設置，并與卡定件相連接，用于為卡定件提供靠近第一潰縮連接部的彈力。

5、在一些可能的實施例中，第一潰縮連接部包括沿第一齒條軸線方向設置的潰縮槽；

6、第二潰縮連接部包括沿第二齒條軸線方向設置的潰縮軸，潰縮軸活動設置在潰縮槽中。

7、在一些可能的實施例中，潰縮軸沿自身軸線方向設置有至少一個退位槽，至少一個退位槽上沿第二齒條的徑向設置有彈性槽；

8、卡定件包括至少一個限位滾針，至少一個限位滾針沿潰縮軸的軸線方向設置在至少一個退位槽中；彈性件的第一端設置在彈性槽中，第二端與限位滾針相連接；

9、當彈性件處于收縮狀態時，限位滾針位于退位槽之中；當彈性件處于舒張狀態時，限位滾針的至少部分位于退位槽之外。

10、在一些可能的實施例中，潰縮槽朝向第二齒條的一端向第一齒條的軸線方向設置有限位凸臺。

11、在一些可能的實施例中，限位凸臺的內側壁上沿自身周向設置有第一導向倒角，潰縮軸的端部沿自身周向設置有第二導向倒角。

12、在一些可能的實施例中，潰縮槽的內徑小于潰縮軸的外徑，潰縮軸與潰縮槽過盈連接；

13、潰縮軸的外徑自靠近潰縮槽的一端向遠離潰縮槽的一端逐漸增大。

14、在一些可能的實施例中，潰縮軸上沿自身軸線方向設置有導向凸起，潰縮槽內設置有與導向凸起相適配的導向槽。

15、在一些可能的實施例中，第一齒條的外表面靠近所述第一潰縮連接部的一端設置有第一定位平臺；第二齒條的外表面靠近第二潰縮連接部的一端設置有第二定位平臺；

16、當?shù)谝欢ㄎ黄脚_(tái)與第二定位平臺位于同一角度時，潰縮軸的導向凸起和潰縮槽的導向槽位于同一角度。

17、在一些可能的實施例中，潰縮槽和潰縮軸之間設置有緩沖結構，緩沖結構用于緩沖潰縮軸與潰縮槽之間的碰撞。

18、第二方面，本申請實施例公開了一種轉向器，包括殼體、上述任意一項的可潰縮齒條和球螺母。

19、在一些可能的實施例中，殼體設置在可潰縮齒條和球螺母的外部，為可潰縮齒條和球螺母提供固定和導向支持作用。

20、第三方面，本申請實施例公開了一種轉向系統，包括上述任意一項的可潰縮齒條、方向盤和至少兩個轉向車輪和至少兩個轉向拉桿；

21、方向盤與可潰縮齒條相連接，用于向可潰縮齒條傳遞操作者的轉向信號；

22、可潰縮齒條的兩端分別通過至少兩個轉向拉桿與至少兩個轉向車輪相連接，用于基于轉向信號帶動至少兩個轉向車輪進行轉向運動。

23、本申請實施例提供的技術方案具有如下技術效果：

24、本申請實施例的可潰縮齒條，應用于轉向器，包括至少兩個齒條，至少兩個齒條同軸設置，至少兩個齒條中的兩個相鄰齒條之間均設置有潰縮結構；兩個相鄰齒條包括第一齒條和第二齒條；潰縮結構包括沿第一齒條軸向設置的第一潰縮連接部和沿第二齒條軸向設置的第二潰縮連接部，第二潰縮連接部活動設置在第一潰縮連接部中；第二潰縮連接部上設置有彈性卡定結構，彈性卡定結構包括彈性件和卡定件；彈性件沿第二齒條徑向設置，并與卡定件相連接，用于為卡定件提供靠近第一潰縮連接部的彈力。本申請實施例中，將齒條設置為分段式的多段結構，并在相鄰的齒條之間設置有潰縮結構來吸收沖擊，避免沖擊進一步傳遞給方向盤，從而減小駕駛員方向盤脫手情況出現的可能性，由于第二潰縮連接部活動設置在第一潰縮連接部中，在潰縮吸能的過程中，齒條的形變沿齒條長度方向，不會影響轉向系統的方向控制功能，可以將車輛移出事故發生地，避免對車輛內的乘員造成二次傷害；同時在潰縮結構上設置彈性卡定結構，其中，彈性件為卡定件提供靠近第一潰縮連接部的彈力，使得卡定件與第二潰縮連接部更加緊密地結合，防止分段式的日常使用時發生脫落，進一步保證了駕駛安全。

技術特征：

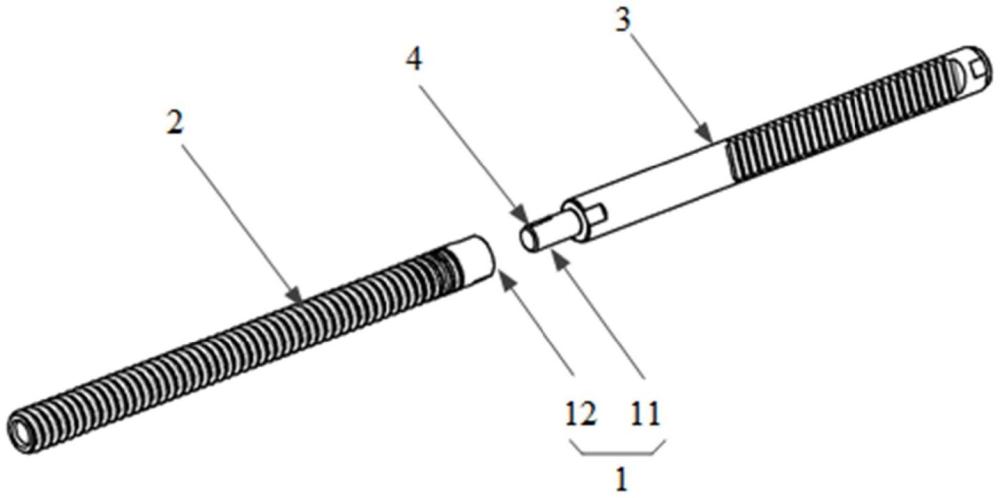

1.一種可潰縮齒條，其特征在于，應用于轉向器，包括至少兩個齒條，所述至少兩個齒條同軸設置，所述至少兩個齒條中的兩個相鄰齒條之間均設置有潰縮結構(1)；所述兩個相鄰齒條包括第一齒條(2)和第二齒條(3)；

2.根據權利要求1所述的可潰縮齒條，其特征在于，所述第一潰縮連接部包括沿所述第一齒條(2)軸線方向設置的潰縮槽(11)；

3.根據權利要求2所述的可潰縮齒條，其特征在于，所述潰縮軸(12)沿自身軸線方向設置有至少一個退位槽(13)，所述至少一個退位槽(13)上沿所述第二齒條(3)的徑向設置有彈性槽(14)；

4.根據權利要求3所述的可潰縮齒條，其特征在于，所述潰縮槽(11)朝向所述第二齒條(3)的一端向所述第一齒條(2)的軸線方向設置有限位凸臺(15)。

5.根據權利要求4所述的可潰縮齒條，其特征在于，所述限位凸臺(15)的內側壁上沿自身周向設置有第一導向倒角(16)，所述潰縮軸(12)的端部沿自身周向設置有第二導向倒角(17)。

6.根據權利要求2所述的可潰縮齒條，其特征在于，所述潰縮槽(11)的內徑小于所述潰縮軸(12)的外徑，所述潰縮軸(12)與所述潰縮槽(11)過盈連接；

7.根據權利要求6所述的可潰縮齒條，其特征在于，所述潰縮軸(12)上沿自身軸線方向設置有導向凸起(18)，所述潰縮槽(11)內設置有與所述導向凸起(18)相適配的導向槽(19)。

8.根據權利要求7所述的可潰縮齒條，其特征在于，所述第一齒條(2)的外表面靠近所述第一潰縮連接部的一端設置有第一定位平臺(21)；所述第二齒條(3)的外表面靠近所述第二潰縮連接部的一端設置有第二定位平臺(31)；

9.根據權利要求2所述的可潰縮齒條，其特征在于，所述潰縮槽(11)和所述潰縮軸(12)之間設置有緩沖結構，所述緩沖結構用于緩沖所述潰縮軸(12)與所述潰縮槽(11)之間的碰撞。

10.一種轉向系統，其特征在于，包括如權利要求1-9中任意一項所述的可潰縮齒條、方向盤(7)和至少兩個轉向車輪(8)和至少兩個轉向拉桿(9)；

技術總結
本申請涉及一種可潰縮齒條及轉向系統，該可潰縮齒條包括至少兩個齒條，至少兩個齒條同軸設置，至少兩個齒條中的兩個相鄰齒條之間均設置有潰縮結構；兩個相鄰齒條包括第一齒條和第二齒條；潰縮結構包括沿第一齒條軸向設置的第一潰縮連接部和沿第二齒條軸向設置的第二潰縮連接部，第二潰縮連接部活動設置在第一潰縮連接部中；第二潰縮連接部上設置有彈性卡定結構，彈性卡定結構包括彈性件和卡定件；彈性件沿第二齒條徑向設置，并與卡定件相連接，用于為卡定件提供靠近第一潰縮連接部的彈力。本申請實施例中，潰縮結構使齒條的形變沿齒條長度方向，不會影響轉向系統的方向控制功能，同時設置彈性卡定結構，防止分段式的齒條在日常使用時發生脫落。

技術研發人員：盧毅
受保護的技術使用者：中汽創智科技有限公司
技術研發日：
技術公布日：2025/4/28
