本技術涉及汽車零部件,具體來講是一種裝配式前立柱總成。
背景技術:
1、市面上固定上裝邊板的前立柱總成存在以下缺點:1.結構復雜,工藝繁瑣,對制造人員要求高。2.強度低,防護作用降低。3.造型很簡單,不美觀,不符合年輕人審美觀。4.使用者操作不方便。5.安裝拆卸不便。
技術實現思路
1、針對現有技術中存在的缺陷,本實用新型的目的在于提供一種裝配式前立柱總成,在保證裝配的簡易性同時確保強度可靠、保證上裝邊板輕松開合、產品外型美觀及操作更簡單。
2、為達到以上目的,本實用新型采取的技術方案是:一種裝配式前立柱總成,包括前立柱本體,所述前立柱本體設置在底板總成前端頂角處,且前立柱本體的兩側分別與前板總成、邊板總成連接,還包括鎖止機構;所述邊板總成設置有與鎖止機構相適配的擋塊;所述前立柱本體具有中空狀的空腔,包括前側板、后側板、外側板和內側板;所述鎖止機構固定設置在前立柱本體的空腔內;所述后側板的上端設置有供邊板總成擋塊插入前立柱本體空腔內的開口,且開口延伸至外側板;所述前側板與前板總成固定連接。
3、進一步改進在于:所述內側板的下端設置有用于連接底板總成的定位孔,所述外側板的下端設置有避讓槽。
4、進一步改進在于:所述外側板開設置有與對應鎖止機構相適配的開口槽。
5、進一步改進在于:所述鎖止機構包括鎖止座、鎖止塊和手柄;所述鎖止座包括基板,所述基板的上端設置有u形圍板,且u形圍板內部形成用于容納鎖止塊的空腔;基板的下端設置有連接座;所述鎖止塊滑動設置于u形圍板的內部空腔;所述手柄與連接座鉸接,且手柄的上端通過連接件與鎖止塊的下端連接,用于驅動鎖止塊滑動。
6、進一步改進在于:所述基板設置有若干固定螺栓,且基板位于u形圍板內部空腔的位置設置有限位板,所述限位板設置有彈簧;所述鎖止塊包括塊本體,所述塊本體的上端設置有與擋塊相適配的鎖舌,塊本體的下端兩側設置有第一連接頭,且第一連接頭上設置有用于連接連接件的第一連接孔;所述塊本體的中部設置有限位槽,所述限位板位于限位槽內,且彈簧抵持于限位槽的內底壁。
7、進一步改進在于:所述連接座上設置有安裝孔,且基板位于連接座下方的兩側邊向內彎折形成限位翻邊;所述手柄包括板體,所述板體的上端兩側設置有第二連接頭,且第二連接頭上設置有用于連接連接件的第二連接孔;兩第二連接頭之間設置有與安裝孔相適配的連接銷;所述板體的上端內側面設置有墊塊。
8、進一步改進在于:所述連接件包括弧形的連接臂,連接臂的一端設置有用于連接手柄的第一連接軸,連接臂的另一端設置有用于連接鎖止塊的第二連接軸。
9、進一步改進在于:所述擋塊包括長方體狀的限位塊,所述限位塊的中部設置有鎖孔,限位塊的一側設置有用于連接邊板總成的凸臺,且凸臺與限位塊的連接處設置有傾斜過渡面。
10、本實用新型的有益效果在于:
11、1、本實用新型中,在保證裝配的簡易性同時確保強度可靠、保證上裝邊板輕松開合、產品外型美觀及操作更簡單。
12、2、本實用新型能夠模塊化裝配,標準化生產;不僅操作簡單,工藝性強,而且外形新穎美觀。

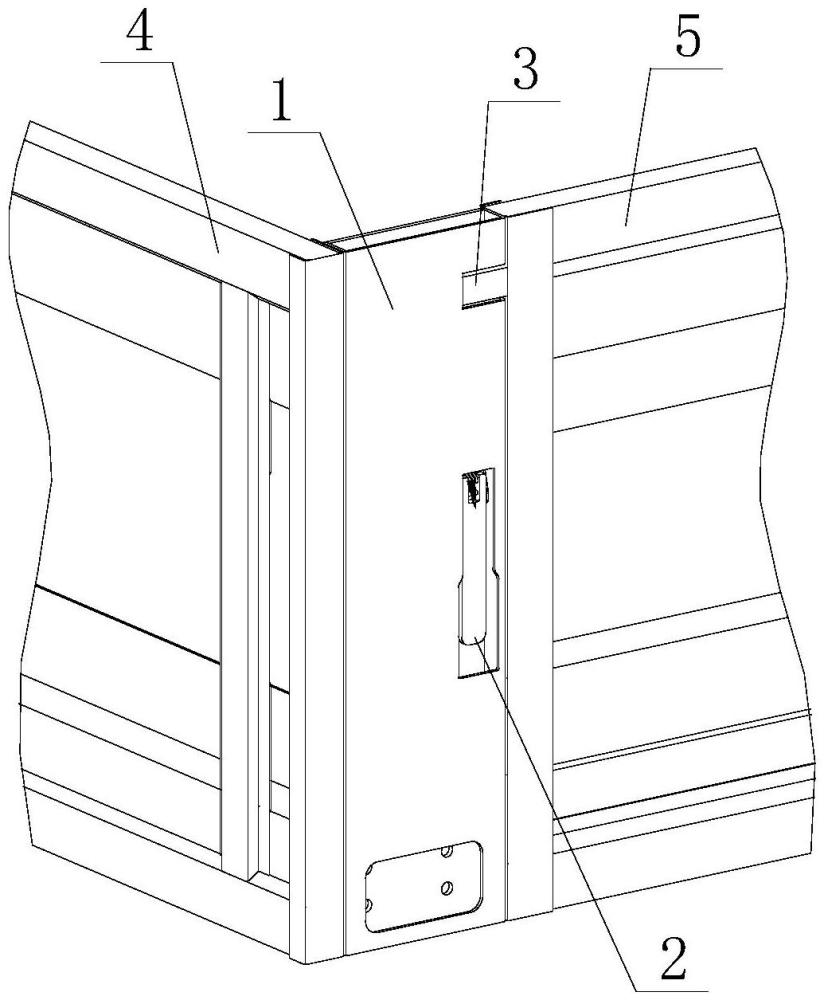

1.一種裝配式前立柱總成,包括前立柱本體(1),所述前立柱本體(1)設置在底板總成前端頂角處,且前立柱本體(1)的兩側分別與前板總成(4)、邊板總成(5)連接,其特征在于:還包括鎖止機構(2);
2.根據權利要求1所述的裝配式前立柱總成,其特征在于:所述內側板(104)的下端設置有用于連接底板總成的定位孔(109),所述外側板(103)的下端設置有避讓槽(108)。
3.根據權利要求1所述的裝配式前立柱總成,其特征在于:所述外側板(103)開設置有與對應鎖止機構(2)相適配的開口槽(107)。
4.根據權利要求1所述的裝配式前立柱總成,其特征在于:所述鎖止機構(2)包括鎖止座(210)、鎖止塊(220)和手柄(230);所述鎖止座(210)包括基板(211),所述基板(211)的上端設置有u形圍板(212),且u形圍板(212)內部形成用于容納鎖止塊(220)的空腔;基板(211)的下端設置有連接座(213);所述鎖止塊(220)滑動設置于u形圍板(212)的內部空腔;所述手柄(230)與連接座(213)鉸接,且手柄(230)的上端通過連接件(240)與鎖止塊(220)的下端連接,用于驅動鎖止塊(220)滑動。
5.根據權利要求4所述的裝配式前立柱總成,其特征在于:所述基板(211)設置有若干固定螺栓(217),且基板(211)位于u形圍板(212)內部空腔的位置設置有限位板(215),所述限位板(215)設置有彈簧(216);所述鎖止塊(220)包括塊本體(221),所述塊本體(221)的上端設置有與擋塊(3)相適配的鎖舌(222),塊本體(221)的下端兩側設置有第一連接頭(223),且第一連接頭(223)上設置有用于連接連接件(240)的第一連接孔(224);所述塊本體(221)的中部設置有限位槽(225),所述限位板(215)位于限位槽(225)內,且彈簧(216)抵持于限位槽(225)的內底壁。
6.根據權利要求4所述的裝配式前立柱總成,其特征在于:所述連接座(213)上設置有安裝孔(214),且基板(211)位于連接座(213)下方的兩側邊向內彎折形成限位翻邊(218);所述手柄(230)包括板體(231),所述板體(231)的上端兩側設置有第二連接頭(232),且第二連接頭(232)上設置有用于連接連接件(240)的第二連接孔(234);兩第二連接頭(232)之間設置有與安裝孔(214)相適配的連接銷(233);所述板體(231)的上端內側面設置有墊塊(235)。
7.根據權利要求4所述的裝配式前立柱總成,其特征在于:所述連接件(240)包括弧形的連接臂(241),連接臂(241)的一端設置有用于連接手柄(230)的第一連接軸(242),連接臂(241)的另一端設置有用于連接鎖止塊(220)的第二連接軸(243)。
8.根據權利要求1所述的裝配式前立柱總成,其特征在于:所述擋塊(3)包括長方體狀的限位塊(31),所述限位塊(31)的中部設置有鎖孔(32),限位塊(31)的一側設置有用于連接邊板總成(5)的凸臺(33),且凸臺(33)與限位塊(31)的連接處設置有傾斜過渡面(34)。
