本技術涉及廊架建筑體，具體來說，涉及一種異型鋼結構的面層多曲面廊架。

背景技術：

1、廊架，作為一種建筑結構體，主要以其防腐材料、金屬、鋼筋混凝土等為主要原料，結合其他材料凝合而成。它不僅是一種供游人休息、景觀點綴的建筑體，更是與自然生態環境和諧共生的典范。廊架為廣場、公園、小區等空間增添了濃厚的人文氣息。

2、廊架在庭院設計中占據重要地位，它能夠框出休閑區、圍出私密區、挑出遮陽區，為各種區域營造別樣的舒適感和美觀度。無論是木質、金屬還是玻璃等材質，每種材質的特性在廊架上都得到了恰當?shù)难堇[，使得親朋聚會、小憩之余也能成為美的享受。

3、其中，多曲面面層施工是一種在建筑領域廣泛應用的施工技術，特別適用于具有復雜曲面設計的建筑物或構筑物。其技術特點在于，能夠適應不同形狀和角度的曲面結構，實現高精度、高質量的施工效果。

4、但是，目前實現面層多曲面效果需要在原結構基礎上增加副龍骨進行調整，實現面層多曲面廊架的施工效率較低，投入人工成本較大且施工精度相對較低。

5、因此，如何在面層多曲面廊架的施工中減少副龍骨用量，實現工廠化加工，減少現場作業時間成為目前亟待解決的問題。

技術實現思路

1、針對相關技術中的上述技術問題，本實用新型提出一種異型鋼結構的面層多曲面廊架，能夠克服現有技術的上述不足。

2、為實現上述技術目的，本實用新型的技術方案是這樣實現的：

3、一種異型鋼結構的面層多曲面廊架；

4、異型鋼結構的面層多曲面廊架包括豎直固定設置在混凝土擋墻上方的若干根支撐立柱，若干根所述支撐立柱的橫向分布狀態呈曲線形態，呈曲線形態分布的若干根所述支撐立柱的上方連接有若干根縱向龍骨，若干根所述縱向龍骨的垂直方向設置若干根橫向龍骨，若干根所述橫向龍骨的橫向分布狀態與所述若干根所述支撐立柱的橫向分布狀態保持一致，所述橫向龍骨的前下方設有一條扶手，所述縱向龍骨的上方固定連接設置廊架頂板。

5、進一步地，所述縱向龍骨分為中部區縱向龍骨和端部區縱向龍骨，所述中部區縱向龍骨呈倒“l(fā)”的折體狀，所述端部區縱向龍骨呈豎直狀；所述倒“l(fā)”的折體折角與所述廊架頂板的形態相適應。

6、進一步地，所述橫向龍骨和縱向龍骨的橫截面均為t型截面，所述t型截面的厚度為10mm且其截面整體尺寸為100mm*100mm。

7、進一步地，所述縱向龍骨的前沿端部為收邊方鋼，所述收邊方鋼的截面整體尺寸為60mm*60mm。

8、進一步地，所述廊架頂板包括厚度為3mm的鍍鋅鋼板層、厚度為1mm的鏡面板層和厚度為10mm的鋼板層，所述鋼板層與所述縱向龍骨固定連接，所述鍍鋅鋼板層和所述鏡面板層膠粘固定。

9、進一步地，所述扶手通過若干根扶手支撐桿與地面固定連接，若干根所述扶手支撐桿之間通過扶手支撐桿連接筋串聯固定。

10、進一步地，所述混凝土擋墻的前方設有平臺臺階，所述平臺臺階包括依次設置的第一臺階、第二臺階和第三臺階。

11、進一步地，所述第一臺階兩側轉角處的圓弧半徑尺寸為3000mm，所述第二臺階兩側轉角處的圓弧半徑尺寸為3030mm，所述第三臺階兩側轉角處的圓弧半徑尺寸為3000mm。

12、進一步地，所述扶手為截面呈圓形的鋼管扶手，所述鋼管扶手的直徑為50mm、厚度為3mm。

13、進一步地，所述支撐立柱、橫向龍骨和縱向龍骨均由實樣磨具工廠預制加工而成。

14、本實用新型的有益效果：通過對本實用新型產品的優化改良設計，從而使得面層多曲面廊架通過異型鋼構件加工實現減少副龍骨用量，通過現場實際放樣按照原圖紙尺寸做出實樣磨具，通過工廠加工異型鋼構件實現多曲面面層效果，進而達到實現工廠化加工，減少現場作業時間，提高了施工效率及精度，減少勞動力投入的技術效果。

技術特征：

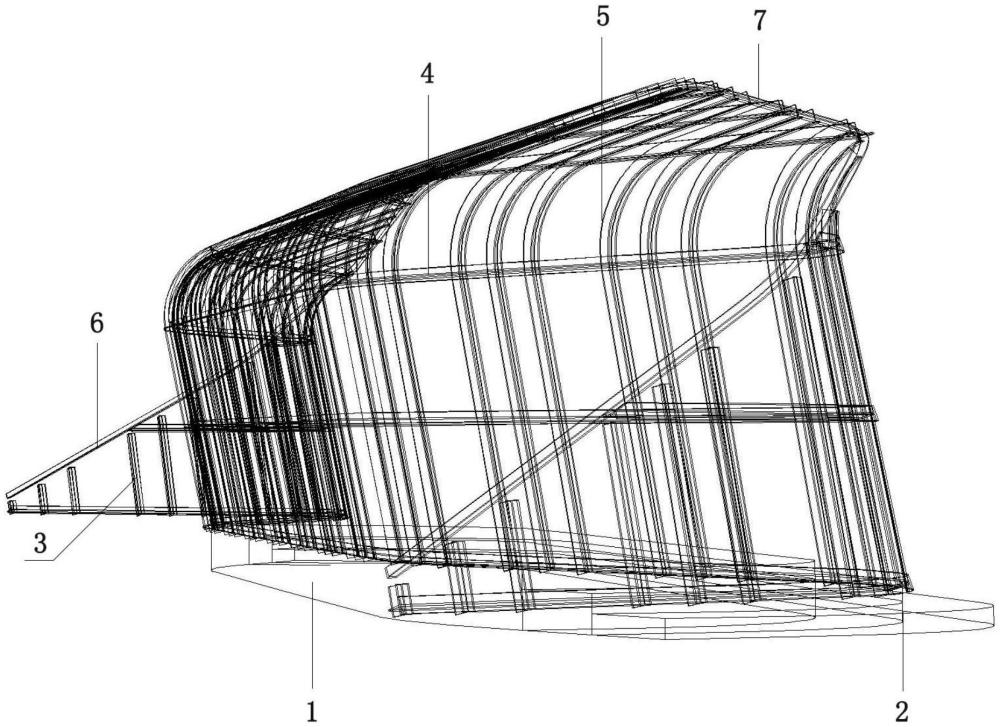

1.一種異型鋼結構的面層多曲面廊架，其特征在于，包括豎直固定設置在混凝土擋墻（1）上方的若干根支撐立柱（3），若干根所述支撐立柱（3）的橫向分布狀態呈曲線形態，呈曲線形態分布的若干根所述支撐立柱（3）的上方連接有若干根縱向龍骨（5），若干根所述縱向龍骨（5）的垂直方向設置若干根橫向龍骨（4），若干根所述橫向龍骨（4）的橫向分布狀態與所述若干根所述支撐立柱（3）的橫向分布狀態保持一致，所述橫向龍骨（4）的前下方設有一條扶手（6），所述縱向龍骨（5）的上方固定連接設置廊架頂板（7）。

2.根據權利要求1所述的一種異型鋼結構的面層多曲面廊架，其特征在于，所述縱向龍骨（5）分為中部區縱向龍骨和端部區縱向龍骨，所述中部區縱向龍骨呈倒“l(fā)”的折體狀，所述端部區縱向龍骨呈豎直狀；所述倒“l(fā)”的折體折角與所述廊架頂板（7）的形態相適應。

3.根據權利要求1所述的一種異型鋼結構的面層多曲面廊架，其特征在于，所述橫向龍骨（4）和縱向龍骨（5）的橫截面均為t型截面，所述t型截面的厚度為10mm且其截面整體尺寸為100mm*100mm。

4.根據權利要求3所述的一種異型鋼結構的面層多曲面廊架，其特征在于，所述縱向龍骨（5）的前沿端部為收邊方鋼（14），所述收邊方鋼（14）的截面整體尺寸為60mm*60mm。

5.根據權利要求1所述的一種異型鋼結構的面層多曲面廊架，其特征在于，所述廊架頂板（7）包括厚度為3mm的鍍鋅鋼板層（8）、厚度為1mm的鏡面板層（9）和厚度為10mm的鋼板層（10），所述鋼板層（10）與所述縱向龍骨（5）固定連接，所述鍍鋅鋼板層（8）和所述鏡面板層（9）膠粘固定。

6.根據權利要求1所述的一種異型鋼結構的面層多曲面廊架，其特征在于，所述扶手（6）通過若干根扶手支撐桿（15）與地面固定連接，若干根所述扶手支撐桿（15）之間通過扶手支撐桿連接筋（16）串聯固定。

7.根據權利要求1所述的一種異型鋼結構的面層多曲面廊架，其特征在于，所述混凝土擋墻（1）的前方設有平臺臺階（2），所述平臺臺階（2）包括依次設置的第一臺階（11）、第二臺階（12）和第三臺階（13）。

8.根據權利要求7所述的一種異型鋼結構的面層多曲面廊架，其特征在于，所述第一臺階（11）兩側轉角處的圓弧半徑尺寸為3000mm，所述第二臺階（12）兩側轉角處的圓弧半徑尺寸為3030mm，所述第三臺階（13）兩側轉角處的圓弧半徑尺寸為3000mm。

9.根據權利要求1所述的一種異型鋼結構的面層多曲面廊架，其特征在于，所述扶手（6）為截面呈圓形的鋼管扶手，所述鋼管扶手的直徑為50mm、厚度為3mm。

10.根據權利要求1-9任一項所述的一種異型鋼結構的面層多曲面廊架，其特征在于，所述支撐立柱（3）、橫向龍骨（4）和縱向龍骨（5）均由實樣磨具工廠預制加工而成。

技術總結
本技術公開了一種異型鋼結構的面層多曲面廊架，包括豎直固定設置在混凝土擋墻上方的若干根支撐立柱，若干根支撐立柱的橫向分布狀態呈曲線形態，呈曲線形態分布的若干根支撐立柱的上方連接有若干根縱向龍骨，若干根縱向龍骨的垂直方向設置若干根橫向龍骨，若干根橫向龍骨的橫向分布狀態與若干根所述支撐立柱的橫向分布狀態保持一致，橫向龍骨的前下方設有一條扶手，縱向龍骨的上方固定連接設置廊架頂板；通過改良設計，使得面層多曲面廊架通過異型鋼構件加工實現減少副龍骨用量，通過現場實際放樣做出實樣磨具，加工異型鋼構件實現多曲面面層效果，進而達到實現工廠化加工，減少現場作業，提高施工效率及精度，減少勞動力投入的技術效果。

技術研發人員：賈侃侃
受保護的技術使用者：北京中鐵裝飾工程有限公司
技術研發日：20240619
技術公布日：2025/4/28
