本實用新型屬于潛水領域，具體涉及一種近海潛水輔助裝置。

背景技術：

隨著生活水平的提高，近海旅游潛水成為人們青睞的活動之一，但專用的潛水設施大多適合于專業潛水者，適合于初學者的設備不多。近海養殖業的快速發展，促進了海底采摘業的興起，比如海參和牡蠣等海產品，需要人工潛入海底進行采摘，每年都有海底溺亡的報道，需要提供新的安全潛水設施，保障安全。

技術實現要素：

本實用新型的目的就在于克服現有問題，為近海潛水和近海海底采摘提供一種近海潛水輔助裝置。

本實用新型是通過以下技術方案來實現的：

一種近海潛水輔助裝置，包括頭盔、軀干部，其特征在于，所述軀干部為中部凹起的罩體，罩體為斷面開口的半封閉罩體，凹起的底面設有支撐架，支撐架外側設有軟質的保護板，支撐架的頂端設有肩帶，肩帶通過其末端插桿和支撐架上的插槽與支撐架連接，支撐架內側橫向設有若干束帶，罩體兩側邊緣設有拉手，支撐架上方的罩體部分為密封結構，支撐架上方的弧頂處設有氧氣瓶室，氧氣瓶室內設有氧氣瓶，氧氣瓶前方設有吊環，吊環下方設有顏料室，氧氣瓶后方設有配重塊，配重塊為三棱體，三棱體通過中心的橫軸連接罩體，氧氣瓶的正上方設有浮傘腔，浮傘腔內設有壓縮后的浮傘，浮傘通過浮繩連接支撐架，罩體弧頂處設有浮傘通孔，浮傘通孔通過拉繩連接罩體邊緣內側的拉環；罩體頂端連接有頭盔，頭盔通過可橫向旋轉的卡扣活動連接罩體，罩體和頭盔的連接處設有半圓形的頸口，頭盔上部設有護目鏡，護目鏡下方設有吸氧面罩，吸氧面罩通過輸氧管連接氧氣瓶，輸氧管和輸氧面罩的連接處設有開關。

所述頭盔的側壁設有觀察孔。

所述頸口的弧邊上設有膠墊。

所述氧氣瓶的瓶底設有泄壓閥。

所述束帶為長度可調節的束帶。

所述氧氣瓶室的內壁上設有防撞海綿墊。

本實用新型科學合理，結構簡單，方便實用，成本低，易于大規模生產，同時適用于近海采摘和近海潛水，護目鏡及頭盔側壁上的觀察孔可提供良好的視野；浮傘可提供緊急避險；氧氣瓶可提供潛水時的氧氣；配重塊可用于平衡；吊環可用于急救時勾取救援繩索；顏料室可在遇險時釋放顏料至海綿提供救援標記。

附圖說明

圖1為本實用新型正面結構示意圖；

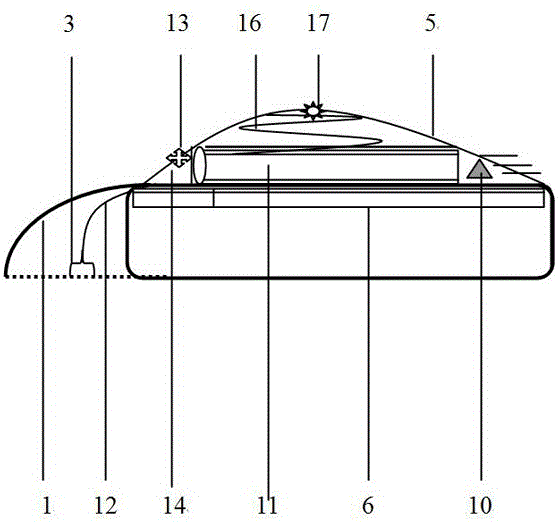

圖2為本實用新型側面結構示意圖；

圖中：1-頭盔，2-護目鏡，3-吸氧面罩，4-頸口，5-罩體，6-支撐架，7-肩帶，8-束帶，9-拉手，10-配重塊，11、氧氣瓶，12-輸氧管；13-吊環；14-顏料室；15-浮傘腔；16-浮傘；17-浮傘通孔；18-拉環。

具體實施方式

以下參照附圖，給出本實用新型的具體實施方式，用來對本實用新型的構成進行進一步說明。

如圖所示：

一種近海潛水輔助裝置，包括頭盔、軀干部，其特征在于，所述軀干部為中部凹起的罩體，罩體為斷面開口的半封閉罩體，凹起的底面設有支撐架，支撐架外側設有軟質的保護板，支撐架的頂端設有肩帶，肩帶通過其末端插桿和支撐架上的插槽與支撐架連接，支撐架內側橫向設有若干束帶，罩體兩側邊緣設有拉手，支撐架上方的罩體部分為密封結構，支撐架上方的弧頂處設有氧氣瓶室，氧氣瓶室內設有氧氣瓶，氧氣瓶前方設有吊環，吊環下方設有顏料室，氧氣瓶后方設有配重塊，配重塊為三棱體，三棱體通過中心的橫軸連接罩體，氧氣瓶的正上方設有浮傘腔，浮傘腔內設有壓縮后的浮傘，浮傘通過浮繩連接支撐架，罩體弧頂處設有浮傘通孔，浮傘通孔通過拉繩連接罩體邊緣內側的拉環；罩體頂端連接有頭盔，頭盔通過可橫向旋轉的卡扣活動連接罩體，罩體和頭盔的連接處設有半圓形的頸口，頭盔上部設有護目鏡，護目鏡下方設有吸氧面罩，吸氧面罩通過輸氧管連接氧氣瓶，輸氧管和輸氧面罩的連接處設有開關。

使用時：

先檢查氧氣瓶是否完好無損、浮傘是否密閉、配重塊能夠自由滑動、顏料室是否正常；

潛水前先帶好護目鏡和吸氧面罩；

用肩帶固定肩膀；

用束帶將軀干和支撐架固定；

潛水后，罩體可提供背部的保護，護目鏡及頭盔側壁上的觀察孔可提供良好的視野；遇險時可通過拉環釋放浮傘及時升至水面；氧氣瓶可提供潛水時的氧氣；配重塊可用于平衡；吊環可用于急救時勾取救援繩索；顏料室可在遇險時釋放顏料至海綿提供救援標記。

本實用新型的保護范圍并不限于以上所給出的實施例，凡是根據本實用新型的思路所能實現的所有的技術方案，均屬于本實用新型的保護范圍。
