本技術設計了一種飛行摩托飛行器，其通過旋翼與機翼的協同作用實現載人飛行。該飛行摩托具備額外的機翼，用于產生額外升力，從而延長續航時間。在控制方面，通過旋翼和舵面的共同作用，賦予其更強的抗風能力。在安全性方面，采用了共軸八槳的安全冗余設計，提高了整體可靠性。該飛行摩托適用于未來城市與城際之間的快速通行，屬于飛行器設計領域。

背景技術：

1、電動垂直起降飛行器(electric?vertical?takeoff?and?landing，evtol)是一種介于無人機與傳統飛機之間的飛行器，通常設計用于城市空中交通。它能夠?qū)崿F(xiàn)垂直起降，無需長跑道，因此可以在城市中心或緊湊空間進行飛行。這些飛行器在未來可能成為解決城市交通擁堵和提供更快捷交通方式的一部分。

2、目前市面上有許多正在研發的電動垂直起降飛行器，然而傳統evtol飛行器在實際運用中存在一些限制和缺陷，包括但不限于續航能力、風險控制和安全性等方面。這些缺陷是當前技術所面臨的挑戰。

3、首先，傳統evtol飛行器的續航能力通常受到限制，制約了其在長途飛行和城際通勤中的實際應用。此外，在不利天氣條件下，風的抗性和飛行穩定性可能受到較大影響，增加了飛行過程中的風險。同時，安全性一直是飛行器設計中最重要的考慮因素之一。

4、傳統evtol在安全性方面存在一定挑戰，因?yàn)槠湓O(shè)計單一，因此一旦發生技術問題或故障，可能會對飛行器的穩定性和安全性產生較大影響。本實用新型設計的飛行摩托方案解決了上述大部分問題，結合固定翼與多旋翼的優勢，使得飛行器具有良好的續航能力、抗風能力以及安全可靠性。此外，該實用新型提出的飛行摩托與專利號cn208165254u和專利號cn113830301a所述的飛行器有明顯區別。本實用新型的飛行摩托并非翼身融合的構型，為方便加工維護和滿足載人需求，飛行器的升力翼通過機翼翼臺與機身連接。

技術實現思路

1、本實用新型的主要目標是設計一種具有載人能力的飛行摩托，具備良好氣動效率的翼面與控制舵面，以及出色的可靠性與續航性能，以適用于未來城市與城際之間的快速通行。

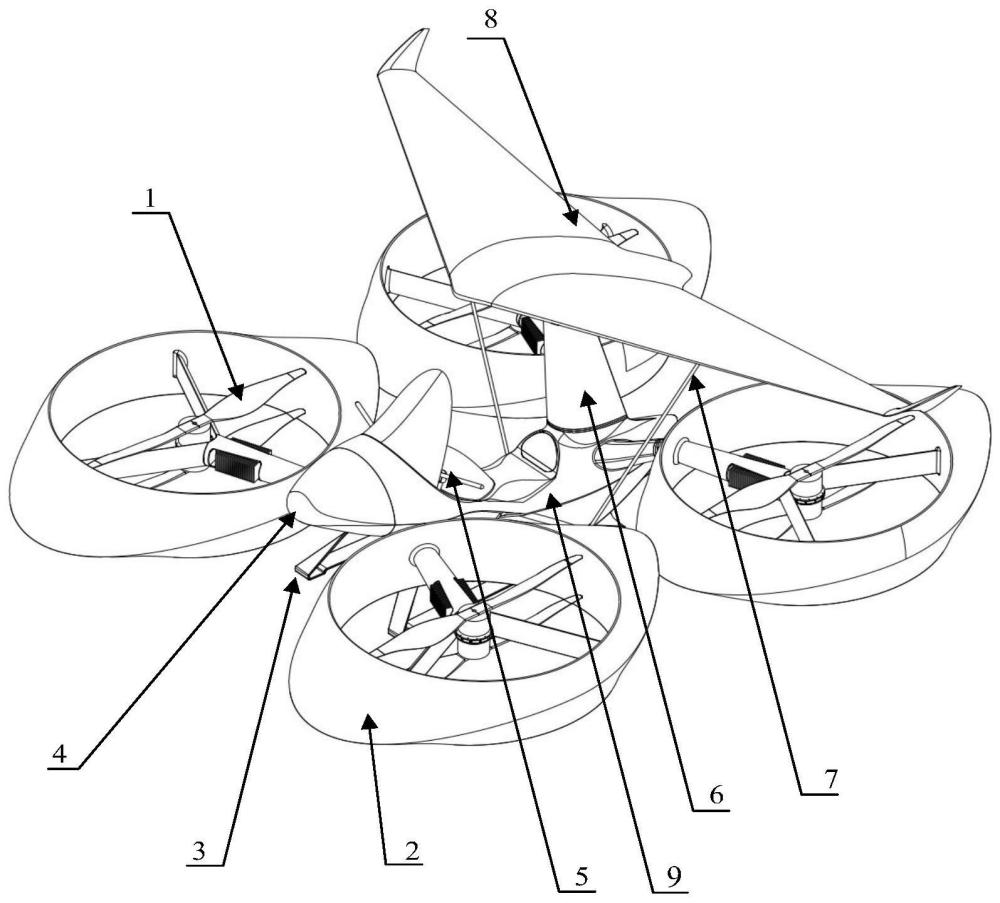

2、為實現上述目標，本實用新型設計了一種具有額外升力翼面的飛行摩托飛行器，包括四組旋翼系統、能源與飛行控制系統、飛行操縱系統、起落架、升力翼面結構以及整流罩。機身內部形成空腔，用于容納電池、飛行控制系統等負載。旋翼系統對稱安裝于機身，機身上固定有起落架，機身前后分別安裝有機頭整流罩與尾整流罩。

3、每組旋翼系統由共軸安裝的兩個直流無刷電機和兩個螺旋槳，以及保護罩組成。能源與飛行控制系統包括兩組電池組、bms、飛控導航及通訊鏈路，用于控制電機轉速、舵面偏角以控制飛行器的姿態。飛行操縱系統由儀表盤、顯示器等組成，供飛行摩托駕駛員手動操控。起落架固定于機身，保護飛行器，實現順利的起降。升力翼面結構包括機翼翼臺用于安裝機翼以及升力翼面用于產生升力。整流罩用于減少飛行過程的空氣阻力，降低能耗。

4、本實用新型的主要優點在于：通過額外的機翼設計，顯著提高了飛行摩托的續航能力，使其更適用于長途飛行和城際通勤。同時，通過旋翼和舵面的協同作用，增強了飛行器對風的抗性，提升了飛行的穩定性和可控性，從而降低了飛行過程中的風險。在安全性方面，飛行摩托的設計采用了共軸八槳以及兩套電池組的安全冗余設計，提供更多安全備用措施，增強了飛行器在技術問題或故障發生時的應對能力，提高了整體的飛行安全性。

技術特征：

1.一種載人飛行摩托飛行器，其特征在于：包括四組旋翼系統、能源與飛行控制系統、飛行操縱系統、起落架、升力翼面以及整流罩；機身內部形成空腔，用于容納電池、飛行控制系統；旋翼系統對稱安裝于機身，機身上固定有起落架，機身前后分別安裝有機頭整流罩與尾整流罩；升力翼面與螺旋槳安裝平面呈20度的角度；升力翼面采用三角翼的結構，具有航向安定性，增強了飛行器對風的抗性，提升了飛行的穩定性和可控性。

2.根據權利要求1所述的一種載人飛行摩托飛行器，其特征在于：每組旋翼系統由共軸安裝的兩個直流無刷電機和兩個螺旋槳，以及保護罩組成。

3.根據權利要求1所述的一種載人飛行摩托飛行器，其特征在于：能源與飛行控制系統包括兩組電池組、bms、飛控導航及通訊鏈路，用于控制電機轉速、舵面偏角以控制飛行器的姿態。

4.根據權利要求1所述的一種載人飛行摩托飛行器，其特征在于：飛行操縱系統由儀表盤、顯示器組成，供飛行摩托駕駛員手動操控。

5.根據權利要求1所述的一種載人飛行摩托飛行器，其特征在于：起落架固定于機身，保護飛行器，實現順利的起降。

6.根據權利要求1所述的一種載人飛行摩托飛行器，其特征在于：升力翼面包括機翼翼臺用于安裝機翼以及升力翼面用于產生升力。

7.根據權利要求6所述的一種載人飛行摩托飛行器，其特征在于：機翼翼臺與機身通過內部的螺絲進行固定，升力翼面則通過八組螺絲與機翼翼臺固定，同時通過兩組機翼斜撐桿來保證整體結構強度，機翼翼臺內部中空，內部引出電纜及信號傳輸線纜，控制升力翼面上的舵面偏轉。

8.根據權利要求1所述的一種載人飛行摩托飛行器，其特征在于：旋翼保護罩與機身通過四組翼臂安裝結構進行安裝，旋翼臂中間具有空腔，電纜從機身內部引出與電機連接；其中旋翼保護罩中心具有電機安裝座，共軸安裝有兩組c14050型號電機，每組電機安裝有5424的螺旋槳以及相應的ig1-d3-060-080440-1型號電調。

技術總結
本技術提出一種載人飛行摩托飛行器，其特征在于：包括四組旋翼系統、能源與飛行控制系統、飛行操縱系統、起落架、升力翼面以及整流罩；機身內部形成空腔，用于容納電池、飛行控制系統；旋翼系統對稱安裝于機身，機身上固定有起落架，機身前后分別安裝有機頭整流罩與尾整流罩。該飛行器顯著提高了飛行摩托的續航能力，使其更適用于長途飛行和城際通勤。同時，通過旋翼和舵面的協同作用，增強了飛行器對風的抗性，提升了飛行的穩定性和可控性，從而降低了飛行過程中的風險。在安全性方面，飛行摩托的設計采用了共軸八槳以及兩套電池組的安全冗余設計，提供更多安全備用措施，增強了飛行器故障發生時的應對能力，提高了整體的飛行安全性。

技術研發人員：全權,陳鑫泉
受保護的技術使用者：北京航空航天大學
技術研發日：20240228
技術公布日：2025/4/28
