本技術涉及無人機，尤其涉及一種無人機防水機艙。

背景技術：

1、隨著科技的發展，無人機的應用領域越來越廣泛，如無人機探測、無人機勘探、植保無人機、錄像無人機等。但是，由于電池技術的限制，無人機的續航一直很短，在無人機工作時，需要對其進行換/充電，從而提高無人機的工作時間，而換電/充電需要使用到無人機的機艙。

2、目前無人機的機艙起落平臺上設置在機艙上方，無人機的進出口也設置在上方，這就使得下雨時，雨水會落到起落平臺內，為了防止雨水進入機艙內部，需要在起落平臺上設置嚴格的防水結構，增加了無人機機艙的制造成本。因此，本申請?zhí)岢隽艘环N無人機防水機艙。

技術實現思路

1、本實用新型的目的在于提供一種無人機防水機艙，以解決目前無人機防水機艙制造成本高的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種無人機防水機艙，所述無人機機艙包括：

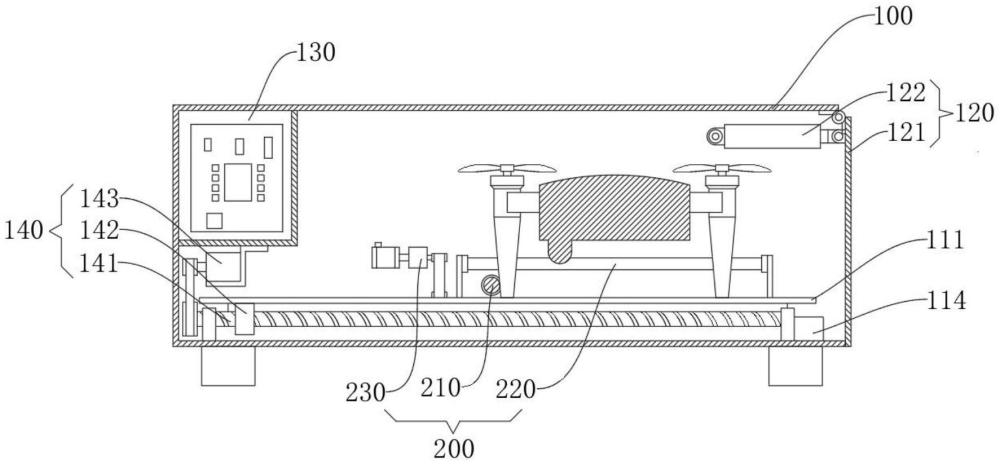

4、防水倉，所述防水倉為側面設置有開口的容器，所述防水倉的開口處設置有用于關閉開口的門組件，所述防水倉內還設置沿直線移動的滑移平臺，在無人機起飛/降落時，所述滑移平臺移動到所述防水倉的外部；

5、設于所述防水倉內的歸中部，用于將無人機移動到所述防水倉內部的預設位置，其中，所述歸中部包括阻擋桿、歸中桿以及擺動部，所述阻擋桿水平固定在所述防水倉內部，所述擺動部固定連接到所述防水倉的內壁上，所述擺動部位于所述滑移平臺的兩側，所述擺動部與所述歸中桿固定連接以驅動所述歸中桿擺動，所述阻擋桿和所述歸中桿垂直設置。

6、進一步的，所述滑移平臺包括：

7、滑移板，所述滑移板為平板結構，所述滑移板的底部設置有兩組平行的安裝板，所述安裝板沿所述滑移平臺的滑移方向設置；

8、限位輪，所述限位輪通過軸套結構轉動連接到所述安裝板上，每個安裝板上設置有若干組限位輪，若干組限位輪在所述安裝板上均勻分布；

9、滑移導軌，所述滑移導軌固定連接到所述防水倉內部，所述滑移導軌的側邊設置有滑行槽，所述限位輪滾動連接在所述滑行槽內；

10、所述防水倉內設置有直線驅動部，所述直線驅動部驅動所述滑移平臺沿直線滑動。

11、進一步的，所述直線驅動部包括驅動絲桿、絲杠螺母、驅動電機，所述驅動絲桿通過軸座結構轉動連接在所述防水倉的底部，所述驅動絲桿位于所述滑移板的下方，所述絲杠螺母固定連接到所述滑移板的底部，所述絲杠螺母與所述驅動絲桿通過螺紋連接，所述驅動電機固定連接到所述防水倉的側壁上，所述驅動電機帶動所述驅動絲桿轉動。

12、進一步的，所述防水倉的底部還設置有漏水孔。

13、進一步的，所述門組件包括：

14、門體，所述門體為板狀結構，所述門體通過合頁鉸接在所述防水倉的頂部；

15、門驅動桿，所述門驅動桿為電動伸縮桿，所述門驅動桿的一端通過銷軸結構鉸接在所述防水倉的內壁上，所述門驅動桿的輸出端通過銷軸連接鉸接在所述門體上。

16、進一步的，所述防水倉內還設置有電子倉，所述電子倉與所述防水倉的內壁密封連接，所述機艙的電子結構安裝在電子倉內。

17、進一步的，所述擺動部包括：

18、驅動桿，所述驅動桿通過軸座結構轉動連接到所述防水倉的內壁上；

19、擺動電機，所述擺動電機通過皮帶結構與所述驅動桿連接以帶動所述驅動桿轉動；

20、擺動臂，所述擺動臂固定連接到所述驅動桿上，且所述擺動臂與所述驅動桿垂直設置，所述歸中桿的端部固定連接到所述擺動臂上，所述擺動臂設置有兩個，兩個所述擺動臂分布在所述歸中桿的兩端。

21、進一步的，所述擺動電機和所述驅動桿之間還設置有減速機，所述減速機為蝸輪蝸桿減速結構，所述擺動電機的輸出端固定到所述減速機的輸入端，所述減速機的輸出端通過皮帶結構與所述驅動桿連接。

22、綜上所述，本實用新型與現有技術相比具有以下有益效果：

23、本實用新型實施例公開的無人機防水機艙通過設置側面具有出入口的防水倉裝載無人機，在無人機起落時，通過滑移平臺帶動無人機從防水倉內部進出，使得下雨時，雨水不會落入所述防水倉的內部，而所述滑移平臺未設置電子設備，無需進行防水工作，從而降低了無人機機艙的防水要求，降低了無人機機艙的制造成本。

技術特征：

1.一種無人機防水機艙，其特征在于，包括：

2.根據權利要求1所述的無人機防水機艙，其特征在于，所述滑移平臺包括：

3.根據權利要求2所述的無人機防水機艙，其特征在于，所述直線驅動部包括驅動絲桿、絲杠螺母、驅動電機，所述驅動絲桿通過軸座結構轉動連接在所述防水倉的底部，所述驅動絲桿位于所述滑移板的下方，所述絲杠螺母固定連接到所述滑移板的底部，所述絲杠螺母與所述驅動絲桿通過螺紋連接，所述驅動電機固定連接到所述防水倉的側壁上，所述驅動電機帶動所述驅動絲桿轉動。

4.根據權利要求1-3任意一項所述的無人機防水機艙，其特征在于，所述防水倉的底部還設置有漏水孔。

5.根據權利要求1-3任意一項所述的無人機防水機艙，其特征在于，所述門組件包括：

6.根據權利要求1-3任意一項所述的無人機防水機艙，其特征在于，所述防水倉內還設置有電子倉，所述電子倉與所述防水倉的內壁密封連接，所述機艙的電子結構安裝在電子倉內。

7.根據權利要求1-3任意一項所述的無人機防水機艙，其特征在于，所述擺動部包括：

8.根據權利要求7所述的無人機防水機艙，其特征在于，所述擺動電機和所述驅動桿之間還設置有減速機。

9.根據權利要求8所述的無人機防水機艙，其特征在于，所述減速機為蝸輪蝸桿減速結構，所述擺動電機的輸出端固定到所述減速機的輸入端，所述減速機的輸出端通過皮帶結構與所述驅動桿連接。

技術總結
本技術涉及無人機技術領域，具體提供了一種無人機防水機艙，所述防水機艙包括：防水倉，所述防水倉為側面設置有開口的容器，所述防水倉的開口處設置有用于關閉開口的門組件，所述防水倉內還設置沿直線移動的滑移平臺；設于所述防水倉內的歸中部，所述歸中部包括阻擋桿、歸中桿以及擺動部，所述阻擋桿水平固定在所述防水倉內部，所述擺動部固定連接到所述防水倉的內壁上，所述擺動部位于所述滑移平臺的兩側，所述擺動部與所述歸中桿固定連接以驅動所述歸中桿擺動，所述阻擋桿和所述歸中桿垂直設置；本技術能夠降低了無人機機艙的防水要求，降低了無人機機艙的制造成本。

技術研發人員：王若天
受保護的技術使用者：點點飛創（武漢）科技有限公司
技術研發日：20240717
技術公布日：2025/4/28
