本發明涉及到無人機機巢，特別涉及到一種抽屜式無人機機巢。

背景技術：

1、無人機機巢廣泛應用于各種需要無人機進行自動化停靠和放飛的場景，如無人機物流、農業植保、電力巡檢等領域中。

2、目前，現有抽屜式無人機機巢通常包括機殼、驅動模組、歸中裝置和停機坪，驅動模組設置于機殼內，用于驅動停機坪伸出或縮回機艙內；歸中裝置設置于停機坪上，歸中裝置通常包括驅動電機和歸中組件，驅動單元用于驅動歸中組件實現無人機歸中，如現有專利公告號為cn213502945u公開了一種小型無人機自動更換電池的移動機巢及其停機坪，其歸中裝置主要由驅動電機和機架固定爪組成，其降落平臺的底部設置兩個驅動電機，降落平臺的中部開有陣列排布的四個腰型槽，分別位于兩臺驅動電機的兩側，用于機架固定爪伸出腰型槽固定無人機機架，運動時機架固定爪在驅動電機的驅動下，兩組機架固定爪同時相向運動，以?shī)A緊固定、歸中無人機。

3、綜上可知，現有抽屜式無人機機巢中用于驅動停機坪伸縮的驅動模組為一個驅動源，用于驅動歸中組件實現無人機歸中的驅動電機為另一個驅動源，導致現有無人機機巢無法使用同一個驅動源實現停機坪的伸縮和無人機歸中，從而大大增加了無人機機巢的制造成本。

技術實現思路

1、本發明的目的之一在于提供一種抽屜式無人機機巢，旨在解決現有無人機機巢無法使用同一個驅動源實現停機坪的伸縮和無人機歸中的技術問題。

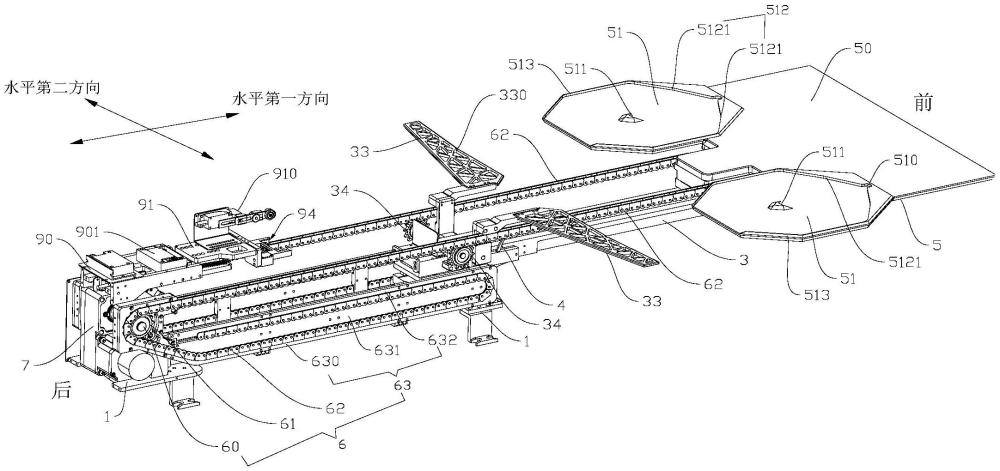

2、為了實現上述目的，本發明提供一種抽屜式無人機機巢，包括：

3、底座；

4、一級直線滑軌，固定于底座上，一級直線滑軌的軸向?yàn)樗降谝环较颍c水平第一方向垂直的水平方向設為水平第二方向；

5、二級直線滑軌，沿水平第一方向滑動設置于一級直線滑軌上，二級直線滑軌沿水平第二方向的兩外側壁上均設置有歸中翼；

6、鎖止件，通過轉軸轉動設置于二級直線滑軌上的至少一外側壁上，鎖止件位于歸中翼的后方，所述轉軸上套設有扭簧，扭簧位于鎖止件與二級直線滑軌之間，且扭簧的相對兩端分別與二級直線滑軌和鎖止件連接；

7、停機坪，沿水平第一方向滑動設置在二級直線滑軌上，停機坪能夠沿水平第一方向從歸中翼的下方滑過，停機坪的上表面包括有用于停靠無人機的兩個前腳架的前腳停靠區域和兩個分別用于停靠無人機的兩個后腳架的后腳停靠區域，兩個后腳停靠區域關于停機坪在水平第一方向上的中軸線對稱，兩個后腳停靠區域上均設置有后腳限位槽，用于與無人機的后腳架底部嵌合，各后腳停靠區域上還均設置有用于引導無人機歸中的歸中導向面；

8、鏈?zhǔn)絺鲃?dòng)機構，傳動設置在底座上并與停機坪驅動連接；

9、驅動源，設置于底座上，用于驅動鏈?zhǔn)絺鲃?dòng)機構帶動停機坪沿水平第一方向滑動，使停機坪能夠被二級直線滑軌的前端部或后端部阻擋，以驅使二級直線滑軌沿著一級直線滑軌滑出或滑回；

10、其中，驅動源驅動停機坪沿二級直線滑軌滑回歸中無人機時，鎖止件與固定于底座上的限位件止擋，以阻止二級直線滑軌沿一級直線滑軌滑回，使得停機坪上的無人機的后腳架被歸中翼阻擋，無人機的后腳架在歸中導向面的引導下進入后腳限位槽內實現無人機歸中的同時，停機坪恰好滑動至鎖止件驅使鎖止件轉動，解鎖限位件與鎖止件之間的止擋。

11、進一步地，所述歸中翼的前端面上開設有定位槽，所述定位槽在水平第一方向上的中軸線與所述后腳限位槽在水平第一方向上的中軸線共線。

12、進一步地，所述鏈?zhǔn)絺鲃?dòng)機構包括傳動軸、主動鏈輪、推窗防彎鏈條和鏈條導向組件，傳動軸轉動設置于底座上，傳動軸沿水平第二方向延伸，主動鏈輪固定于傳動軸上，驅動源與傳動軸驅動連接，以驅動傳動軸轉動；鏈條導向組件位于一級直線滑軌在水平第二方向的一側，推窗防彎鏈條與主動鏈輪傳動連接；鏈條導向組件上設置有貫穿自身靠近主動鏈輪的一端的鏈條第一導向槽，推窗防彎鏈條的第一端與停機坪的底部連接固定，推窗防彎鏈條的第二端為自由端，自由端的鏈芯被鏈條第一導向槽滑動夾持，使推窗防彎鏈條的自由端能夠沿著鏈條第一導向槽滑動。

13、進一步地，所述鏈條導向組件包括鏈條第一導向板和鏈條第二導向板，鏈條第一導向板和鏈條第二導向板均設置于底座上，鏈條第一導向板和鏈條第二導向板均沿水平第一方向延伸且兩者沿豎向間隔設置，所述鏈條第一導向板和鏈條第二導向板之間的間距形成有所述鏈條第一導向槽。

14、進一步地，所述鏈條導向組件上還設置有鏈條第二導向槽，鏈條第二導向槽沿水平第一方向延伸，鏈條第二導向槽位于鏈條第一導向槽的上方，鏈條第二導向槽背向主動鏈輪的一端與鏈條第一導向槽連通，鏈條第二導向槽背向主動鏈輪的一端與鏈條第一導向槽連通的部位圓弧過渡連接。

15、進一步地，鏈條導向組件還包括鏈條第三導向板，鏈條第三導向板設置在底座上，鏈條第三導向板沿水平第一方向延伸，鏈條第三導向板與鏈條第二導向板沿豎向間隔設置，鏈條第三導向板與鏈條第二導向板之間的間距形成有所述鏈條第二導向槽。

16、進一步地，所述二級直線滑軌的上表面開設有滑槽，滑槽沿二級直線滑軌的軸向延伸，滑槽內的相對兩側壁上均設置有沿滑槽的軸向延伸的光桿，所述停機坪的底部豎向設置有滑輪，滑輪的圓周面上周向設置有與光桿滾動接觸的凹槽。

17、進一步地，所述底座上還設置有位于所述二級直線滑軌的上方的充電伸縮模塊，所述二級直線滑軌沿所述一級直線滑軌滑動縮回的過程，帶動所述停機坪上的無人機的電池組件上的充電端口與所述充電伸縮模塊插接充電。

18、進一步地，所述充電伸縮模塊包括固定座、滑動座、緩沖結構和充電端子模塊，固定座與底座連接固定，滑動座沿一級直線滑軌的軸向滑動設置于固定座上，緩沖結構的一端與固定座連接，另一端與滑動座連接，用于緩沖滑動座在一級直線滑軌軸向上的滑動，充電端子模塊與設置在固定座上的供電模組電連接，充電端子模塊設置于滑動座的前端，用于與無人機的電池組件上的充電端口插接充電。

19、進一步地，所述滑動座的前端固定有安裝座，所述安裝座的上表面沿水平第一方向開設有貫穿其前端面的t形槽，所述充電端子模塊包括活動座和充電端子，所述充電端子固定在活動座上，所述充電端子穿過活動座的前端面，另一端與供電模組電連接；所述t形槽包括安裝槽和避讓槽，所述活動座的一端置于安裝槽內，另一端從避讓槽的位置伸出，使活動座能夠在豎向和水平第二方向上活動；所述安裝座的上表面設置有蓋板，所述活動座與蓋板之間連接有第一彈性件，所述活動座在水平第二方向上的兩側壁設為第一連接壁，所述安裝槽內在水平第二方向上的兩側壁設為第二連接壁，各第一連接壁與各第二連接壁之間連接有第二彈性件；活動座的前端相對兩側上還設置有導向部，用于導向無人機上的電池組件進入兩導向部之間，導向部將所述電池組件導入兩導向部之間的過程中，所述電池組件作用于導向部的作用力迫使活動座自動補償充電端子與所述充電端口在豎向和水平第二方向上的偏差。

20、相比于現有技術，本發明的有益效果：

21、本發明的抽屜式無人機機巢在使用時，若需要驅動停機坪滑動伸出機巢的機殼外供無人機停靠時，則通過驅動源驅動鏈?zhǔn)絺鲃?dòng)機構帶動停機坪沿二級直線滑軌滑出，當停機坪滑動至二級直線滑軌的前端部時，停機坪滑在二級直線滑軌的前端部的阻擋下帶動二級直線滑軌沿著一級直線滑軌滑出；在二級直線滑軌沿一級直線滑軌滑出的過程中，鎖止件在扭簧的彈性作用力下越過限位件，使鎖止件的后端部與限位件止擋配合；當無人機返航停靠在停機坪上后，驅動源驅動停機坪沿二級直線滑軌滑回；在停機坪沿二級直線滑軌滑回歸中無人機的過程中，由于鎖止件與限位件止擋配合，阻止了二級直線滑軌沿一級直線滑軌滑回，因此當停機坪上的無人機的后腳架被歸中翼阻擋后，無人機的后腳架在歸中導向面的引導下進入后腳限位槽內實現無人機歸中，與時同時，停機坪也恰好滑動至鎖止件驅使鎖止件轉動，解鎖限位件與鎖止件的止擋，從而使二級直線滑軌在停機坪的驅使下沿著一級直線滑軌滑回機殼內。綜上可知，本發明的抽屜式無人機機巢克服了現有無人機機巢無法使用同一個驅動源實現停機坪的伸縮和無人機歸中的技術缺陷。
